Exemplo: Configuração do endereço MAC de uma interface IRB
Este exemplo mostra como configurar o endereço de controle de acesso ao meio (MAC) de uma interface integrada de roteamento e ponte (IRB) para dispositivos com placas modulares de concentrador de portas (MPC). Uma interface IRB é uma interface de roteamento de Camada 3 que é usada em um domínio de ponte ou roteamento de LAN privada virtual (VPLS).
Requisitos
Este exemplo requer os seguintes componentes de hardware e software:
-
Roteadores da Série MX com placas MPC.
-
Junos OS Release 13.2 ou posterior em todos os dispositivos.
Visão geral
O Junos OS Release 13.2 e posteriormente suportam a atribuição de endereços MAC para interfaces lógicas IRB. As interfaces lógicas IRB oferecem suporte para pontes de Camada 2 e roteamento de Camada 3 simultaneamente dentro do mesmo domínio da ponte. Os pacotes que chegam em uma interface do domínio da ponte são comutos ou roteados, com base no endereço MAC de destino do pacote. Os pacotes com o endereço MAC virtual de Camada 2 do roteador, que é configurado manualmente, são trocados para interfaces de Camada 2.
Configurar um endereço MAC de uma interface lógica IRB permite o uso de um firewall transparente entre duas VLANs no mesmo switch. Quando ambas as VLANs estão na mesma sub-rede e o tráfego de uma VLAN precisa passar pelo firewall até o host na outra VLAN, então a tag VLAN é alterada para se comunicar com o host no outro VLAN.
Antes da introdução deste recurso, se o endereço MAC de uma interface lógica IRB fosse o mesmo para ambas as VLANs, o firewall deixou cair o tráfego. Esse novo recurso permite configurar endereços MAC distintos para diferentes VLANs, o que facilita a troca de tráfego entre duas VLANs no mesmo switch.
No caso de multihoming VPLS, se houver um failover do roteador de borda de provedor primário (PE) para um roteador PE secundário, o endereço MAC de uma IRB muda. Os hosts conectados ao roteador de borda do cliente (CE) devem alterar o protocolo de resolução de endereços (ARP) para o endereço IP e MAC da IRB. Esse recurso permite que você configure o mesmo endereço MAC para interfaces IRB nos roteadores PE primários e secundários e elimina a necessidade de alterar a ligação ARP da interface lógica IRB nos roteadores CE, em caso de falha.

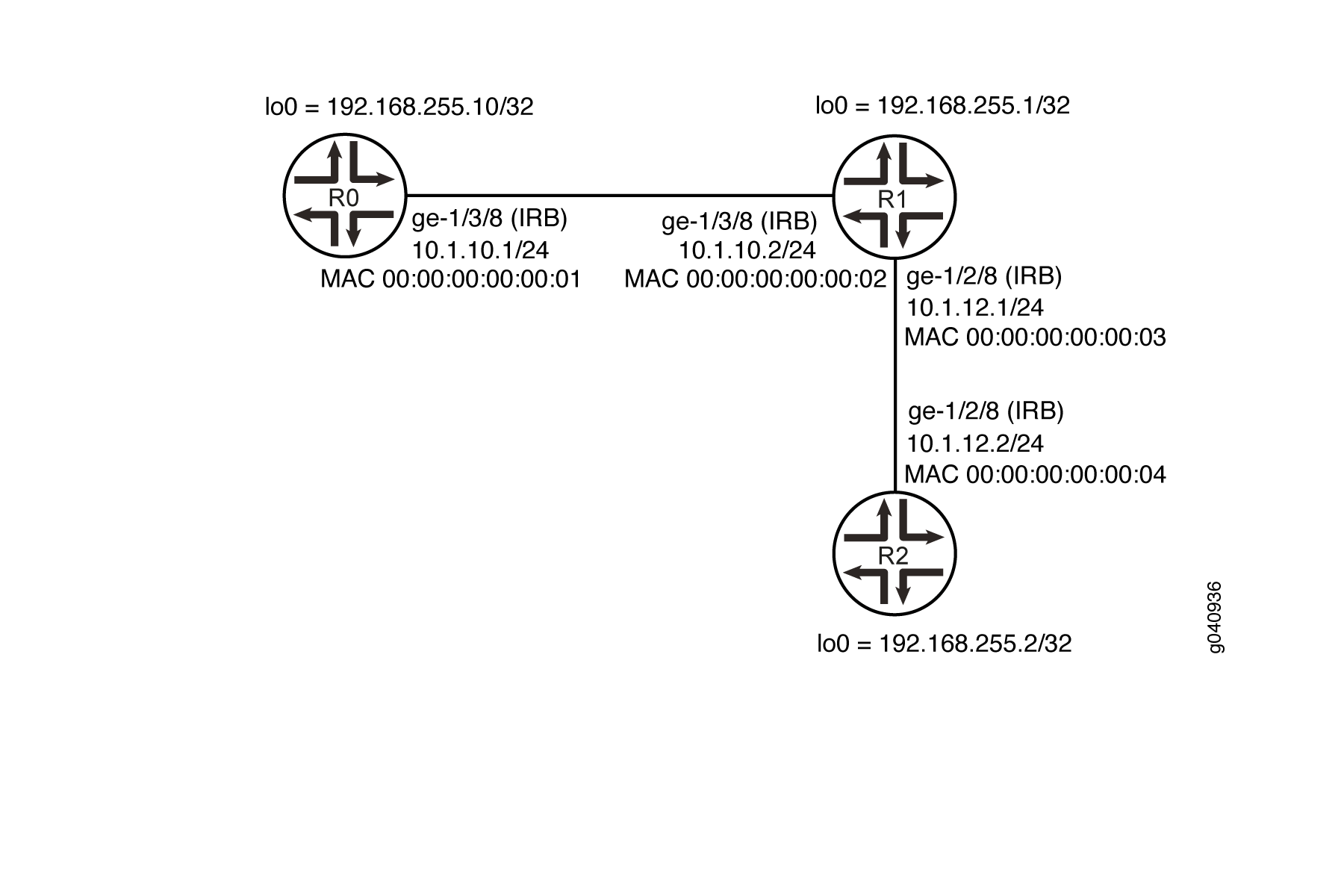

Figura 1 mostra a topologia da amostra.
Topologia
Neste exemplo, você configura o endereço MAC de interfaces lógicas IRB.
Configuração
Configuração rápida da CLI
Para configurar este exemplo rapidamente, copie os seguintes comandos, cole-os em um arquivo de texto, remova qualquer quebra de linha, altere os detalhes necessários para combinar com a configuração da sua rede e, em seguida, copie e cole os comandos no CLI no nível de hierarquia.[edit]
Roteador R0
set interfaces ge-1/3/8 vlan-tagging set interfaces ge-1/3/8 encapsulation flexible-ethernet-services set interfaces ge-1/3/8 unit 10 encapsulation vlan-bridge set interfaces ge-1/3/8 unit 10 vlan-id 10 set interfaces irb unit 10 family inet address 10.1.10.1/24 set interfaces irb unit 10 family mpls set interfaces irb unit 10 mac 00:00:00:00:00:01 set interfaces lo0 unit 10 family inet address 192.168.255.10/32 set protocols rsvp interface irb.10 set protocols mpls label-switched-path R0-1-R2 to 192.168.255.2 set protocols mpls label-switched-path R0-1-R2 install 192.168.255.2/32 active set protocols mpls label-switched-path R0-1-R2 no-cspf set protocols mpls interface irb.10 set protocols bgp group ibgp type internal set protocols bgp group ibgp local-address 192.168.255.10 set protocols bgp group ibgp neighbor 192.168.255.2 set protocols ospf area 0.0.0.0 interface irb.10 set protocols ospf area 0.0.0.0 interface lo0.10 passive set protocols ldp interface irb.10 set protocols ldp interface lo0.10 set routing-options autonomous-system 400 set bridge-domains lsbd1 vlan-id 10 set bridge-domains lsbd1 interface ge-1/3/8.10 set bridge-domains lsbd1 routing-interface irb.10
Roteador R1
set interfaces ge-1/3/8 vlan-tagging set interfaces ge-1/3/8 encapsulation flexible-ethernet-services set interfaces ge-1/3/8 unit 10 encapsulation vlan-bridge set interfaces ge-1/3/8 unit 10 vlan-id 10 set interfaces ge-1/2/8 vlan-tagging set interfaces ge-1/2/8 encapsulation flexible-ethernet-services set interfaces ge-1/2/8 unit 40 encapsulation vlan-bridge set interfaces ge-1/2/8 unit 40 vlan-id 40 set interfaces irb unit 20 family inet address 10.1.10.2/24 set interfaces irb unit 20 family mpls set interfaces irb unit 20 mac 00:00:00:00:00:02 set interfaces irb unit 30 family inet address 10.1.12.1/24 set interfaces irb unit 30 family mpls set interfaces irb unit 30 mac 00:00:00:00:00:03 set interfaces lo0 unit 20 family inet address 192.168.255.1/32 set protocols rsvp interface irb.20 set protocols rsvp interface irb.30 set protocols mpls interface irb.30 set protocols mpls interface irb.20 set protocols ospf area 0.0.0.0 interface irb.20 set protocols ospf area 0.0.0.0 interface irb.30 set protocols ospf area 0.0.0.0 interface lo0.20 passive set protocols ldp interface irb.20 set protocols ldp interface irb.30 set protocols ldp interface lo0.20 set routing-options autonomous-system 400 set bridge-domains lsbd2 vlan-id 10 set bridge-domains lsbd2 interface ge-1/3/8.10 set bridge-domains lsbd2 routing-interface irb.20 set bridge-domains lsbd3 vlan-id 40 set bridge-domains lsbd3 interface ge-1/2/8.40 set bridge-domains lsbd3 routing-interface irb.30
Roteador R2
set interfaces ge-1/2/8 vlan-tagging set interfaces ge-1/2/8 encapsulation flexible-ethernet-services set interfaces ge-1/2/8 unit 40 encapsulation vlan-bridge set interfaces ge-1/2/8 unit 40 vlan-id 40 set interfaces irb unit 40 family inet address 10.1.12.2/24 set interfaces irb unit 40 family mpls set interfaces irb unit 40 mac 00:00:00:00:00:04 set interfaces lo0 unit 30 family inet address 192.168.255.2/32 set protocols rsvp interface irb.40 set protocols mpls label-switched-path R2-1-R0 to 192.168.255.10 set protocols mpls label-switched-path R2-1-R0 no-cspf set protocols mpls interface irb.40 set protocols bgp group ibgp type internal set protocols bgp group ibgp local-address 192.168.255.2 set protocols bgp group ibgp neighbor 192.168.255.10 set protocols ospf area 0.0.0.0 interface irb.40 set protocols ospf area 0.0.0.0 interface lo0.30 passive set protocols ldp interface irb.40 set protocols ldp interface lo0.30 set routing-options autonomous-system 400 set bridge-domains lsbd4 vlan-id 40 set bridge-domains lsbd4 interface ge-1/2/8.40 set bridge-domains lsbd4 routing-interface irb.40
Configuração do endereço MAC de uma interface IRB
Procedimento passo a passo
O exemplo a seguir exige que você navegue por vários níveis na hierarquia de configuração. Para obter informações sobre como navegar na CLI, consulte Usando o Editor de CLI no modo de configuração no Guia do usuário da CLI.Use o editor de CLI no modo de configuraçãohttps://www.juniper.net/documentation/en_US/junos/information-products/pathway-pages/junos-cli/junos-cli.html
Repita este procedimento para os roteadores Juniper Networks R1 e R2, modificando os nomes, endereços e quaisquer outros parâmetros apropriados para cada roteador.
Para configurar o endereço MAC de uma interface IRB no Roteador R0:
Configure as interfaces físicas.
[edit interfaces ge-1/3/8]user@R0# set vlan-tagging user@R0# set encapsulation flexible-ethernet-services user@R0# set unit 10 encapsulation vlan-bridge user@R0# set unit 10 vlan-id 10Configure a interface lógica IRB.
[edit interfaces irb]user@R0# set unit 10 family inet address 10.1.10.1/24 user@R0# set unit 10 family mpls user@R0# set unit 10 mac 00:00:00:00:00:01 [edit interfaces] user@R0# set lo0 unit 10 family inet address 192.168.255.10/32Configure o protocolo RSVP.
[edit protocols rsvp]user@R0# set interface irb.10Configure o protocolo MPLS.
[edit protocols mpls]user@R0# set label-switched-path R0-1-R2 to 192.168.255.2 user@R0# set label-switched-path R0-1-R2 install 192.168.255.2/32 active user@R0# set label-switched-path R0-1-R2 no-cspf user@R0# set interface irb.10 user@R0# set interface irb.10Configure o protocolo BGP.
[edit protocols BGP]user@R0# set group ibgp type internal user@R0# set group ibgp local-address 192.168.255.10 user@R0# set group ibgp neighbor 192.168.255.2Configure o protocolo OSPF.
[edit protocols ospf]user@R0# set area 0.0.0.0 interface irb.10 user@R0# set area 0.0.0.0 interface lo0.10 passiveConfigure o protocolo LDP.
[edit protocols ldp]user@R0# set interface irb.10 user@R0# set interface lo0.10Configure o número do sistema autônomo (AS).
[edit routing-options]user@R0# set autonomous-system 400Configure os domínios da ponte.
[edit]user@R0# set bridge-domains lsbd1 vlan-id 10 user@R0# set bridge-domains lsbd1 interface ge-1/3/8.10 user@R0# set bridge-domains lsbd1 routing-interface irb.10
Resultados
A partir do modo de configuração, insira os comandos e confirme sua configuração.show interfacesshow protocolsshow bridge-domains Se a saída não exibir a configuração pretendida, repita as instruções neste exemplo para corrigir a configuração.
user@R0# show interfaces
ge-1/3/8 {
unit 10 {
encapsulation vlan-bridge;
vlan-id 10;
}
}
irb {
unit 10 {
family inet {
mtu 1450;
address 10.1.10.1/24;
}
family mpls;
mac 00:00:00:00:00:01;
}
}
lo0 {
unit 10 {
family inet {
address 192.168.255.10/32;
}
}
}
user@R0# show protocols
rsvp {
interface irb.10;
}
mpls {
label-switched-path R0-1-R2 {
to 192.168.255.2;
install 192.168.255.2/32 active;
no-cspf;
}
interface irb.10;
}
bgp {
group ibgp {
type internal;
local-address 192.168.255.10;
neighbor 192.168.255.2;
}
}
ospf {
area 0.0.0.0 {
interface irb.10;
interface lo0.10 {
passive;
}
}
}
ldp {
interface irb.10;
interface lo0.10;
}
user@R0# show bridge-domains
lsbd1 {
vlan-id 10;
interface ge-1/3/8.10;
routing-interface irb.10;
}
Se você terminar de configurar os dispositivos, confirme a configuração.
user@host# commit
Verificação
Confirme se a configuração está funcionando corretamente.
Verificando o endereço MAC da interface IRB
Propósito
Verifique se o endereço MAC especificado é atribuído à interface IRB.
Ação
A partir do modo operacional, execute o comando no dispositivo.show interfaces irb
user@host# show interfaces irb
Physical interface: irb, Enabled, Physical link is Up
Interface index: 132, SNMP ifIndex: 505
Type: Ethernet, Link-level type: Ethernet, MTU: 1514
Device flags : Present Running
Interface flags: SNMP-Traps
Link type : Full-Duplex
Link flags : None
Current address: 80:71:1f:c2:58:f0, Hardware address: 80:71:1f:c2:58:f0
Last flapped : Never
Input packets : 0
Output packets: 0
Logical interface irb.10 (Index 326) (SNMP ifIndex 634)
Flags: SNMP-Traps 0x0 Encapsulation: ENET2
MAC: 00:00:00:00:00:01
Bandwidth: 1000mbps
Routing Instance: LS1/default Bridging Domain: lsbd1+10
Input packets : 55202
Output packets: 69286
Protocol inet, MTU: 1450
Flags: Sendbcast-pkt-to-re, Is-Primary, User-MTU
Addresses, Flags: Is-Preferred Is-Primary
Destination: 10.1.10/24, Local: 10.1.10.1, Broadcast: 10.1.10.255
Addresses, Flags: Is-Preferred
Destination: 10.1.12/24, Local: 10.1.12.1, Broadcast: 10.1.12.255
Protocol mpls, MTU: 1500, Maximum labels: 3
Flags: Is-Primary
Protocol multiservice, MTU: 1500
Logical interface irb.20 (Index 358) (SNMP ifIndex 635)
Flags: SNMP-Traps 0x0 Encapsulation: ENET2
MAC: 00:00:00:00:00:02
Bandwidth: 1000mbps
Routing Instance: LS2/default Bridging Domain: lsbd2+10
Input packets : 66044
Output packets: 68464
Protocol inet, MTU: 1450
Flags: Sendbcast-pkt-to-re, Is-Primary, User-MTU
Addresses, Flags: Is-Preferred Is-Primary
Destination: 10.1.10/24, Local: 10.1.10.2, Broadcast: 10.1.10.255
Addresses, Flags: Is-Preferred
Destination: 10.1.12/24, Local: 10.1.12.2, Broadcast: 10.1.12.255
Protocol mpls, MTU: 1500, Maximum labels: 3
Flags: Is-Primary
Protocol multiservice, MTU: 1500
Logical interface irb.30 (Index 360) (SNMP ifIndex 636)
Flags: SNMP-Traps 0x0 Encapsulation: ENET2
MAC: 00:00:00:00:00:03
Bandwidth: 1000mbps
Routing Instance: LS2/default Bridging Domain: lsbd3+40
Input packets : 26948
Output packets: 53605
Protocol inet, MTU: 1500
Flags: Sendbcast-pkt-to-re
Addresses, Flags: Is-Preferred Is-Primary
Destination: 10.1.12/24, Local: 10.1.12.2, Broadcast: 10.1.12.255
Addresses, Flags: Is-Preferred
Destination: 10.1.10/24, Local: 10.1.10.1, Broadcast: 10.1.10.255
Protocol mpls, MTU: 1500, Maximum labels: 3
Protocol multiservice, MTU: 1500
Logical interface irb.40 (Index 355) (SNMP ifIndex 632)
Flags: SNMP-Traps 0x0 Encapsulation: ENET2
MAC: 00:00:00:00:00:04
Bandwidth: 1000mbps
Routing Instance: LS3/default Bridging Domain: lsbd4+40
Input packets : 40575
Output packets: 31128
Protocol inet, MTU: 1500
Flags: Sendbcast-pkt-to-re, Is-Primary
Addresses, Flags: Is-Preferred Is-Primary
Destination: 10.1.12/24, Local: 10.1.12.1, Broadcast: 10.1.12.255
Protocol mpls, MTU: 1500, Maximum labels: 3
Flags: Is-Primary
Protocol multiservice, MTU: 1500
Significado
A saída mostra o endereço MAC configurado manualmente no campo MAC.
Se você não configurou o endereço MAC para uma interface lógica, a saída não inclui esse valor. No entanto, o dispositivo usa o endereço MAC da interface física durante a transmissão de dados.
