Exemplo: Configuração de comunidades estendidas em uma política de roteamento
Uma comunidade estendida é semelhante na maioria das maneiras a uma comunidade regular. Algumas implementações de rede, como redes virtuais privadas (VPNs), usam comunidades estendidas porque o valor regular da comunidade de 4 octets não oferece expansão e flexibilidade suficientes. Uma comunidade estendida é um valor de oito octetos dividido em duas seções principais.
Requisitos
Nenhuma configuração especial além da inicialização do dispositivo é necessária antes de configurar este exemplo.
Visão geral
Neste exemplo, o Dispositivo R1 e o Dispositivo R2 são vizinhos OSPF em sistema autônomo (AS) 64510. O dispositivo R3 tem uma conexão BGP (EBGP) externa ao dispositivo R1. O dispositivo R2 tem redes de clientes no espaço de endereços 172.16/16, simulado com endereços em sua interface de loopback (lo0). O dispositivo R1 tem rotas estáticas para vários 172.16.x/24 redes e conecta valores regulares da comunidade a essas rotas. O dispositivo R1 então usa uma política de exportação para anunciar as rotas para o Dispositivo R3. O Dispositivo R3 recebe essas rotas e usa uma política de importação para agregar valores de comunidade estendidos às rotas.
Para uma lista de comunidades estendidas apoiadas,
Topologia

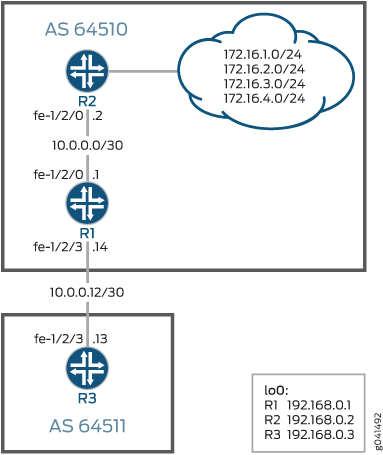

Figura 1 mostra a rede de amostra.
Configuração rápida da CLI mostra a configuração de todos os dispositivos em Figura 1.
A seção #configuration587__policy-extended-community-st descreve as etapas do dispositivo R3.
Configuração
Configuração rápida da CLI
Para configurar este exemplo rapidamente, copie os seguintes comandos, cole-os em um arquivo de texto, remova qualquer quebra de linha, altere os detalhes necessários para combinar com a configuração da sua rede e, em seguida, copie e cole os comandos no CLI no nível de [edit] hierarquia.
Dispositivo R1
set interfaces fe-1/2/0 unit 0 family inet address 10.0.0.1/30 set interfaces fe-1/2/3 unit 0 family inet address 10.0.0.14/30 set interfaces lo0 unit 0 family inet address 192.168.0.1/32 primary set protocols bgp group ext type external set protocols bgp group ext export send-static set protocols bgp group ext peer-as 64511 set protocols bgp group ext neighbor 10.0.0.13 set protocols ospf area 0.0.0.0 interface fe-1/2/0.0 set protocols ospf area 0.0.0.0 interface lo0.0 passive set policy-options policy-statement send-static term 1 from protocol static set policy-options policy-statement send-static term 1 then accept set routing-options static route 172.16.1.0/24 next-hop 10.0.0.2 set routing-options static route 172.16.1.0/24 community 64510:1 set routing-options static route 172.16.2.0/24 next-hop 10.0.0.2 set routing-options static route 172.16.2.0/24 community 64510:2 set routing-options static route 172.16.3.0/24 next-hop 10.0.0.2 set routing-options static route 172.16.3.0/24 community 64510:3 set routing-options static route 172.16.4.0/24 next-hop 10.0.0.2 set routing-options static route 172.16.4.0/24 community 64510:4 set routing-options router-id 192.168.0.1 set routing-options autonomous-system 64510
Dispositivo R2
set interfaces fe-1/2/0 unit 0 family inet address 10.0.0.2/30 set interfaces lo0 unit 0 family inet address 192.168.0.2/32 set interfaces lo0 unit 0 family inet address 172.16.1.1/32 set interfaces lo0 unit 0 family inet address 172.16.2.2/32 set interfaces lo0 unit 0 family inet address 172.16.3.3/32 set interfaces lo0 unit 0 family inet address 172.16.4.4/32 set protocols ospf area 0.0.0.0 interface fe-1/2/0.0 set protocols ospf area 0.0.0.0 interface lo0.0 passive set routing-options router-id 192.168.0.2 set routing-options autonomous-system 64510
Dispositivo R3
set interfaces fe-1/2/3 unit 0 family inet address 10.0.0.13/30 set interfaces lo0 unit 0 family inet address 192.168.0.3/32 set protocols bgp group to-R1 type external set protocols bgp group to-R1 import set-ext-comms set protocols bgp group to-R1 peer-as 64510 set protocols bgp group to-R1 neighbor 10.0.0.14 set policy-options policy-statement set-ext-comms term route-1 from route-filter 172.16.1.0/24 exact set policy-options policy-statement set-ext-comms term route-1 then community add target-as set policy-options policy-statement set-ext-comms term route-1 then accept set policy-options policy-statement set-ext-comms term route-2 from route-filter 172.16.2.0/24 exact set policy-options policy-statement set-ext-comms term route-2 then community add target-ip set policy-options policy-statement set-ext-comms term route-2 then accept set policy-options policy-statement set-ext-comms term route-3 from route-filter 172.16.3.0/24 exact set policy-options policy-statement set-ext-comms term route-3 then community add origin-as set policy-options policy-statement set-ext-comms term route-3 then accept set policy-options policy-statement set-ext-comms term route-4 from route-filter 172.16.4.0/24 exact set policy-options policy-statement set-ext-comms term route-4 then community add origin-ip set policy-options policy-statement set-ext-comms term route-4 then accept set policy-options community origin-as members origin:64511:3 set policy-options community origin-ip members origin:172.16.7.7:4 set policy-options community target-as members target:64511:1 set policy-options community target-ip members target:172.16.7.7:2 set routing-options router-id 192.168.0.3 set routing-options autonomous-system 64511
Procedimento
Procedimento passo a passo
O exemplo a seguir exige que você navegue por vários níveis na hierarquia de configuração. Para obter informações sobre como navegar na CLI, veja Use o editor de CLI no modo de configuração no Guia de usuário do Junos OS CLI.
Para configurar o dispositivo R3:
Configure as interfaces.
[edit interfaces] user@R3# set fe-1/2/3 unit 0 family inet address 10.0.0.13/30 user@R3# set lo0 unit 0 family inet address 192.168.0.3/32
Configure a conexão EBGP com o dispositivo R1.
[edit protocols bgp group to-R1] user@R3# set type external user@R3# set import set-ext-comms user@R3# set peer-as 64510 user@R3# set neighbor 10.0.0.14
-
Configure a política que adiciona valores de comunidade estendidos às rotas recebidas do Dispositivo R1.
Uma comunidade estendida usa uma notação de
type:administrator:assigned-number.Os valores específicos da comunidade podem ser qualquer coisa que cumpra suas metas administrativas, dentro de determinados parâmetros, conforme explicado em community (Policy Options).
[edit policy-options policy-statement set-ext-comms] user@R3# set term route-1 from route-filter 172.16.1.0/24 exact user@R3# set term route-1 then community add target-as user@R3# set term route-1 then accept user@R3# set term route-2 from route-filter 172.16.2.0/24 exact user@R3# set term route-2 then community add target-ip user@R3# set term route-2 then accept user@R3# set term route-3 from route-filter 172.16.3.0/24 exact user@R3# set term route-3 then community add origin-as user@R3# set term route-3 then accept user@R3# set term route-4 from route-filter 172.16.4.0/24 exact user@R3# set term route-4 then community add origin-ip user@R3# set term route-4 then accept [edit policy-options] user@R3# set community origin-as members origin:64511:3 user@R3# set community origin-ip members origin:172.16.7.7:4 user@R3# set community target-as members target:64511:1 user@R3# set community target-ip members target:172.16.7.7:2
Configure o número do sistema autônomo (AS) e o ID do roteador.
[edit routing-options] user@R3# set router-id 192.168.0.3 user@R3# set autonomous-system 64511
Resultados
A partir do modo de configuração, confirme sua configuração entrando noshow interfaces, show protocolsshow policy-optionse show routing-options comandos. Se a saída não exibir a configuração pretendida, repita as instruções neste exemplo para corrigir a configuração.
user@R3# show interfaces
fe-1/2/3 {
unit 0 {
family inet {
address 10.0.0.13/30;
}
}
}
lo0 {
unit 0 {
family inet {
address 192.168.0.3/32;
}
}
}
user@R3# show protocols
bgp {
group to-R1 {
type external;
import set-ext-comms;
peer-as 64510;
neighbor 10.0.0.14;
}
}
user@R3# show policy-options
policy-statement set-ext-comms {
term route-1 {
from {
route-filter 172.16.1.0/24 exact;
}
then {
community add target-as;
accept;
}
}
term route-2 {
from {
route-filter 172.16.2.0/24 exact;
}
then {
community add target-ip;
accept;
}
}
term route-3 {
from {
route-filter 172.16.3.0/24 exact;
}
then {
community add origin-as;
accept;
}
}
term route-4 {
from {
route-filter 172.16.4.0/24 exact;
}
then {
community add origin-ip;
accept;
}
}
}
community origin-as members origin:64511:3;
community origin-ip members origin:172.16.7.7:4;
community target-as members target:64511:1;
community target-ip members target:172.16.7.7:2;
user@R3# show routing-options router-id 192.168.0.3; autonomous-system 64511;
Se você terminar de configurar o dispositivo, entre no commit modo de configuração.
Verificação
Confirme se a configuração está funcionando corretamente.
Verificação das rotas no dispositivo R1
Propósito
No dispositivo R1, verifique o 172.16. rotas na tabela de roteamento.
Ação
user@R1> show route protocol static match-prefix 172.16.* detail
inet.0: 15 destinations, 15 routes (15 active, 0 holddown, 0 hidden)
172.16.1.0/24 (1 entry, 1 announced)
*Static Preference: 5
Next hop type: Router, Next hop index: 835
Address: 0x9260250
Next-hop reference count: 19
Next hop: 10.0.0.2 via fe-1/2/0.0, selected
State: <Active Int Ext>
Local AS: 64510
Age: 2:06:08
Task: RT
Announcement bits (2): 2-KRT 3-BGP_RT_Background
AS path: I
Communities: 64510:1
172.16.2.0/24 (1 entry, 1 announced)
*Static Preference: 5
Next hop type: Router, Next hop index: 835
Address: 0x9260250
Next-hop reference count: 19
Next hop: 10.0.0.2 via fe-1/2/0.0, selected
State: <Active Int Ext>
Local AS: 64510
Age: 2:06:08
Task: RT
Announcement bits (2): 2-KRT 3-BGP_RT_Background
AS path: I
Communities: 64510:2
172.16.3.0/24 (1 entry, 1 announced)
*Static Preference: 5
Next hop type: Router, Next hop index: 835
Address: 0x9260250
Next-hop reference count: 19
Next hop: 10.0.0.2 via fe-1/2/0.0, selected
State: <Active Int Ext>
Local AS: 64510
Age: 2:06:08
Task: RT
Announcement bits (2): 2-KRT 3-BGP_RT_Background
AS path: I
Communities: 64510:3
172.16.4.0/24 (1 entry, 1 announced)
*Static Preference: 5
Next hop type: Router, Next hop index: 835
Address: 0x9260250
Next-hop reference count: 19
Next hop: 10.0.0.2 via fe-1/2/0.0, selected
State: <Active Int Ext>
Local AS: 64510
Age: 2:06:08
Task: RT
Announcement bits (2): 2-KRT 3-BGP_RT_Background
AS path: I
Communities: 64510:4Significado
A saída mostra que os valores regulares da comunidade estão vinculados às rotas.
As comunidades estão conectadas a rotas estáticas, demonstrando assim que as comunidades podem ser anexadas a rotas que não são BGP.
Verificação das rotas no dispositivo R3
Propósito
No dispositivo R3, verifique o 172.16. rotas na tabela de roteamento.
Ação
user@R3> show route protocol bgp match-prefix 172.16.* detail
betsy@tp5# run show route protocol bgp match-prefix 172.16.* detail logical-system R3
inet.0: 7 destinations, 7 routes (7 active, 0 holddown, 0 hidden)
172.16.1.0/24 (1 entry, 1 announced)
*BGP Preference: 170/-101
Next hop type: Router, Next hop index: 611
Address: 0x9260130
Next-hop reference count: 8
Source: 10.0.0.14
Next hop: 10.0.0.14 via fe-1/2/3.0, selected
State: <Active Ext>
Local AS: 64511 Peer AS: 64510
Age: 1:57:27
Task: BGP_64510.10.0.0.14+54618
Announcement bits (1): 0-KRT
AS path: 64510 I
Communities: 64510:1 target:64511:1
Accepted
Localpref: 100
Router ID: 192.168.0.1
172.16.2.0/24 (1 entry, 1 announced)
*BGP Preference: 170/-101
Next hop type: Router, Next hop index: 611
Address: 0x9260130
Next-hop reference count: 8
Source: 10.0.0.14
Next hop: 10.0.0.14 via fe-1/2/3.0, selected
State: <Active Ext>
Local AS: 64511 Peer AS: 64510
Age: 1:57:27
Task: BGP_64510.10.0.0.14+54618
Announcement bits (1): 0-KRT
AS path: 64510 I
Communities: 64510:2 target:172.16.7.7:2
Accepted
Localpref: 100
Router ID: 192.168.0.1
172.16.3.0/24 (1 entry, 1 announced)
*BGP Preference: 170/-101
Next hop type: Router, Next hop index: 611
Address: 0x9260130
Next-hop reference count: 8
Source: 10.0.0.14
Next hop: 10.0.0.14 via fe-1/2/3.0, selected
State: <Active Ext>
Local AS: 64511 Peer AS: 64510
Age: 1:57:27
Task: BGP_64510.10.0.0.14+54618
Announcement bits (1): 0-KRT
AS path: 64510 I
Communities: 64510:3 origin:64511:3
Accepted
Localpref: 100
Router ID: 192.168.0.1
172.16.4.0/24 (1 entry, 1 announced)
*BGP Preference: 170/-101
Next hop type: Router, Next hop index: 611
Address: 0x9260130
Next-hop reference count: 8
Source: 10.0.0.14
Next hop: 10.0.0.14 via fe-1/2/3.0, selected
State: <Active Ext>
Local AS: 64511 Peer AS: 64510
Age: 1:57:27
Task: BGP_64510.10.0.0.14+54618
Announcement bits (1): 0-KRT
AS path: 64510 I
Communities: 64510:4 origin:172.16.7.7:4
Accepted
Localpref: 100
Router ID: 192.168.0.1Significado
A saída mostra que os valores regulares da comunidade permanecem vinculados às rotas, e os valores estendidos da comunidade são adicionados.
