Exemplo: Configuração de uma subrotina de políticas

date_range 18-Jan-25

arrow_backward

arrow_forward

Este exemplo demonstra o uso de uma subrotina de política em uma condição de correspondência de política de roteamento.

Requisitos

Nenhuma configuração especial além da inicialização do dispositivo é necessária antes de configurar este exemplo.

Visão geral

No dispositivo R1, uma política chamada main está configurada.

content_copy zoom_out_map
user@R1# show policy-options
policy-statement main {
    term subroutine-as-a-match {
        from policy subroutine;
        then accept;
    }
    term nothing-else {
        then reject;
    }
}

Essa política principal chama de subroutine chamada subroutine.

content_copy zoom_out_map
user@R1# show policy-options
policy-statement subroutine {
    term get-routes {
        from protocol static;
        then accept;
    }
    term nothing-else {
        then reject;
    }
}

O roteador avalia a lógica de main uma maneira definida. O critério de correspondência permite que o dispositivo de from policy subroutine roteamento localize a subroutina. Todos os termos da subroutina são avaliados, em ordem, seguindo as regras normais de processamento de políticas. Neste exemplo, todas as rotas estáticas na tabela de roteamento correspondem à subroutina com uma ação de aceitação. Isso devolve um resultado real à política original, ou chamada, que informa ao dispositivo que ocorreu uma correspondência positiva. As ações na política de chamada são executadas e a rota é aceita. Todas as outras rotas da tabela de roteamento não correspondem à subroutina e devolvem um resultado falso à política de chamada. O dispositivo avalia o segundo termo main e rejeita as rotas.

As ações na subroutina não aceitam nem rejeitam uma rota específica. As ações subroutinas são traduzidas apenas em um resultado verdadeiro ou falso. Ações que modificam os atributos de uma rota, no entanto, são aplicadas à rota, independentemente do resultado da subroutina.

O dispositivo R1 no AS 64510 tem várias rotas de clientes, algumas das quais são rotas estáticas configuradas localmente, e algumas das quais são recebidas do Dispositivo R2 e do Dispositivo R3 através do BGP interno (IBGP). O AS 64510 está conectado ao dispositivo R4 em AS 64511. A política main é aplicada como uma política de exportação na sessão de peering BGP do Dispositivo R1 com o Dispositivo R4. Isso faz com que o Dispositivo R1 envie apenas suas próprias rotas estáticas para o dispositivo R4. Por causa da política main, o dispositivo R1 não envia as rotas recebidas de seus pares internos, o Dispositivo R2 e o Dispositivo R3.

Quando você está trabalhando com subroutines de políticas, é importante lembrar que a política de exportação de EBGP padrão é anunciar todas as rotas BGP aprendidas para todos os pares de EBGP. Essa política padrão está em vigor na política principal e também na subroutina. Portanto, como mostrado neste exemplo, se você não quiser que a política de exportação de EBGP padrão entre em vigor, você deve configurar uma then reject ação terminante como termo final tanto na política principal quanto na subroutine da política. Este exemplo demonstra o que acontece quando o termo final then reject está ausente, seja da política principal ou da subroutina da política.

Topologia

Figura 1 mostra a rede de amostra.

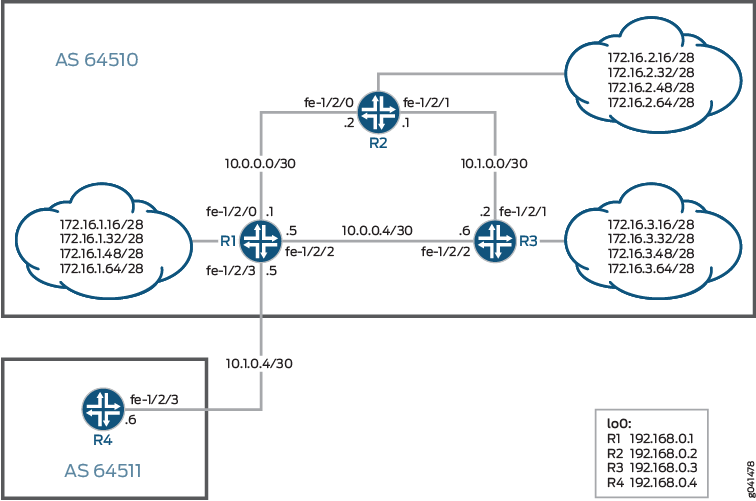

Figura 1: Topologia BGP para subrotina de políticas

Configuração rápida da CLI mostra a configuração de todos os dispositivos em Figura 1.

A seção #configuration318__policy-subroutine-st descreve as etapas do dispositivo R1.

Configuração rápida da CLI

Para configurar este exemplo rapidamente, copie os seguintes comandos, cole-os em um arquivo de texto, remova qualquer quebra de linha, altere os detalhes necessários para combinar com a configuração da sua rede e, em seguida, copie e cole os comandos no CLI no nível de [edit] hierarquia.

Dispositivo R1

content_copy zoom_out_map
set interfaces fe-1/2/0 unit 0 description to_R2
set interfaces fe-1/2/0 unit 0 family inet address 10.0.0.1/30
set interfaces fe-1/2/2 unit 0 description to_R3
set interfaces fe-1/2/2 unit 0 family inet address 10.0.0.5/30
set interfaces fe-1/2/3 unit 0 description to_R4
set interfaces fe-1/2/3 unit 0 family inet address 10.1.0.5/30
set interfaces lo0 unit 0 family inet address 192.168.0.1/32
set protocols bgp group int type internal
set protocols bgp group int local-address 192.168.0.1
set protocols bgp group int neighbor 192.168.0.2
set protocols bgp group int neighbor 192.168.0.3
set protocols bgp group to_64511 type external
set protocols bgp group to_64511 export main
set protocols bgp group to_64511 neighbor 10.1.0.6 peer-as 64511
set protocols ospf area 0.0.0.0 interface fe-1/2/0.0
set protocols ospf area 0.0.0.0 interface fe-1/2/2.0
set protocols ospf area 0.0.0.0 interface lo0.0 passive
set policy-options policy-statement main term subroutine-as-a-match from policy subroutine
set policy-options policy-statement main term subroutine-as-a-match then accept
set policy-options policy-statement main term nothing-else then reject
set policy-options policy-statement subroutine term get-routes from protocol static
set policy-options policy-statement subroutine term get-routes then accept
set policy-options policy-statement subroutine term nothing-else then reject
set routing-options static route 172.16.1.16/28 discard
set routing-options static route 172.16.1.32/28 discard
set routing-options static route 172.16.1.48/28 discard
set routing-options static route 172.16.1.64/28 discard
set routing-options router-id 192.168.0.1
set routing-options autonomous-system 64510

Dispositivo R2

content_copy zoom_out_map
set interfaces fe-1/2/0 unit 0 description to_R1
set interfaces fe-1/2/0 unit 0 family inet address 10.0.0.2/30
set interfaces fe-1/2/1 unit 0 description to_R3
set interfaces fe-1/2/1 unit 0 family inet address 10.1.0.1/30
set interfaces lo0 unit 0 family inet address 192.168.0.2/32
set protocols bgp group int type internal
set protocols bgp group int local-address 192.168.0.2
set protocols bgp group int neighbor 192.168.0.1 export send-static
set protocols bgp group int neighbor 192.168.0.3
set protocols ospf area 0.0.0.0 interface fe-1/2/0.0
set protocols ospf area 0.0.0.0 interface fe-1/2/1.0
set protocols ospf area 0.0.0.0 interface lo0.0 passive
set policy-options policy-statement send-static term 1 from protocol static
set policy-options policy-statement send-static term 1 then accept
set routing-options static route 172.16.2.16/28 discard
set routing-options static route 172.16.2.32/28 discard
set routing-options static route 172.16.2.48/28 discard
set routing-options static route 172.16.2.64/28 discard
set routing-options router-id 192.168.0.2
set routing-options autonomous-system 64510

Dispositivo R3

content_copy zoom_out_map
set interfaces fe-1/2/1 unit 0 description to_R2
set interfaces fe-1/2/1 unit 0 family inet address 10.1.0.2/30
set interfaces fe-1/2/2 unit 0 description to_R1
set interfaces fe-1/2/2 unit 0 family inet address 10.0.0.6/30
set interfaces lo0 unit 0 family inet address 192.168.0.3/32
set protocols bgp group int type internal
set protocols bgp group int local-address 192.168.0.3
set protocols bgp group int neighbor 192.168.0.1 export send-static
set protocols bgp group int neighbor 192.168.0.2
set protocols ospf area 0.0.0.0 interface fe-1/2/2.6
set protocols ospf area 0.0.0.0 interface fe-1/2/0.4
set protocols ospf area 0.0.0.0 interface lo0.0 passive
set policy-options policy-statement send-static from protocol static
set policy-options policy-statement send-static then accept
set routing-options static route 172.16.3.16/28 discard
set routing-options static route 172.16.3.32/28 discard
set routing-options static route 172.16.3.48/28 discard
set routing-options static route 172.16.3.64/28 discard
set routing-options router-id 192.168.0.3
set routing-options autonomous-system 64510

Dispositivo R4

content_copy zoom_out_map
set interfaces fe-1/2/3 unit 0 description to_R1
set interfaces fe-1/2/3 unit 0 family inet address 10.1.0.6/30
set interfaces lo0 unit 0 family inet address 192.168.0.4/32
set protocols bgp group ext type external
set protocols bgp group ext peer-as 64510
set protocols bgp group ext neighbor 10.1.0.5
set routing-options autonomous-system 64511

Procedimento

Procedimento passo a passo
Resultados

Procedimento passo a passo

O exemplo a seguir exige que você navegue por vários níveis na hierarquia de configuração. Para obter informações sobre como navegar na CLI, veja Use o editor de CLI no modo de configuração no Guia de usuário do Junos OS CLI.

Para configurar o dispositivo R1:

Configure as interfaces do dispositivo.

content_copy zoom_out_map
[edit interfaces]
user@R1# set fe-1/2/0 unit 0 description to_R2
user@R1# set fe-1/2/0 unit 0 family inet address 10.0.0.1/30
user@R1# set fe-1/2/2 unit 0 description to_R3
user@R1# set fe-1/2/2 unit 0 family inet address 10.0.0.5/30
user@R1# set fe-1/2/3 unit 0 description to_R4
user@R1# set fe-1/2/3 unit 0 family inet address 10.1.0.5/30
user@R1# set lo0 unit 0 family inet address 192.168.0.1/32

Configure as conexões BGP internas (IBGP) ao dispositivo R2 e ao dispositivo R3.

content_copy zoom_out_map
[edit protocols bgp group int]
user@R1# set type internal
user@R1# set local-address 192.168.0.1
user@R1# set neighbor 192.168.0.2
user@R1# set neighbor 192.168.0.3

Configure a conexão EBGP com o dispositivo R4.

content_copy zoom_out_map
[edit protocols bgp group to_64511]
user@R1# set type external
user@R1# set export main
user@R1# set neighbor 10.1.0.6 peer-as 64511

Configure conexões OSPF com o dispositivo R2 e o dispositivo R3.

content_copy zoom_out_map
[edit protocols ospf area 0.0.0.0]
user@R1# set interface fe-1/2/0.0
user@R1# set interface fe-1/2/2.0
user@R1# set interface lo0.0 passive

Configure a política main.

content_copy zoom_out_map
[edit policy-options policy-statement main term subroutine-as-a-match]
user@R1# set from policy subroutine
user@R1# set then accept
[edit policy-options policy-statement main term nothing-else]
user@R1# set then reject

Configure a política subroutine.

content_copy zoom_out_map
[edit policy-options policy-statement subroutine term get-routes]
user@R1# set from protocol static
user@R1# set then accept
[edit policy-options policy-statement subroutine term nothing-else]
user@R1# set then reject

Configure a rota estática para a rede 172.16.5.0/24.

content_copy zoom_out_map
[edit routing-options static]
user@R1# set route 172.16.1.16/28 discard
user@R1# set route 172.16.1.32/28 discard
user@R1# set route 172.16.1.48/28 discard
user@R1# set route 172.16.1.64/28 discard

Configure o número do sistema autônomo (AS) e o ID do roteador.

content_copy zoom_out_map
[edit routing-options]
user@R1# set router-id 192.168.0.1
user@R1# set autonomous-system 64510

Resultados

A partir do modo de configuração, confirme sua configuração entrando noshow interfaces, show protocolsshow policy-optionse show routing-options comandos. Se a saída não exibir a configuração pretendida, repita as instruções neste exemplo para corrigir a configuração.

content_copy zoom_out_map
user@R1# show interfaces
fe-1/2/0 {
    unit 0 {
        description to_R2;
        family inet {
            address 10.0.0.1/30;
        }
    }
}
fe-1/2/2 {
    unit 0 {
        description to_R3;
        family inet {
            address 10.0.0.5/30;
        }
    }
}
fe-1/2/3 {
    unit 0 {
        description to_R4;
        family inet {
            address 10.1.0.5/30;
        }
    }
}
lo0 {
    unit 0 {
        family inet {
            address 192.168.0.1/32;
        }
    }
}

content_copy zoom_out_map
user@R1# show protocols
bgp {
    group int {
        type internal;
        local-address 192.168.0.1;
        neighbor 192.168.0.2;
        neighbor 192.168.0.3;
    }
    group to_64511 {
        type external;
        export main;
        neighbor 10.1.0.6 {
            peer-as 64511;
        }
    }
}
ospf {
    area 0.0.0.0 {
        interface fe-1/2/0.0;
        interface fe-1/2/2.0;
        interface lo0.0 {
            passive;
        }
    }
}

content_copy zoom_out_map
user@R1# show policy-options
policy-statement main {
    term subroutine-as-a-match {
        from policy subroutine;
        then accept;
    }
    term nothing-else {
        then reject;
    }
}
policy-statement subroutine {
    term get-routes {
        from protocol static;
        then accept;
    }
    term nothing-else {
        then reject;
    }
}

content_copy zoom_out_map
user@R1# show routing-options
static {
    route 172.6.1.16/28 discard;
    route 172.6.1.32/28 discard;
    route 172.6.1.48/28 discard;
    route 172.6.1.64/28 discard;
}
router-id 192.168.0.1;
autonomous-system 64510;

Se você terminar de configurar o dispositivo, entre no commit modo de configuração.

Verificação

Confirme se a configuração está funcionando corretamente.

Verificação das rotas no dispositivo R1
Verificando o anúncio de rota para o dispositivo R4
Experimentar a política de exportação BGP padrão

Verificação das rotas no dispositivo R1

Propósito
Ação
Significado

Propósito

No dispositivo R1, verifique as rotas estáticas na tabela de roteamento.

Ação

content_copy zoom_out_map
user@R1> show route protocol static

inet.0: 23 destinations, 23 routes (23 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both

172.16.1.16/28     *[Static/5] 1d 02:02:13
                      Discard
172.16.1.32/28     *[Static/5] 1d 02:02:13
                      Discard
172.16.1.48/28     *[Static/5] 1d 02:02:13
                      Discard
172.16.1.64/28     *[Static/5] 1d 02:02:13
                      Discard

Significado

O dispositivo R1 tem quatro rotas estáticas.

Verificando o anúncio de rota para o dispositivo R4

Propósito
Ação
Significado

Propósito

No dispositivo R1, certifique-se de que as rotas estáticas sejam anunciadas para o dispositivo R4.

Ação

content_copy zoom_out_map
user@R1> show route advertising-protocol bgp 10.1.0.6

inet.0: 23 destinations, 23 routes (23 active, 0 holddown, 0 hidden)
  Prefix                  Nexthop              MED     Lclpref    AS path
* 172.16.1.16/28          Self                                    I
* 172.16.1.32/28          Self                                    I
* 172.16.1.48/28          Self                                    I
* 172.16.1.64/28          Self                                    I

Significado

Como esperado, o Dispositivo R1 anuncia apenas suas rotas estáticas para o dispositivo R4.

Experimentar a política de exportação BGP padrão

Propósito
Ação
Significado

Propósito

Veja o que pode acontecer quando você remove o termo final then reject da política main ou da política subroutine.

Ação

No dispositivo R1, desativar o termo final da política main.

content_copy zoom_out_map
[edit  policy-options policy-statement main]
user@R1# deactivate term nothing-else
user@R1# commit

No dispositivo R1, verifique quais rotas são anunciadas para o dispositivo R4.

content_copy zoom_out_map
user@R1> show route advertising-protocol bgp 10.1.0.6

inet.0: 23 destinations, 23 routes (23 active, 0 holddown, 0 hidden)
  Prefix                  Nexthop              MED     Lclpref    AS path
* 172.16.1.16/28          Self                                    I
* 172.16.1.32/28          Self                                    I
* 172.16.1.48/28          Self                                    I
* 172.16.1.64/28          Self                                    I
* 172.16.2.16/28          Self                                    I
* 172.16.2.32/28          Self                                    I
* 172.16.2.48/28          Self                                    I
* 172.16.2.64/28          Self                                    I
* 172.16.3.16/28          Self                                    I
* 172.16.3.32/28          Self                                    I
* 172.16.3.48/28          Self                                    I
* 172.16.3.64/28          Self                                    I

Agora, todas as rotas BGP do Dispositivo R1 são enviadas para o dispositivo R4. Isso ocorre porque, após o retorno do processamento à política main, a política de exportação BGP padrão entra em vigor.

No dispositivo R1, reativar o termo final da política maine desativar o termo final na política subroutine.

content_copy zoom_out_map
[edit  policy-options policy-statement main]
user@R1# activate term nothing-else

[edit  policy-options policy-statement subroutine]
user@R1# deactivate term nothing-else
user@R1# commit

No dispositivo R1, verifique quais rotas são anunciadas para o dispositivo R4.

content_copy zoom_out_map
user@R1> show route advertising-protocol bgp 10.1.0.6

inet.0: 23 destinations, 23 routes (23 active, 0 holddown, 0 hidden)
  Prefix                  Nexthop              MED     Lclpref    AS path
* 172.16.1.16/28          Self                                    I
* 172.16.1.32/28          Self                                    I
* 172.16.1.48/28          Self                                    I
* 172.16.1.64/28          Self                                    I
* 172.16.2.16/28          Self                                    I
* 172.16.2.32/28          Self                                    I
* 172.16.2.48/28          Self                                    I
* 172.16.2.64/28          Self                                    I
* 172.16.3.16/28          Self                                    I
* 172.16.3.32/28          Self                                    I
* 172.16.3.48/28          Self                                    I
* 172.16.3.64/28          Self                                    I

Agora, todas as rotas BGP do Dispositivo R1 são enviadas para o dispositivo R4. Isso ocorre porque antes que o processamento seja devolvido à política main, a política de exportação BGP padrão entra em vigor na política subroutine.

Significado

Para evitar que a política de exportação BGP padrão entre em vigor, você deve incluir um termo final then reject na política principal e em todas as subroutines mencionadas.

arrow_backward PREVIOUS Como uma subrotina de política de roteamento é avaliada

NEXT arrow_forward Entender os filtros de rota para uso em condições de correspondência da política de roteamento

Políticas de roteamento, filtros de firewall e guia de usuário de policiais de tráfego

Nesta página

Esta tradução automática foi útil?

ISENÇÃO DE RESPONSABILIDADE:

Exemplo: Configuração de uma subrotina de políticas

Requisitos

Visão geral

Topologia

Configuração

Configuração rápida da CLI

Procedimento

Procedimento passo a passo

Resultados

Verificação

Verificação das rotas no dispositivo R1

Propósito

Ação

Significado

Verificando o anúncio de rota para o dispositivo R4

Propósito

Ação

Significado

Experimentar a política de exportação BGP padrão

Propósito

Ação

Significado

Stay in touch

Helped me install or use the product
Accelerated my deployment

Discuss the product with a co-worker
Make a purchase inquiry

Políticas de roteamento, filtros de firewall e guia de usuário de policiais de tráfego

Nesta página

Esta tradução automática foi útil?

ISENÇÃO DE RESPONSABILIDADE:

Exemplo: Configuração de uma subrotina de políticas

Requisitos

Visão geral

Topologia

Configuração

Configuração rápida da CLI

Procedimento

Procedimento passo a passo

Resultados

Verificação

Verificação das rotas no dispositivo R1

Propósito

Ação

Significado

Verificando o anúncio de rota para o dispositivo R4

Propósito

Ação

Significado

Experimentar a política de exportação BGP padrão

Propósito

Ação

Significado

Tópicos relacionados

Stay in touch
