ACX7509 灵活的 PIC 集中器维护

date_range 14-Mar-22

arrow_backward

arrow_forward

总结维护 ACX7509 路由器包括卸下和重新安装灵活的 PIC 集中器（FPC）。

ACX7509 路由器上的灵活 PIC 集中器（FPC）是可现场更换的单元（FSU），可安装在机箱正面的 FPC 插槽中。FPC 可热插且可热可拆卸：无需关闭路由器电源或中断路由器功能，即可将其拆除和更换。

如果有可选的电缆管理系统，则无需在更换 FPC 之前卸下电缆管理系统。

ACX7509 机箱支持 JNP-FPC-16C、JNP-FPC-4CD 和 JNP-FPC-20Y 类型的 FPC。所有三个 FPC 的更换过程相同。

从路由器机箱更换 FPC 之前：

确保您已采取必要的预防措施，以防止静电放电（ESD）损坏。
如果 FPC 中安装了任何光缆（包括收发器），请将其拔下，然后再更换 FPC。

更换转发引擎板（FEB）之前，请确保您有以下设备可用：

防静电袋或防静电垫
ESD 地面表带，可缠绕在裸露的手腕上，并连接到机箱上的 ESD 点

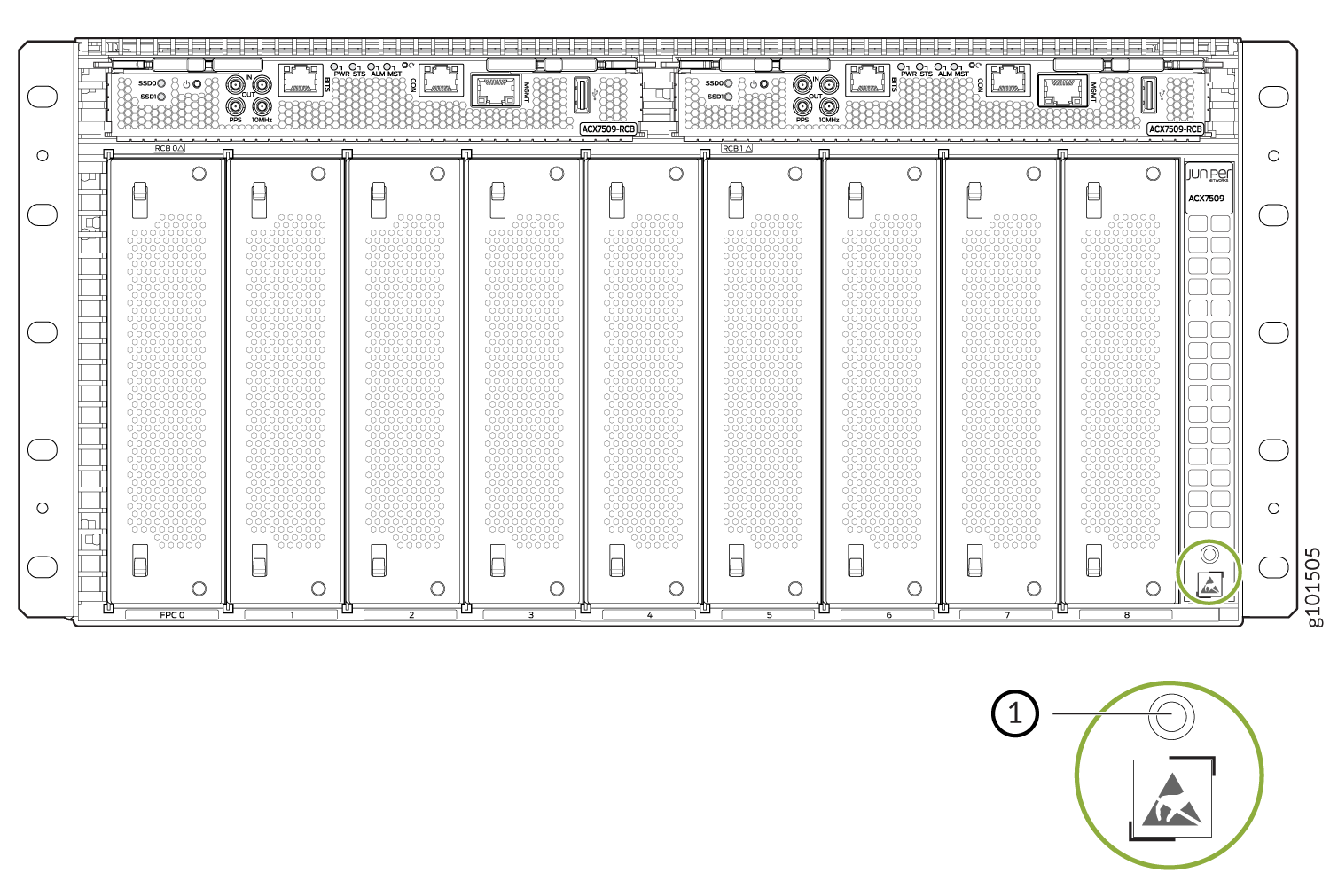

图 1：ACX7509 路由器正面的 ESD 点

1

—

ESD 点
更换 FPC 或空插槽盖

从 ACX7509 路由器中移除灵活的 PIC 集中器

要从 ACX7509 路由器机箱中移除 FPC：

将防静电袋或防静电垫放在平整稳定的表面上。
将 ESD 地面表带的一端缠绕在裸手腕上，并将表带的另一端连接到机箱上的 ESD 点。ESD 点位于 ACX7509 路由器前面（请参阅图 1）。
标记连接到 FPC 上每个端口的电缆，以便将电缆重新连接到正确的端口。
使用 request-chassis-fpc 插槽slot-number脱机命令使 FPC 脱机。使用 show chassis fpc 命令验证状态信息。

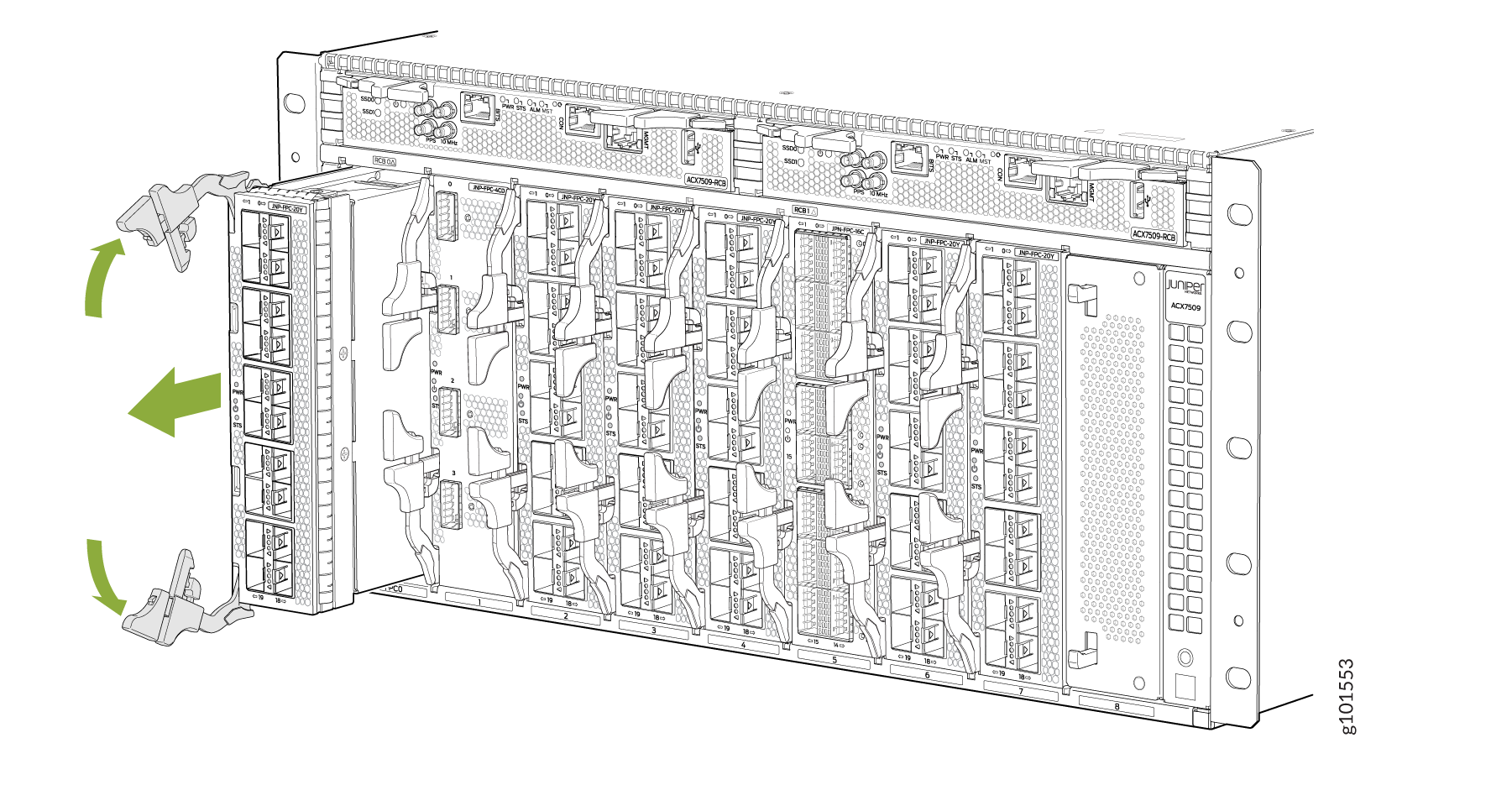

拉开弹出器把手，将其分开。FPC 从插槽中滑出约四分之一。参见图 2
图 2：卸下 ACX7509 FPC
将 FPC 从插槽中滑出时，一只手抓住弹出器手柄，另一只手放在 FPC 下，以便支撑。
将 FPC 放在防静电垫上。注意不要通过连接器碰撞或处理 FPC。如果您没有防静电垫，请另一个人帮助您将抗静电袋滑过 FPC，然后再将其放置在稳定的表面上。

谨慎：

卸下硬件组件后，不要将它们堆叠在一起。将每个组件放在位于稳定、平坦表面上的抗静电垫上。

在 ACX7509 路由器中安装灵活的 PIC 集中器

想要在 ACX7509 路由器机箱中安装 FPC：

将防静电袋或防静电垫放在平整稳定的表面上。
将 ESD 地面表带的一端缠绕在裸手腕上，并将表带的另一端连接到机箱上的 ESD 点。ESD 点位于 ACX7509 路由器的前面（请参阅图 1）。

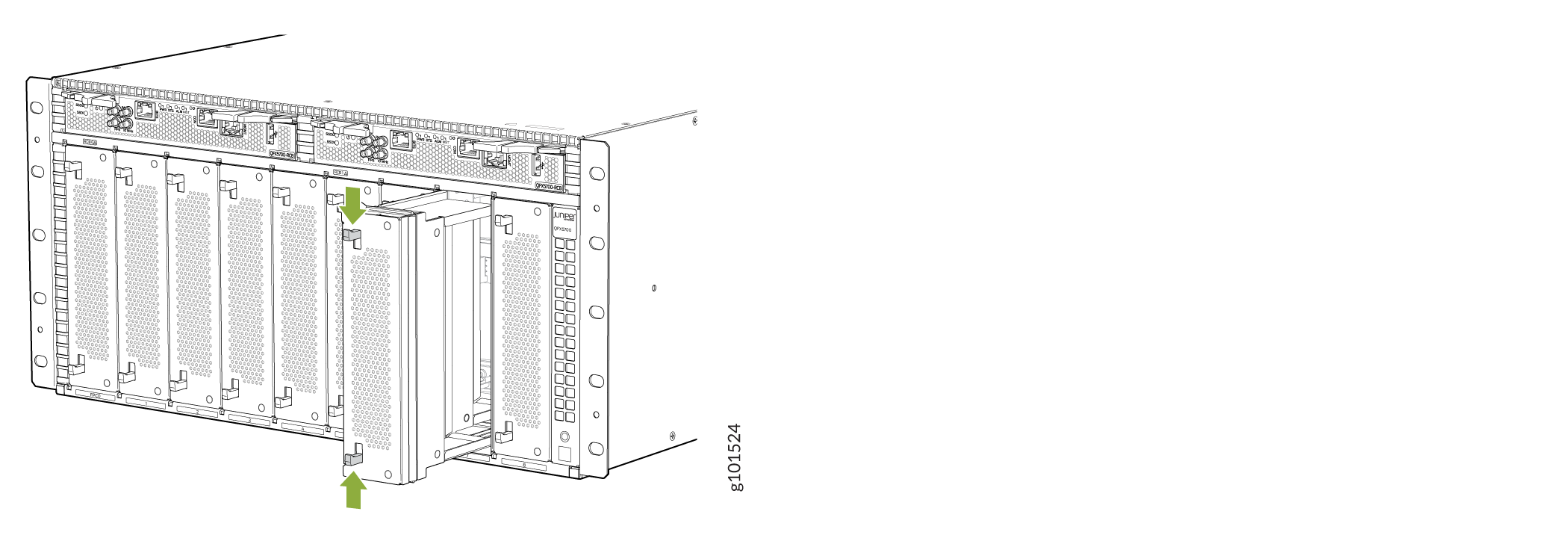

卸下有故障的 FPC（请参阅从 ACX7509 路由器中移除灵活的 PIC 集中器），或者，如果安装了 FPC 空白（JNP5K-FPC-BLNK），按空件上的控点，然后轻轻地将空插槽中的空件从插槽中拉出（请参阅图 3）。
图 3：移除 FPC 空白

谨慎：

请勿通过握住面板上的边缘连接器或手柄来提升 FPC。手柄和边缘连接器都无法支持 FPC 的重量。通过把手或边缘连接器抬起 FPC 可能会弯曲连接器，这可能会导致 FPC 无法正确固定在机箱中。
从防静电袋中取出 FPC，在将其安装到机箱中之前，检查其是否损坏。
一只手抬起 FPC，另一只手支撑下边缘。
将 FPC 轻轻滑入开放式插槽，直到弹出器手柄接合并开始关闭。

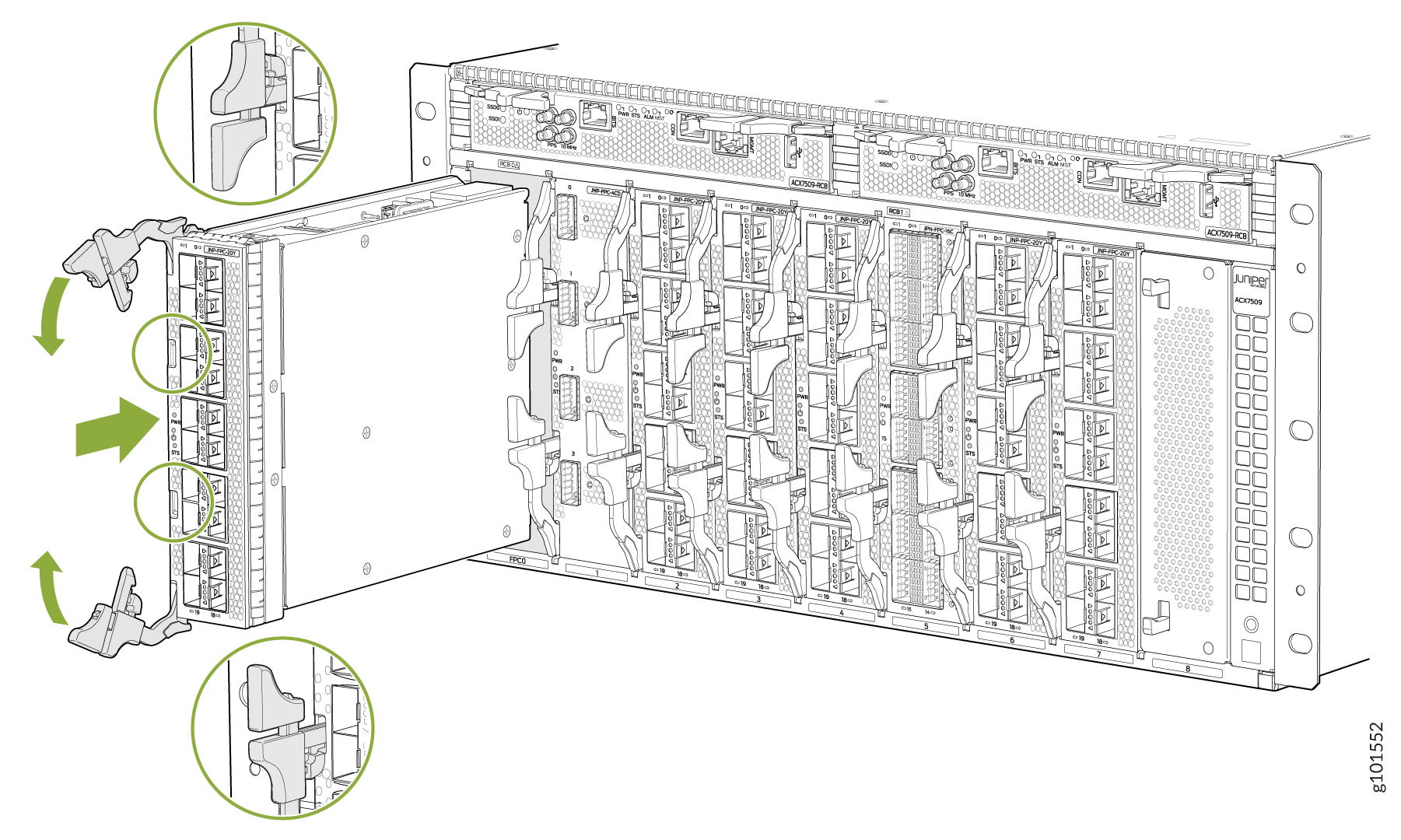

抓住两个弹出器手柄，向内折叠，直到它们锁定到 FPC 的位置（请参阅图 4）。
图 4：安装 ACX7509 FPC

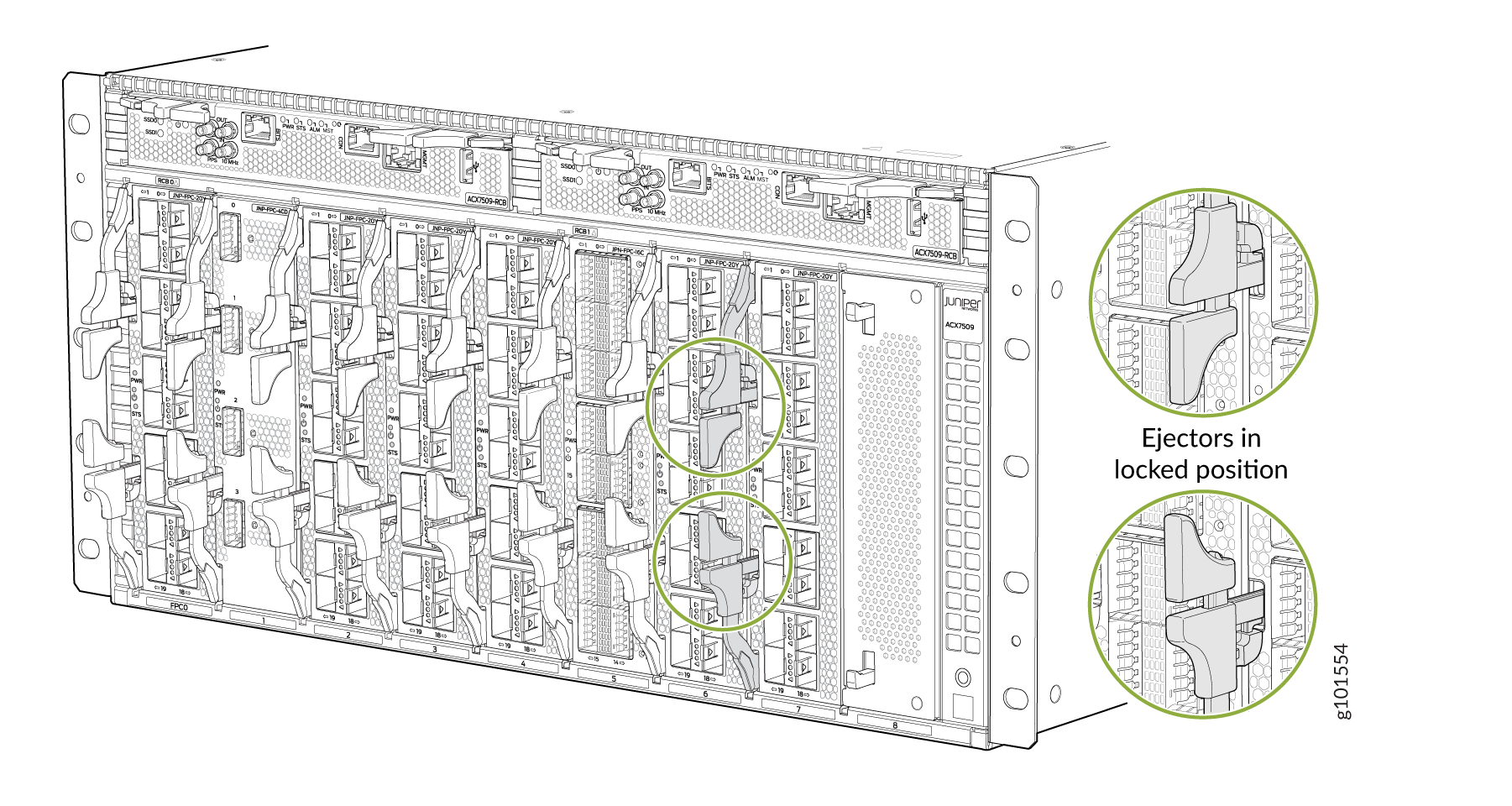

确保弹出器牢牢锁定在位置（请参阅图 5）。
图 5：如何锁定弹出器
使用 request-chassis-fpc 插槽slot-number联机命令将 FPC 联机。使用 show chassis fpc 命令验证状态信息。
