安装 AP34 接入点

本主题提供 AP34 的各种安装选项。您可以将 AP 安装在墙壁、天花板或接线盒上。AP 随附一个通用安装支架，可用于所有安装选项。要将 AP 安装在天花板上，您需要根据天花板类型订购额外的适配器。

注意：

我们建议您在挂载接入点之前声明接入点。声明代码位于 AP 的背面，在安装 AP 后可能难以访问声明代码。有关声明 AP 的信息，请参阅 声明瞻博网络接入点。

AP34 支持的安装支架

表 1 列出了可用于 AP34 的括号。

表 1：AP34 的安装支架
部件号 说明
安装支架
APBR-U

用于 T 型杆和干墙安装的通用支架
支架适配器
APBR-ADP-T58 用于在 5/8 英寸上安装 AP 的支架。螺纹杆
APBR-ADP-M16 用于将接入点安装在 16 mm 螺纹杆上的支架
APBR-ADP-T12 用于将 AP 安装在 1/2 英寸上的支架适配器。螺纹杆
APBR-ADP-CR9 支架适配器，用于将 AP 安装在嵌入式 9/16 英寸上。T 型杆或通道导轨
APBR-ADP-RT15 用于将接入点安装在嵌入式 15/16 英寸上的支架适配器。T 型杆
APBR-ADP-WS15 用于将接入点安装在嵌入式 1.5 英寸上的支架适配器。T 型杆
注意：

瞻博网络接入点随附通用支架 APBR-U。如果您需要其他支架，则必须单独订购。

用于瞻博网络接入点的通用安装支架 （APBR-U）

通用安装支架 APBR-U 可用于所有类型的安装选项，例如，在墙壁、天花板或接线盒上。 图 1 显示了 APBR-U。将 AP 安装在接线盒上时，您需要使用编号孔插入螺钉。使用的编号孔因接线盒的类型而异。

图 1：瞻博网络接入点的通用安装支架 （APBR-U） Universal Mounting Bracket (APBR-U) for Juniper Access Points

如果要将 AP 安装在墙上，请使用具有以下规格的螺钉：

  • 螺丝头直径：1/4 英寸（6.3 毫米）

  • 长度：至少 2 英寸（50.8 毫米）

下表列出了用于特定安装选项所需的支架孔。

孔号 安装选项
1

  • 美国单单元接线盒

  • 3.5 英寸圆形接线盒

  • 4 英寸圆形接线盒
2

  • 美式双联接线盒

  • 墙

  • 天花板
3

  • 美国 4 英寸方形接线盒
4

  • 欧式接线盒

This is the new Mist BR-U bracket that works for all our indoor APs. We'll ship with the shoulder screws already installed, so attached to the BR-U bracket as follows. You will note a strong click when the locking lever engages. To remove, you need to gently push the lever out of the way and slide the AP back out.

将接入点安装在单单元或 3.5 英寸或 4 英寸圆形接线盒上

您可以将接入点 （AP） 安装在美式单单元或 3.5 英寸设备上。或 4 英寸。圆形接线盒，使用我们与 AP 一起运送的通用安装支架 （APBR-U）。要在单单元接线盒上安装 AP：
  1. 使用两个螺钉将安装支架连接到单单元接线盒。确保将螺钉插入标记为 1 的孔中，如图 2 所示。

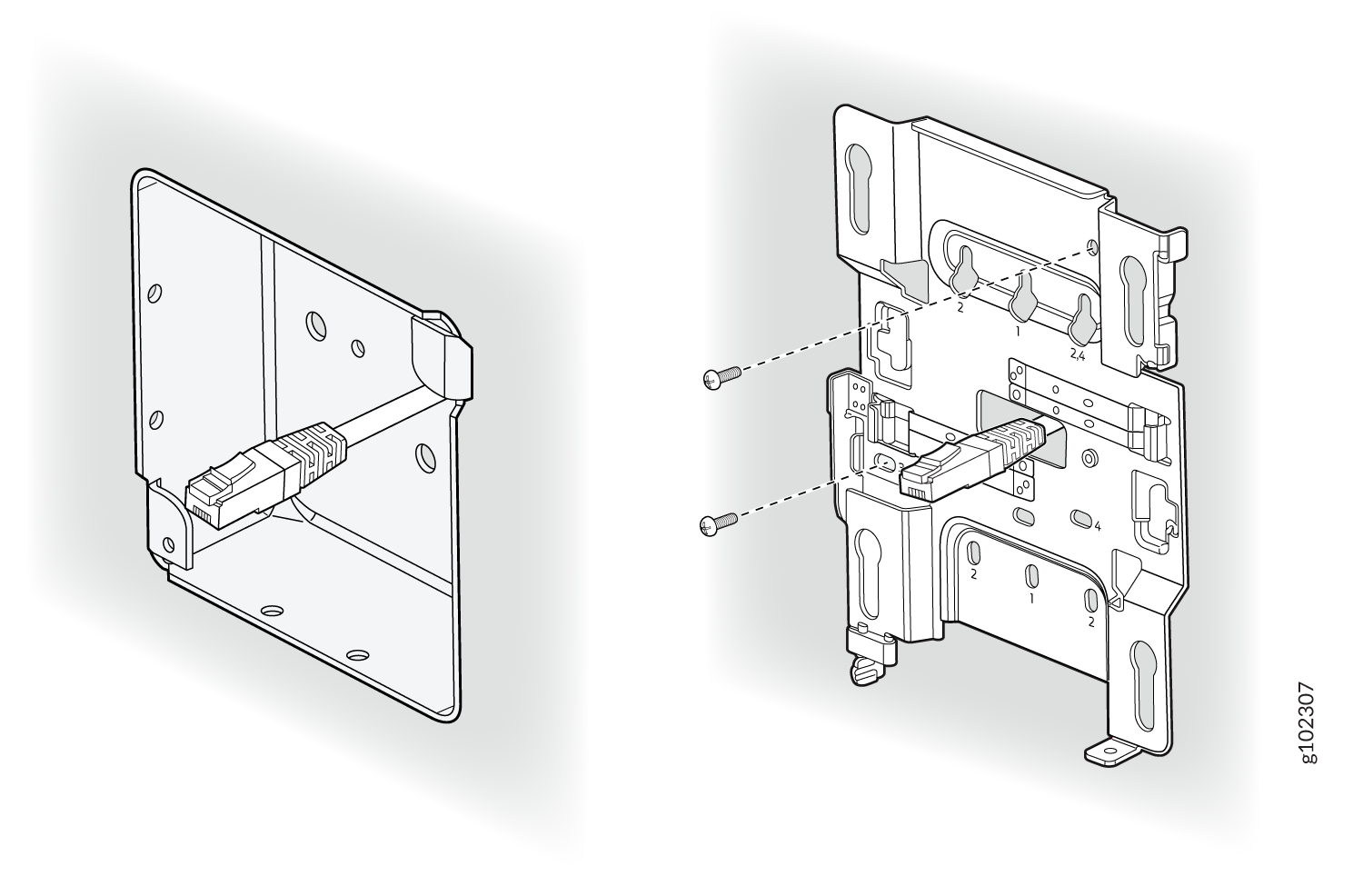

    图 2：将 APBR-U 安装支架连接到单单元接线盒 Attach the APBR-U Mounting Bracket to the Single-Gang Junction Box
  2. 将以太网电缆穿过支架。
  3. 放置接入点，使接入点上的肩部螺钉与安装支架的锁孔啮合。滑动接入点并将其锁定到位。
    图 3：将 AP 安装在单单元接线盒 Mount the AP on the Single-Gang Junction Box上

This is a US single gang box and it attaches as shown here. And the AP would be installed normally.

This is a US 3 and 1/2 inch round and the BR-U attaches as shown here. And the AP would be installed normally. This is a US 4-inch round and the BR-U attaches as shown here. And the AP would be installed normally.

在双联接线盒上安装接入点

您可以使用我们与 AP 一起提供的通用安装支架 （APBR-U） 将接入点 （AP） 安装在双单元接线盒上。要在双单元接线盒上安装 AP：
  1. 使用四个螺钉将安装支架连接到双单元接线盒。确保将螺钉插入标记为 2 的孔中，如图 4 所示。

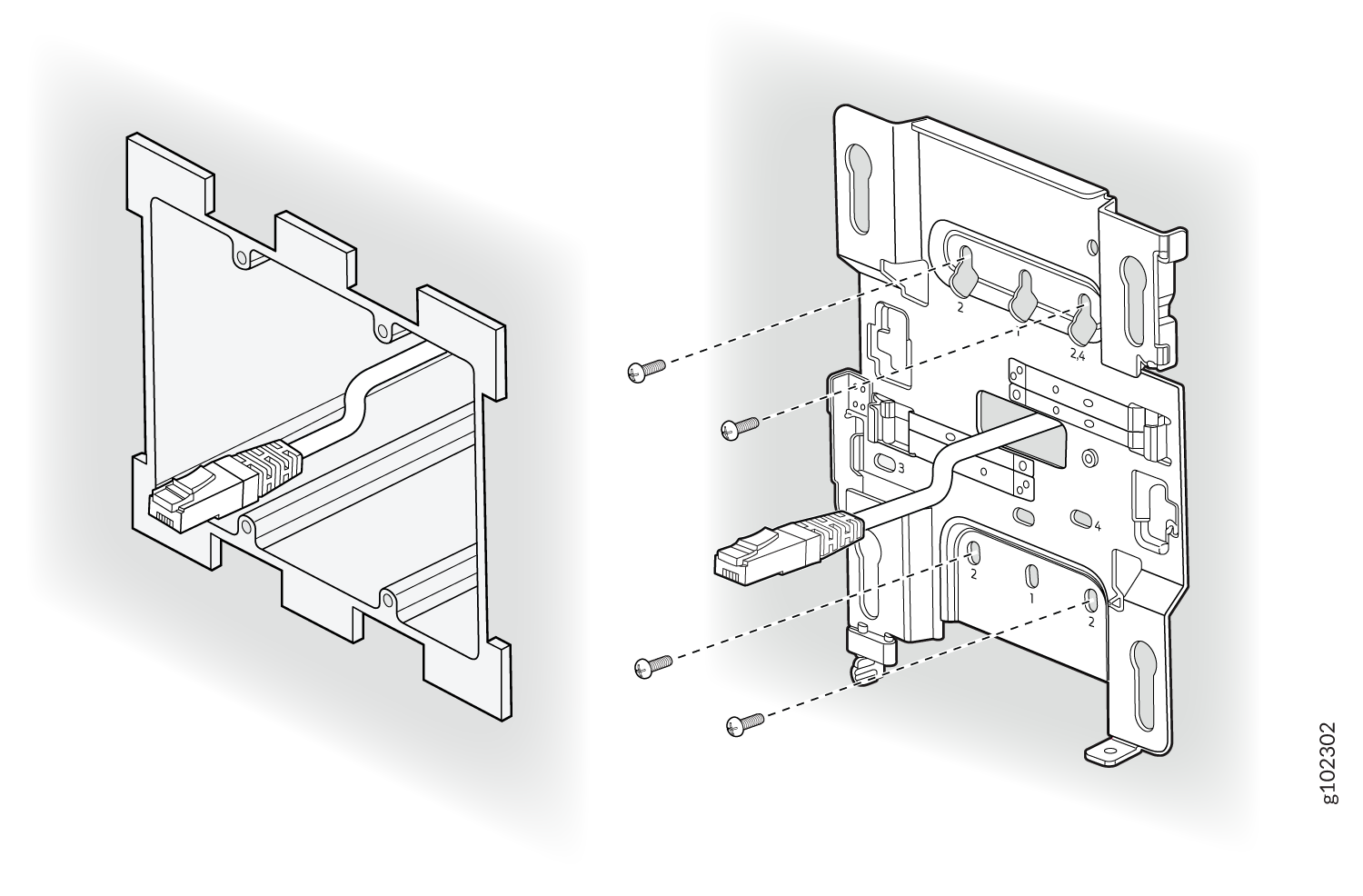

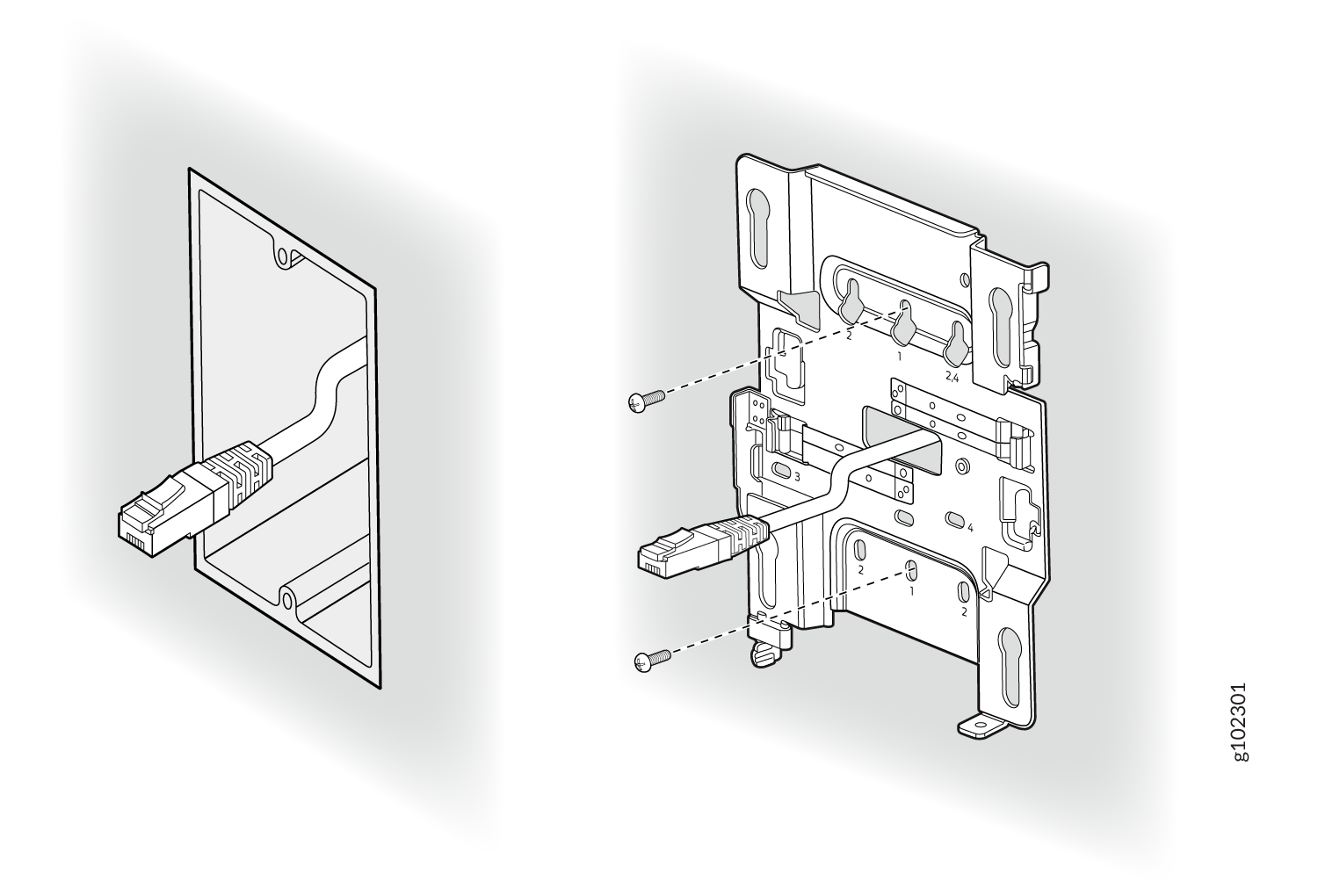

    图 4：将 APBR-U 安装支架连接到双联接线盒 Attach the APBR-U Mounting Bracket to the Double-Gang Junction Box
  2. 将以太网电缆穿过支架。
  3. 放置接入点，使接入点上的肩部螺钉与安装支架的锁孔啮合。滑动接入点并将其锁定到位。
    图 5：将 AP 安装在双联接线盒 Mount the AP on the Double-Gang Junction Box上

This is a US double gang box, and it attaches as shown here. And the AP would be installed normally

在欧盟接线盒上安装接入点

您可以使用 AP 随附的通用安装支架 （APBR-U） 在欧盟接线盒上安装接入点 （AP）。要将 AP 安装在欧盟接线盒上：
  1. 使用两个螺钉将安装支架连接到欧式接线盒。确保将螺钉插入标记为 4 的孔中，如图 6 所示。

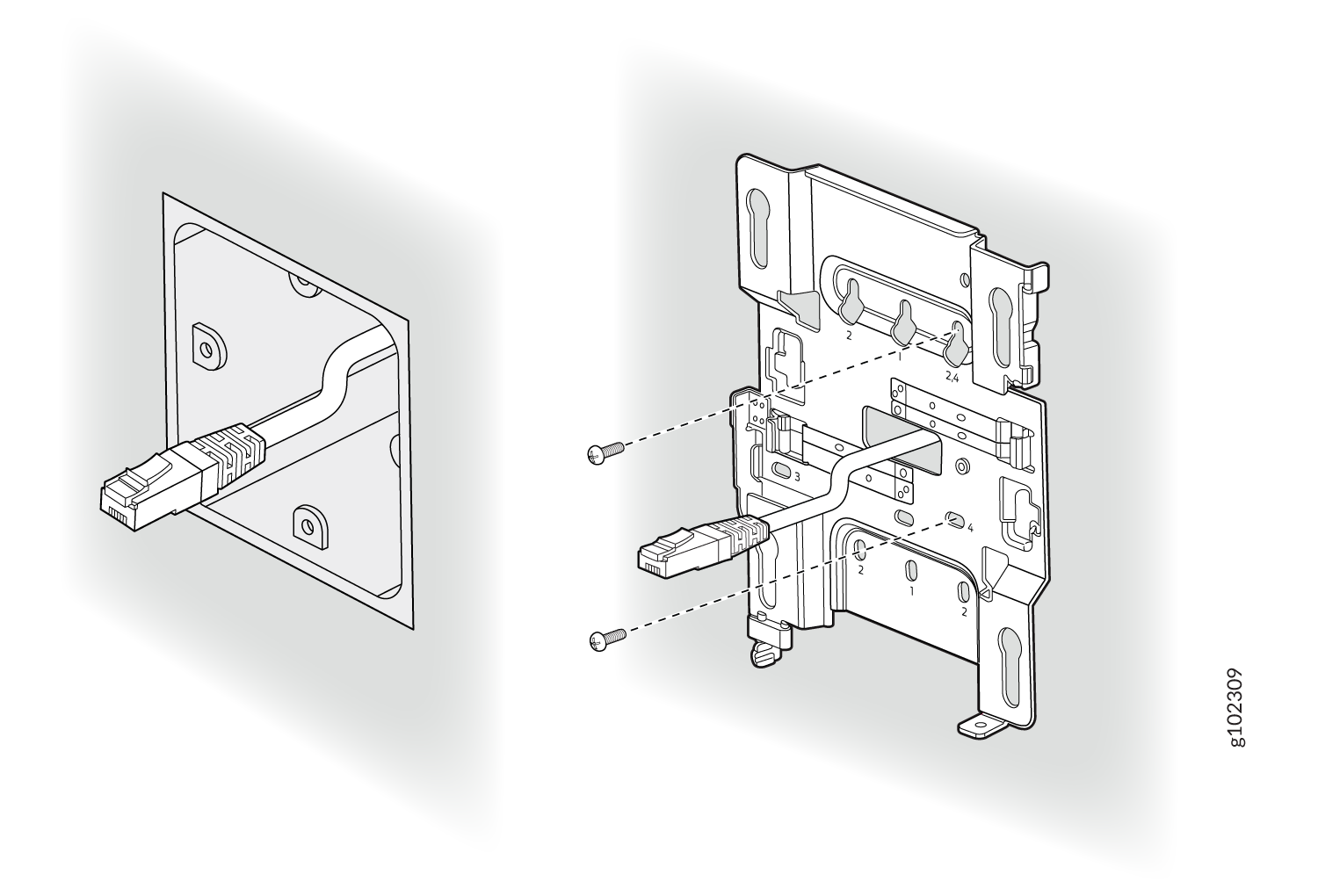

    图 6：将 APBR-U 安装支架连接到欧盟接线盒 Attach the APBR-U Mounting Bracket to an EU Junction Box
  2. 将以太网电缆穿过支架。
  3. 放置接入点，使接入点上的肩部螺钉与安装支架的锁孔啮合。滑动接入点并将其锁定到位。
    图 7：在欧盟接线盒 Mount an Access Point on an EU Junction Box上安装接入点

在美国 4 英寸方形接线盒上安装接入点

在美国 4 英寸设备上安装接入点 （AP）方形接线盒：
  1. 使用两个螺钉将安装支架连接到 4 英寸方形接线盒。确保将螺钉插入标记为 3 的孔中，如图 8 所示。
    图 8：将安装支架 （APBR-U） 连接到美国 4 英寸方形接线盒 Attach the Mounting Bracket (APBR-U) to a US 4-Inch Square Junction Box
  2. 将以太网电缆穿过支架。
  3. 放置接入点，使接入点上的肩部螺钉与安装支架的锁孔啮合。滑动接入点并将其锁定到位。
    图 9：将 AP 安装在美国 4 英寸方形接线盒 Mount the AP on a US 4-Inch Square Junction Box上

This is a US 4 inch square mount and attaches as shown here. And the AP would be installed normally.

将接入点安装在 9/16 英寸或 15/16 英寸 T 型杆上

在 9/16 英寸上安装接入点 （AP）。或 15/16 英寸天花板 T 型杆：
  1. 将通用安装支架 （APBR-U） 连接到 T 形杆上。

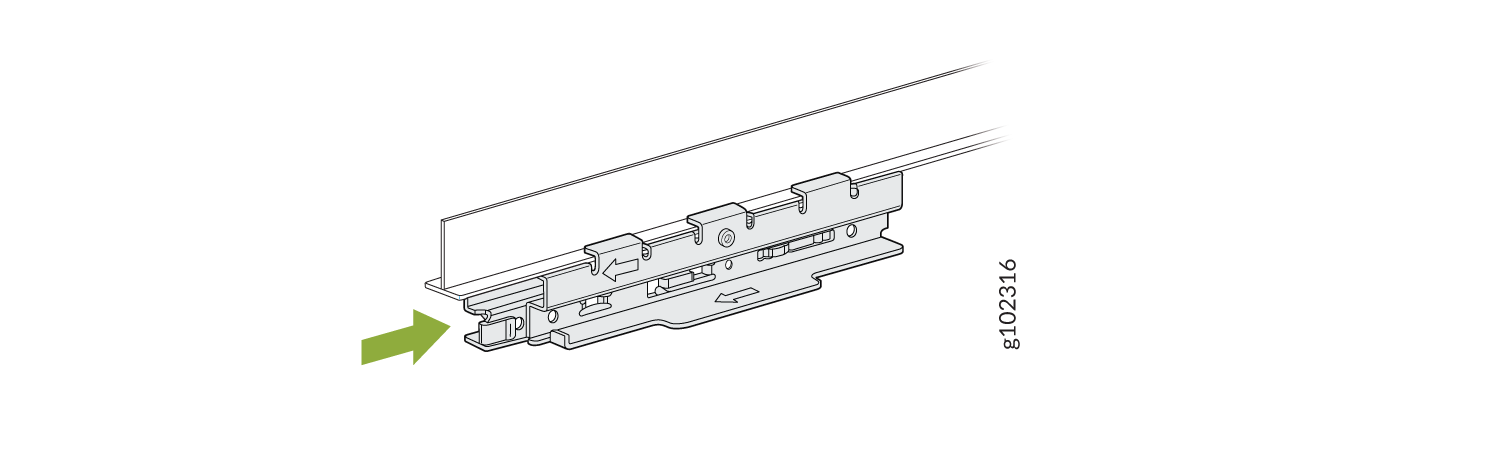

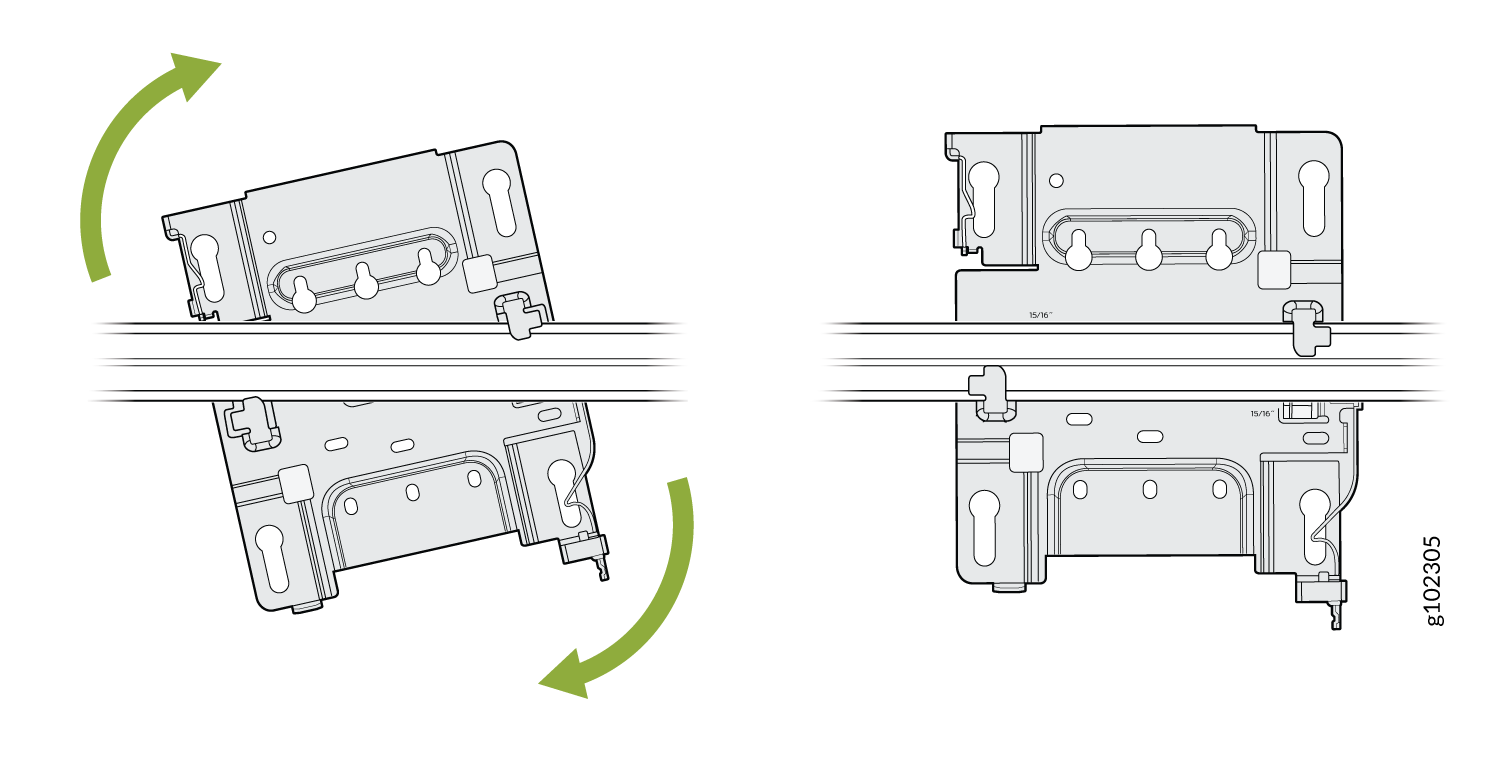

    图 10：将安装支架 （APBR-U） 连接到 9/16 英寸或 15/16 英寸。T 型杆 Attach the Mounting Bracket (APBR-U) to a 9/16-in. or 15/16-in. T-Bar
  2. 旋转支架，直到听到明显的咔嗒声，这表示支架已锁定到位。

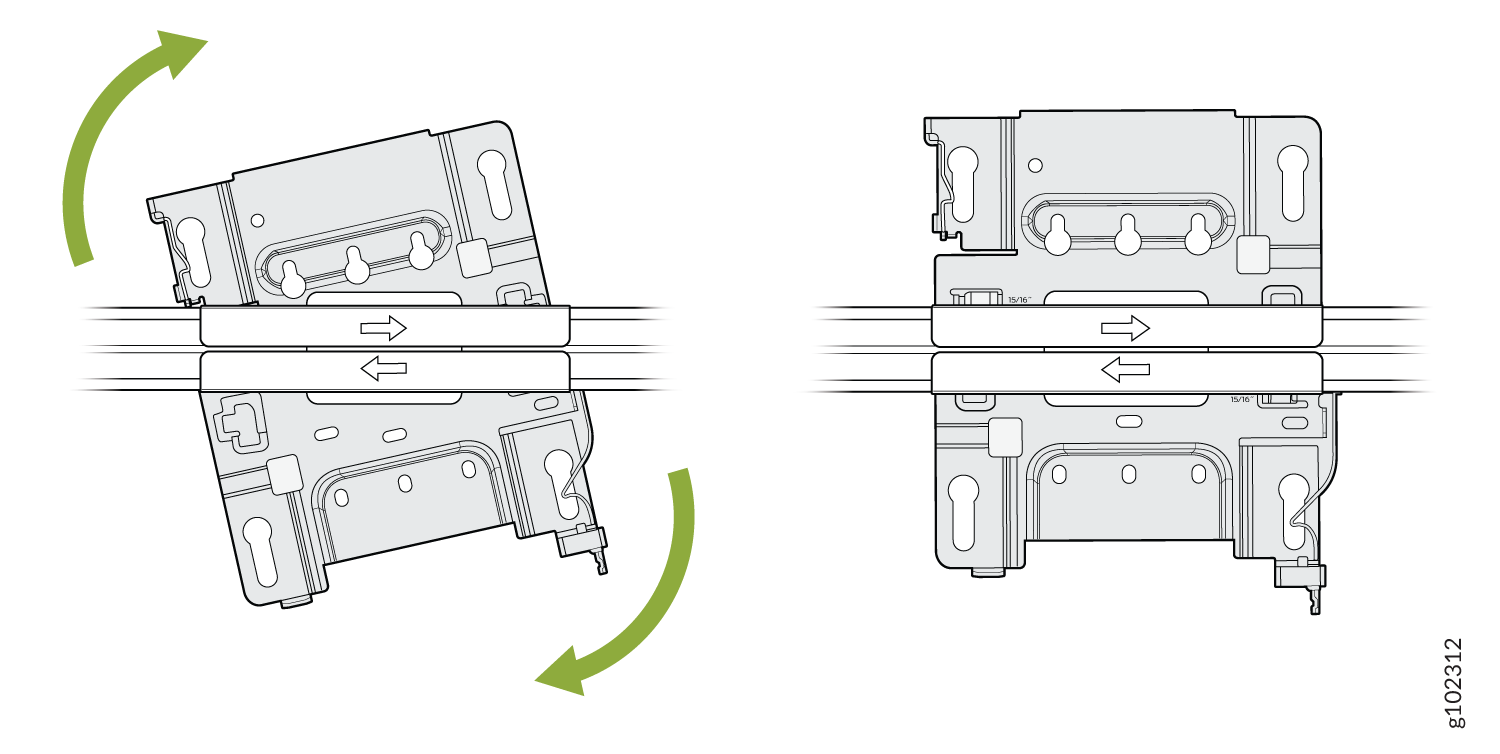

    图 11：将安装支架 （APBR-U） 锁定到 9/16 英寸或 15/16 英寸。T 型杆 Lock the Mounting Bracket (APBR-U) to a 9/16-in. or 15/16-in. T-Bar
  3. 放置接入点，使安装支架的锁孔与接入点上的肩部螺钉啮合。 滑动接入点并将其锁定到位。

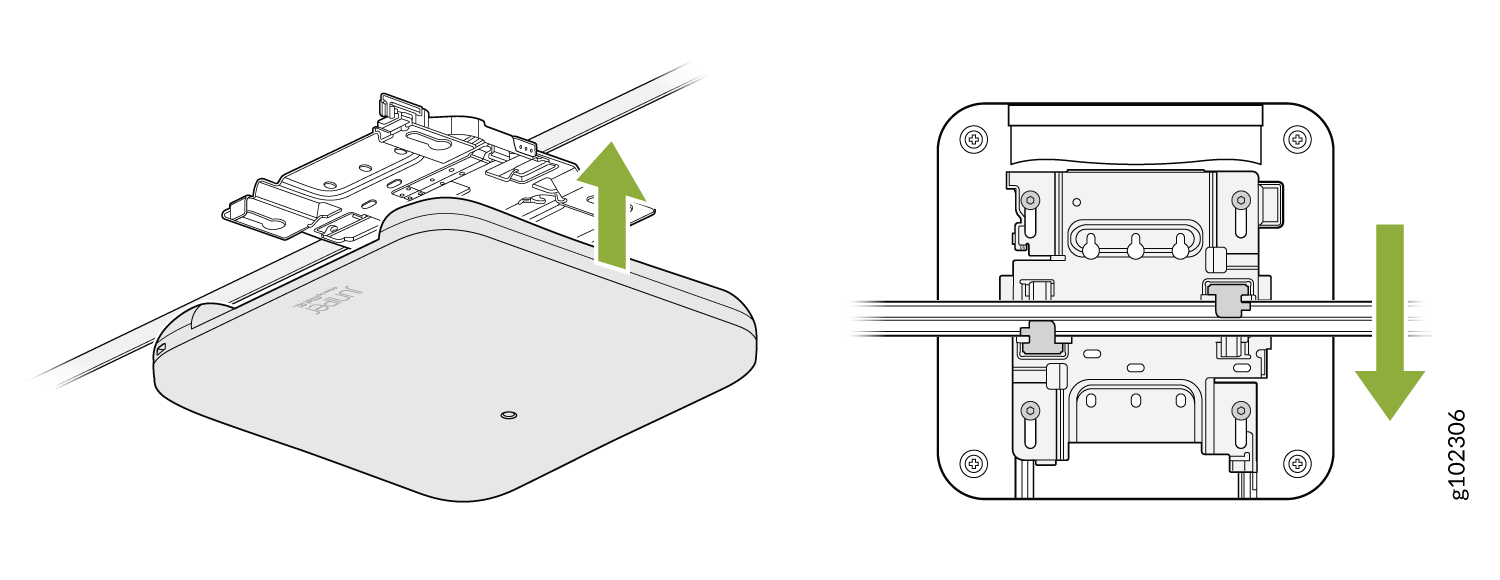

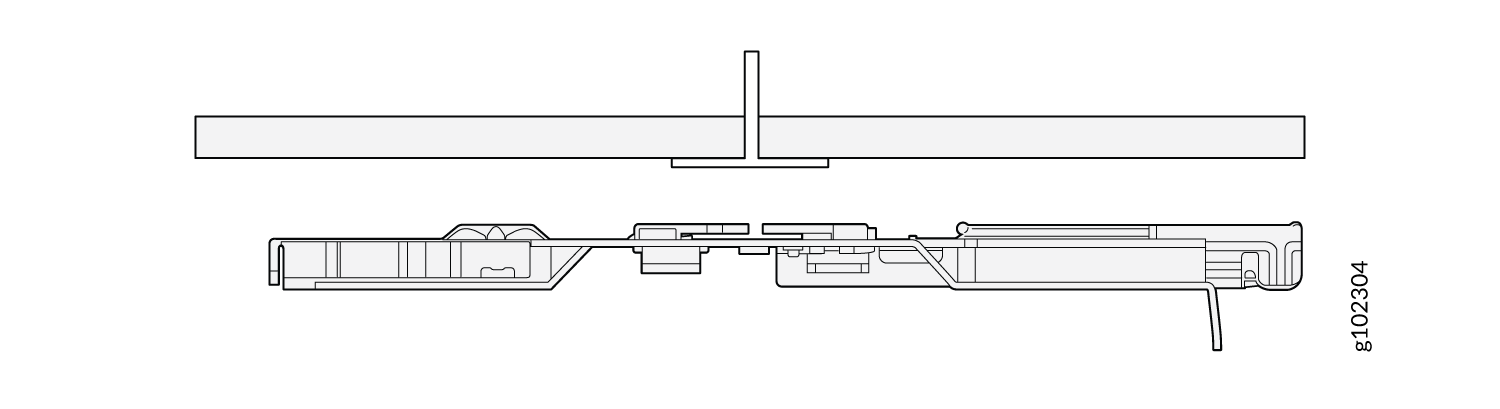

    图 12：将 AP 连接到 9/16 英寸或 15/16 英寸。T 型杆 Attach the AP to a 9/16-in. or 15/16-in. T-Bar

You can directly connect to 9/16ths or 15/16ths T-bar by using these flanges and inserting the bracket as shown. You will hear a click when properly installed. To disconnect, please press the clips as shown and remove the AP. The AP would then be hung as shown. Again, to remove the AP, you must gently press the security lever while you slide it out.

将接入点安装在嵌入式 15/16 英寸 T 型杆上

您需要使用适配器 （ADPR-ADP-RT15） 和安装支架 （APBR-U） 在嵌入式 15/16 英寸上安装接入点 （AP）。天花板 T 型杆。您需要单独订购 ADPR-ADP-RT15 适配器。
  1. 将 ADPR-ADP-RT15 适配器连接到 T 型杆。

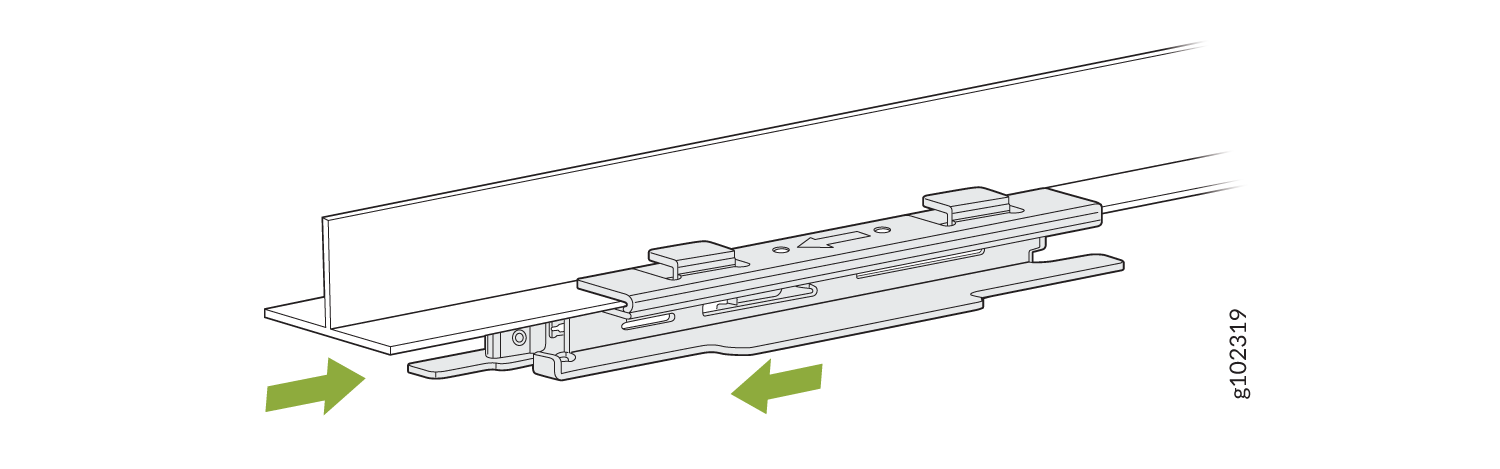

    图 13：将 ADPR-ADP-RT15 适配器连接到 T 型杆 Attach the ADPR-ADP-RT15 Adapter to the T-Bar
  2. 将通用安装支架 （APBR-U） 连接到适配器。旋转支架，直到听到明显的咔嗒声，这表示支架已锁定到位。
    图 14：将安装支架 （APBR-U） 连接到 ADPR-ADP-RT15 适配器 Attach the Mounting Bracket (APBR-U) to the ADPR-ADP-RT15 Adapter
  3. 放置接入点，使安装支架的锁孔与接入点上的肩部螺钉啮合。 滑动接入点并将其锁定到位。

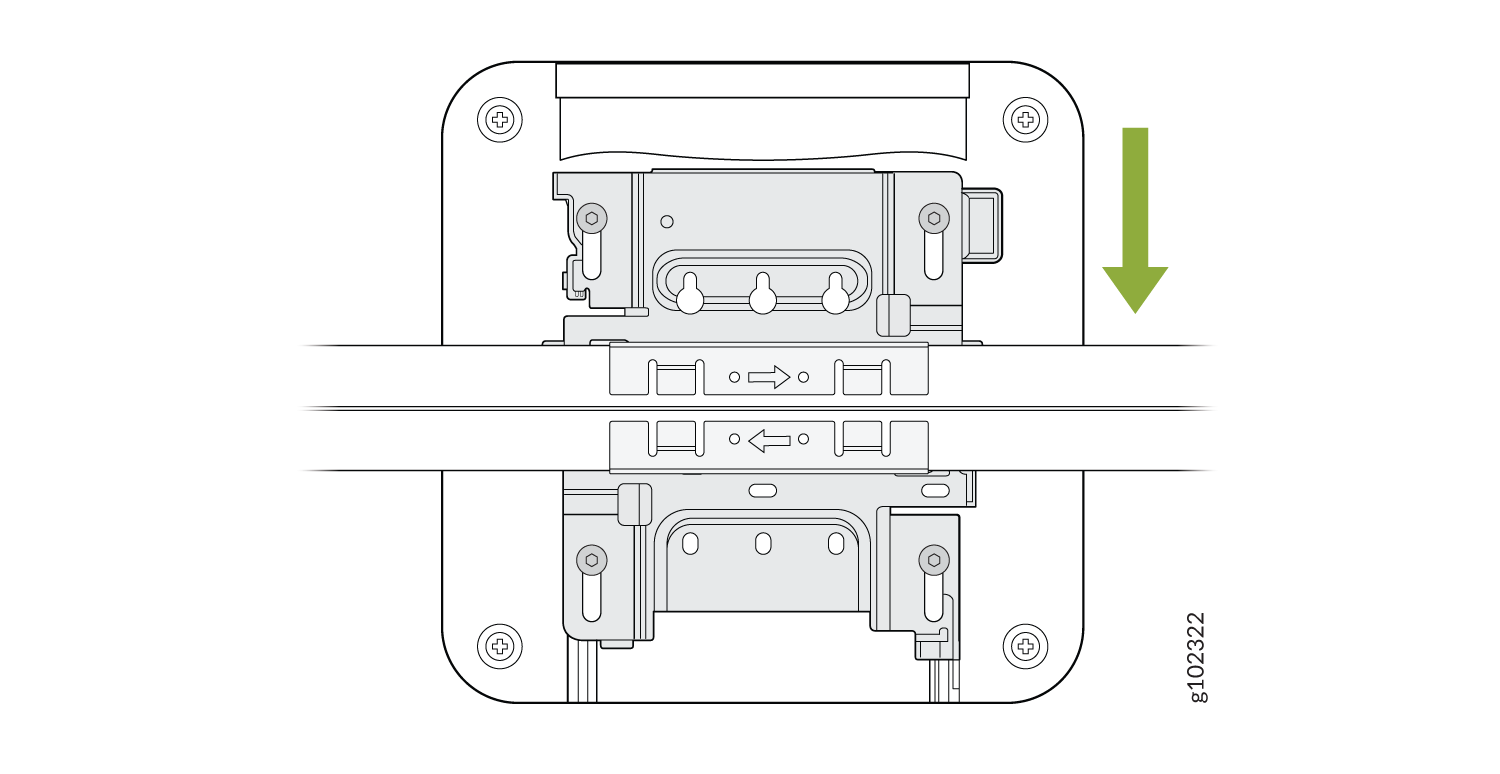

    图 15：将 AP 连接到嵌入式 15/16 英寸 T 型杆 Attach the AP to a Recessed 15/16-Inch T-Bar

将接入点安装在嵌入式 9/16 英寸 T 型杆或通道导轨上

在嵌入式 9/16 英寸上安装接入点 （AP）。天花板 T 型杆，您需要使用 ADPR-ADP-CR9 适配器以及安装支架 （APBR-U）。
  1. 将 ADPR-ADP-CR9 适配器连接到 T 型杆或通道导轨。

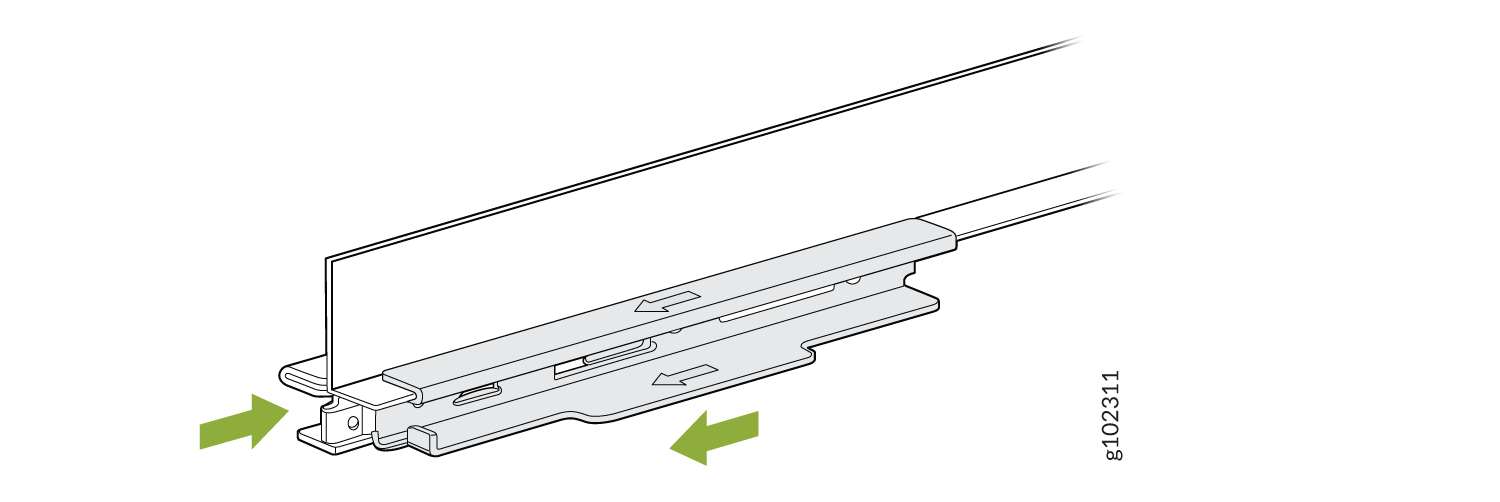

    图 16：将 ADPR-ADP-CR9 适配器连接到嵌入式 9/16 英寸 T 型杆 Attach the ADPR-ADP-CR9 Adapter to a Recessed 9/16-Inch T-Bar

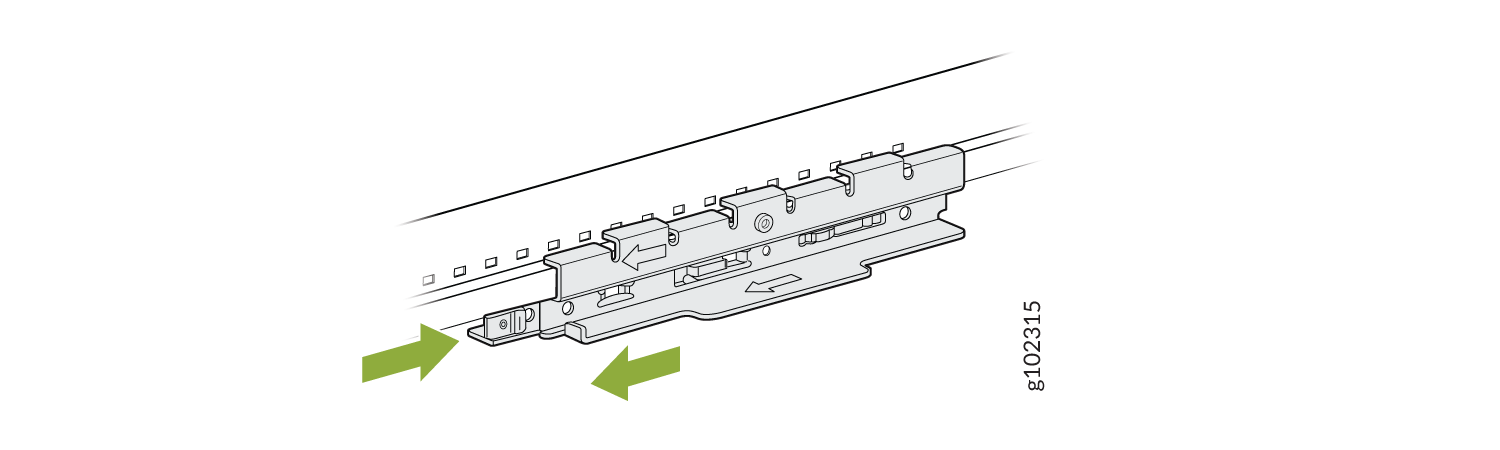

    图 17：将 ADPR-ADP-CR9 适配器连接到嵌入式 9/16 英寸通道导轨 Attach the ADPR-ADP-CR9 Adapter to a Recessed 9/16-Inch Channel Rail
  2. 将通用安装支架 （APBR-U） 连接到适配器。旋转支架，直到听到明显的咔嗒声，这表示支架已锁定到位。

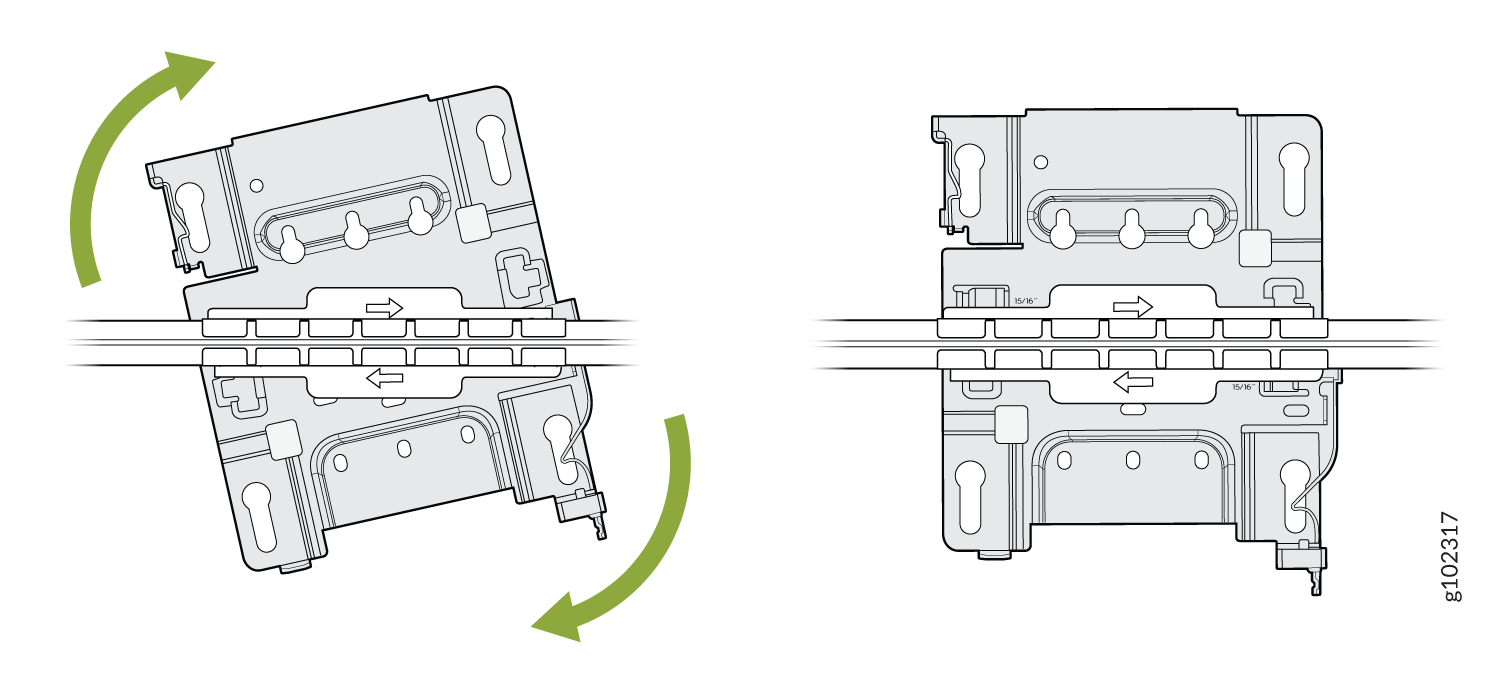

    图 18：将 APBR-U 安装支架连接到 ADPR-ADP-CR9 适配器 Attach the APBR-U Mounting Bracket to the ADPR-ADP-CR9 Adapter
  3. 放置接入点，使安装支架的锁孔与接入点上的肩部螺钉啮合。 滑动接入点并将其锁定到位。

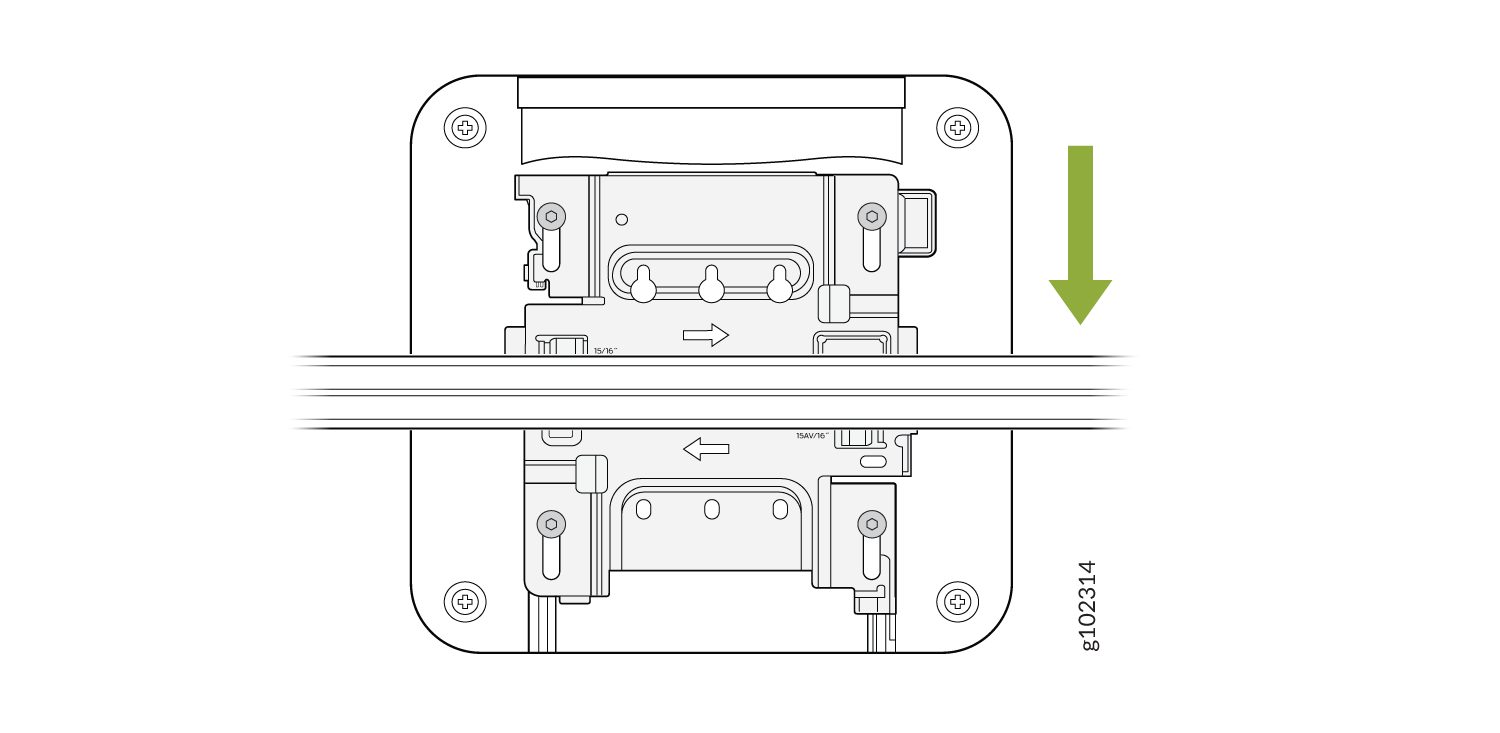

    图 19：将 AP 连接到嵌入式 9/16 英寸。T 型杆或通道导轨 Attach the AP to a Recessed 9/16-in. T-Bar or Channel Rail

For recessed channel ceilings, we use this mount as shown to clip onto the channel. You could then attach the BRU just like you did with the T-bar install shown earlier. To remove it, it's the same process. Sometimes you need to mount to a recessed T-bar and this is the adapter for that, the same theory as the channel adapter.

将接入点安装在 1.5 英寸 T 型杆上

在 1.5 英寸天花板 T 型杆，您将需要 ADPR-ADP-WS15 适配器。您需要单独订购适配器。
  1. 将 ADPR-ADP-WS15 适配器连接到 T 型杆。
    图 20：将 ADPR-ADP-WS15 适配器连接到 1.5 英寸 T 型杆 Attach the ADPR-ADP-WS15 Adapter to a 1.5-Inch T-Bar
  2. 将通用安装支架 （APBR-U） 连接到适配器。旋转支架，直到听到明显的咔嗒声，这表示支架已锁定到位。
    图 21：将 APBR-U 安装支架连接到 ADPR-ADP-WS15 适配器 Attach the APBR-U Mounting Bracket to the ADPR-ADP-WS15 Adapter
  3. 放置接入点，使安装支架的锁孔与接入点上的肩部螺钉啮合。 滑动接入点并将其锁定到位。

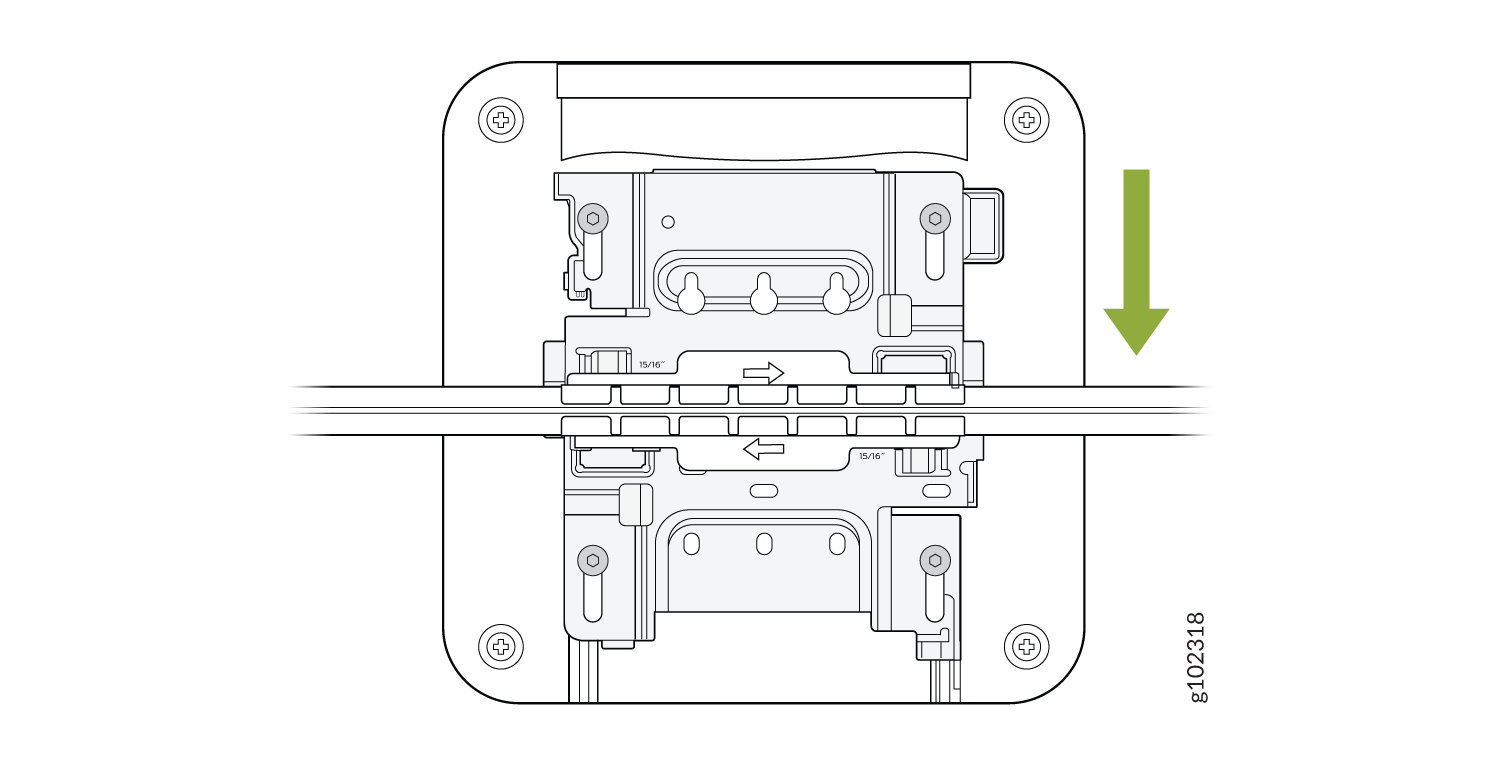

    图 22：将 AP 连接到 1.5 英寸 T 型杆 Attach the AP to a 1.5-Inch T-Bar

将接入点安装在 1/2 英寸螺纹杆上

在 1/2 英寸上安装接入点 （AP）。螺纹杆，您需要使用 APBR-ADP-T12 支架适配器和通用安装支架 APBR-U。
  1. 将 APBR-ADP-T12 支架适配器连接到 APBR-U 安装支架。旋转支架，直到听到明显的咔嗒声，这表示支架已锁定到位。
    图 23：将 APBR-ADP-T12 支架适配器连接到 APBR-U 安装支架 Attach the APBR-ADP-T12 Bracket Adapter to the APBR-U Mounting Bracket
  2. 使用螺钉将适配器固定到支架上。

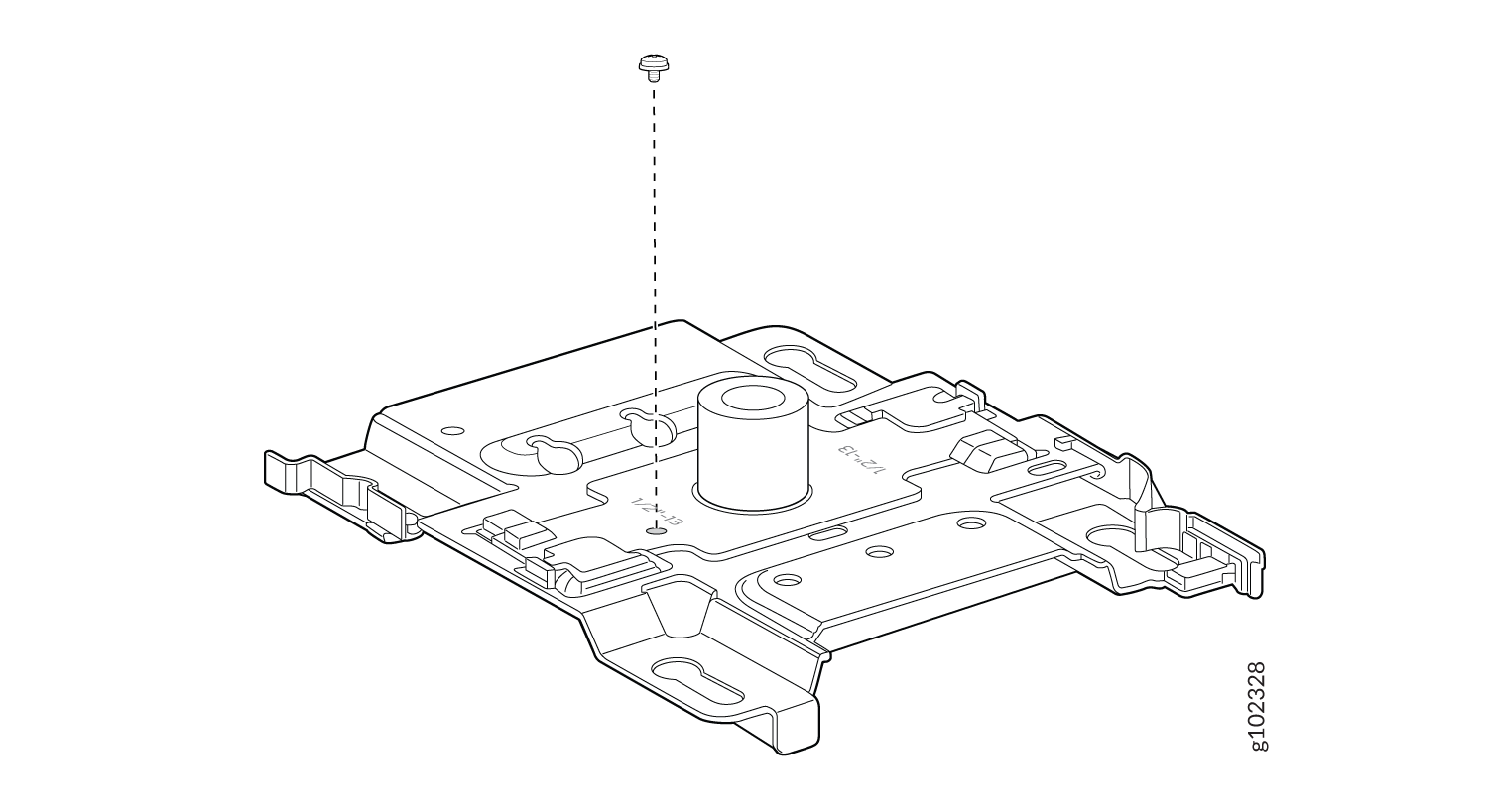

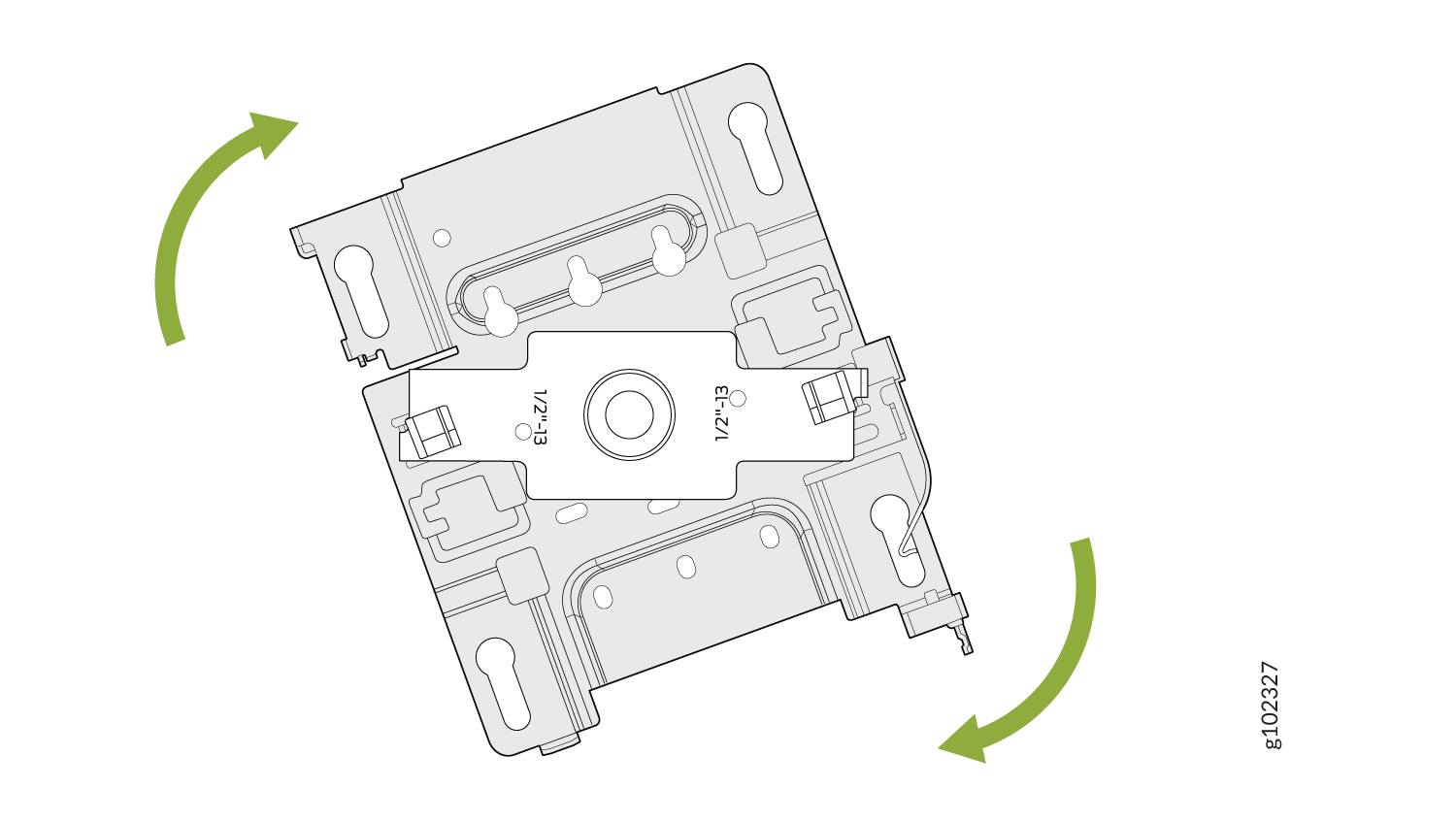

    图 24：将 APBR-ADP-T12 支架适配器固定到 APBR-U 安装支架 Secure the APBR-ADP-T12 Bracket Adapter to the APBR-U Mounting Bracket
  3. 使用提供的锁紧垫圈和螺母将支架组件（支架和适配器）连接到 1/2 英寸螺纹杆上

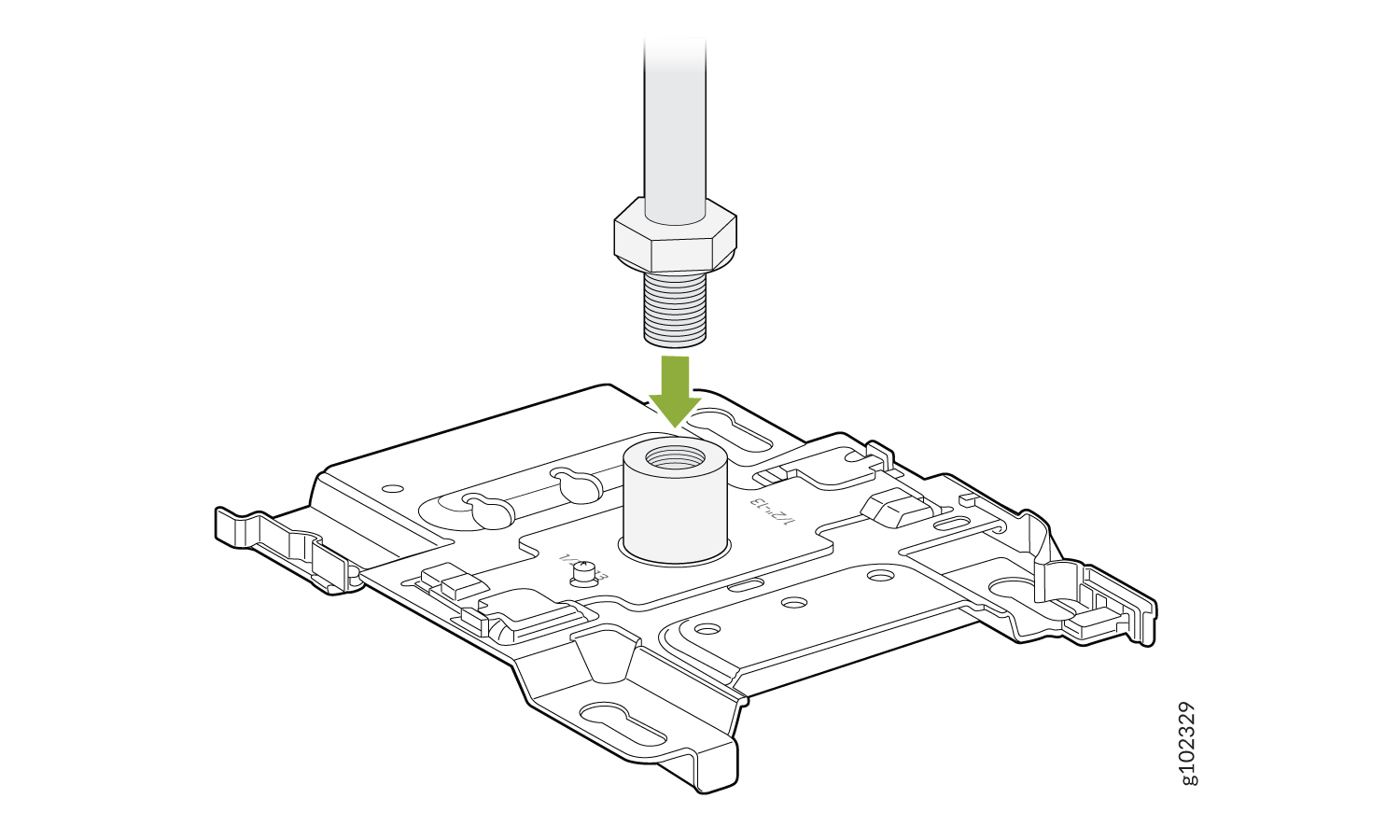

    图 25：将 APBR-ADP-T12 和 APBR-U 支架组件连接到 1/2 英寸螺纹杆 Attach the APBR-ADP-T12 and APBR-U Bracket Assembly to the ½-Inch Threaded Rod
  4. 放置接入点，使接入点上的肩部螺钉与安装支架的锁孔啮合。滑动接入点并将其锁定到位。

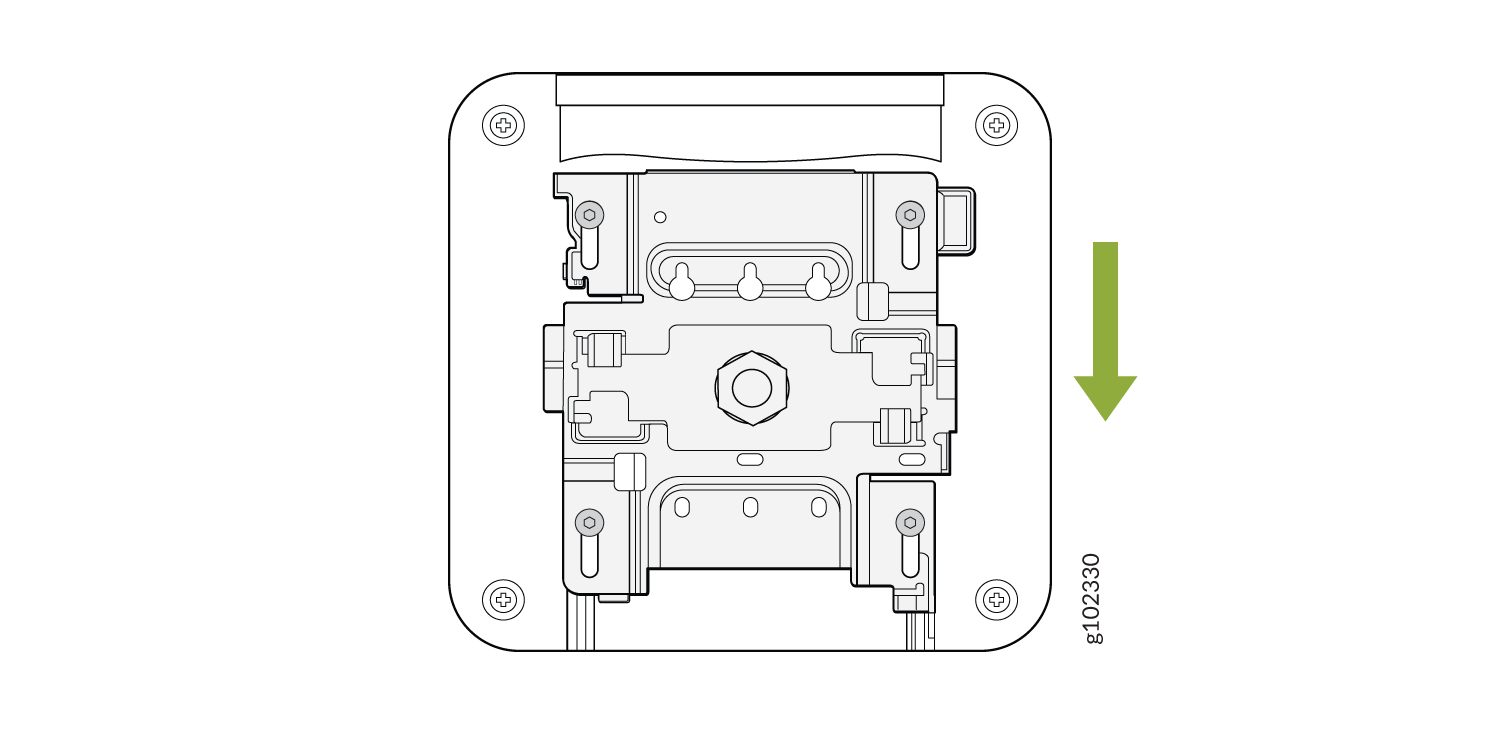

    图 26：将 AP 安装在 1/2 英寸上。螺纹杆 Mount the AP on a 1/2-in. Threaded Rod

将 AP24 或 AP34 安装在 5/8 英寸螺纹杆上

在 5/8 英寸上安装接入点 （AP）。螺纹杆，您需要使用 APBR-ADP-T58 支架适配器和通用安装支架 APBR-U。
  1. 将 APBR-ADP-T58 支架适配器连接到 APBR-U 安装支架。旋转支架，直到听到明显的咔嗒声，这表示支架已锁定到位。
    图 27：将 APBR-ADP-T58 支架适配器连接到 APBR-U 安装支架 Attach the APBR-ADP-T58 Bracket Adapter to the APBR-U Mounting Bracket
  2. 使用螺钉将适配器固定到支架上。
    图 28：将 APBR-ADP-T58 支架适配器固定到 APBR-U 安装支架 Secure the APBR-ADP-T58 Bracket Adapter to the APBR-U Mounting Bracket
  3. 使用提供的锁紧垫圈和螺母将支架组件（支架和适配器）连接到 5/8 英寸螺纹杆上
    图 29：将 APBR-ADP-T58 和 APBR-U 支架组件连接到 5/8 英寸螺纹杆 Attach the APBR-ADP-T58 and APBR-U Bracket Assembly to the 5/8-Inch Threaded Rod
  4. 放置接入点，使接入点上的肩部螺钉与安装支架的锁孔啮合。滑动接入点并将其锁定到位。
    图 30：将 AP 安装在 5/8 英寸上。螺纹杆 Mount the AP on a 5/8-in. Threaded Rod

将 AP24 或 AP34 安装在 16 毫米螺纹杆上

要将接入点 （AP） 安装在 16 毫米螺纹杆上，您需要使用 APBR-ADP-M16 支架适配器和通用安装支架 APBR-U。
  1. 将 APBR-ADP-M16 支架适配器连接到 APBR-U 安装支架。旋转支架，直到听到明显的咔嗒声，这表示支架已锁定到位。
    图 31：将 APBR-ADP-M16 支架适配器连接到 APBR-U 安装支架 Attach the APBR-ADP-M16 Bracket Adapter to the APBR-U Mounting Bracket
  2. 使用螺钉将适配器固定到支架上。
    图 32：将 APBR-ADP-M16 支架适配器固定到 APBR-U 安装支架 Secure the APBR-ADP-M16 Bracket Adapter to the APBR-U Mounting Bracket
  3. 使用提供的锁紧垫圈和螺母将支架组件（支架和适配器）连接到 16 mm 螺纹杆上
    图 33：将 APBR-ADP-M16 和 APBR-U 支架组件连接到 1/2 英寸螺纹杆 Attach the APBR-ADP-M16 and APBR-U Bracket Assembly to the ½-Inch Threaded Rod
  4. 放置接入点，使接入点上的肩部螺钉与安装支架的锁孔啮合。滑动接入点并将其锁定到位。
    图 34：将 AP 安装在 16 mm 螺纹杆 Mount the AP on a 16-mm Threaded Rod上
