EX2300系统概述
EX2300交换机硬件概述
瞻博网络 EX 系列以太网交换机为企业市场(包括分支机构、园区和数据中心)提供可扩展的连接。该瞻博网络 EX2300 以太网交换机网络运行 瞻博网络 Junos 操作系统 (Junos OS),可提供第 2 层/第 3 层交换、路由和安全服务。
EX2300交换机为低密度环境提供连接。
交换机EX2300
经济型EX2300交换机提供经济型入门级独立解决方案,适用于分支机构、远程办事处和企业园区网络的接入层部署。1 Gbps 和 2.5 Gbps 接入端口选项提供高速选项,特别是在连接到 802.11ac Wave 2 接入点时。
高灵活性和一流的功能 — EX2300 交换机提供了业界最高级别的灵活性和功能,可支持数据、语音和视频环境,为统一企业通信提供可靠平台。
支持 瞻博网络 Junos Fusion Enterprise— EX2300 交换机可以用作卫星设备以支持多瞻博网络 Junos Fusion Enterprise部署,该部署可以将多个配线间组合为一个逻辑管理平台。在较小的网络中,一个EX2300个交换机虚拟机箱连接,使它们能够作为单个交换机进行管理。
EX2300交换机第一视图
EX2300交换机包括带 12 或 24 或 48 个支持 RJ-45 电缆连接器的内置网络端口的型号。紧凑型无风扇交换机EX2300-C 12 个 RJ-45 网络端口。
EX2300交换机提供:
最多六个 10 千兆位以太网上行链路端口,支持小型可插拔增强型 (SFP+) 收发器以及小型可插拔 (SFP) 收发器。
12 个(EX2300-C 交换机)、16、24、32 或 48 个内置千兆位以太网 RJ-45 网络端口,以及 10/100/1000 BASE-T 连接器。
八个或 16 个内置千兆位以太网 RJ-45 网络端口,带 100/1000/2500 BASE-T 连接器。
虚拟机箱 功能 — 您EX2300台交换机(包括 EX2300-C 交换机)以形成一个作为单个机箱管理的装置,称为 Virtual Chassis 。
以太网供电 RJ-45 PoE (PoE) 或 以太网供电 Plus (PoE+)(支持 PoE 的型号)。
上行链路端口
EX2300-C交换机有两个 10 千兆位以太网上行链路端口。EX2300交换机(EX2300-C交换机型号和 EX2300-48MP 交换机型号除外)有四个 10 千兆位以太网上行链路端口。该 EX2300-48MP 交换机型号具有六个 10 千兆位以太网上行链路端口。这些上行链路端口支持 SFP 和 SFP+ 收发器。您可使用这些上行链路端口作为网络端口,或者将这些端口配置为 虚拟机箱 端口 (VCP),并使用 SFP+ 收发器连接最多四个交换机,以形成一个虚拟机箱。
不能使用 SFP 收发虚拟机箱形成收发器。
要构成 虚拟机箱,您必须在每台交换机上显式配置一个上行链路端口,以作为 VCP 连接。请参阅 将 EX 系列或交换机上的上行链路QFX 系列设置为虚拟机箱端口。
有关受支持的光纤和铜质接口的信息,请参阅 EX2300 交换机上支持的 可插拔收发器。
控制台端口
EX2300交换机(EX2300-24MP 和 EX2300-48MP 交换机型号除外)有两个控制台端口:一个 RJ-45 控制台端口和一个 Mini-USB 类型 B 控制台端口。EX2300-24MP 和 EX2300-48MP 交换机型号具有一个 RJ-45 控制台端口。RJ-45 端口接受具有 RJ-45 连接器的电缆,而 Mini-USB Type-B 端口接受 Mini-B 插头(5 针)连接器,以将交换机连接到控制台管理设备。
电缆护罩
在EX2300-C上,您可以安装一个电缆护罩,以固定连接到交换机的电缆。电缆护罩的前部有插槽,您可以将所有电缆穿过这些插槽,以防电缆在连接后被意外拔掉或卸下。请参阅 在桌面或其他EX2300表面上安装 EX2300-C 交换机、使用螺丝在桌面或其他水平面安装 EX2300-C交换机,以及使用铁质材料在表面或表面下安装 EX2300-C交换机 。
安全插槽
机箱EX2300-C面板上具有一个安全插槽。您可以使用安全插槽使用标准电缆锁将机箱锁定并固定在安装场地。请参阅 在桌面或其他EX2300表面上安装 EX2300-C 交换机、使用螺丝在桌面或其他水平面安装 EX2300-C交换机,以及使用铁质材料在表面或表面下安装 EX2300-C交换机 。
以太网供电 (PoE) 端口
EX2300交换机提供或不带 PoE/PoE+ 功能。支持以太网PoE/PoE+ 的型号在所有 RJ-45 网络端口上均提供此支持。PoE端口通过网络电缆为设备(如 IP 电话、无线接入点和安全摄像机)提供电流,因此无需分离这些设备的电源线。上行链路端口不支持PoE。
IEEE 802.3at 4 类供电设备需要第 5 类或更高类别的以太网电缆。
本主题其余部分使用 术语 PoE 表示两者PoE PoE+,除非需要区分二者。
交换机的前面板EX2300
交换机的前面板EX2300-C组件构成:
RJ-45 网络端口 — 具体取决于交换机型号,可能是以下任意一种:
12 个 10/100/1000 BASE-T 千兆位以太网端口,PoE/PoE+ EX2300-C-12P
12 个 10/100/1000 BASE-T 千兆位以太网端口,PoE 12T EX2300-C 12T
一个 USB 端口
一个管理以太网端口
三个机箱状态 LED
带 PoE 功能的型号中的四个端口状态模式 LED,型号中三个端口状态模式 LED,不带PoE功能
一个出厂重置/模式按钮
一个小型 USB 控制台端口
一个 RJ-45 控制台端口
两个内置 10 千兆位以太网上行链路端口。您可以使用上行链路端口转发网络信息流,或者将其配置为 VCP,以EX2300交换机互连,虚拟机箱。
一个静电放电 (ESD) 点
图 1 显示了带 PoE 功能、12 个千兆位以太网端口的 EX2300-C 交换机的前面板, 图 2 显示了带 12 个不带 PoE 功能的 EX2300-C 交换机的前面板。

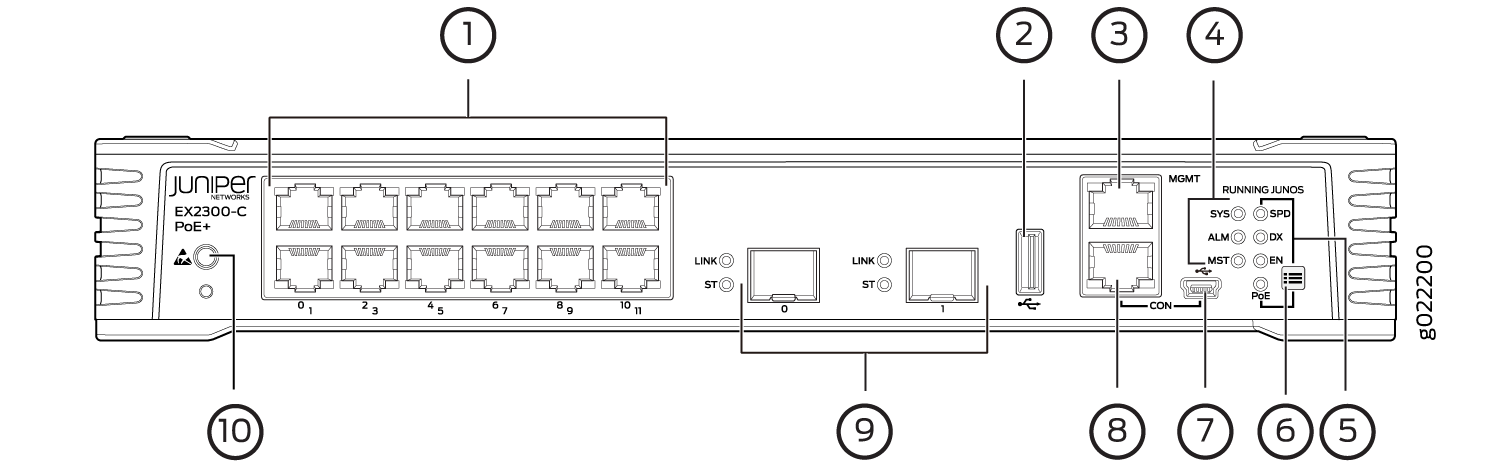

![Front Panel of an EX2300-C Switch with 12 Gigabit Ethernet Ports with PoE Capability](/documentation/us/en/hardware/ex2300/images/g022200.png)
1
—
RJ-45 网络端口
|
6
—
出厂重置/模式按钮
|
2
—
USB 端口
|
7
—
Mini-USB 控制台端口
|
3
—
管理以太网端口
|
8
—
RJ-45 控制台端口
|
4
—
机箱状态 LED
|
9
—
10 千兆位以太网上行链路端口
|
5
—
端口状态模式 LED。标记为 PoE 的 LED 仅在具有 PoE 能力的型号上显示。
|
10
—
ESD 点
|
![Front Panel of an EX2300-C Switch with 12 Gigabit Ethernet Ports without PoE Capability](/documentation/us/en/hardware/ex2300/images/g022215.png)
1
—
RJ-45 网络端口
|
6
—
出厂重置/模式按钮
|
2
—
USB 端口
|
7
—
Mini-USB 控制台端口
|
3
—
管理以太网端口
|
8
—
RJ-45 控制台端口
|
4
—
机箱状态 LED
|
9
—
10 千兆位以太网上行链路端口
|
5
—
端口状态模式 LED
|
10
—
ESD 点
|
EX2300 交换机(EX2300-C、EX2300-24MP 和 EX2300-48MP 交换机型号除外)的前面板由以下组件构成:
RJ-45 网络端口 — 具体取决于交换机型号,可能是:
24 个 10/100/1000 BASE-T 千兆位以太网端口,在 EX2300-24T 和 EX2300-24T-DC 型号中不带 PoE 功能
48 个 10/100/1000 BASE-T 千兆位以太网端口,在 EX2300-48T 型号中不带 PoE 功能
24 个 10/100/1000 BASE-T 千兆位以太网端口,在 EX2300-24P 型号中具有 PoE/PoE+ 功能
48 个 10/100/1000 BASE-T 千兆位以太网端口,在 EX2300-48P 型号中具有 PoE/PoE+ 功能
三个机箱状态 LED
带 PoE 的型号中的四个端口状态模式 LED,以及不带PoE功能型号中的三个端口状态PoE LED
一个出厂重置/模式按钮
一个小型 USB 控制台端口
四个内置 10 千兆位以太网上行链路端口。您可以使用这些端口转发网络信息流,或者将它们配置为 VCP,以EX2300交换机互连,虚拟机箱。
图3显示了带 PoE(EX2300-24MP 型号除外)的 24 个千兆位以太网端口的 EX2300 交换机的前面板,图4显示了带 48 个千兆位以太网端口(不包括 EX2300-48MP 型号)的 EX2300 交换机的前面板。
![Front Panel of an EX2300 Switch with 24 Gigabit Ethernet Ports with PoE Capability Except the EX2300-24MP Model](/documentation/us/en/hardware/ex2300/images/g022225.png)
1
—
RJ-45 网络端口
|
4
—
出厂重置/模式按钮
|
2
—
机箱状态 LED
|
5
—
Mini-USB 控制台端口
|
3
—
端口状态模式 LED。标记为 PoE 的 LED 仅在具有 PoE 能力的型号上显示。
|
6
—
10 千兆位以太网上行链路端口
|

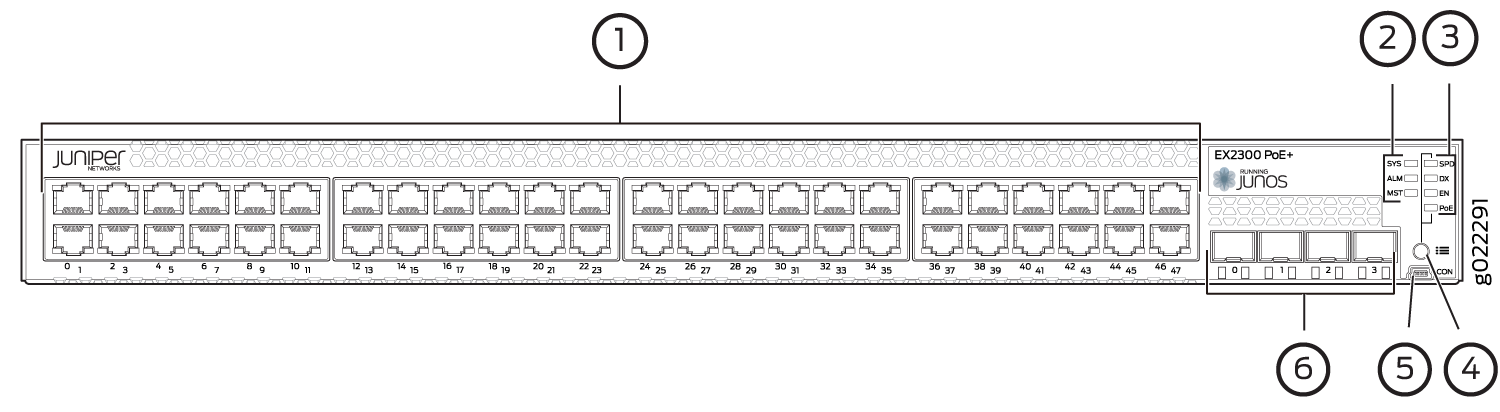

![Front Panel of an EX2300 Switch with 48 Gigabit Ethernet Ports with PoE Capability Except the EX2300-48MP Model](/documentation/us/en/hardware/ex2300/images/g022291.png)
1
—
RJ-45 网络端口
|
4
—
出厂重置/模式按钮
|
2
—
机箱状态 LED
|
5
—
Mini-USB 控制台端口
|
3
—
端口状态模式 LED。标记为 PoE 的 LED 仅在具有此功能的PoE上。
|
6
—
10 千兆位以太网上行链路端口
|
EX2300-24MP 交换机型号的前面板由以下组件构成:
QR 代码
系统 LED
一个 USB 端口
一个管理端口
八个 100/1000/2500 BASE-T 千兆位以太网端口,PoE/PoE+ 功能
16 个 10/100/1000 BASE-T 千兆位以太网端口,PoE/PoE+ 功能
四个内置 10 千兆位以太网上行链路端口。您可以使用这些端口转发网络流量,或者将它们配置为 VCP,以EX2300交换机互连,虚拟机箱。
一个 RJ-45 控制台端口
EX2300-48MP 交换机型号的前面板由以下组件构成:
QR 代码
系统 LED
一个 USB 端口
一个管理端口
一个 RJ-45 控制台端口
16 个 100/1000/2500 BASE-T 千兆位以太网端口,PoE/PoE+ 功能
32 个 10/100/1000 BASE-T 千兆位以太网端口,PoE/PoE+ 功能
6 个内置 10 千兆位以太网上行链路端口。您可以使用这些端口转发网络信息流,或者将它们配置为 VCP,以EX2300交换机互连,虚拟机箱。
图 5 显示 EX2300-24MP 交换机的前面板,图 6 显示 EX2300-48MP 交换机的前面板。
![Front Panel of an EX2300-24MP Switch](/documentation/us/en/hardware/ex2300/images/g022318.png)
1
—
QR 代码
|
5
—
10/100/1000 BASE-T 千兆位以太网端口
|
2
—
系统 LED
|
6
—
10 千兆位以太网上行链路端口
|
3
—
管理端口
|
7
—
控制台端口
|
4
—
100/1000/2500 BASE-T 千兆位以太网端口
|
8
—
USB 端口
|

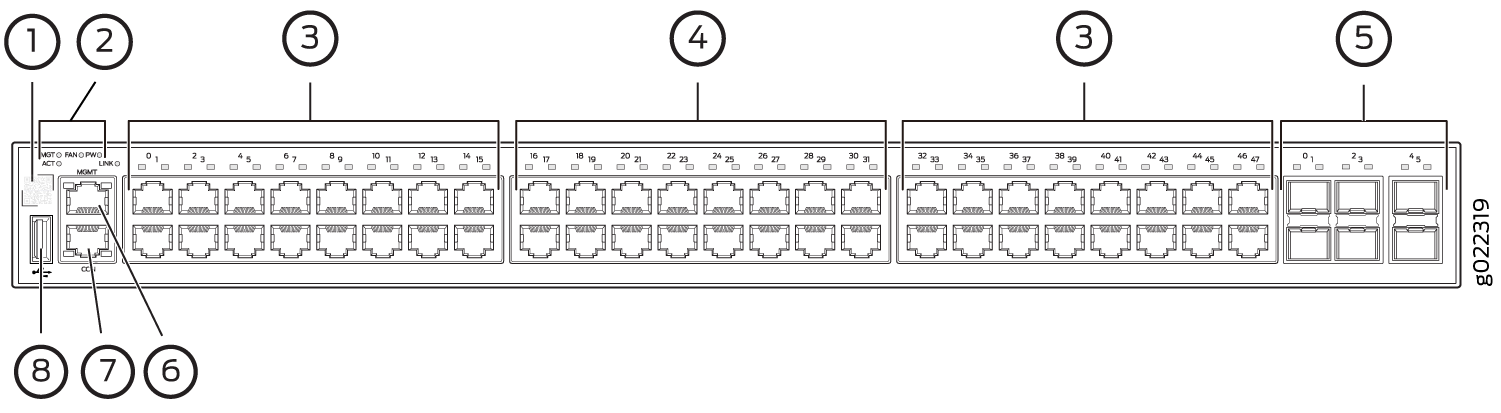

![Front Panel of an EX2300-48MP Switch](/documentation/us/en/hardware/ex2300/images/g022319.png)
1
—
QR 代码
|
5
—
10 千兆位以太网上行链路端口
|
2
—
系统 LED
|
6
—
管理端口
|
3
—
10/100/1000 BASE-T 千兆位以太网端口,PoE/PoE+ 功能
|
7
—
控制台端口
|
4
—
100/1000/2500 BASE-T 千兆位以太网端口
|
8
—
USB 端口
|
交换机的后EX2300面板
交换机的EX2300-C面板由以下组件构成:
序列号 ID 标签
CLEI 代码标签
一个保护性接地端子
散热 片
一个 AC 电源线入口
图 7 显示了带 PoE 功能、12 个千兆位以太网端口的 EX2300-C 交换机的后面板,而图 8 显示了带 12 个不带 PoE 功能的 EX2300-C 交换机的后面板。
EX2300-C型号的交换机没有排气口。EX2300交换机的机箱顶部有通风口。不同PoE型号的后面板上安装了散热片以散热,而非PoE型号没有散热片。

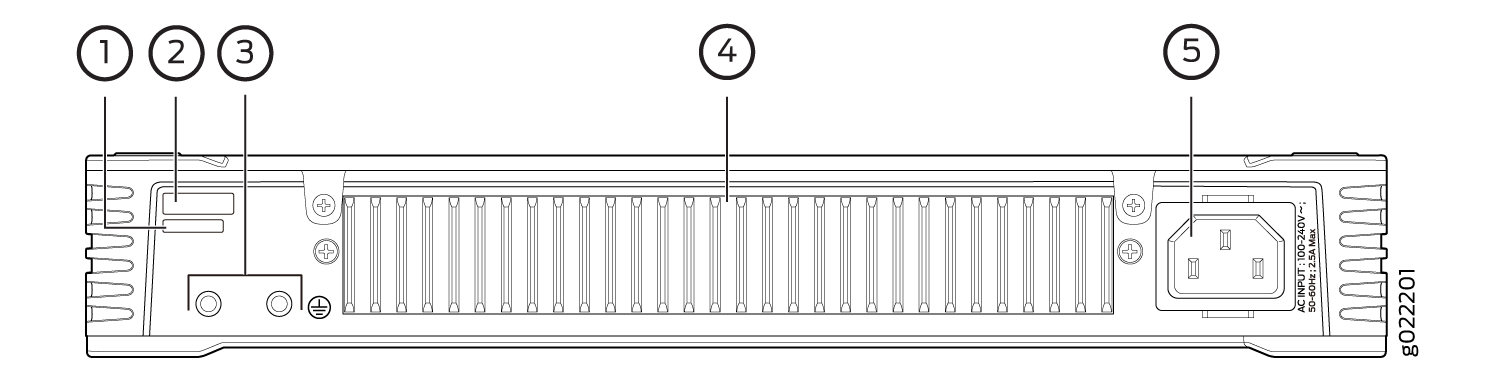

![Rear Panel of an EX2300-C Switch with 12 Gigabit Ethernet Ports with PoE Capability](/documentation/us/en/hardware/ex2300/images/g022201.png)
1
—
CLEI 代码标签
|
4
—
Heatsink - 仅PoE型号
|
2
—
序列号 ID 标签
|
5
—
AC 电源线入口
|
3
—
保护性接地端子
|

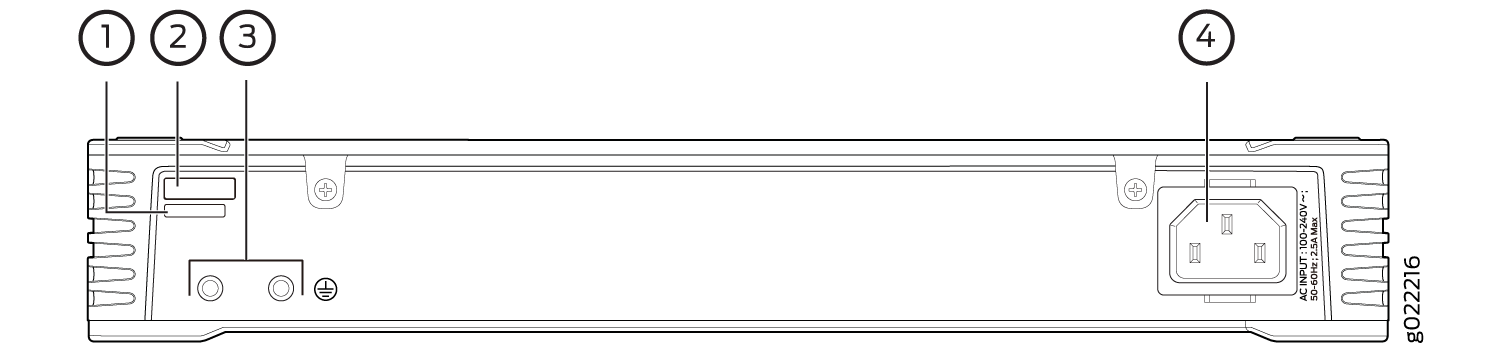

![Rear Panel of an EX2300-C Switch with 12 Gigabit Ethernet Ports without PoE Capability](/documentation/us/en/hardware/ex2300/images/g022216.png)
1
—
CLEI 代码标签
|
3
—
保护性接地端子
|
2
—
序列号 ID 标签
|
4
—
AC 电源线入口
|
EX2300 交换机(EX2300-C、EX2300-24MP 和 EX2300-48MP 交换机型号除外)的后面板由以下组件构成:
一个支持 RJ-45 连接器的管理以太网端口
一个支持 RJ-45 连接器的控制台端口
一个保护性接地端子
一个 ESD 点
排气口
序列号 ID 标签
CLEI 代码标签
一个 AC 电源线入口或 DC 电源端子
一个 USB 端口

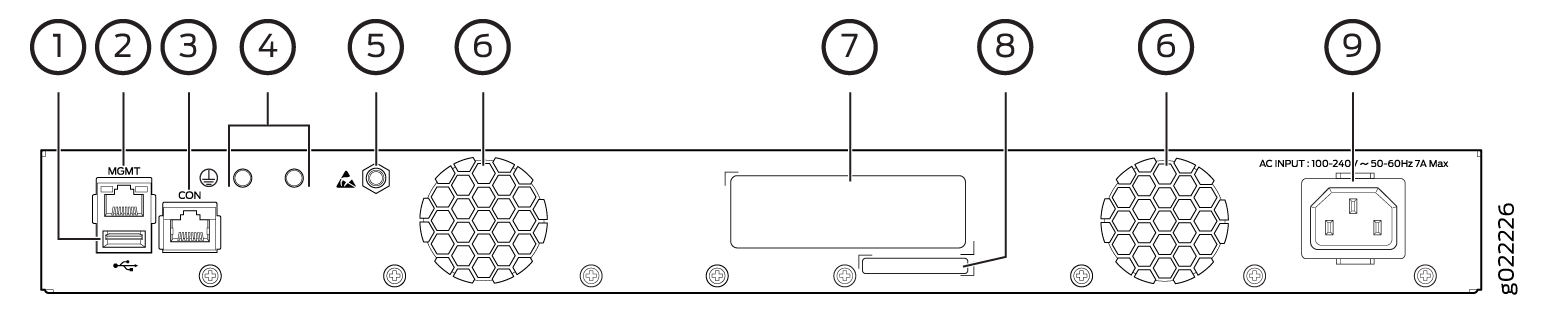

图 9 显示了带 PoE(EX2300-24MP 型号除外)的 24 个千兆位以太网端口的 AC 供电 EX2300 交换机的后面板,图 10 显示了带 PoE(EX2300-48MP 型号除外)的 EX2300 交换机的后面板。 图 11 显示了带 24 个不带 PoE 功能的交流供电 EX2300 交换机的后面板,图 12 显示了带 48 个没有 PoE 功能的 EX2300 交换机的后面板。 图 13 显示了带 24 个千兆位以太网端口的 DC 供电 EX2300交换机的后面板。
DC 供电的EX2300交换机不提供PoE。
EX2300 交换机(EX2300-24MP 型号和 EX2300-48MP 型号除外)中的 AC 电源线固定夹延伸出机箱外 3 英寸(7.62 厘米)。
![Rear Panel of an AC-Powered EX2300 Switch with 24 Gigabit Ethernet Ports with PoE Capability Except the EX2300-24MP Model](/documentation/us/en/hardware/ex2300/images/g022226.png)
1
—
USB 端口
|
6
—
排气口
|
2
—
管理以太网端口
|
7
—
序列号 ID 标签
|
3
—
RJ-45 控制台端口
|
8
—
CLEI 代码标签
|
4
—
保护性接地端子
|
9
—
AC 电源线入口
|
5
—
ESD 点
|

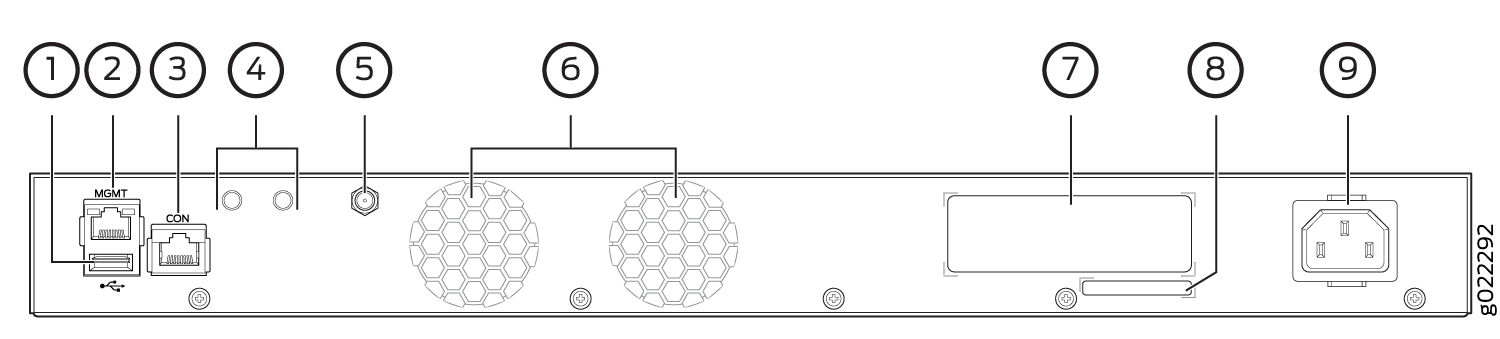

![Rear Panel of an AC-Powered EX2300 Switch with 48 Gigabit Ethernet Ports with PoE Capability Except the EX2300-48MP Model](/documentation/us/en/hardware/ex2300/images/g022292.png)
1
—
USB 端口
|
6
—
排气口
|
2
—
管理以太网端口
|
7
—
序列号 ID 标签
|
3
—
RJ-45 控制台端口
|
8
—
CLEI 代码标签
|
4
—
保护性接地端子
|
9
—
AC 电源线入口
|
5
—
ESD 点
|
![Rear Panel of an AC-Powered EX2300 Switch with 24 Gigabit Ethernet Ports without PoE Capability](/documentation/us/en/hardware/ex2300/images/g022246.png)
1
—
USB 端口
|
6
—
排气口
|
2
—
管理以太网端口
|
7
—
序列号 ID 标签
|
3
—
RJ-45 控制台端口
|
8
—
CLEI 代码标签
|
4
—
保护性接地端子
|
9
—
AC 电源线入口
|
5
—
ESD 点
|
![Rear Panel of an AC-Powered EX2300 Switch with 48 Gigabit Ethernet Ports without PoE Capability](/documentation/us/en/hardware/ex2300/images/g022293.png)
1
—
USB 端口
|
6
—
排气口
|
2
—
管理以太网端口
|
7
—
序列号 ID 标签
|
3
—
RJ-45 控制台端口
|
8
—
CLEI 代码标签
|
4
—
保护性接地端子
|
9
—
AC 电源线入口
|
5
—
ESD 点
|
![Rear Panel of a DC-Powered EX2300 Switch with 24 Gigabit Ethernet Ports](/documentation/us/en/hardware/ex2300/images/g022280.png)
1
—
USB 端口
|
6
—
排气口
|
2
—
管理以太网端口
|
7
—
序列号 ID 标签
|
3
—
RJ-45 控制台端口
|
8
—
CLEI 代码标签
|
4
—
保护性接地端子
|
9
—
DC 电源端子
|
5
—
ESD 点
|
EX2300-24MP 和 EX2300-48MP 交换机型号的后面板由以下组件构成:
CLEI 代码标签
序列号 ID 标签
一个 ESD 点
一个 AC 电源线入口
图 14 显示 EX2300-24MP 交换机的后面板,图 15 显示 EX2300-48MP 交换机的后面板。

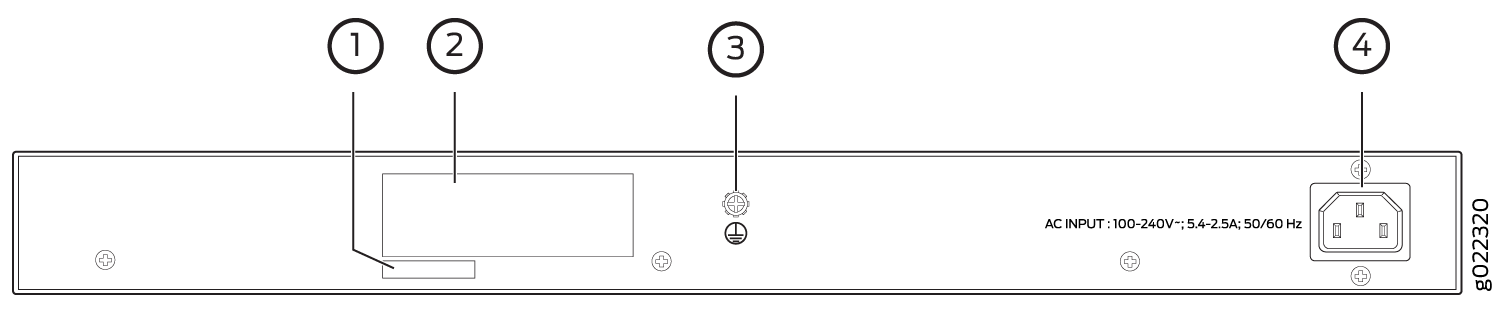

![Rear Panel of an EX2300-24MP Switch](/documentation/us/en/hardware/ex2300/images/g022320.png)
1
—
CLEI 代码标签
|
3
—
ESD 点
|
2
—
序列号 ID 标签
|
4
—
AC 电源线入口
|

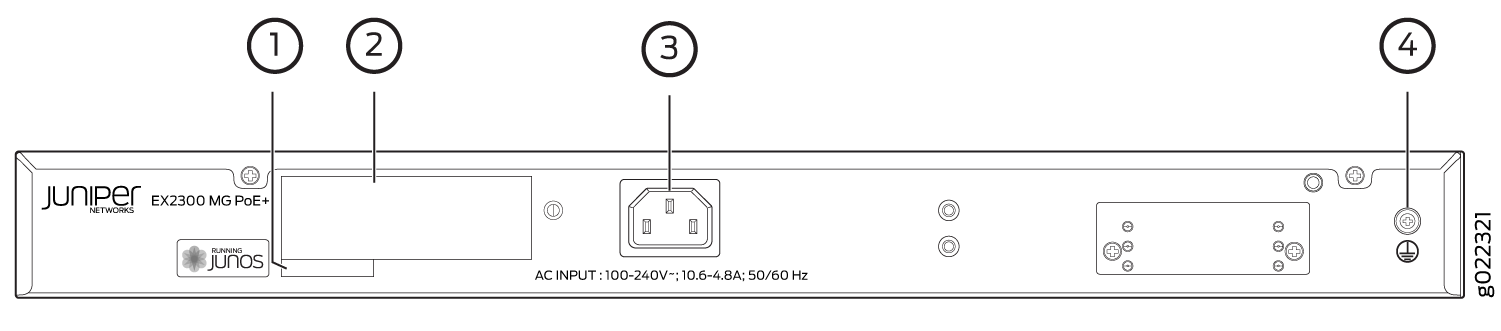

![Rear Panel of an EX2300-48MP Switch](/documentation/us/en/hardware/ex2300/images/g022321.png)
1
—
CLEI 代码标签
|
3
—
AC 电源线入口
|
2
—
序列号 ID 标签
|
4
—
ESD 点
|
EX2300交换机型号
EX2300 交换机可在所有内置 RJ-45 网络端口(接入端口)上提供 12 或 24 或 48 个内置 RJ-45 网络端口,这些端口在所有内置 RJ-45 网络端口(接入端口)上均具有完全 以太网供电 (PoE) 或 以太网供电 + (PoE PoE+) 功能。 表 1 列出了EX2300型号。
EX2300-C交换机有两个上行链路端口。EX2300交换机(EX2300-C型号和 EX2300-48MP 交换机型号除外)有四个上行链路端口。该 EX2300-48MP 交换机型号具有六个 10 千兆位以太网上行链路端口。这些上行链路端口支持 SFP 和 SFP+ 收发器。您可使用这些上行链路端口作为网络端口,或者将这些端口配置为 虚拟机箱 端口 (VCP),并使用 SFP+ 收发器连接最多四个交换机,以形成一个虚拟机箱。不能使用 SFP 收发虚拟机箱以形成收发器。上行链路端口不支持PoE。
模型 |
接入端口 |
虚拟机箱许可 |
可用于PoE的端口 |
可用于 PoE/PoE+ 的最大系统功率 |
第一Junos OS版本 |
---|---|---|---|---|---|
EX2300-C-12T |
12 千兆位以太网 |
不可用 |
– |
– |
15.1X53-D50 |
EX2300-C-12T-VC |
12 千兆位以太网 |
可用 |
– |
– |
15.1X53-D50 |
EX2300-C-12T-TAA |
12 千兆位以太网 |
不可用 |
– |
– |
15.1X53-D50 |
EX2300-C-12P |
12 千兆位以太网 |
不可用 |
全部 12 个端口 |
124 W |
15.1X53-D50 |
EX2300-C-12P-VC |
12 千兆位以太网 |
可用 |
全部 12 个端口 |
124 W |
15.1X53-D50 |
EX2300-C-12P-TAA |
12 千兆位以太网 |
不可用 |
全部 12 个端口 |
124 W |
15.1X53-D50 |
EX2300-24T |
24 千兆位以太网 |
不可用 |
– |
– |
15.1X53-D50 |
EX2300-24T-VC |
24 千兆位以太网 |
可用 |
– |
– |
15.1X53-D50 |
EX2300-24T-TAA |
24 千兆位以太网 |
不可用 |
– |
– |
15.1X53-D50 |
EX2300-24T-DC |
24 千兆位以太网 |
不可用 |
– |
– |
15.1X53-D51 |
EX2300-24P |
24 千兆位以太网 |
不可用 |
全部 24 个端口 |
370 W |
15.1X53-D50 |
EX2300-24P-VC |
24 千兆位以太网 |
可用 |
全部 24 个端口 |
370 W |
15.1X53-D50 |
EX2300-24P-TAA |
24 千兆位以太网 |
不可用 |
全部 24 个端口 |
370 W |
15.1X53-D50 |
EX2300-24MP |
24 千兆位以太网 |
不可用 |
全部 24 个端口 |
380 W |
18.1R2 |
EX2300-48T |
48 千兆位以太网 |
不可用 |
– |
– |
15.1X53-D55 |
EX2300-48T-VC |
48 千兆位以太网 |
可用 |
– |
– |
15.1X53-D55 |
EX2300-48T-TAA |
48 千兆位以太网 |
不可用 |
– |
– |
15.1X53-D55 |
EX2300-48P |
48 千兆位以太网 |
不可用 |
全部 48 个端口 |
740 W |
15.1X53-D55 |
EX2300-48P-VC |
48 千兆位以太网 |
可用 |
全部 48 个端口 |
740 W |
15.1X53-D55 |
EX2300-48P-TAA |
48 千兆位以太网 |
不可用 |
全部 48 个端口 |
740 W |
15.1X53-D55 |
EX2300-48MP |
48 千兆位以太网 |
不可用 |
全部 48 个端口 |
740 W |
18.1R2 |
EX2300交换机硬件和CLI术语映射
本主题介绍交换机文档中使用的硬件EX2300以及该交换机文档中使用的相应Junos OS CLI。请参阅 表 2。
硬件项目(如 CLI 中显示) |
说明(如 CLI 中显示) |
值(如 CLI 中显示) |
文档中的条目 |
其他信息 |
---|---|---|---|---|
底盘 |
以下其中一项:
|
– |
交换机机箱 |
|
FPC ( n ) |
灵活 PIC 集中器 (FPC) 的缩写名称 以下其中一项:
|
的值 n 始终为 0。 |
交换机没有实际的FPC。在这种情况下,FPC 指交换机本身。 |
|
在 EX2300 虚拟机箱:
|
n 是范围为 0 到 3 的一个值。 |
在这种情况下,FPC 编号指的是分配给交换机的成员 ID。 |
||
PIC ( n ) |
物理接口卡 (PIC) 的缩写名称 |
n 是范围为 0 到 1 的一个值。 |
交换机没有实际的 PIC 设备;请参阅 PIC 0 到 PIC 1 的条目,了解交换机中的对应项 |
|
以下其中一项:
|
PIC 0 |
交换机前面板上的内置 RJ-45 网络端口 |
||
以下其中一项:
|
PIC 1 |
交换机前面板上的内置上行链路端口 |
||
Xcvr ( n ) |
收发器的名称缩写 |
n 是一个等于安装收发器端口的编号的值。 |
光纤收发器 |
|
电源 ( n ) |
内置电源 |
的值 n 始终为 0。 |
AC 电源或 DC 电源 |
|
风扇托盘 |
风扇
注意:
EX2300-C交换机是无风扇的型号。 |
– |
风扇 |
机箱物理规格EX2300交换机
机箱EX2300为刚性金属板结构,用于安装硬件组件。 表 3 汇总了交换机机箱EX2300规格。
描述 |
EX2300-C价值 |
EX2300值 |
---|---|---|
机箱高度 |
1.72 英寸 (4.36 厘米) |
|
机箱宽度 |
|
|
机箱深度 |
9.45 英寸 (23.8 厘米) |
|
重量 |
|
|
