EX9204 冷却系统

EX9204 交换机中的冷却系统由一个风扇托盘和一个空气过滤器构成。冷却系统组件协同工作,以保持所有交换机组件都在容许温度范围内。

风扇托盘

风扇托盘是可热插入、可热拔除的现场置换单元 (FRU),包含三个风扇。风扇托盘和空气过滤器垂直安装在交换机后部。请参阅 图 1图 2

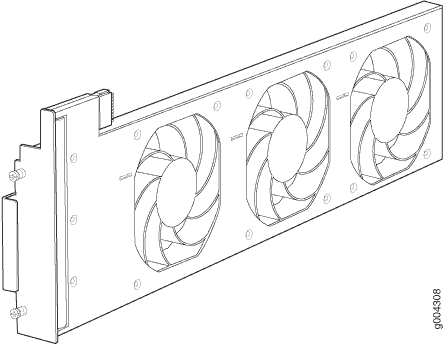

图 1:EX9204 交换机 Fan Tray for an EX9204 Switch的风扇托盘

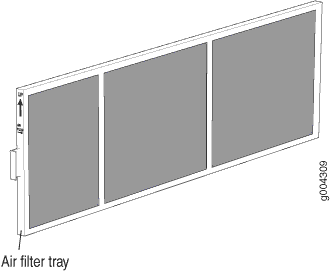

图 2:EX9204 交换机的空气过滤器 Air Filter for an EX9204 Switch

EX9204 交换机机箱中的空气流通方向

用于冷却机箱的进气口位于机箱侧面,空气过滤器旁边。空气通过机箱朝风扇托盘方向吸入,风扇托盘从机箱侧面排出。用于冷却电源的进气口位于机箱前部操作员接口上方。请参阅 图 3

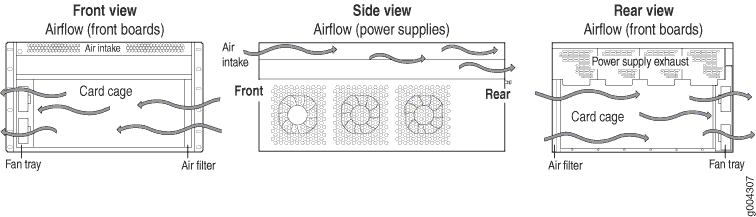

图 3:EX9204 交换机机箱 Airflow Through the EX9204 Switch Chassis中的空气流通

主机子系统将监控交换机组件的温度。在正常运行条件下,风扇托盘中的风扇运行速度小于全速。如果风扇发生故障或环境温度上升到阈值,则会自动调整其余风扇的速度,以便将温度保持在可接受的范围内。如果超出了最大环境温度规格,且系统无法充分冷却,则路由引擎将通过禁用每个电源的输出功率来关闭系统。

不能更换单个风扇。如果一个或多个风扇出现故障,必须更换整个风扇托盘。
