MX10008电源规划
以下主题介绍了MX10008电源规格和要求。使用该信息计算MX10008的功耗并规划配置的功耗要求。
MX10008路由器的功率要求
使用本主题中的信息计算 MX10008 配置的电源要求以及不同MX10008路由器配置所需的电源数量。
本主题中的计算表示您需要为 MX10008 路由器配置预算的最大功率要求。路由器的实际功耗将小于此处显示的计算结果,并且会根据路由器的硬件和软件配置、通过线卡的流量以及室温等环境变量而有所不同。
在开始这些计算之前:
确保您了解不同的路由器配置。请参阅 MX10008组件和配置。
确保您了解不同路由器组件的电源要求。参见 表1。
本主题介绍以下任务:
计算MX10008配置的功耗
使用以下过程确定需要向路由器提供的最大功率。要计算最大系统功耗,首先确定所有路由器组件的总最大内部功率要求,然后将此结果除以电源输出功率。
要计算最大系统功耗:
计算MX10008配置所需的电源数量
使用此过程计算路由器配置所需的电源数量。MX10008路由器的最低电源配置为三个电源。
要计算最低路由器配置所需的电源数量:
我们建议您始终在路由器中维护六个电源。立即更换故障电源以防止意外故障。
如果在运行中的路由器中安装了新线卡,则当增加的功率需求超过总可用功率(包括冗余电源)时,电源管理不会打开线卡的电源。如果使用冗余电源打开线卡电源,则会发出次要警报,如果未纠正这种情况,则会在五分钟内变为主要警报。
JNP10K-PWR-AC 电源规格
MX10008冗余配置路由器可以使用交流或直流电源;基本配置路由器仅是交流路由器。
表 5 列出了MX10008机箱中使用的交流电源 (JNP10K-PWR-AC) 的电源规格。
项目 |
规格 |
---|---|
交流输入电压 |
工作范围:200–240 VAC |
交流输入线路频率 |
50–60 赫兹 |
交流输入额定电流 |
16 安培 |
交流输出功率 |
2700 瓦 |
表 6 显示了交流电源的物理规格。
规范 |
价值 |
---|---|
高度 |
3.5 英寸(8.89 厘米) |
宽度 |
3.6 英寸(9.14 厘米) |
深度 |
14.4 英寸(36.58 厘米) |
重量 |
6.8 磅(3.08 千克) |
参见
JNP10K-PWR-AC2 电源规格
MX10008冗余配置路由器可以使用交流或直流电源;基本配置路由器仅是交流路由器。JNP10K-PWR-AC2 电源支持交流、暖通空调和高压直流输电。
表 7 列出了MX10008机箱中使用的交流电源 (JNP10K-PWR-AC) 的电源规格。
项目 |
规格 |
---|---|
交流输入电压 |
180–305 VAC |
直流输入电压 |
190–410 伏直流电 |
输入额定电流 |
28.5 安培 |
直流输出功率 |
12.3 V,双馈电时为 5500 W,单馈电时为 5000 W |
表 8 显示了 JNP10K-PWR-AC2 电源的物理规格。
规范 |
价值 |
---|---|
高度 |
3.5 英寸(8.89 厘米) |
宽度 |
3.6 英寸(9.14 厘米) |
深度 |
15.1 英寸(38.35 厘米) |
重量 |
11.4 磅(5.17 千克) |
有关详细信息,请参阅:
JNP10K-PWR-AC3 电源规格
MX10008 电源线规格
每个 AC 电源在面板上有两个独立的 16 A 额定 AC 入口。大多数站点通过通向框架安装式配电面板的主导管分配电力,其中一个配电面板可以位于容纳路由器的机架顶部。交流电源线将每个电源连接到配电盘。
每根可拆卸交流电源线长约 2.5 米(8 英尺)。电源线的一端插入 AC 电源面板上的 AC 设备插座。耦合器类型为国际电工委员会 (IEC) 标准 60320 所述的 C19。电源线的插头端适合您所在地理位置的标准电源插座。
MX10008交流、高压交流 (HVAC) 和高压直流 (HVDC) 电源具有特定的电源线要求。使用以下部分根据电源型号和任何模式设置确定电缆要求:
JNP10K-PWR-AC 请参阅 JNP10K-PWR-AC 电源线规格
具有 20A 输入的 JNP10K-PWR-AC2,请参阅 JNP10K-PWR-AC2 电源线规格
具有 30A 输入的 JNP10K-PWR-AC2,请参阅 30A 输入的 JNP10K-PWR-AC2 电源线规格
JNP10K-PWR-AC 电源线规格
表 11 列出了不同国家和地区的 MX10008 路由器的 AC 电源线规格。
国家/地区 |
电气规格 |
插头标准 |
瞻博网络型号 |
图形 |
---|---|---|---|---|
阿根廷 |
250 伏交流电,16 安,50 赫兹 |
IRAM RA/3/20 型 |
CBL-EX-PWR-C19-AR |
|
澳大利亚 |
250 伏交流电,15 安,50 赫兹 |
AS/NZS 3112 SAA/3/15 型 |
CBL-EX-PWR-C19-AU |
|
巴西 |
250 伏交流电,16 安,50 赫兹 |
NBR 14136: 2002 型 BR/3/20 |
CBL-EX-PWR-C19-BR |
|
中国 |
250 伏交流电,16 安,50 赫兹 |
GB 1002 PRC/3/16 型 |
CBL-EX-PWR-C19-CH |
|

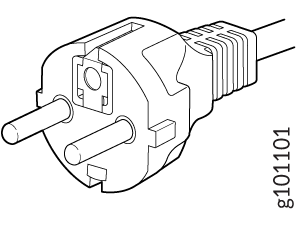

欧洲(意大利、瑞士和英国除外) |
250 伏交流电,16 安,50 赫兹 |
中东欧 (7) VII 型 VIIG |
CBL-EX-PWR-C19-EU |
|
以色列 |
250 交流,16 安,50 赫兹 |
SI 32/1971 IL/3 型 |
SI 32/1971 IL/3 型 |
|
意大利 |
250 伏交流电,16 安,50 赫兹 |
CEI 23-16 I/3/16 型 |
CBL-EX-PWR-C19-IT |
|
日本 |
250 伏交流电,16 安,60 赫兹 |
NEMA 6–20 N6/20 型 |
CBL-EX-PWR-C19-JP(默认) |
|
250 VAC、16 A、50 Hz 或 60 Hz |
NEMA L6–20P 型 NEMA 锁定 |
CBL-EX-PWR-C19-JPL |
|
|
韩国 |
250 伏交流电,16 安,50 赫兹 |
中东欧 (7) VII 型 VIIG |
CBL-EX-PWR-C19-KR |
|
北美洲 |
250 伏交流电,16 安,60 赫兹 |
NEMA 6–20 N6/20 型 |
CBL-EX-PWR-C19-US(默认) |
|
250 VAC、16 A、50 Hz 或 60 Hz |
NEMA L6–20P 型 NEMA 锁定 |
CBL-EX-PWR-C19-USL |
|
|
南非 |
250 伏交流电,16 安,50 赫兹 |
SABS 164/1:1992 ZA/3 型 |
CBL-EX-PWR-C19-SA |
|
瑞士 |
250 伏交流电,16 安,50 赫兹 |
SEV 5934/2 类型 23G |
CBL-EX-PWR-C19-SZ |
|
英国 |
250 伏交流电,13 安,50 赫兹 |
BS 1363/A 型号 BS89/13 |
CBL-EX-PWR-C19-UK |
|

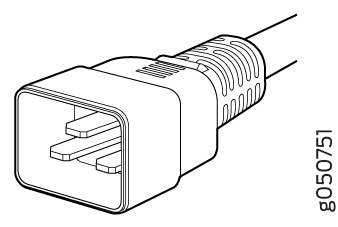

全球(其他) |
250 伏交流电,16 安,50 赫兹 |
EN 60320-2-2/1 |
CBL-EX-PWR-C19-C20 |
|
MX10008路由器的交流电源线仅用于这些路由器。请勿将电源线用于其他产品。
电源线警告(日语) |
---|
警告:
随附的电源线仅适用于本产品。请勿将电缆用于其他产品。 |
电源线不得阻止对路由器组件的访问。我们建议您将所有交流电源线电缆穿过路由器随附的电源线托架。
路由器安装在访问受限的位置。它在机箱上有一个单独的保护性接地端子,必须永久接地,以使机箱充分接地并保护操作员免受电气危险。
JNP10K-PWR-AC2 电源线规格
JNP10K-PWR-AC2 电源以两种模式运行:
-
30A 输入,5500 W 输出
用于 30A 输入的 JNP10K-PWR-AC2 电源线规格显示了 用于 30 A 输入的电缆和连接器。
-
20A 输入,3000W 输出
表 12 显示了适用于 20A 输入的电缆。
如果连接到 30 A 输入,请勿使用 20 A 电缆运行 JNP10K-PWR-AC2 电源。
现场 |
电源线组额定值 |
插头标准 |
备用瞻博网络型号 |
图形 |
---|---|---|---|---|
阿根廷 |
16 安,250 伏交流电 |
IRAM 2073 RA/3 型 |
CBL-JNP-SG4-AR |
|
澳大利亚和新西兰 |
15 安,250 伏交流电 |
AS/NZS 3112 |
CBL-JNP-SG4-AU |
|
巴西 |
16 安,250 伏交流电 |
NBR 14136 BR/3 型 |
CBL-JNP-SG4-BR |
|
中国 |
16 安,250 伏交流电 |
GB2099 |
CBL-JNP-SG4-通道 |
|
欧洲(意大利、瑞士和英国除外) |
20 安,250 伏交流电 |
中东欧 7/7 |
CBL-JNP-SG4-EU |
|
英国 |
13 安,250 伏交流电, |
BS1363 |
CBL-JNP-SG4-UK |
|
印度 |
16 安,250 伏交流电 |
桑斯 164/1 |
CBL-JNP-SG4-SA |
|
以色列 |
16 安,RA,250 伏交流电 |
SI 32/1971 IL/3G 型 |
CBL-JNP-SG4-IL |
|
意大利 |
16 安,250 伏交流电 |
CEI 23-16 |
CBL-JNP-SG4-IT |
|
北美洲 |
20 安,250 伏交流电 |
3-5958P4 符合 IEC 60320 C20 |
CBL-JNP-SG4-C20 |
|
16 安,250 伏交流电 |
锁定 NEMA L6-20P |
CBL-JNP-SG4-US-L |
|
|
NEMA 6-20P |
CBL-JNP-SG4-US |
|
||
南非 |
16 安,250 伏交流电 |
桑斯 164/1 |
CBL-JNP-SG4-SA |
|
瑞士 |
16 安,250 伏交流电 |
CEI 23-50 |
CBL-JNP-SG4-SZ |
|
区域设置 | 电源线组额定 | 插头标准 | 备用瞻博网络型号 | 图形 |
---|---|---|---|---|
北美洲 | 16 安,277 伏 | NEMA L7-20P | CBL-JNP-SG4-暖通空调 |
|
用于 30A 输入的 JNP10K-PWR-AC2 电源线规格
JNP10K-PWR-AC2 HVAC 或 HVDC 电源在设置为 30A 输入时需要高压电缆组件。电缆的一端有一个安德森APP-400连接器,电缆的另一端是裸线。请参阅 图 1 和 表 14。这些电缆可单独订购,不会随 JNP10K-PWR-AC2 订单自动发货。直角电缆和连接器的示例如图 3 所示。
为了连接到交流系统,瞻博网络提供了带有 NEMA 30-A 连接器(图 1)或 IEC 330P6W 连接器(图 2)的电缆。
现场 |
电源线组额定值 |
插头标准 |
连接器 |
备用瞻博网络型号 |
|
---|---|---|---|---|---|
高压直流输电电源线 |
任何 |
30 安培,400 伏交流电 |
UL 950 和 IEC 60950 |
安德森/直到裸线 |
CBL-PWR2-裸露 |
30 安,400 伏交流电 |
UL 950 和 IEC 60950 |
安德森/直角裸线 |
CBL-PWR2-BARE-RA |
||
交流电源线 |
欧洲大陆 |
30-A 250 VAC |
UL 950 和 IEC332P6 |
安德森/直角符合 IEC 332P6 |
CBL-PWR2-332P6W-RA |
30-A 250 VAC |
UL 950 和 IEC332P6 |
安德森/直奔IEC332P6 |
CBL-PWR2-332P6W |
||
北美洲 |
30-A 240 VAC |
IEC330P6 |
安德森/直角符合 IEC 330P6 |
CBL-PWR2-330P6W-RA |
|
30-A 240 VAC |
IEC330P6 |
安德森/直接符合 IEC 330P6 标准 |
CBL-PWR2-330P6W |
||
30-A 250 VAC |
UL 498, CSA |
安德森/直角至 L6-30P |
CBL-PWR2-L6-30P-RA |
||
30-A 250 VAC |
UL 498,IEC5958P4 |
安德森/直至 L6-30P |
CBL-PWR2-L6-30P |
1
—
黑线 – 返回 (+) |
3
—
白线 – 中性线 |
阿拉伯数字
—
绿线-接地 |
JNP10K-PWR-AC3 电力电缆规格
JNP10K-PWR-AC3 电源以两种模式运行:
-
20 A 输入,7800 W 或 6000 W 或 3000 W 输出
-
15 A 输入,输出功率为 7800 W、7500 W、5000 W 或 2500 W
选择 PSU 端带有直角插头的电源线时,对于输入 A0 或 B0,它们必须成对为直角左插头,对于输入 A1 或 B1,它们必须成对为扩展的右角左插头。
有关相应电缆的列表,请参阅 表 15 。
如果连接到 15 A 输入,请勿使用 16 A 或 20 A 电缆运行 JNP10K-PWR-AC3 电源。
通过始终将电源线从风扇托盘和电源引出,可以防止交流电源线暴露在热空气排气中。
安装直角电源线和挡板后,电源线将暴露在热废气中。IEC C21 插头的额定温度为 155C,电源线电缆的额定温度为 90C。
现场 |
电源线组额定值 |
插头标准 |
备用瞻博网络型号 |
图形 |
---|---|---|---|---|
PSU 输入端的直插头 | ||||
澳大利亚和新西兰 |
15 安,250 伏交流电 | AS/NZS 3112 | CBL-PWRC21-AU |
|
欧洲(意大利、瑞士和英国除外) |
16 安,250 伏交流电 | 中东欧 7/7 | CBL-PWRC21-EU |
|
意大利 |
16 安,250 伏交流电 | CEI 23-16 | CBL-PWRC21-IT |
|
北美洲 |
20 安,250 伏交流电 | 锁定 NEMA L6-20P |
CBL-PWRC21-US-L |
|
NEMA 6-20P | CBL-PWRC21-US |
|
||
国际 | 16 安,250 伏交流电 | IEC-309 316P6W |
CBL-PWRC21-316P6 |
|
北美洲 | 20 安,250 伏交流电 | IEC-309 320P6W |
CBL-PWRC21-320P6 |
|
日本 | 20 安,250 伏交流电 | NEMA L6-20P | CBL-PWRC21-JP-L |
|
中国 | 16 安,250 伏交流电 | GB2099-1 | CBL-PWRC21-CN |
|
北美洲 | 20 安,250 伏交流电 | IEC-320-C20 | CBL-PWRC21-C20-NA |
|
欧洲 | 16 安,250 伏交流电 | IEC-320-C20 | CBL-PWRC21-C20-EU |
|
日本 | 20 安,250 伏交流电 | IEC-320-C20 | CBL-PWRC21-C20-JP |
|
中国 | 16 安,250 伏交流电 | IEC-320-C20 | CBL-PWRC21-C20-CN |
|
瑞士 | 16 安,250 伏交流电 | SEV1011 | CBL-PWRC21-SZ |
|
南非 | 16 安,250 伏交流电 | RA SANs 164/1 |
CBL-PWRC21-SA |
|
印度 | 16 安,250 伏交流电 | RA IS 1293 | CBL-PWRC21-IN |
|
英国 | 16 安,250 伏交流电 | BS 1363 | CBL-PWRC21-UK |
|
以色列 | 16 安,250 伏交流电 | SI 32/1971 IL/3G 型 |
CBL-PWRC21-IL |
|
巴西 | 16 安,250 伏交流电 | NBR 14136 BR/3 型 |
CBL-PWRC21-BR |
|
阿根廷 | 16 安,250 伏交流电 | IRAM 2073 RA/3 型 |
CBL-PWRC21-AR |
|
PSU 输入端的右角左插头 | ||||
美国 | 20 安,250 伏交流电 | NEMA L6-20P | CBL-PWRC21R-US-L |
|
美国 | 20 安,250 伏交流电 | NEMA 6-20P | CBL-PWRC21R-US |
|
欧洲 | 16 安,250 伏交流电 | 中东欧 7/7 | CBL-PWRC21R-EU |
|
澳大利亚 | 15 安,250 伏交流电 | AS/NZ 3112 | CBL-PWRC21R-AU |
|
意大利 | 16 安,250 伏交流电 | CEI 23-50 | CBL-PWRC21R-IT |
|
国际 | 16 安,250 伏交流电 | IEC 60309 316P6W |
CBL-PWRC21R-316P6 | |
北美洲 | 16 安,250 伏交流电 | IEC 60309 320P6W |
CBL-PWRC21R-320P6 | |
日本 | 20 安,250 伏交流电 | NEMA L6-20P | CBL-PWRC21R-JP-L |
|
中国 | 16 安,250 伏交流电 | GB2099-1 | CBL-PWRC21R-CN |
|
北美洲 | 16 安,250 伏交流电 | IEC-60320 C20 |
CBL-PWRC21R-C20-NA |
|
欧洲 | 16 安,250 伏交流电 | IEC 60320 C20 |
CBL-PWRC21R-C20-EU |
|
日本 | 20 安,250 伏交流电 | IEC 60320 C20 |
CBL-PWRC21R-C20-JP |
|
中国 | 16 安,250 伏交流电 | IEC 60320 C20 |
CBL-PWRC21R-C20-CN |
|
瑞士 | 16 安,250 伏交流电 | SEV 1011 | CBL-PWRC21R-SZ | |
南非 | 16 安,250 伏交流电 | 桑斯 164/1 | CBL-PWRC21R-SA |
|
印度 | 16 安,250 伏交流电 | 是 1293, RA | CBL-PWRC21R-IN |
|
英国 | 16 安,250 伏交流电 | BS1363 | CBL-PWRC21R-英国 | |
以色列 | 16 安,250 伏交流电 | SI 32/1971 IL/3G 型 |
CBL-PWRC21R-IL |
|
巴西 | 16 安,250 伏交流电 | NBR 14136 典型BR/3 |
CBL-PWRC21R-BR |
|
阿根廷 | 16 安,250 伏交流电 | IRAM 2073 RA/3 型 |
CBL-PWRC21R-AR |
|
PSU 输入端扩展的右角左插头 | ||||
美国 | 20 安,250 伏交流电 | NEMA L6-20P | CBL-PWRC21RL-US-L |
|
美国 | 20 安,250 伏交流电 | NEMA 6-20P | CBL-PWRC21RL-US |
|
欧洲 | 16 安,250 伏交流电 | 中东欧 7/7 | CBL-PWRC21RL-EU |
|
澳大利亚 | 15 安,250 伏交流电 | AS/NZ 3112 | CBL-PWRC21RL-AU |
|
意大利 | 16 安,250 伏交流电 | CEI 23-50 | CBL-PWRC21RL-IT |
|
国际 | 16 安,250 伏交流电 | IEC-60309 316P6W |
CBL-PWRC21RL-316P6 | |
北美洲 | 20 安,250 伏交流电 | IEC-60309 320P6W |
CBL-PWRC21RL-320P6 | |
日本 | 20 安,250 伏交流电 | NEMA L6-20P | CBL-PWRC21RL-JP-L |
|
中国 | 16 安,250 伏交流电 | GB2099-1 | CBL-PWRC21RL-CN |
|
北美洲 | 20 安,250 伏交流电 | IEC-60320 C20 |
CBL-PWRC21RL-C20NA |
|
欧洲 | 16 安,250 伏交流电 | IEC-60320 C20 |
CBL-PWRC21RL-C20EU |
|
日本 | 20 安,250 伏交流电 | ICE-60320 C20 |
CBL-PWRC21RL-C20JP |
|
中国 | 16 安,250 伏交流电 | IEC-60320 C20 |
CBL-PWRC21RL-C20CN |
|
瑞士 | 16 安,250 伏交流电 | SEV 1011 | CBL-PWRC21RL-SZ | |
南非 | 16 安,250 伏交流电 | 桑斯 164/1 | CBL-PWRC21RL-SA |
|
印度 | 16 安,250 伏交流电 | IS1293, RA | CBL-PWRC21RL-IN |
|
英国 | 16 安,250 伏交流电 | BS 1363 | CBL-PWRC21RL-英国 | |
以色列 | 16 安,250 伏交流电 | SI 32/1971 IL/3G 型 |
CBL-PWRC21RL-IL |
|
巴西 | 16 安,250 伏交流电 | NBR 14136 BR/3 型 |
CBL-PWRC21RL-BR |
|
阿根廷 | 16 安,250 伏交流电 | IRAM 2073 RA/3 型 |
CBL-PWRC21RL-AR |
|
JNP10K-PWR-DC 电源规格
直流电源 (JNP10K-PWR-DC) 仅在MX10008冗余配置中受支持。 表 16 列出了MX10008机箱中使用的 JNP10K-PWR-DC 电源的电源规格。
项目 |
规格 |
---|---|
直流输入电压 |
|
直流输入额定电流 |
每个输入端子在标称工作电压 (–48 VDC) 下最大 60 A |
输出功率 |
2500 瓦 |
表 17 显示了 JNP10K-PWR-DC 电源的物理规格。
规范 |
价值 |
---|---|
高度 |
3.5 英寸(8.89 厘米) |
宽度 |
3.6 英寸(9.14 厘米) |
深度 |
14.4 英寸(36.58 厘米) |
重量 |
6 磅(2.72 千克) |
参见
JNP10K-PWR-DC2 电源规格
JNP10K-PWR-DC2 电源仅在MX10008冗余配置中受支持。 表 18 列出了MX10008机箱中使用的 HVDC 电源的功率规格。
项目 |
规格 |
---|---|
直流输入电压 |
|
直流输入额定电流 |
|
输出功率 |
2200 W,用于低输入 (60-A) 单供电 4400 W,用于低输入 (60-A) 双馈电 2750 W,用于高输入 (80-A) 单馈电 5500 W,用于高输入 (80-A) 双馈电 |
表 19 显示了 JNP10K-PWR-DC2 电源的物理规格。
规范 |
价值 |
---|---|
高度 |
3.5 英寸(8.89 厘米) |
宽度 |
3.6 英寸(9.14 厘米) |
深度 |
16.05 英寸(40.77 厘米) |
重量 |
8.1 磅(3.67 千克) |
有关详细信息,请参阅:
MX10008接地电缆和接线片规格
您必须将交换机安装在访问受限的位置,并确保其始终充分接地。正确的接地可确保您的交换机正常运行,并满足安全和电磁干扰 (EMI) 要求。MX10008路由器在机箱后部的电源下方有一个 2 孔保护性接地端子,用于接地。
对于交流供电的系统,还必须使用交流电源线中的接地线以及 2 孔接线片接地连接。经过测试的系统通过 2 孔保护接地端子满足或超过所有适用的 EMC 法规要求。
为符合 GR-1089 要求,用于 SFP+、QSFP+ 和 QSFP28 端口的所有建筑物内铜缆必须在两端进行屏蔽和接地。
在路由器安装开始之前,有执照的电工必须将电缆接线片连接到您提供的接地电缆上。请参见 将MX10008接地。接线片连接不正确的电缆可能会损坏路由器。
在将路由器接地之前,请查看以下信息:
机箱后下部提供两个螺纹嵌件(PEM 螺母),用于将路由器接地。接地点的间距为 0.63 in。(16 毫米)中心。
所需的接地接线片是 Panduit LCD6-10A-L 或同等产品(提供)。接地接线片可容纳 6 AWG (13.3 mm²) 绞合线。如果机箱中安装了一个或多个 JNP10K-PWR-DC2 电源并设置为高输入 (80-A),请使用 Panduit LCD4-14A-L 或同等设备(提供)。该接线片可容纳 4 AWG (21.1mm²) 绞合线。
为MX10008提供的接地电缆必须与每个电源的输入线相同或重。最低建议为 6 AWG (13.3 mm²) 绞合铜线,B 类;90° C 电线,或当地法规允许的电线。
