在冗余主机子系统中升级到控制板路由引擎 REMX2K-X8-64G

date_range 06-May-21

冗余主机子系统由一个主路由引擎控制板 (CB-RE) (RE0) 和一个备份 CB-RE (RE1) 组成。要升级主机子系统以使用 REMX2K-X8-64G CB-RE,必须首先卸载备份 CB-RE,并安装 REMX2K-X8-64G CB-RE,之后成为备份 CB-RE。将此备份 CB-RE 配置为主要 CB-RE。然后替换另一个 CB-RE 并将其配置为备份 CB-RE。

注意:

在升级 CB-RE 之前保存路由器配置。

让主机子系统脱机

要使主机子系统脱机,请执行以下步骤:

  1. 在连接到 CB-RE 的外部管理设备上,发出 request system halt other-routing-engine 操作模式命令,使备份 CB-RE 脱机。命令通过保留状态信息,彻底关闭 CB-RE。
    content_copy zoom_out_map
    user@host> request system halt other-routing-engine


    等待控制台上出现消息,确认操作系统已停止。

  2. 使用 request chassis cb slot 0/1 offline 操作模式命令使控制板脱机。命令会完全关闭 CB-RE。
    content_copy zoom_out_map
    user@host> request chassis cb slot 1 offline

卸下备用 CB-RE

要移除 CB-RE(请参阅 图 1):

注意:

将 CB-RE 作为一个单元移除。

谨慎:

在卸下 CB-RE 之前,确保您知道如何正确操作弹出器手柄,以避免损坏设备。

谨慎:

更换 CB-RE 之前,必须让主机子系统脱机。如果只有一个主机子系统,则主机子系统脱机会关闭路由器。

  1. 将静电袋或防静电垫放置在平整、稳定的表面上。
  2. 将静电放电 (ESD) 地表带固定在裸露的手腕上,并将表带连接到机箱上的一个 ESD 点。
  3. 同时向外打开弹出器以拔下 CB-RE。
  4. 抓住弹出器手柄,将 CB-RE 滑出机箱的一半左右。
  5. 将一只手放在 CB-RE 下面以支持它,并将其完全从机箱中滑出。
  6. 将 CB-RE 放在防静电垫上或防静电袋内。
  7. 如果未立即更换 CB-RE,请在空插槽上安装一个空面板。

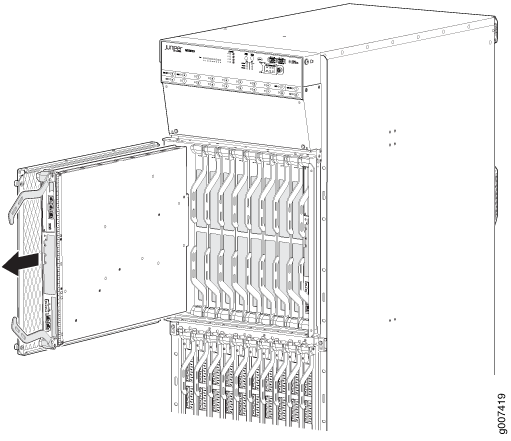

图 1:卸下 CB-RE Removing a CB-RE

安装 REMX2K-X8-64G CB-RE

要安装 CB-RE:

  1. 将 ESD 地面表带固定在手腕上,并将表带连接到机箱上的一个 ESD 点。
  2. 从静电袋中取出 CB-RE。
  3. 小心地将 CB-RE 的两侧与机箱内的参考线对齐。
  4. 将 CB-RE 滑入机箱,直至您感到阻力,小心确保其正确对齐。
  5. 抓住两个弹出器把手,同时向轻轻地关闭它们,直到 CB-RE 已完全就位。
  6. 检查 CB-RE 面板上的 LED,验证其是否运行正常。
    • 安装 CB-RE 后,绿色 在线 LED 应最初闪烁绿色,并在几分钟后稳定闪烁。

    • 如果 OK/FAIL LED 为黄色,请再次移除并安装 CB-RE。如果 OK/FAIL LED 仍然常亮,则 CB-RE 运行不正常。请联系您的客户支持代表。请参阅 联系客户支持

  7. 使用 show chassis environment cb 命令检查 CB-RE 的状态。

CB-RE 可能需要几分钟时间才能启动。CB-RE 启动后,通过检查操作员接口上的 FAILRE0RE1 LED 来验证是否已正确安装。如果路由器正常运行且 CB-RE 运行正常,CB-RE 上的绿色 在线 LED 会稳定亮起。如果 CB-RE 上的红色 失败 LED 灯稳定,请再次拔下并安装 CB-RE。如果红色 失败 LED 仍然常亮,则 CB-RE 将无法正常运行。请联系您的客户支持代表。

验证升级的 CB-RE 并将其配置为主要

用 REMX2K-X8-64G CB-RE 替换备用 CB-RE 后,请执行以下步骤:

  1. 通过发出 show chassis hardware show chassis routing-engine |no-more 命令,验证 REMX2K-X8-64G CB-RE 是否联机。

    使用 show vmhost statusshow vmhost version 命令验证软件。

  2. 安装 REMX2K-X8-64G CB-RE 后,CB-RE 会自动开机,并处于 健忘 模式,因为它加载有出厂默认值。CB-RE 处于健忘模式后,加载基本配置并提交。
  3. 使用 commit synchronize 命令将配置复制到备份 CB-RE,以配置备份 CB-RE。
  4. request chassis routing-engine master switch使用命令将 REMX2K-X8-64G CB-RE (RE1) 用作主要 CB-RE。执行这一步后,所有 FPC 都会重新启动。

验证升级的 CB-RE 并将其配置为备份

用 REMX2K-X8-64G CB-RE 替换主 CB-RE 后,请执行以下步骤:

  1. request chassis routing-engine master switch使用命令将新安装的 REMX2K-X8-64G CB-RE (RE0) 作为备份 CB-RE。
  2. 使用命令将 commit synchronize 活动配置从主 CB-RE 复制到备份 CB-RE。
