维护PTX10016电源系统组件

date_range 11-Sep-24

arrow_backward

arrow_forward

PTX10016 路由器支持交流、直流、高压交流（HVAC）和高压直流（HVDC）电源。要在 PTX10016 路由器中安装和卸下电源，请阅读以下部分。所有电源型号都是可热拔除和可热插入的现场更换单元（FRU）。您最多可以在机箱后部左侧提供的插槽中安装 10 个电源。

谨慎：

在所有插槽中使用相同类型的电源。请勿在同一机箱中混用电源型号。只有在将所有 JNP10K-PWR-AC2 电源更换为所有 JNP10K-PWR-AC2 电源时，才允许在系统中同时运行两个型号。

注意：

请参阅热符号。接触风扇托架和电源时戴上耐热手套。

在 PTX10016 路由器中安装 JNP10K-PWR-AC 电源

在 PTX10016 路由器中安装 JNP10K-PWR-AC 电源之前：

确保您已遵守所有安全警告和注意事项。
确保您了解如何防止 ESD 损坏。请参阅防止静电放电损坏。

谨慎：

卸下电源之前，请确保您的电源足以为机箱中的路由器供电。请参阅 PTX10016组件的电源要求。

谨慎：

路由器运行时，请勿将电源插槽长时间留空。立即更换电源或在空插槽上安装盖子。
如果交流电源插座有电源开关，请将其设置到关闭（O）位置。
确保您拥有以下可用的部件和工具：
- 静电放电（ESD）接地带（在附件套件中提供）
- 十字（+）螺丝刀，1 号
- 适合您地理位置的电源线（请参阅 PTX10016电源线规格。
- 电源线固定夹

要在 PTX10016 路由器中安装 JNP10K-PWR-AC 电源：

将 ESD 接地腕带的一端缠绕并固定在裸露的手腕上，然后将腕带的另一端连接到机箱上的 ESD 点。PTX10016机箱后部保护接地端子旁边和 PSU 9 下方有一个 ESD 点（参见图 1）。
图 1：PTX10016 机箱后部的 ESD 点

1

—

ESD 点
如果电源插槽上有盖子，请将拇指和食指插入指孔，挤压盖子，然后从插槽中拉出。保存盖子以备后用。请参阅图 2。
图 2：从PTX10016机箱上卸下电源盖
注意不要触摸电源连接，请从包中取出电源。
剥开并取下覆盖电源所有四个侧面的保护性保鲜膜。
确保电源开关设置为待机（O）位置。此开关关闭输出电压tage;它不会中断交流电源。
用手指或使用十字（+）螺丝刀（编号 1）逆时针方向拧下外加螺钉。
将外加螺钉从电源面板上旋转以松开闩锁。

注意：
您可以将电源安装在 PTX10016 路由器上标记为 PSU 0 到 PSU 9 （从上到下）的任何插槽中。
用双手将电源放入系统背面的电源插槽中。
将电源直接滑入机箱，直到电源完全安装在插槽中。确保电源面板与任何相邻的电源面板或电源盖齐平（请参阅图 3）。
将外加螺钉推入电源面板。确保螺钉固定在面板上的相应孔内。
用手指或使用十字（+）螺丝刀（编号 1）顺时针转动外加螺钉，拧紧外加螺钉。不要拧得过紧——不要对螺钉施加超过 7.3 磅英寸（0.82 牛米）的扭矩。当螺丝完全拧紧时，闩锁会锁定到路由器机箱中。

注意：
确保弹出器完全打开，以免刮伤机箱。

图 3：在 PTX10016 路由器中安装 JNP10K-PWR-AC 电源
将每根电源线连接到专用交流电源插座时，手动平衡电源负载。布线以在电源之间交替使用。JNP10K-PWR-AC 不共享电源;所有电源都进入 INP1（下部插座），仅在故障切换时使用 INP2（顶部插座）。请参阅图 4。
图 4：PTX10016 路由器上 JNP10K-PWR-AC 电源线的正确负载平衡

警告：
确保电源线不会阻挡对路由器组件的访问，也不会悬垂在人们可能被绊倒的地方。
挤压电源线固定夹的两侧，然后将夹子的末端插入交流电源面板上交流电器插座两侧支架上的孔中。请参阅图 5。
找到路由器随附的两根电源线;电源线的插头适合您的地理位置。
将电源线耦合器插入电源。
每个交流电源的面板上都有两个独立的 16 A 额定交流电源插座。每个入口必须连接到专用的交流电源，以实现 2n 的电源冗余。如果不需要冗余，请对单个连接使用默认输入 INP1 。

通过将夹子降低到电源线上方并将电源线推入电源线固定器的调节螺母来固定电源线固定器。旋转螺母，直到它紧紧地贴在电源线的底部。请参阅图 5。

图 5：电源线和固定夹 Power Cord and Retainer Clip

—

为 INP1 启用交换机如PS0输出所示。

阿拉伯数字

—

INP2 的启用交换机在输出中显示为PS1。

警告：

确保电源线不会阻挡对路由器组件的访问，也不会悬垂在人们可能被绊倒的地方。

如果交流电源插座有电源开关，请将其设置为开（|）位置。
将输入 1 和输入 2 的使能开关移动到 ON 位置。
验证电源面板上的 INP1 和 INP2 LED 是否亮起且常亮。
将电源开关按到开（|）位置。

从 PTX10016 路由器上拔下 JNP10K-PWR-AC 电源

从 PTX10016 路由器卸下 JNP10K-PWR-AC 电源之前：

确保您已遵守所有安全警告和注意事项。
确保您了解如何防止 ESD 损坏。请参阅防止静电放电损坏。

谨慎：

卸下电源之前，请确保您的电源足以为机箱中的路由器供电。请参阅 PTX10016组件的电源要求。

谨慎：

路由器运行时，请勿将电源插槽长时间留空。立即更换电源或在空插槽上安装盖子。
确保您拥有以下可用的部件和工具：
- 静电放电（ESD）接地带（在附件套件中提供）
- 十字（+）螺丝刀，1 号
- 更换电源或电源插槽盖
- 防静电垫

谨慎：

卸下电源之前，请确保您的电源足以为机箱中的路由器供电。请参阅 PTX10016组件的电源要求。

谨慎：

路由器运行时，请勿将电源插槽长时间留空。立即更换电源或在空插槽上安装盖子。

要从 PTX10016 路由器上卸下 JNP10K-PWR-AC 电源：

将防静电袋或防静电垫放在平坦、稳定的表面上。
将 ESD 接地腕带的一端缠绕并固定在裸露的手腕上，然后将腕带的另一端连接到机箱上的 ESD 点。在PTX10016机箱上，保护性接地端子旁边和 PSU 9 下方有一个 ESD 点（参见图 6）。
图 6：PTX10016 机箱后部的 ESD 点

1

—

ESD 点
将电源上设备插座旁边的电源开关（O 和 |）翻转到待机位置（O）。
通过执行以下任务之一断开路由器电源：
- 如果交流电源插座有电源开关，请将其设置到关闭（O）位置。
- 如果交流电源插座没有电源开关，请轻轻地将连接到电源插座的电源线的插头端从插座中拔出。
从交流电源面板上的交流设备插座上拔下电源线。
逆时针转动电源线固定器的调节螺母，直到您可以看到电源线。从调节螺母中的插槽中拉出电源线。
用手指或使用十字（+）螺丝刀（编号 1）逆时针拧下外加螺钉。请参阅图 7。
图 7：从 PTX10016 路由器上卸下 JNP10K-PWR-AC 电源
将外加螺钉从电源面板上旋转以松开闩锁。

注意：
确保弹出器完全打开，以免刮伤机箱。
注意不要触摸电源输出连接、引脚、引线或焊接连接，将一只手放在电源下方以支撑它。用另一只手抓住电源手柄，将电源完全拉出机箱。

谨慎：

不要颠簸输出连接。如果连接碰到固体物体，可能会损坏电源。

谨慎：

请参阅热符号。电源表面很热。将电源从机箱中拉出一半，等待几分钟让电源冷却，或者在卸下电源时戴上保护性耐热手套。
将电源放在防静电垫上完全冷却，然后再将电源放入防静电袋中存放。
如果不更换电源，请将盖子安装在插槽上。安装盖板：
1. 将拇指和食指插入盖子的指孔中。
2. 挤压盖子并将其放入插槽中。
3. 松开手指，盖子仍留在插槽中。

在 PTX10016 路由器中安装 JNP10K-PWR-AC2 电源

谨慎：

在所有插槽中使用相同类型的电源。请勿在生产机箱中混用电源型号。只有在将所有 JNP10K-PWR-AC2 电源更换为所有 JNP10K-PWR-AC2 电源时，才允许在系统中同时运行两个型号。

警告：

从机箱中卸下正在运行的 JNP10K-PWR-AC2 电源时，请戴上防热手套，防止严重烧伤。在运行条件下，电源可以达到 158° F 到 176° F（70° C 到 80° C）之间的温度。

在机箱中安装 JNP10K-PWR-AC2 电源之前：

确保您已遵守所有安全警告和注意事项。
确保您了解如何防止 ESD 损坏。请参阅防止静电放电损坏。

谨慎：

卸下电源之前，请确保您的电源足以为机箱中的路由器供电。请参阅 PTX10016组件的电源要求。

谨慎：

路由器运行时，请勿将电源插槽长时间留空。立即更换电源或在空插槽上安装盖子。
如果交流电源插座有电源开关，请将其设置到关闭（O）位置。
确保您拥有以下可用的部件和工具：
- 静电放电（ESD）接地带（在附件套件中提供）
- 十字（+）螺丝刀，1 号
- 适合您地理位置（适用于低压安装）或输入电流的电源线（适用于高压安装）（请参阅 PTX10016电源线规格。HVAC 和 HVDC 连接器和接线片在安装前必须由合格的电工安装。

要在 PTX10016 路由器中安装 JNP10K-PWR-AC2 电源：

将 ESD 接地腕带的一端缠绕并固定在裸露的手腕上，然后将腕带的另一端连接到机箱上的 ESD 点。在PTX10016机箱上，保护接地端子旁边和 PSU 9 下方有一个 ESD 点（参见图 8）。
图 8：PTX10016 机箱后部的 ESD 点

1

—

ESD 点
如果电源插槽中有盖子，请将拇指和食指插入指孔，挤压以缩回弹簧，然后将盖子拉出插槽。保存盖子以备后用。请参阅图 9。
图 9：从 PTX10016 机箱上卸下电源盖
注意不要触摸电源连接，请从包中取出电源。
剥开并取下覆盖电源所有四个侧面的保护性保鲜膜。
确保电源开关设置为待机（O）位置。此开关关闭输出电压tage;它不会中断输入电源。
用手指或螺丝刀逆时针方向拧下外加螺钉。
将外加螺钉从电源面板上旋转以松开闩锁。

注意：
您可以将电源安装在PTX10016机箱上标记为 PSU 0 到 PSU 9 （从上到下）的任何插槽中。
用双手将电源放入系统背面的电源插槽中。将电源直接滑入机箱，直到电源完全安装在插槽中。确保电源面板与任何相邻的电源面板或电源盖齐平（请参阅图 10）。
图 10：在 PTX10016 路由器中安装 JNP10K-PWR-AC2 电源
将外加螺钉推入电源面板。确保螺钉固定在面板上的相应孔内。
用手指或螺丝刀顺时针转动外加螺钉，拧紧外加螺钉。不要拧得过紧——不要对螺钉施加超过 7.3 磅英寸（0.82 牛米）的扭矩。当螺丝完全拧紧时，闩锁会锁定到路由器机箱中。
将每根电源线连接到专用电源（A 和 B）。JNP10K-PWR-AC2 要求每个电源都连接到单独的电源。
图 11：PTX10016 路由器上 JNP10K-PWR-AC2 电源线的正确负载平衡
对于每根电源线，将带有 Anderson 连接器的电缆末端插入 JNP10K-PWR-AC2 电源。连接器卡扣并将电缆锁定到位。

警告：
确保电源线不会阻挡对路由器组件的访问，也不会悬垂在人们可能被绊倒的地方。
如果交流电源插座有电源开关，请将其设置为开（|）位置。

设置三个 DIP 开关以指示输入源的数量并指示高功率或低功率。请参阅表 1。

使用两个电源输入时，将两个使能开关都设置为打开位置。不使用源冗余时，将未使用的源设置为关闭（O）位置。如果未使用源输入且使能开关亮起（|），LED 将变为红色并指示错误。

表 1：设置 JNP10K-PWR-AC2 DIP 开关
开关	州	描述
1	上	存在 INP0。
1	关闭	INP0 不存在。
2	上	存在 INP1。
2	关闭	INP1 不存在。
3	上	支持 30A 馈送;单次馈电 5000 W，双次馈电 5500 W。
3	关闭	支持 20A 馈送;电源容量为 3000 W。

验证电源面板上的 INP1 和 INP2 LED 是否亮起且常亮。
将电源开关按到开（|）位置。

安装 JNP10K-PWR-AC3 电源

谨慎：

在所有插槽中使用相同类型的电源。请勿在生产机箱中混用电源型号。只有在将所有 JNP10K-PWR-AC3 电源更换为所有 JNP10K-PWR-AC3 电源时，才允许在系统中同时运行两个型号。

警告：

从机箱中取出正在运行的 JNP10K-PWR-AC3 电源时，请戴上防热手套，以免严重烧伤。在运行条件下，电源可以达到 158° F 到 176° F（70° C 到 80° C）之间的温度。

在机箱中安装 JNP10K-PWR-AC3 电源之前：

确保您已遵守所有安全警告和注意事项。
确保您了解如何防止 ESD 损坏。请参阅防止静电放电损坏。
如果交流电源插座有电源开关，请将其设置到关闭（O）位置。确保您准备好以下部件和工具来安装 JNP10K-PWR-AC3 电源：
- 静电放电（ESD）接地带
- 十字（+）螺丝刀，1 号
- 适合您地理位置（用于低压安装）或输入电流（用于高压安装）的电源线。请参阅 PTX10004电源线规格。

要在PTX10016中安装 JNP10K-PWR-AC3 电源：

将 ESD 接地腕带的一端缠绕并固定在裸露的手腕上，然后将腕带的另一端连接到机箱上的 ESD 点。在PTX10016机箱上，保护接地端子旁边和 PSU 9 下方有一个 ESD 点（参见图 8）。

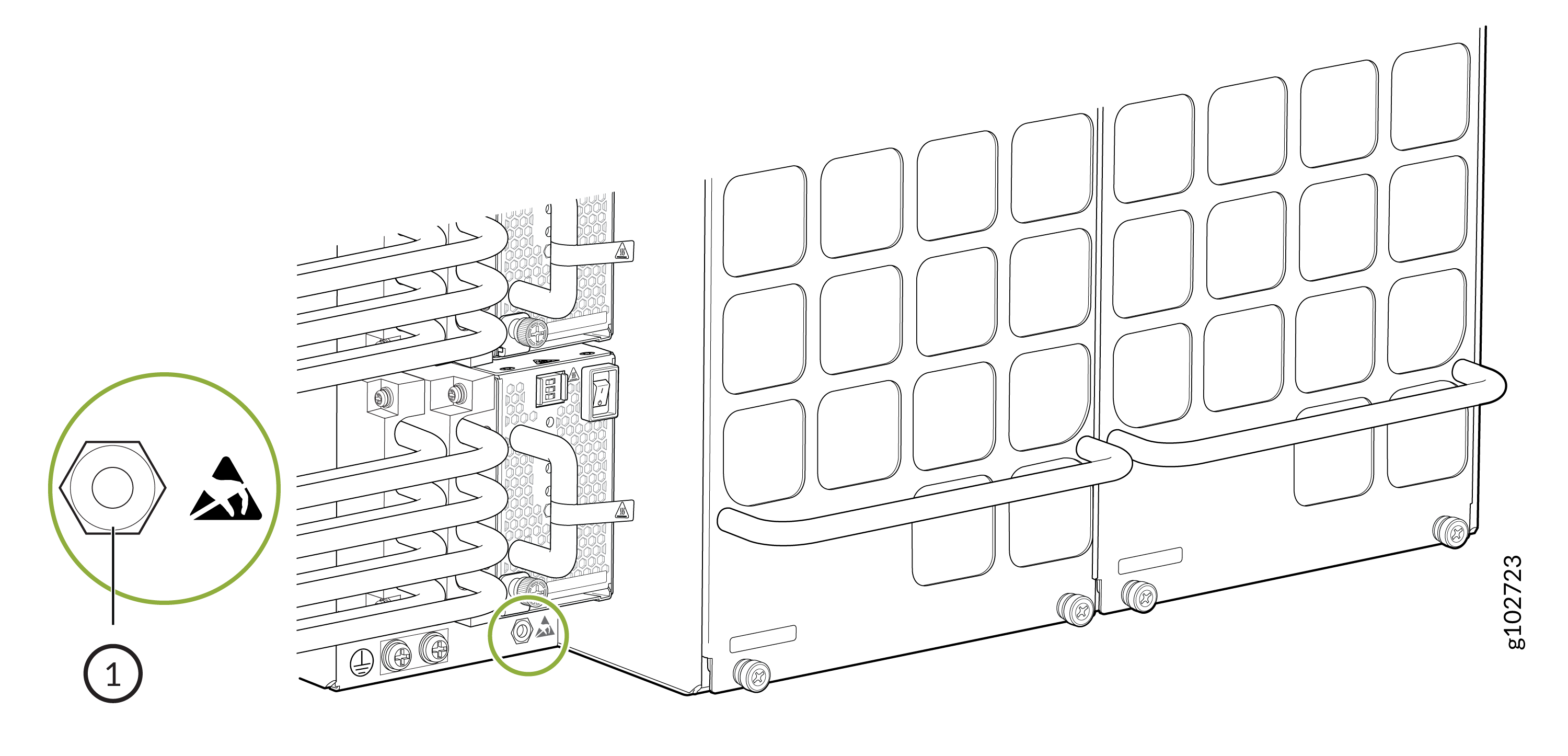

图 12：PTX10016 机箱后部的 ESD 点

1

—

ESD 点
注意不要触摸电源连接;从包中取出电源。
确保电源开关设置为待机（O）位置。此开关关闭输出电压tage;它不会中断输入电源。
使用十字（+）螺丝刀 1 号逆时针方向拧下外加螺钉。
将外加螺钉从电源面板上旋转以松开闩锁。

注意：
您可以将电源安装在PTX10016上标有 PSU 0 到 PSU 9 （从上到下）的任何插槽中。
用双手将电源放入系统背面的电源插槽中。将电源直接滑入机箱，直到电源完全安装在插槽中。确保电源面板与任何相邻的电源面板或电源盖齐平（请参阅安装 JNP10K-PWR-AC3 电源）。

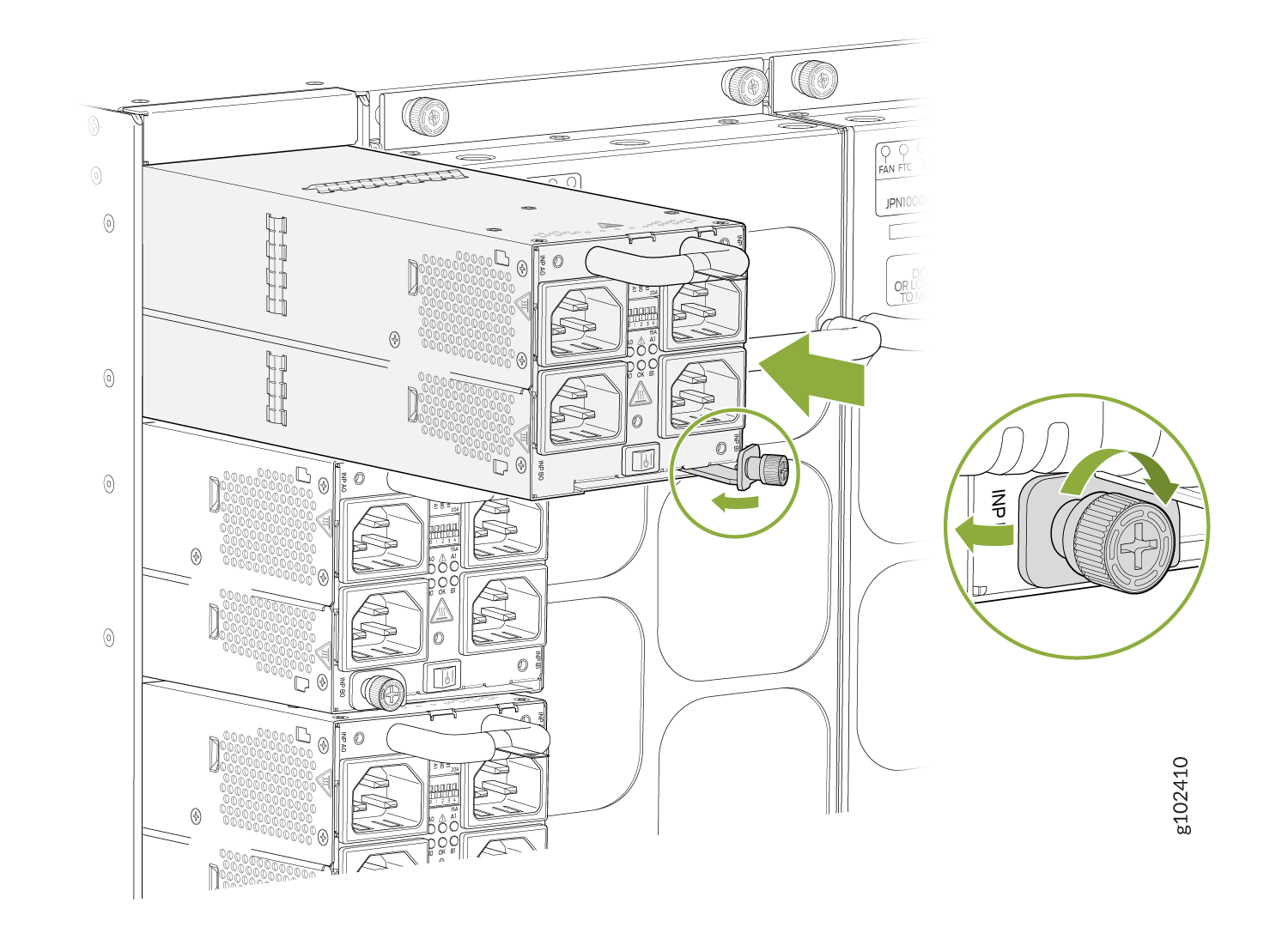

图 13：安装 JNP10K-PWR-AC3
将外加螺钉推入电源面板。确保螺钉固定在面板上的相应孔内。
使用十字（+）螺丝刀 1 号顺时针转动外加螺钉，拧紧外加螺钉。当螺丝完全拧紧时，闩锁会锁定到路由器机箱中。
将每根电源线连接到专用电源（A0、B0、A1 和 B1）。JNP10K-PWR-AC3 仅要求将每个电源连接到单独的电源。
1. 安装直角电源线时，应先连接左列输入（A0 和 B0）。连接 A0 和/或 B0 输入后，使用 A0 插头的固定器（SKU#540-175625）固定插头，使用 B0 插头的固定器（SKU#540-175626）固定插头。固定器使用 #1 飞利浦螺钉驱动器通过单个外加紧固件连接到 PSU 面板。请参阅图 14。

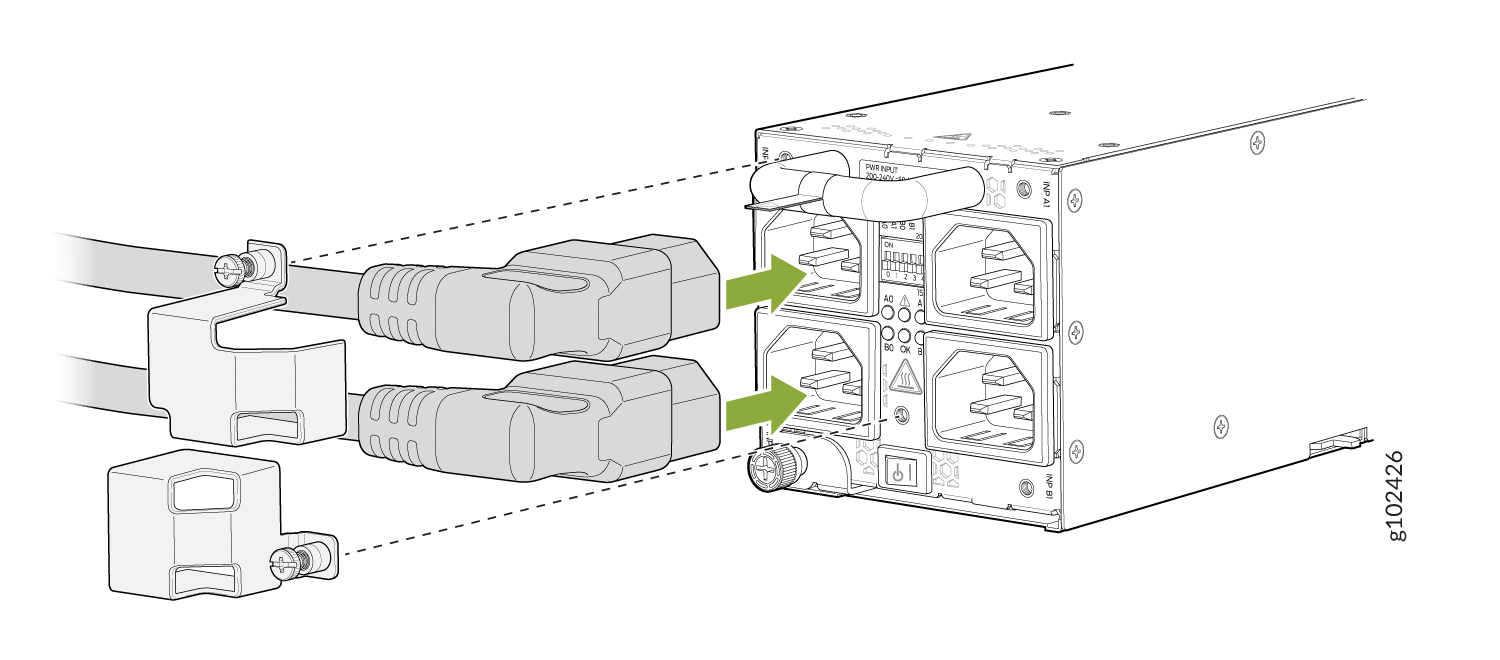

  图 14：用于 A0 和 B0 输入的插头固定器
2. 接下来连接右列输入（A1 和 B1）。连接 A1 和/或 B1 输入后，使用固定器（SKU#540-175627）固定插头。右柱塞固定器使用 #1 飞利浦螺丝刀通过两个外加螺钉固定在 PSU 面板上。请参阅图 15。

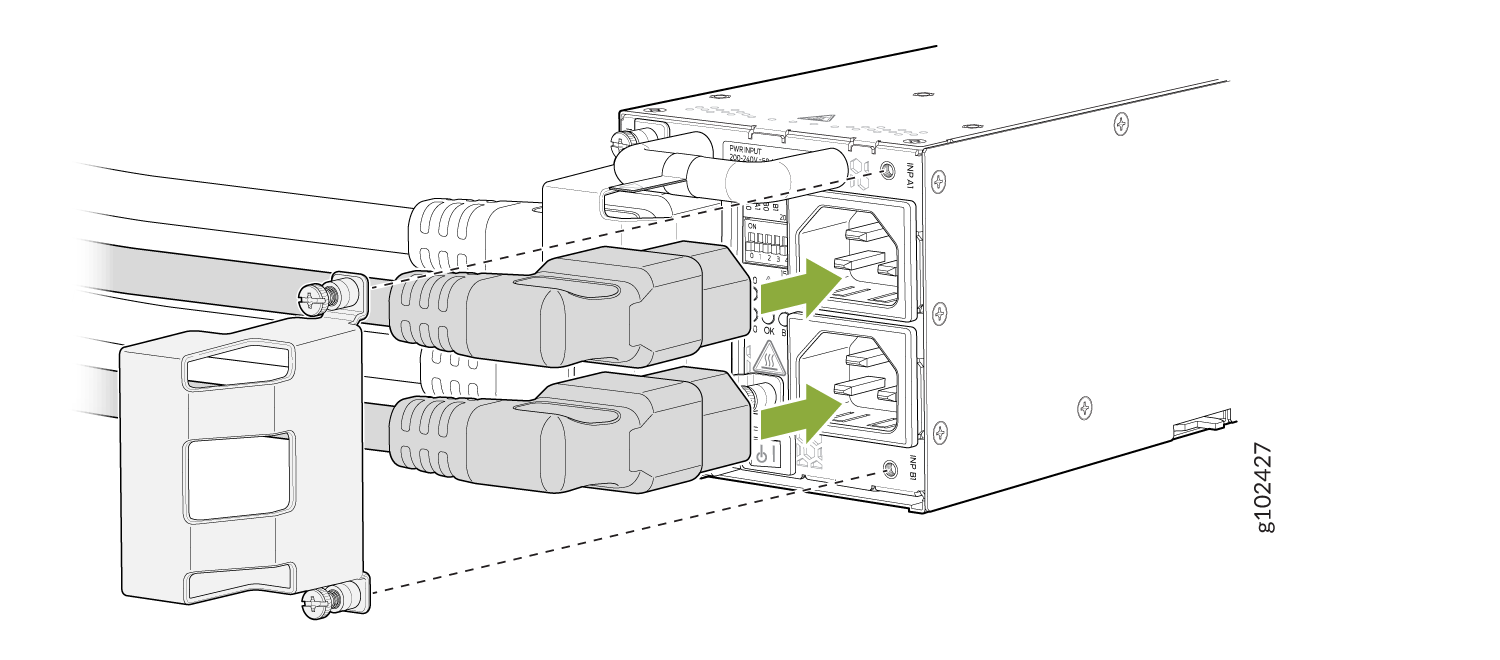

  图 15：用于 A1 和 B1 输入的插头固定器
1. 如果要使用直电源线，可以按任何顺序连接直电源线。连接直电源线后，使用固定器（SKU#540-175624）固定插头。固定器使用 #1 飞利浦螺丝刀通过三个外加紧固件固定在 PSU 面板上。请参阅图 16。

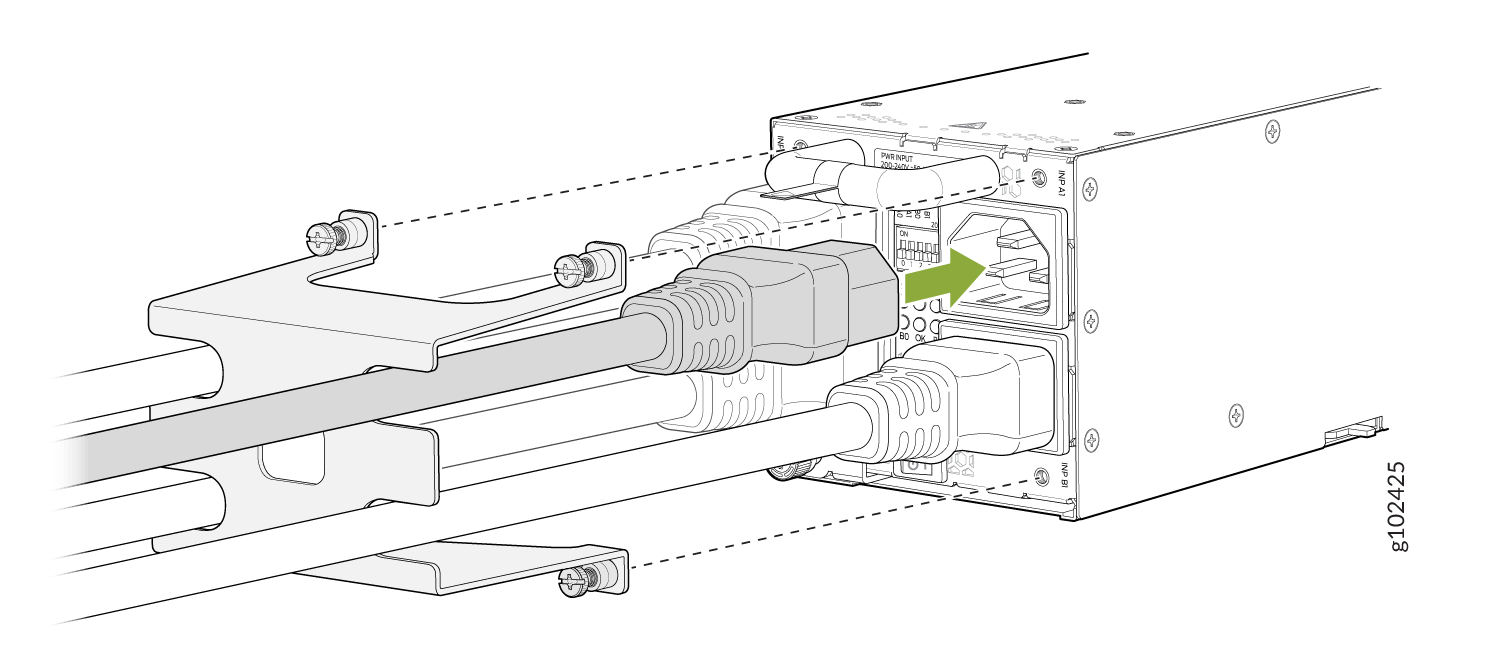

  图 16：连接直电源线
注意：
安装挡板是可选的，仅在您希望将气流从 PSU 左侧重定向到路由器后部时使用。这可确保 NEB 合规性。

挡板应在将电源插入路由器之前安装。请参阅图 17。

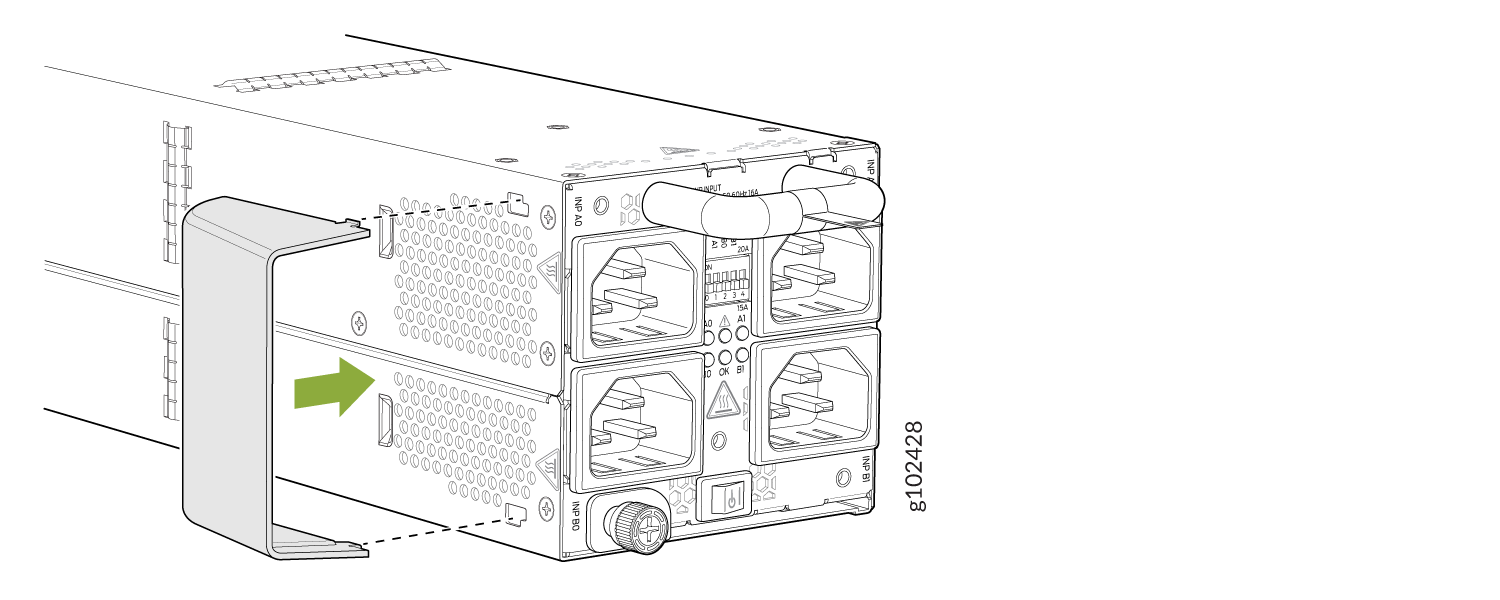

图 17：在 JNPR10K-PWR-AC3 中安装挡板
对于每根电源线，将带有 C21 连接器的电缆末端插入 JNP10K-PWR-AC3 电源。使用固定器将电源线固定在电源中的位置。请参阅图 18。

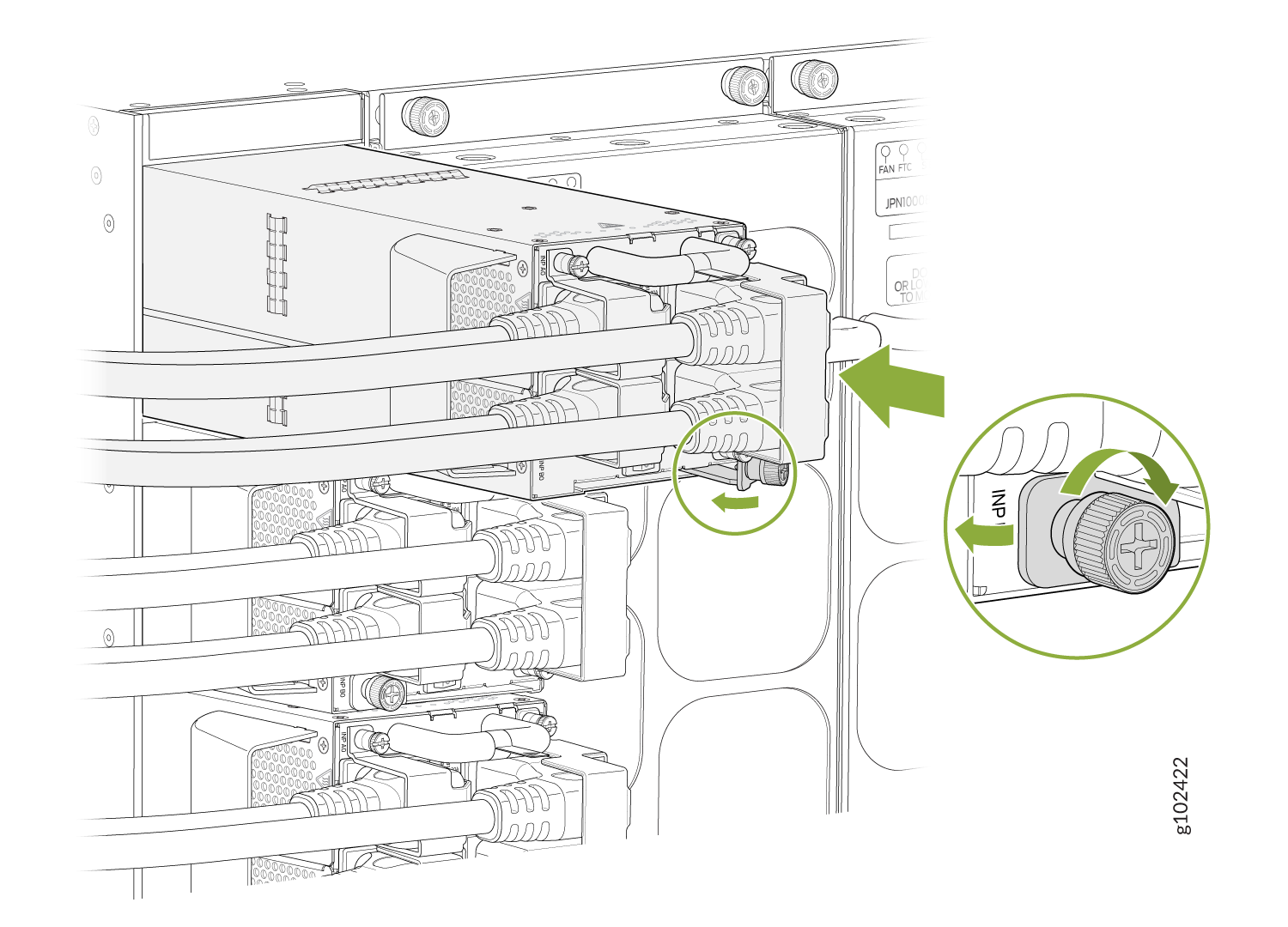

图 18：使用带挡板的 RA 电源线安装 JNPR10K-PWR-AC3

警告：
确保电源线不会阻挡对路由器组件的访问，也不会悬垂在人们可能被绊倒的地方。
如果交流电源插座有电源开关，请将其设置为开（|）位置。

设置五个 DIP 开关以设置输入以及电源是以 3000 W、6000 W 还是 7800 W 运行。请参阅表 2。

表 2：JNP10K-PWR-AC3 电源的 DIP 开关设置
INP-A0（开关 0）	INP-A1（开关 1）	INP-B0（开关 2）	INP-B1（开关 3）	开关 4（高输入 20 A/低输入 15 A）	输出功率
15-安培
关闭	关闭	关闭	上	关闭（15 A）	2500 瓦
关闭	关闭	上	关闭	关闭（15 A）	2500 瓦
关闭	关闭	上	上	关闭（15 A）	5000 瓦
关闭	上	关闭	关闭	关闭（15 A）	2500 瓦
关闭	上	关闭	上	关闭（15 A）	5000 瓦
关闭	上	上	上	关闭（15 A）	7500 瓦
关闭	上	上	关闭	关闭（15 A）	5000 瓦
上	关闭	关闭	关闭	关闭（15 A）	2500 瓦
上	关闭	关闭	上	关闭（15 A）	5000 瓦
上	关闭	上	关闭	关闭（15 A）	5000 瓦
上	关闭	上	上	关闭（15 A）	7500 瓦
上	上	关闭	关闭	关闭（15 A）	5000 瓦
上	上	关闭	上	关闭（15 A）	7500 瓦
上	上	上	关闭	关闭（15 A）	7500 瓦
上	上	上	上	关闭（15 A）	7800 瓦
20-安培
关闭	关闭	关闭	上	开（20 A）	3000 瓦
关闭	关闭	上	关闭	开（20 A）	3000 瓦
关闭	关闭	上	上	开（20 A）	6000 瓦
关闭	上	关闭	关闭	开（20 A）	3000 瓦
关闭	上	关闭	上	开（20 A）	6000 瓦
关闭	上	上	关闭	开（20 A）	6000 瓦
关闭	上	上	上	开（20 A）	7800 瓦
上	关闭	关闭	关闭	开（20 A）	3000 瓦
上	关闭	关闭	上	开（20 A）	6000 瓦
上	关闭	上	关闭	开（20 A）	6000 瓦
上	关闭	上	上	开（20 A）	7800 瓦
上	上	关闭	关闭	开（20 A）	6000 瓦
上	上	关闭	上	开（20 A）	7800 瓦
上	上	上	关闭	开（20 A）	7800 瓦
上	上	上	上	开（20 A）	7800 瓦

如果交流电源插座有电源开关，请在将交流电源线插入电源插座之前将其关闭。
验证电源面板上的 INP A0、INP A1、INP B0 和 INP B1 LED 是否亮起并常亮。
将电源开关按到开（|）位置。

对 Junos OS 演化版上不受支持的电源装置进行故障排除

问题
原因
溶液

问题

描述

当您将电源单元（PSU）部分插入通电设备时，PSU 会接触电源连接器，但无法接合短引脚。虽然状态 LED 会在没有短针接合的情况下亮起，但 Junos OS 演化版会忽略 PSU。

原因

如果不检测到短路引脚啮合，Junos OS 演化版会忽略 PSU，即使您将 PSU 进一步推入以接合短引脚也是如此。Junos OS 演化版仅检查短引脚的接合三次。检查以 500 毫秒（ms）的间隔进行，在您部分插入 PSU 后。三次尝试后，Junos OS 演化版会假定 PSU 不可访问，并将其标记为不受支持的 PSU。

溶液

要使 Junos OS 演化版识别 PSU：

将 PSU 拉出一半，从机箱后部拔下 PSU，以断开底板电源连接器。
等待 30 秒。
将 PSU 直接滑入机箱，直到 PSU 完全就位在插槽中。确保 PSU 面板与任何相邻的 PSU 面板或 PSU 盖齐平。
- 状态 LED 亮起。

检查PSU是否已通过Junos OS演化版注册。

发出 CLI show chassis environment psm 命令，检查已安装 PSU 的状态。如示例输出所示，标记为“状态”的行中的值“联机”表示 PSU 运行正常：

content_copy zoom_out_map
user@host> show chassis environment psm
PSM 2 status:
  State                      Online
  Temperature                32 degrees C / 89 degrees F
  Temperature 1              34 degrees C / 93 degrees F
  Temperature 2              35 degrees C / 95 degrees F
  Temperature 3              44 degrees C / 111 degrees F
  Fans                       OK
  AC Input A0                OK
  AC Input A1                OK
  AC Input B0                OK
  AC Input B1                OK
  Check Input A0 Alarm       No
  Check Input A1 Alarm       No
  Check Input B0 Alarm       No
  Check Input B1 Alarm       No
  DC Output                  OK
  Hours Used                 506
  Firmware Version           Pri MCU 101.101.101.101
                             Sec MCU 102.102
                             Com MCU 101
                             led MCU 100
  Fan 1                      14304
  Fan 2                      15648
  HVDC Mode                  All Inputs are AC
  Health check Information:
      Status:                   Health Check Passed
      Last Result:              Passed
      Last Execution:           2024-01-31 06:58:29 UTC
      Next Scheduled Run:       2024-02-07 06:58:29 UTC

从 PTX10016 路由器上卸下 JNP10K-PWR-AC2 电源

从 PTX10016 路由器卸下 JNP10K-PWR-AC2 电源之前：

确保您已遵守所有安全警告和注意事项。
确保您了解如何防止 ESD 损坏。请参阅防止静电放电损坏。

谨慎：

卸下电源之前，请确保您的电源足以为机箱中的路由器供电。请参阅 PTX10016组件的电源要求。

谨慎：

路由器运行时，请勿将电源插槽长时间留空。立即更换电源或在空插槽上安装盖子。
确保您拥有以下可用的部件和工具：
- 能够承受 158° F （70° C）温度的防热手套
- 静电放电（ESD）接地带（在附件套件中提供）
- 十字（+）螺丝刀，1 号
- 更换电源或电源插槽盖
- 防静电垫

警告：

从机箱中取出工作正常的 JNP10K-PWR-AC2 电源时，请戴上防热手套，以免严重烧伤。这些电源在运行条件下的温度可达到 158° F 至 176° F（70° C 至 80°C）。

谨慎：

卸下电源之前，请确保您的电源足以为机箱中的路由器供电。请参阅 PTX10016组件的电源要求。

谨慎：

路由器运行时，请勿将电源插槽长时间留空。立即更换电源或在空插槽上安装盖子。

要从 PTX10016 路由器上卸下 JNP10K-PWR-AC2 电源：

将防静电袋或防静电垫放在平坦、稳定的表面上。
将 ESD 接地腕带的一端缠绕并固定在裸露的手腕上，然后将腕带的另一端连接到机箱上的 ESD 点。ESD 点位于保护接地端子旁边和 PTX10016 机箱后部 PSU 9 下方（参见图 19）。
图 19：PTX10016 机箱后部的 ESD 点

1

—

ESD 点
将电源上设备插座旁边的电源（|）开关拨至待机位置（O）。
如果交流电源插座有电源开关，请将其设置到关闭（O）位置。
断开 JNP10K-PWR-AC2 电源面板上每个输入的 Anderson 连接器。
用手指或使用十字（+）螺丝刀（编号 1）逆时针拧下外加螺钉。请参阅图 20。
图 20：从 PTX10016 路由器上卸下 JNP10K-PWR-AC2 电源
将外加螺钉从电源面板上旋转以松开闩锁。
在从机箱中拔下电源之前，请戴上防热手套。
注意不要触摸电源输出连接、引脚、引线或焊接连接，将一只手放在电源下方以支撑它。用另一只手抓住电源手柄，将电源完全拉出机箱。

谨慎：

不要颠簸输出连接。如果连接碰到固体物体，可能会损坏电源。
将电源放在防静电垫上完全冷却，然后再将电源放入防静电袋中存放。
如果不更换电源，请将盖子安装在插槽上。安装盖板：
1. 将拇指和食指插入盖子的指孔中。
2. 挤压盖子并将其放入插槽中。
3. 松开手指，盖子仍留在插槽中。

卸下 JNP10K-PWR-AC3 电源

从机箱中卸下 JNP10K-PWR-AC3 电源之前：

确保您了解如何防止 ESD 损坏。请参阅防止静电放电损坏。
确保您拥有以下可用的部件和工具：
- 能够承受 158°F （70°C）温度的防热手套
- 静电放电（ESD）接地带
- 十字（+）螺丝刀，1 号
- 更换电源或电源插槽盖

警告：

从机箱中取出正常工作的 JNP10K-PWR-AC3 电源时，请戴上防热手套，以免严重烧伤。这些电源在运行条件下可以达到 158°F 到 176°F（70°C 到 80°C）之间的温度。

谨慎：

卸下电源之前，请确保您的电源足以为机箱中的路由器供电。请参阅 PTX10004组件的电源要求。

谨慎：

路由器运行时，请勿将电源插槽长时间留空。立即更换电源或在空插槽上安装 ABPM 或盖子。

要从 PTX10004 路由器上卸下 JNP10K-PWR-AC3 电源：

将 ESD 接地腕带的一端缠绕并固定在裸露的手腕上，然后将腕带的另一端连接到机箱上的 ESD 点。保护接地端子旁边、PTX10016后部 PSU 9 下方有一个 ESD 点（见图 12）。
图 21：PTX10016 机箱后部的 ESD 点

1

—

ESD 点
将电源上设备插座旁边的电源（|）开关拨至待机位置（O）。
如果交流电源插座有电源开关，请将其设置到关闭（O）位置。
使用 #1 飞利浦螺丝刀卸下固定器，然后从 PSU 上拆下电源线。

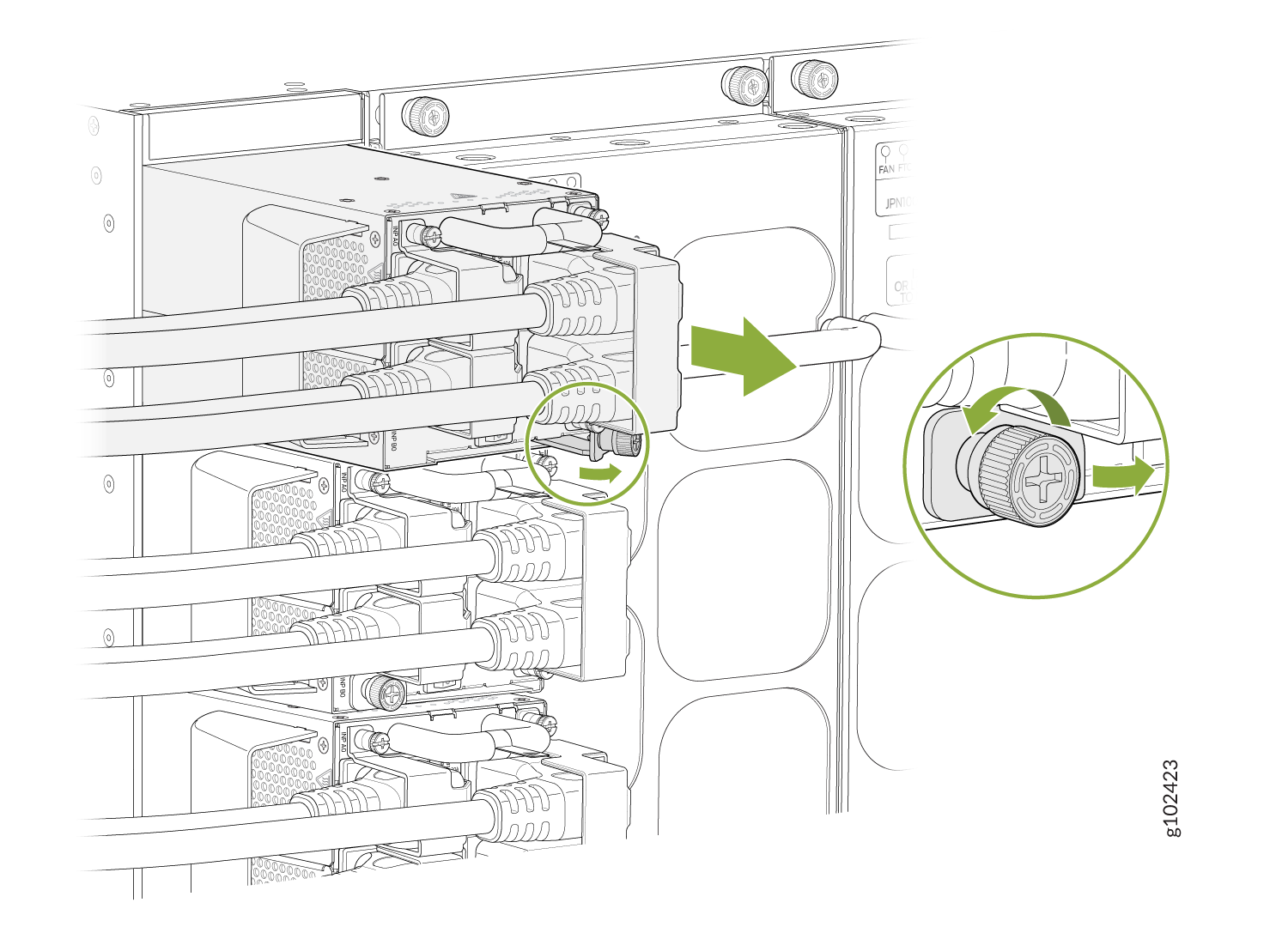

图 22：从 JNP10K-PWR-AC3 电源上拆下电源线
拧下并卸下固定器，从 PSU 上拔下电源线，然后断开 IEC320-C21 连接器与 JNP10K-PWR-AC3 电源面板上每个输入的连接。
使用十字（+）螺丝刀逆时针拧下外加螺钉，编号为 1。请参阅图 23。

注意：
确保弹出器完全打开，以免刮伤机箱。

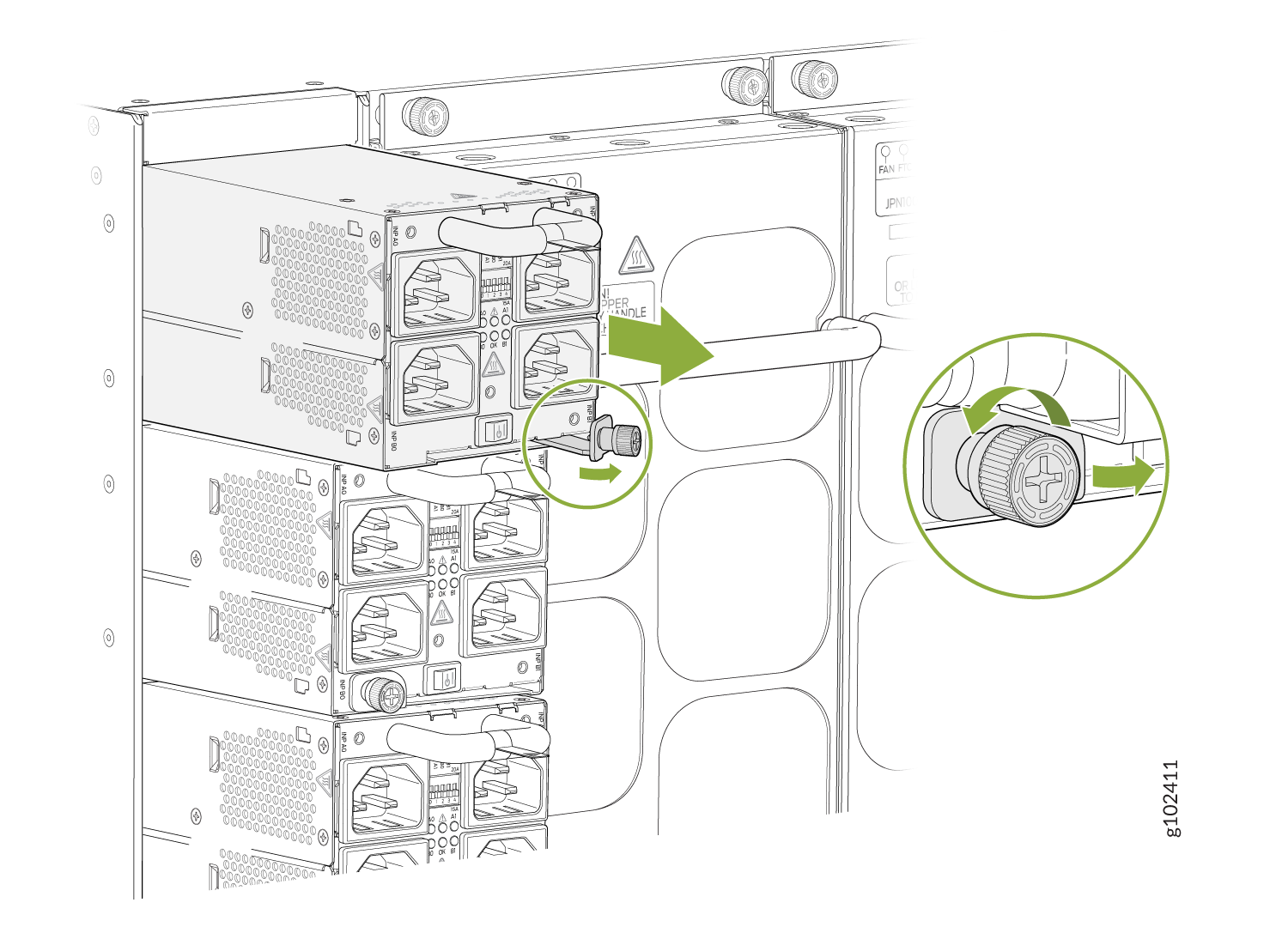

图 23：从PTX10016卸下 JNP10K-PWR-AC3 电源
将外加螺钉从电源面板上旋转以松开闩锁。
从机箱中拔下电源之前，请戴上防热手套。
注意不要接触电源输出连接、引脚、引线或焊接连接，请将一只戴手套的手放在电源下方以支撑它。用另一只手抓住电源手柄，将电源完全拉出机箱。

谨慎：

不要颠簸输出连接。如果连接碰到固体物体，可能会损坏电源。
将 JNP10K-PWR-AC3 电源放在防静电表面上完全冷却，然后再将电源放入防静电袋中存放。
安装更换的 JNP10K-PWR-AC3 电源。

谨慎：

在所有插槽中使用相同类型的电源。请勿在生产机箱中混用电源型号。

在 PTX10016 路由器中安装 JNP10K-PWR-DC 电源

在 PTX10016 路由器中安装 JNP10K-PWR-DC 电源之前：

确保您了解如何防止 ESD 损坏。请参阅防止静电放电损坏。

谨慎：

卸下电源之前，请确保您的电源足以为机箱中的路由器供电。请参阅 PTX10016组件的电源要求。

谨慎：

路由器运行时，请勿将电源插槽长时间留空。立即更换电源或在空插槽上安装盖子。
确保您已遵守所有安全警告和注意事项：

警告：
在执行直流电源程序之前，请确保直流电路没有电源。为确保所有电源都关闭，请将断路器定位在为直流电路提供服务的面板上，将断路器切换到关闭位置，并将断路器的开关手柄粘在关闭位置。

谨慎：

在将电源连接到路由器之前，有执照的电工必须将电缆接线片连接到您提供的接地和电源线上。接线片连接不正确的电缆可能会损坏路由器（例如，导致短路）。

谨慎：

为满足安全和电磁干扰（EMI）要求并确保正常运行，必须先将PTX10016路由器接地，然后再将其接地。对于需要将单独的接地导体连接到机箱的安装，请使用路由器机箱上的保护性接地端子连接到接地。有关使用单独的接地导体将 PTX10016 路由器接地的说明，请参阅将 PTX10016 路由器连接到接地。

注意：
JNP10K-PWR-DC 电源的电池回流必须作为隔离直流回流（DC-I）连接。
确保您已遵守所有安全警告和注意事项。
确保您了解如何防止 ESD 损坏。请参阅防止静电放电损坏。
确保您拥有以下可用的部件和工具：
- 静电放电（ESD）接地带（在附件套件中提供）
- 直流电源电缆（未提供）以及电缆接线片（已提供）

  PTX10016中提供的 Panduit LCD4-14A-L 或等效端子接线片的尺寸为 4 AWG （21.1 mm²）或 6 AWG （13.3 mm²）电源电缆。在机箱中使用所有 JNP10K-PWR-DC 电源时，您提供的直流电源电缆必须是 6 AWG （13.3 mm²）绞合线。我们建议您在电源线和接线片的压接部分周围安装热缩管绝缘层。

  注意：
  如果将 JNP10K-PWR-DC 升级到 JNP10K-PWR-DC2 并将输入模式设置为高（80 A），则必须使用 4 AWG （21.1 mm²）绞合线。4 AWG （21.1 mm²）绞合线的额定温度应为 75° C，或符合当地电气规范。

  注意：
  请参阅热符号。在接触风扇托架和电源时戴上耐热手套。
- 13/32 英寸（10 mm）螺母起子或套筒扳手
- 十字（+）螺丝刀，编号 1 和 2
- 万用表
- 耐热手套

要在 PTX10016 路由器中安装 JNP10K-PWR-DC 电源：

将 ESD 接地腕带的一端缠绕并固定在裸露的手腕上，然后将腕带的另一端连接到机箱上的 ESD 点。PTX10016机箱后部保护接地端子旁边和 PSU 9 下方有一个 ESD 点（参见图 24）。
图 24：PTX10016 机箱后部的 ESD 点

1

—

ESD 点
注意不要接触电源组件、引脚、引线或焊点，请从包中取出电源。

谨慎：

请参阅热符号。电源表面很热。将电源从机箱中拉出一半，等待几分钟让电源冷却，或者在卸下电源时戴上耐热手套。
剥开并取下覆盖电源所有四个侧面的保护性保鲜膜。
确保电源开关设置为待机（O）位置。此开关关闭输出电压tage;它不会中断直流电。
使用十字（+）螺丝刀（2）从直流电源输入端子上拆下塑料电缆盖，松开螺丝（参见图 25）。
图 25：卸下 JNP10K-PWR-DC 电源上的塑料电缆盖
使用 13/32 英寸从每个直流电源输入端子上拆下螺母。（10 mm）螺母起子或套筒扳手松开螺母。
确保电源断路器断路，使直流电源电缆引线两端的电压为 0 V，并且电缆引线在连接直流电源时不会变为活动状态。
在每根直流电源线上安装电源接线片。确保接线片与 4 AWG 线的双孔标准接线片端子相接。凸耳应该是双的，1/4 英寸。间距 5/8 英寸分开。端子必须容纳用于 4 AWG 或更大电线的双孔标准接线端子。
在连接到电源之前，请验证直流电源线是否正确标记。在典型的配电方案中，如果回波连接到电池厂的机箱接地，您可以使用万用表验证 –48V 和 RTN 直流电缆对机箱接地的电阻：
- 对机箱接地具有极高电阻（表示开路）的电缆为负极（–），将安装在 –48V （输入）直流电源输入端子上。
- 机箱接地电阻非常低（表示闭路）的电缆为正极（+），将安装在 RTN （返回）直流电源输入端子上。
谨慎：

您必须确保电源连接保持正确的极性。电源电缆可能标记为（+）和（–）以指示其极性。直流电源线没有标准的颜色编码。
在电力电缆周围安装热缩管绝缘层。
要安装热缩管：
1. 将管子滑过电缆连接到凸耳筒的部分。确保管子覆盖电线的末端和连接到它的凸耳的枪管。
2. 用热风枪收缩管道。确保均匀地加热管道的所有侧面，使其在电缆周围紧密收缩。
图 26 显示了安装热缩管的步骤。

注意：
不要使管道过热。
图 26：如何安装热缩管
将每个电源线接线片安装在 DC 电源输入端子上，用螺母将其固定（参见图 27）。涂抹在 23 磅之间。（2.6 nm）和 25 磅英寸。每个螺母的扭矩（2.8 Nm）。（使用 13/32 英寸。[10 mm] 螺母起子或套筒扳手。
1. 将每个正极（+）直流电源电缆接线片固定到 RTN （返回）直流电源输入端子。
2. 将每个负极（–）直流电源电缆接线片固定到 –48V （输入）直流电源输入端子。
图 27：将 DC 电源电缆连接到 JNP10K-PWR-DC 电源

每个电源都有两组独立的直流电源输入端子（输入 1：RTN –48V/–60V：和输入 2：：RTN –48V/–60V）。为实现馈电冗余，每个电源必须由源自馈电输入 1 和馈电 INPUT 2 的专用馈电供电。此配置为路由器提供通常部署的 INPUT 1/INPUT 2 馈电冗余。输入端与机箱接地之间有基本的绝缘层。此外，RTN 输入馈送之间还存在基本绝缘。
使用十字（+）螺丝刀 2 号将塑料电缆盖安装在每组电源线上，以拧紧螺丝。
如果机箱上的电源插槽上有盖子，请将拇指和食指插入指孔，挤压盖子，然后从插槽中拉出。保存盖子以备后用（见图 28）。
图 28：从PTX10016机箱上卸下电源盖
用手指或使用十字（+）螺丝刀（编号 1）逆时针方向拧下外加螺钉。
将外加螺钉从电源面板上拉开以松开闩锁。

注意：
您可以将电源安装在 PTX10016 路由器上标记为 PSU 0 到 PSU 9 （从上到下）的任何插槽中。
用双手将电源放入路由器背面的电源插槽中。
将电源直接滑入机箱，直到电源完全安装在插槽中。确保电源面板与任何相邻的电源面板或电源盖齐平（请参阅图 29）。
将外加螺钉推入电源面板。确保螺钉固定在面板上的相应孔内。
用手指或使用十字（+）螺丝刀（编号 1）顺时针转动外加螺钉，拧紧外加螺钉。不要拧得过紧——不要对螺钉施加超过 7.3 磅英寸（0.82 牛米）的扭矩。当螺丝完全拧紧时，闩锁会锁定到路由器机箱中。
图 29：在 PTX10016 路由器中安装 JNP10K-PWR-DC 电源

注意：
确保弹出器完全打开，以免刮伤机箱。
将输入 1 根电缆路由到一个电源，将输入 2 根电缆连接到另一个电源。JNP10K-PWR-DC 共享电源，因此如果一个输入的功率下降，电源能够在内部实现负载平衡。请参阅图 30。
图 30： PTX10016 路由器上 JNP10K-PWR-DC 电源线的正确负载平衡

警告：
确保电源线不会阻挡对路由器组件的访问，也不会悬垂在人们可能被绊倒的地方。

设置输入 1 和输入 2 的使能开关（参见图 31）。

使用两个源输入时，将两个使能开关都设置为打开（|）位置。不使用源冗余时，将未使用的源设置为关闭（O）位置。如果未使用源输入且使能开关亮起（|），LED 将变为红色并指示错误。

图 31：设置电源

Set the Enable Switches for the Power Source

的使能开关

—

用于启用输入源的 DIP 开关

阿拉伯数字

—

电源开关，开启（|）和待机（O）

验证电源面板上的输入 1 和 2 LED 是否亮起且亮起。
将电源开关按到开（|）位置。

从 PTX10016 路由器上拔下 JNP10K-PWR-DC 电源

从 PTX10016 路由器上卸下 JNP10K-PWR-DC 电源之前：

确保您了解如何防止 ESD 损坏。请参阅防止静电放电损坏。
确保您拥有以下可用的部件和工具：
- 静电放电（ESD）接地带（在附件套件中提供）
- 十字（+）螺丝刀，编号 1 和 2
- 13/32 英寸（10 mm）螺母起子或套筒扳手
- 更换电源或电源插槽盖
- 防静电垫

谨慎：

卸下电源之前，请确保您的电源足以为机箱中的路由器供电。请参阅 PTX10016组件的电源要求。

警告：

在执行直流电源程序之前，请确保从直流电路中断开电源。为确保所有电源都已关闭，请将断路器定位在为直流电路提供服务的面板上，将断路器切换到关闭（O）位置，并将断路器的开关手柄粘在关闭位置。

谨慎：

路由器运行时，请勿将电源插槽长时间留空。立即更换电源或在空插槽上安装盖子。

要从 PTX10016 路由器上卸下 JNP10K-PWR-DC 电源：

将 ESD 接地腕带的一端缠绕并固定在裸露的手腕上，然后将腕带的另一端连接到机箱上的 ESD 点。在PTX10016机箱上，保护接地端子旁边和 PSU 9 下方有一个 ESD 点（参见图 32）。
图 32：PTX10016 机箱后部的 ESD 点

1

—

ESD 点
确保电压tage 直流电源电缆引线两端为 0 V，并且电缆在拆卸过程中不会变为活动状态。
确保黑色电源输出开关设置为待机位置（O）。
用手指或使用十字（+）螺丝刀（编号 1）逆时针拧下外加螺钉。
将外加螺钉从电源面板上旋转以松开闩锁。请参阅图 33。
图 33：从 PTX10016 路由器卸下 JNP10K-PWR-DC 电源

注意：
确保弹出器完全打开，以免刮伤机箱。
戴上耐热手套，保护双手免受热电源的伤害。
注意不要触摸电源组件、引脚、引线或焊接连接，请将一只手放在电源下方以支撑它。用另一只手抓住电源手柄，将电源完全拉出机箱。

谨慎：

请参阅热符号。电源表面很热。将电源从机箱中拉出一半，等待几分钟让电源冷却，或者在卸下电源时戴上耐热手套。
将电源放在防静电垫上完全冷却，然后再将电源放入防静电袋中存放。
如果不更换电源，请将盖子安装在插槽上。安装盖板：
1. 将拇指和食指插入盖子的指孔中。
2. 挤压盖子并将其放入插槽中。
3. 松开手指，盖子仍留在插槽中。
使用 2 号十字（+）螺丝刀逆时针拧下保护输入端子螺柱的塑料电缆盖上的螺钉。
使用 13/32 英寸逆时针拧下螺母。（10 mm）螺母起子或套筒扳手，来自输入端子螺柱。
从输入端子螺柱上拆下电缆接线片。

在 PTX10016 路由器中安装 JNP10K-PWR-DC2 电源

在 PTX10016 路由器中安装 JNP10K-PWR-DC2 电源之前：

确保您已遵守所有安全警告和注意事项：

警告：
在执行直流电源程序之前，请确保从直流电路中断开电源。为确保所有电源都已关闭，请将断路器定位在为直流电路提供服务的面板上，将断路器切换到关闭（O）位置，并将断路器的开关手柄粘在关闭位置。

警告：
从机箱中取出正常工作的 HVDC 电源时，请戴上防热手套，以保护自己免受严重灼伤。高压直流电源在运行条件下的温度可达到 158° F 至 176° F（70° C 至 80° C）。

谨慎：

在将电源连接到路由器之前，有执照的电工必须将电缆接线片连接到您提供的接地和电源线上。接线片连接不正确的电缆可能会损坏路由器（例如，导致短路）。

谨慎：

为满足安全和电磁干扰（EMI）要求并确保正常运行，必须先将PTX10016路由器接地，然后再将其接地。对于需要将单独的接地导体连接到机箱的安装，请使用路由器机箱上的保护性接地端子连接到接地。有关使用单独的接地导体将 PTX10016 路由器接地的说明，请参阅将 PTX10016 路由器连接到接地。

注意：
JNP10K-PWR-DC2 电源的电池回流必须作为隔离直流回流（DC-I）连接。
确保您了解如何防止 ESD 损坏。请参阅防止静电放电损坏。
确保您拥有以下可用的部件和工具：
- 可承受高达 176° F （80° C）的温度的耐热手套
- 静电放电（ESD）接地带（在附件套件中提供）
- 使用大电流电缆组件 CBL-PWR2-BARE（未提供），并连接电缆接线片（提供）。

  JNP10K-PWR-DC2 提供的接线片为 Panduit LCD4-14A-L 或同等产品，尺寸为 4 AWG （21.1 mm²）电源电缆。4 AWG （21.1 mm²）绞合线的额定温度应为 75° C，或符合当地电气规范。我们建议您在电源线和接线片的压接部分周围安装热缩管绝缘层。
- 13/32 英寸（10 mm）螺母起子或套筒扳手
- 十字（+）螺丝刀，编号 1 和 2
- 万用表

要在 PTX10016 路由器中安装 JNP10K-PWR-DC2 电源：

将 ESD 接地腕带的一端缠绕并固定在裸露的手腕上，然后将腕带的另一端连接到机箱上的 ESD 点。PTX10016机箱后部保护接地端子旁边和 PSU 9 下方有一个 ESD 点（参见图 34）。
图 34：PTX10016 机箱后部的 ESD 点

1

—

ESD 点
注意不要接触电源组件、引脚、引线或焊点，请从包中取出电源。
剥开并取下覆盖电源所有四个侧面的保护性保鲜膜。
确保电源开关设置为待机（O）位置。此开关关闭输出电压tage;它不会中断直流电。
使用十字（+）螺丝刀 2 号松开螺丝，从电源输入端子上取下塑料电缆盖（参见图 35）。
图 35：卸下 JNP10K-PWR-DC2 电源上的塑料电缆盖
使用 13/32 英寸从每个直流电源输入端子上拆下螺母。（10 mm）螺母起子或套筒扳手松开螺母。

注意：
JNP10K-PWR-DC2 电源需要为每个输入直流馈电配备专用断路器。您必须使用额定 80 A DC 和中等延迟的断路器。
确保电源断路器断路，使直流电源电缆引线两端的电压为 0 V，并且电缆引线在连接直流电源时不会变为活动状态。
在连接到电源之前，请验证直流电源线是否正确标记。在典型的配电方案中，如果回波连接到电池厂的机箱接地，您可以使用万用表验证 –48V 和 RTN 直流电缆对机箱接地的电阻：
- 对机箱接地具有极高电阻（表示开路）的电缆为负极（–），将安装在 –48V （输入）直流电源输入端子上。
- 机箱接地电阻非常低（表示闭路）的电缆为正极（+），将安装在 RTN （返回）直流电源输入端子上。
JNP10K-PWR-DC2 电源相当于一个外壳中的两个电源。每个 JNP10K-PWR-DC2 都有四组独立的直流电源输入端子：
- A0：输入 A0 RTN –48V/–60V
- B0：输入 B0 RTN –48V/–60V
- A1：输入 A1 RTN –48V/–60V
- B1：输入 B1 RTN –48V/–60V
图 36：JNP10K-PWR-DC2 输入端子标记
谨慎：

您必须确保电源连接保持正确的极性。电源电缆可能标记为（+）和（–）以指示其极性。直流电源线没有标准的颜色编码。

我们建议对所有输入进行源冗余（源 A 和源 B），以确保系统的可靠性。

如果您有两个独立的电源（源 A 和源 B）：我们建议您有四组独立的电源——两组来自源 A，两组来自源 B。您必须将两个馈电从源 A 连接到电源上的端子 A0 和 A1，并将两个馈电从源 B 连接到电源上的端子 B0 和 B1。这将为电源提供电源和配电冗余。

如果您只有一个电源并希望配电冗余：我们建议您从该电源获得四组独立的电源。您必须将馈电连接到电源上的端子 A0、A1、B0 和 B1。这将为电源提供配电冗余。

如果您只有一个电源并且不希望配电冗余：我们建议您从该电源获得四组独立的电源。您必须将一对馈电连接到电源上的端子 A0 或 B0，并且必须将另一对馈电连接到端子 A1 或 B1。在这种情况下，电源提供 5500 W 的全部输出功率。

如果将一个供电连接到 A0，将另一个供电连接到 B0，或者将一个供电连接到 A1，将另一个供电连接到 B1，则电源仅提供一半的输出功率 - 2750 W。这是因为端子 A0 和 B0 与 PS0 电源（2750 W）相关联，端子 A1 和 B1 与 PS1 电源（2750 W）相关联。
在电力电缆周围安装热缩管绝缘层。
要安装热缩管：
1. 将管子滑过电缆连接到凸耳筒的部分。确保管子覆盖电线的末端和连接到它的凸耳的枪管。
2. 用热风枪收缩管道。确保均匀地加热管道的所有侧面，使其在电缆周围紧密收缩。
图 37 显示了安装热缩管的步骤。

注意：
不要使管道过热。
图 37：如何安装热缩管
将每个电源线接线片安装在 DC 电源输入端子上，用螺母将其固定（参见图 38）。涂抹在 23 磅之间。（2.6 nm）和 25 磅英寸。每个螺母的扭矩（2.8 Nm）。（使用 13/32 英寸。[10 mm] 螺母起子或套筒扳手。
1. 将每个正极（+）直流电源电缆接线片固定到 RTN （返回）直流电源输入端子。
2. 将每个负极（–）直流电源电缆接线片固定到 –48V （输入）直流电源输入端子。
每个电源都有两组独立的直流电源输入端子（输入 1：RTN –48V/–60V：和输入 2：：RTN –48V/–60V）。为实现馈电冗余，每个电源必须由源自馈电输入 1 和馈电 INPUT 2 的专用馈电供电。此配置为路由器提供通常部署的 INPUT 1/INPUT 2 馈电冗余。输入端与机箱接地之间有基本的绝缘层。此外，RTN 输入馈送之间还存在基本绝缘。

图 38：将直流电源电缆连接到 JNP10K-PWR-DC2 电源
使用十字（+）螺丝刀 2 号将塑料电缆盖安装在每组电源线上，以拧紧螺丝。
如果机箱上的电源插槽上有盖子，请将拇指和食指插入指孔，挤压盖子，然后从插槽中拉出。保存盖子以备后用（见图 39）。
图 39：从PTX10016机箱上卸下电源盖
用手指或使用十字（+）螺丝刀（编号 1）逆时针方向拧下外加螺钉。
将外加螺钉从电源面板上旋转以松开闩锁。
用双手将电源放入路由器背面的电源插槽中。将电源直接滑入机箱，直到电源完全安装在插槽中。电源将从机箱伸出约 2 英寸。（5 厘米）（见图 40）。
将外加螺钉推入电源面板。确保螺钉固定在面板上的相应孔内。
用手指或使用十字（+）螺丝刀（编号 1）顺时针转动外加螺钉，拧紧外加螺钉。不要拧得过紧——不要对螺钉施加超过 7.3 磅英寸（0.82 牛米）的扭矩。当螺丝完全拧紧时，闩锁会锁定到路由器机箱中。
图 40：在 PTX10016 路由器中安装 JNP10K-PWR-DC2 电源
将输入 A0 和 A1 电缆路由到电源，将输入 B0 和 B1 电缆路由到另一个电源。您必须将每个输入连接到专用的配电和保护装置。JNP10K-PWR-DC 共享电源，因此如果一个输入的功率下降，电源能够在内部实现负载平衡。请参阅图 41。
图 41：PTX10016 路由器上 JNP10K-PWR-DC2 电源线的正确负载平衡

警告：
确保电源线不会阻挡对路由器组件的访问，也不会悬垂在人们可能被绊倒的地方。

设置三个 DIP 开关以指示输入源的数量并指示高功率或低功率。请参阅表 3 和图 42。

使用两个源输入时，将两个使能开关都设置为打开位置。不使用源冗余时，将未使用的源设置为关闭位置。如果未使用源输入且使能开关打开，LED 将变为红色并指示错误。

表 3：设置 JNP10K-PWR-DC2 DIP 开关
开关	州	描述
1	上	存在 IP0。
1	关闭	IP0 不存在。
2	上	存在 IP1。
2	关闭	IP1 不存在
3	上	支持 30A 馈送;单次馈电 5000 W，双次馈电 5500 W。
3	关闭	支持 20A 馈送;电源容量为 3000 W。

图 42：设置电源

的使能开关

—

DIP 开关

阿拉伯数字

—

电源开关，开启（|）和待机（O）

验证电源面板上的输入 1 和 2 LED 是否亮起且亮起。
将电源开关按到开（|）位置。

从 PTX10016 路由器上卸下 JNP10K-PWR-DC2 电源

从 PTX10016 路由器卸下 JNP10K-PWR-DC2 电源之前：

确保您已遵守所有安全警告和注意事项：

谨慎：

工作中的 JNP10K-PWR-DC2 电源在运行条件下的温度可达到 158° F 到 176° F（70° C 到 80° C）之间。为避免受伤，请勿徒手触摸正在运行的电源。
确保您了解如何防止 ESD 损坏。请参阅防止静电放电损坏。

谨慎：

卸下电源之前，请确保您的电源足以为机箱中的路由器供电。请参阅 PTX10016组件的电源要求。

谨慎：

路由器运行时，请勿将电源插槽长时间留空。立即更换电源或在空插槽上安装盖子。
确保您拥有以下可用的部件和工具：
- 可承受 158° F 至 176° F（70° C 至 80° C）温度的防热手套
- 静电放电（ESD）接地带（在附件套件中提供）
- 十字（+）螺丝刀，编号 1 和 2
- 13/32 英寸（10 mm）螺母起子或套筒扳手
- 更换电源或电源插槽盖
- 防静电垫

要从 PTX10016 路由器上卸下 JNP10K-PWR-DC2 电源：

将 ESD 接地腕带的一端缠绕并固定在裸露的手腕上，然后将腕带的另一端连接到机箱上的 ESD 点。ESD 点位于PTX10016机箱上保护接地端子旁边和 PSU 9 下方（参见图 43）。
图 43：PTX10016 机箱后部的 ESD 点

1

—

ESD 点
确保电压tage 直流电源电缆引线两端为 0 V，并且电缆在拆卸过程中不会变为活动状态。
确保电源开关设置为待机位置（O）。
用手指或使用十字（+）螺丝刀（编号 1）逆时针拧下外加螺钉。
将外加螺钉从电源面板上旋转以松开闩锁。（请参阅图 44。
图 44：从 PTX10016 路由器上卸下 JNP10K-PWR-DC2 电源
戴上耐热手套以保护您的手免受热电源的伤害。
注意不要接触电源组件、引脚、引线或焊接连接，将一只戴手套的手放在电源下方以支撑它。用另一只手抓住电源手柄，将电源完全拉出机箱。
将电源放在防静电垫上完全冷却，然后再将电源放入防静电袋中存放。
如果不更换电源，请将盖子安装在插槽上。安装盖板：
1. 将拇指和食指插入盖子的指孔中。
2. 挤压盖子并将其放入插槽中。
3. 松开手指，盖子仍留在插槽中。
使用十字（+）螺丝刀（编号 2）拧下逆时针屏蔽输入端子螺柱的塑料电缆盖上的螺钉。
使用 13/32 英寸逆时针拧下螺母。（10 mm）螺母起子或套筒扳手，来自输入端子螺柱。
从输入端子螺柱上拆下电缆接线片。

arrow_backward PREVIOUS 维护PTX10016冷却系统组件

NEXT arrow_forward 维护PTX10016交换机结构组件

PTX10016 数据包传输路由器硬件指南

本页内容

机器翻译对您有帮助吗?

免责声明:

维护PTX10016电源系统组件

在 PTX10016 路由器中安装 JNP10K-PWR-AC 电源

从 PTX10016 路由器上拔下 JNP10K-PWR-AC 电源

在 PTX10016 路由器中安装 JNP10K-PWR-AC2 电源

安装 JNP10K-PWR-AC3 电源

对 Junos OS 演化版上不受支持的电源装置进行故障排除

问题

描述

原因

溶液

从 PTX10016 路由器上卸下 JNP10K-PWR-AC2 电源

卸下 JNP10K-PWR-AC3 电源

在 PTX10016 路由器中安装 JNP10K-PWR-DC 电源

从 PTX10016 路由器上拔下 JNP10K-PWR-DC 电源

在 PTX10016 路由器中安装 JNP10K-PWR-DC2 电源

从 PTX10016 路由器上卸下 JNP10K-PWR-DC2 电源

Stay in touch

Helped me install or use the product
Accelerated my deployment

Discuss the product with a co-worker
Make a purchase inquiry

PTX10016 数据包传输路由器 硬件指南

本页内容

机器翻译对您有帮助吗?

免责声明:

维护PTX10016电源系统组件

在 PTX10016 路由器中安装 JNP10K-PWR-AC 电源

从 PTX10016 路由器上拔下 JNP10K-PWR-AC 电源

在 PTX10016 路由器中安装 JNP10K-PWR-AC2 电源

安装 JNP10K-PWR-AC3 电源

对 Junos OS 演化版上不受支持的电源装置进行故障排除

问题

描述

原因

溶液

从 PTX10016 路由器上卸下 JNP10K-PWR-AC2 电源

卸下 JNP10K-PWR-AC3 电源

在 PTX10016 路由器中安装 JNP10K-PWR-DC 电源

从 PTX10016 路由器上拔下 JNP10K-PWR-DC 电源

在 PTX10016 路由器中安装 JNP10K-PWR-DC2 电源

从 PTX10016 路由器上卸下 JNP10K-PWR-DC2 电源

Stay in touch

PTX10016 数据包传输路由器硬件指南
