QFX10002 电源系统

QFX10002 交流电源说明

QFX10002 型号中的交流电源（请参阅 图 1）是可热拔除和热插入的现场可更换单元 （FRU），无需关闭交换机电源或中断交换功能即可安装。QFX10002-36Q 交换机有两个电源;QFX10002-60C 和 QFX10002-72Q 有四个电源。所有电源均在出厂时安装。

每个 1600-W 电源都有一个交流输入。QFX10002 的电源数量是交换机中所有组件供电所需的两倍，即 2N 冗余。当交换机安装完所有电源时，交换机将具有完全电源冗余。如果电源出现故障或被移除，第二个电源将不间断地平衡电力负载。有关冗余配置选项的更多信息，请参阅 QFX10002 组件冗余。每个电源提供 12 VDC 输出和 12 VDC 的待机电压。

图 1：QFX10002 型号中的 1600-W 交流电源 1600-W AC Power Supply in a QFX10002 Models
1
—

电源连接器
3
—

弹射杆
2
—

电源 LED 指示灯
4
—

手柄

电源中的风扇提供从端口到 FRU 的气流，也称为 气流流出 （AFO）。带有 AFO 标签的电源或金色手柄表示端口到 FRU 的气流。

表 1 显示了电源的特性。

表 1：QFX10002 交流电源

瓦数

产品编号

气流方向

电源手柄颜色

1600-瓦

JPSU-1600W-AC-AFO

端口到 FRU

瞻博网络金牌

为避免触电伤害，请仔细遵循 将交流电源连接到 QFX10002 和 从 QFX10002 卸下电源中的说明。

QFX10002 交流电源规格

表 2 介绍了 QFX10002 交换机的交流电源规格。

表 2：QFX10002 交换机的交流电源规格

项目

规格

交流输入电压

工作范围：100V-127 VAC 和 200V-240 VAC

交流输入线路频率

50 至 60 赫兹

交流输入额定电流

  • QFX10002-72Q 在 100–120 VAC 时为 12.9 A

  • QFX10002-60C 在 100–120 VAC 时为 11.5 A

  • QFX10002-36Q 在 100–120 VAC 时为 9.5 A

典型功耗

  • QFX10002-36Q 为 560 W，1,911 BTU/小时

  • QFX10002-72Q 为 1050 W，3,583 BTU/小时

  • QFX10002-60C 为 2000 W，6,825 BTU/小时

最大功耗

  • QFX10002-36Q 为 800 W，2,730 BTU/小时

  • QFX10002-72Q 为 1425 W，4862 BTU/小时

  • QFX10002-60C 为 2500 W，8530 BTU/小时

QFX10002 交换机的交流电源线规格

如果在订单中包含可拆卸交流电源线，则机箱随附这些电源线。耦合器为国际电工委员会 （IEC） 标准 13 中描述的 C60320 型。电源线的插头端适合您所在地理位置的标准电源插座。

注意：

在北美，交流电源线长度不得超过 14.75 英尺（约 4.5 米），以符合美国国家电气规范 （NEC） 第 400-8 条（NFPA 75、5-2.2） 和第 210-52 条，以及加拿大电气规范 （CEC） 第 4-010（3） 条。可为 QFX 系列交换机订购的电源线符合标准。

下表列出了每个国家或地区提供的交流电源线规格。

表 3：QFX10002-60C 交换机的交流电源线规格

国家/地区

电气规格

插头标准

发货时的瞻博网络型号

备用瞻博网络型号

图形

澳大利亚

250 VAC，10 A，50 Hz

AS/新西兰 3109-1996

CG_CBL-C13-09-AU

CBL-EX-PWR-C13-AU

中国

250 VAC，10 A，50 Hz

GB 1002-1996

CG_CBL-C13-09-CH

CBL-EX-PWR-C13-CH

欧洲（意大利、瑞士和英国除外）

250 VAC，10 A，50 Hz

中东欧 （7） 七

CG_CBL-C13-09-EU

CBL-EX-PWR-C13-欧盟

意大利

250 VAC，10 A，50 Hz

CEI 23-16/VII

CG_CBL-C13-09-IT

CBL-EX-PWR-C13-IT

日本

125 VAC、12 A、50 Hz 或 60 Hz

JIS C8303

CG_CBL-C13-09-CN

CBL-EX-PWR-C13-CN

北美

（仅限 QFX10002-36Q、QFX10002-72Q）125 VAC，13 A，60 Hz

（所有型号）250 VAC，13 A，60 Hz

（所有型号）250 VAC，13 A，60 Hz

CAN/CSA 编号 49-92

NEMA L6-15

NEMA 6-15

CG_CBL-C13-09-CN

CBL-PW-C13-250L-US（默认）

CBL-PWR-C13-250-US

韩国

250 VAC，10 A，60 Hz

250 VAC，13 A，60 Hz

KSC 8305;K60884-1

CG_CBL-C13-09-KR

CBL-EX-PWR-C13-KR

瑞士

250 VAC，10 A，50 Hz

SEV 1011 SEV 1991;EN 60320 C13

CG_CBL-C13-09-SZ

CBL-EX-PWR-C13-SZ

英国

250 VAC，10 A，50 Hz

BS 1363/A

CG_CBL-C13-09-英国

CBL-EX-PWR-C13-英国
表 4：QFX10002-36Q 和 QFX10002-72Q 交换机的交流电源线规格

国家/地区

电气规格

插头标准

发货时的瞻博网络型号

备用瞻博网络型号

图形

澳大利亚

250 VAC，10 A，50 Hz

AS/新西兰 3109-1996

CG_CBL-C13-06-AU

CBL-EX-PWR-C13-AU

中国

250 VAC，10 A，50 Hz

GB 1002-1996

CG_CBL-C13-06-CH

CBL-EX-PWR-C13-CH

欧洲（意大利、瑞士和英国除外）

250 VAC，10 A，50 Hz

中东欧 （7） 七

CG_CBL-C13-06-EU

CBL-EX-PWR-C13-欧盟

意大利

250 VAC，10 A，50 Hz

CEI 23-16/VII

CG_CBL-C13-06-IT

CBL-EX-PWR-C13-IT

日本

125 VAC、12 A、50 Hz 或 60 Hz

JIS C8303

CG_CBL-C13-06-CN

CBL-EX-PWR-C13-CN

北美

（仅限 QFX10002-36Q、QFX10002-72Q）125 VAC，13 A，60 Hz

（所有型号）250 VAC，13 A，60 Hz

（所有型号）250 VAC，13 A，60 Hz

CAN/CSA 编号 49-92

NEMA L6-15

NEMA 6-15

CG_CBL-C13-06-US

CBL-EX-PWR-C13-US

CBL-PW-C13-250-US

CBL-PWR-C13-250-US

韩国

250 VAC，10 A，60 Hz

250 VAC，13 A，60 Hz

KSC 8305;K60884-1

CG_CBL-C13-06-KR

CBL-EX-PWR-C13-KR

瑞士

250 VAC，10 A，50 Hz

SEV 1011 SEV 1991;EN 60320 C13

CG_CBL-C13-06-SZ

CBL-EX-PWR-C13-SZ

英国

250 VAC，10 A，50 Hz

BS 1363/A

CG_CBL-C13-06-英国

CBL-EX-PWR-C13-英国

QFX10002 直流电源说明

QFX10002 型号中的直流电源（请参阅 图 2）是热拔除和热插入现场可更换单元 （FRU），安装时无需关闭设备电源或中断交换功能。QFX10002-36Q 中的两个 1600-W 电源在出厂时安装，可为机箱提供 1200 W 的功率。同样，QFX10002-72Q 交换机中的 4 个 1600-W 电源在出厂时安装，可为机箱提供 2400 W 的功率。

QFX10002 的电源数量是交换机中所有组件供电所需的两倍，即 2N 冗余。当交换机安装完所有电源时，交换机将具有完全电源冗余。如果电源出现故障或被移除，第二个电源将不间断地平衡电力负载。有关冗余功能的更多信息，请参阅 QFX10002 组件冗余。每个电源提供 12 VDC 输出和 12 VDC 的待机电压。

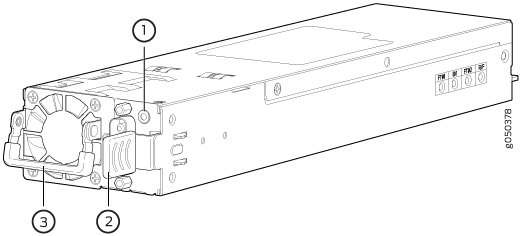

图 2：QFX10002 型号 DC Power Supply in QFX10002 Models中的直流电源
1
—

电源 LED 指示灯
3
—

手柄
2
—

顶出杆

电源中的风扇提供从端口到 FRU 的气流，也称为 气流流出 （AFO）。带有 AFO 标签的电源或金色手柄表示端口到 FRU 的气流。

表 5 显示了电源的特性。

表 5：QFX10002 直流电源

瓦数

产品编号

气流方向

电源手柄颜色

1600-瓦

JPSU-1600W-DC-AFO

端口到 FRU

瞻博网络金牌

我们建议 48 VDC 设施直流电源配备额定电流至少为 40 A （–48 VDC） 的断路器，或者根据当地法规的要求。

为避免触电伤害，请仔细按照 维护 QFX10002 电源 中的说明进行作。

QFX10002 直流电源规格

表 6 介绍了 QFX10002 交换机的 DC 版本的 DC 电源规格。

表 6：QFX10002 的直流电源规格

项目

规格

直流输入电压

  • 额定工作电压：VDC -48 VDC 至 -60 VDC

  • 工作电压范围：–40 VDC 至 -72 VDC

直流输入额定电流

QFX10002-36Q 和 QFX10002-72Q 最高为 40 A

QFX10002-60C 的最大电流为 57.5 A

典型功耗

  • QFX10002-36Q 为 560 W，1,911 BTU/小时

  • QFX10002-72Q 为 1050 W，3,583 BTU/小时

  • QFX10002-60C 为 2000 W，6,825 BTU/小时

最大功耗

  • QFX10002-36Q 为 800 W，2,730 BTU/小时

  • QFX10002-72Q 为 1425 W，4862 BTU/小时

  • QFX10002-60C 为 2500 W，8530 BTU/小时

我们建议 48 VDC 设施直流电源配备额定电流至少为 40 A （–48 VDC） 的断路器，或者根据当地法规的要求。

QFX10002 直流电源线规格

QFX10002 直流电源需要 D-Sub 3W3 型连接器。连接器上的三个引脚为电源提供–48 VDC输入（–）、返回（+）和接地连接。

注意：

可选的直角直流电源线 CBL-JNP-PWR-DSUB2 和 CBL-JNP-PWR-DSUB3 不包括接地连接线。请参阅 将 QFX10002 接地。

QFX10002 随附直流电源线，每根长 4 米（约 13.1 英尺）。提供的电缆包括一端的三针连接器和另一端的三根绝缘线，用于连接到现场的直流配电系统。

表 7 列出了 QFX10002 直流电源线的规格。

表 7：QFX10002 直流电源线规格

瞻博网络型号

导线功能

绝缘颜色

导线尺寸

CBL-JNP-PWR-DSUB

直电缆

–48 VDC 输入 （–）

蓝色

8 AWG （8.4 mm²），90° C

返回 （+）

黑色

8 AWG （8.4 mm²），90° C

接地

绿色和黄色

8 AWG （8.4 mm²），90° C

CBL-JNP-PWR-DSUB2

（可选）直角电缆

–48 VDC 输入 （–）

蓝色

8 AWG （8.4 mm²），90° C

返回 （+）

黑色

8 AWG （8.4 mm²），90° C

CBL-JNP-PWR-DSUB3

（选答）FT4 垂直阻燃直角电缆

–48 VDC 输入 （–）

灰色

8 AWG （8.4 mm²），90° C

返回 （+）

灰色

8 AWG （8.4 mm²），90° C
注意：

可选的直角直流电源线 CBL-JNP-PWR-DSUB2 和 CBL-JNP-PWR-DSUB3 不包括接地连接线。
警告：

对于现场布线连接，只能使用铜导体。
警告：

电源线不得阻挡对 QFX10002 组件的接入，也不得覆盖在有人可能绊倒的地方。
注意：

必须确保电源连接保持正确的极性。电源电缆可能标有 （+） 和 （–） 以指示其极性。直流电源线没有标准颜色编码。站点上外部直流电源使用的颜色编码可能与机箱随附的直流电源线上引线的颜色编码不同。

QFX10002 电源 LED 指示

图 3 显示了 QFX10002 交流电源上状态 LED 的位置，图 4 显示了 QFX10002 直流电源上状态 LED 的位置。

图 3：交流电源 LED 指示 Error analyzing image灯
1
—

状态 LED 指示灯

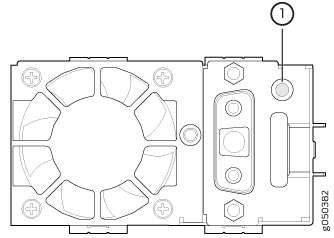

图 4：直流电源 LED 指示 DC Power Supply LED
1
—

状态 LED 指示灯

表 8 介绍了 QFX10002 电源上的状态 LED 行为。

表 8：QFX10002 交换机上的电源 LED

颜色

省/州

描述

绿色

琥珀色

稳步上

关闭

电源已打开且运行正常。

绿色

琥珀色

慢闪 （1 Hz）

关闭

电源处于冷待机模式;仅存在 12 V DC 输入。

绿色

琥珀色

闪烁 （2 Hz）

关闭

电源正在上传固件。

绿色

琥珀色

关闭

闪烁

正在检测到警告事件;电源继续运行。这些事件通常是由于气温上升造成的。检查风扇，确保机箱有适当的气流。

绿色

琥珀色

关闭

稳步上

电源线已拔出或检测到电源中出现重大错误。主要错误的示例包括：电源故障、过压保护错误、过流保护错误或风扇故障。

  • 如果电源线拔出或丢失，请重新连接适合您所在国家/地区的电源线。

  • 如果出现重大错误，请尽快更换电源。要保持机箱中的正常气流，请将电源安装在机箱中，直到您准备好更换为止。

绿色

琥珀色

关闭

关闭

任何电源均没有交流电源。

您可以使用命令 show chassis environment pem 获取有关电源模块状态的更多信息。例如：
