SRX4200动力系统

SRX4200电源

SRX4200防火墙随附两个预安装在后面板上的交流或两个直流电源设备。每个电源都为服务网关中的所有组件供电。如果一个电源发生故障或被卸下,其余电源将不间断地重新分配电气负载。每个电源都由其自己的内部冷却系统冷却。

交流电源

每个交流电源重约 2.3 磅,由一个交流设备插座、一个风扇和用于监控电源状态的 LED 组成。当安装并运行第二个电源时,AC 电源是可热插入和热拔除的现场可更换单元 (FRU)。您可以在不关闭服务网关电源的情况下安装替换电源。交流电源提供 650 W 的输出,支持低线路电压 (100–127 VAC) 和高线路电压 (200–240 VAC)。 图 1 显示了交流电源。

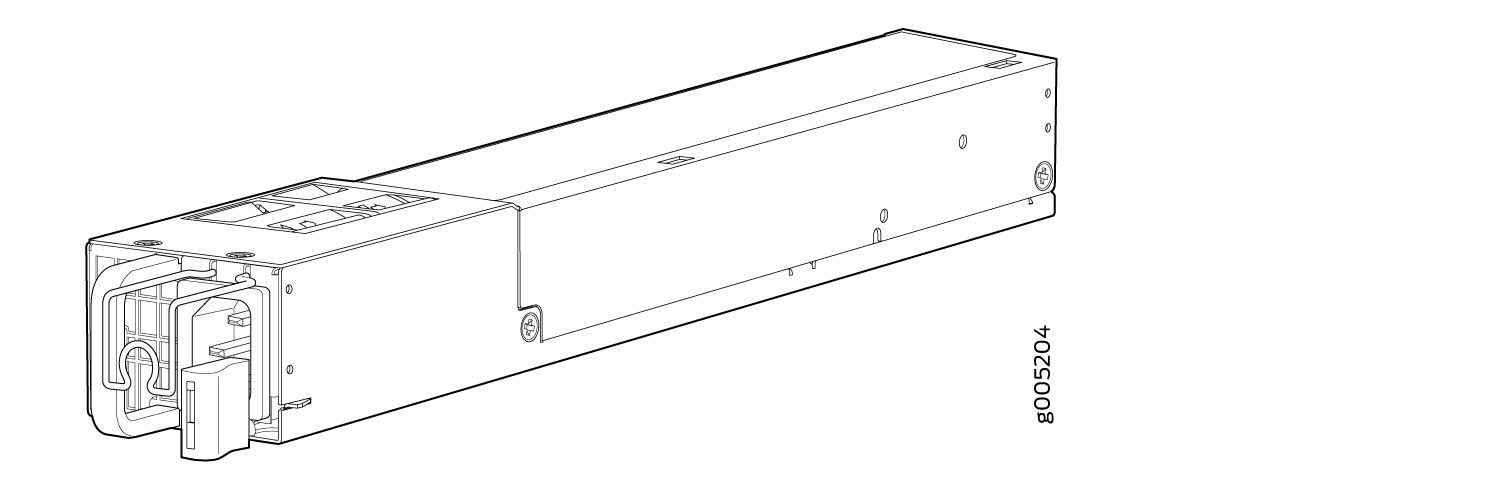

图1:交流电源 AC Power Supply

图 2 显示了交流电源上 LED 的位置。每个 AC 电源面板都包含三个 LED,用于指示电源的状态。

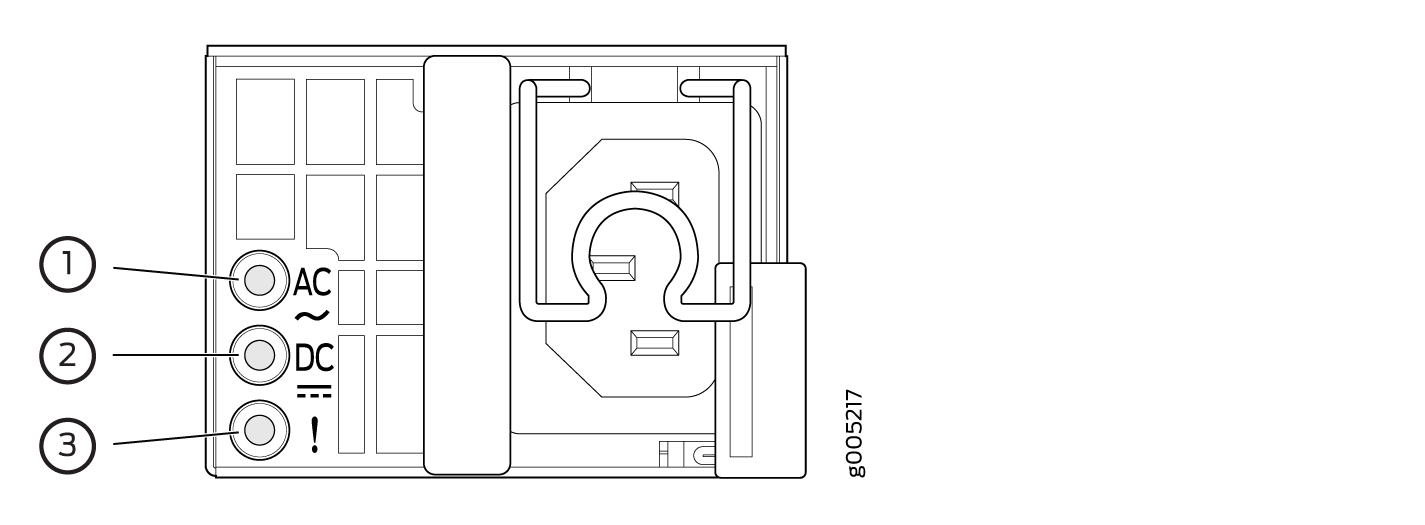

图2:交流电源指示灯 AC Power Supply LEDs

表 1 介绍了交流电源指示灯。

表 1:交流电源指示灯

发光二极管

颜色

描述

交流

未点燃的

关闭

指示下列项之一:

  • 电源输入电压不在正常工作范围内。

  • 无电源输入。

绿

稳定

输入功率存在且在正常工作范围内。

直流

未点燃的

关闭

无直流电源输出或直流输出异常。

绿

稳定开启

直流电源输出在正常工作范围内。

!(故障)

琥珀

稳定开启

电源设备故障。

闪烁

电源设备无效。

未点燃的

关闭

电源设备工作正常。

注意:
  • 如果交流 LED 和直流 LED 均未亮起,则交流电源线安装不正确或电源保险丝出现故障。

  • 如果交流 LED 亮起而直流 LED 未亮起,则交流电源安装正确,但电源有内部故障。

直流电源

每个直流电源重约 2.2 磅,具有两对独立的直流输入接线片、一个风扇和用于监控电源状态的 LED。安装并运行第二个电源时,服务网关中的 DC 电源是可热插入和热拔除的现场可更换单元 (FRU)。您可以在不关闭服务网关电源的情况下安装替换电源。DC 电源提供 650 W 的输出。 图 3 显示了 DC 电源。

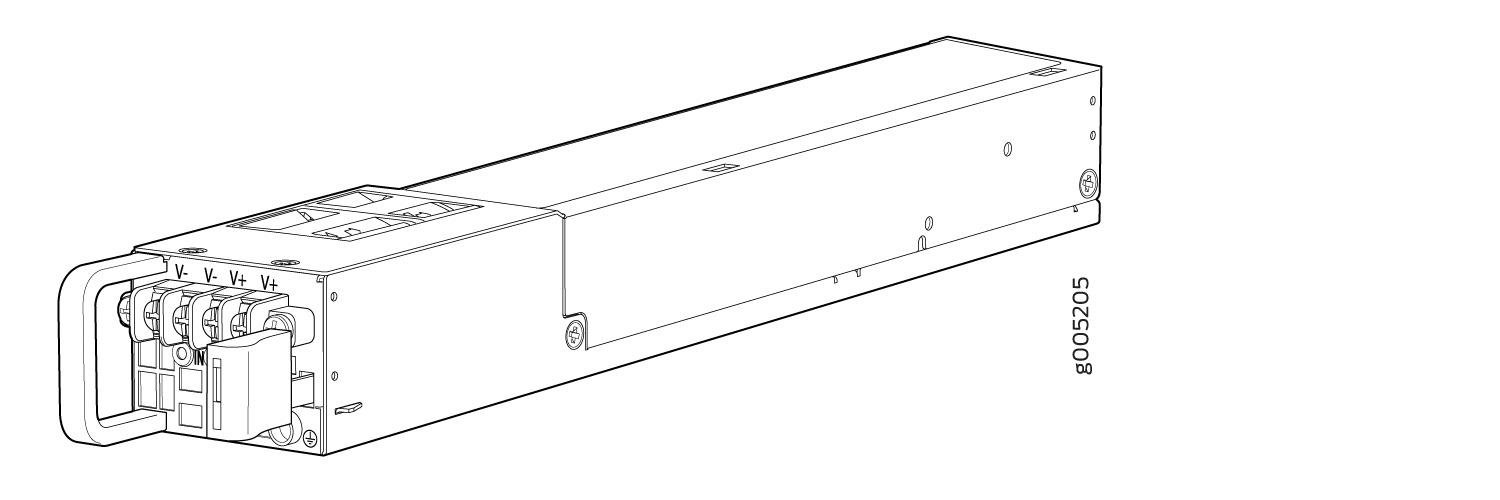

图 3:DC 电源 DC Power Supply

直流电源需要一个额定电流最小为 9 A (–48 VDC) 或当地法规要求的专用断路器。

图 4 显示了 DC 电源上 LED 的位置。每个 DC 电源面板都包含三个 LED,用于指示电源的状态。

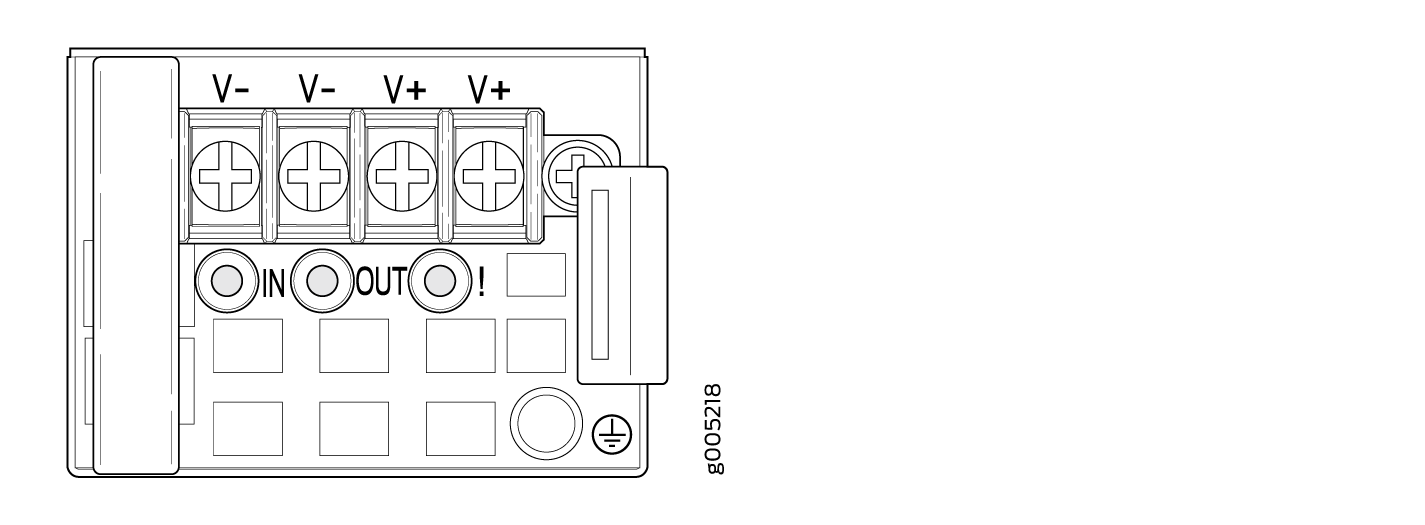

图 4:DC 电源指示灯 DC Power Supply LEDs

表 2 介绍了 DC 电源指示灯。

表 2:DC 电源指示灯

发光二极管

颜色

描述

未点燃的

关闭

指示下列项之一:

  • 电源输入电压不在正常工作范围内。

  • 无电源输入。

绿

稳定开启

输入功率存在且在正常工作范围内。

未点燃的

关闭

无直流电源输出或直流输出异常。

绿

稳定开启

直流电源输出在正常工作范围内。

!(故障)

琥珀

稳定开启

电源设备故障。

闪烁

电源设备无效。

未点燃的

关闭

电源设备工作正常。

SRX4200 服务网关的 AC 电源规格

表 3 列出了交流电源的规格。

表 3:AC 电源规格

项目

规范

交流输入电压

工作范围:

  • 低压线路 — 100–127 VAC

  • 高压线路 - 200–240 VAC

交流输入线路频率

50–60 赫兹

交流输入额定电流

  • 低压线路 - 4 A

  • 高压线路 - 2 A

交流输出功率

  • 低压线路 - 650 W

  • 高压线路 - 650 W

最大系统功率要求

440 瓦

系统热输出 =(最大系统功率要求)* 3.41

注意:1 W = 3.41 BTU/小时

1500 BTU/小时

SRX4200 服务网关的交流电源线规格

交流电源随附一根可拆卸的交流电源线。该耦合器为国际电工委员会 (IEC) 标准 60320 所述的 C13 型。

注意:

在北美,交流电源线的长度不得超过 4.5 米(约 14.75 英尺),以符合国家电气规范 (NEC) 第 400-8 节 (NFPA 75, 5-2.2) 和 210-52 以及加拿大电气规范 (CEC) 第 4-010(3) 节。

表 4 提供了电源线规格, 图 5 显示了为每个国家或地区提供的交流电源线上的插头。

表 4:交流电源线规格

国家

电气规格

插头标准

澳大利亚

250 伏交流电,10 安,50 赫兹

AS/NZ 3112-1993

中国

250 伏交流电,10 安,50 赫兹

GB2099.1 1996 和 GB 1002 1996 (CH1-10P)

欧洲(意大利和英国除外)

250 伏交流电,10 安,50 赫兹

中东欧 (7) 七

意大利

250 伏交流电,10 安,50 赫兹

CEI 23-16/VII

日本

125 伏交流电,12 安,50 或 60 赫兹

JIS 8303

北美洲

125 伏交流电,10 安,60 赫兹

NEMA 5-15

英国

250 伏交流电,10 安,50 赫兹

BS 1363A

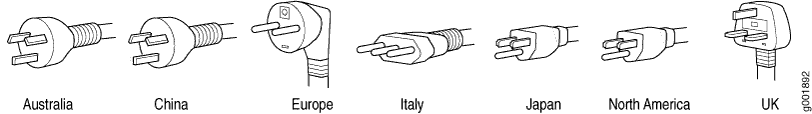

图5:交流插头类型 AC Plug Types
注意:

电源线和电缆不得阻挡对服务网关组件的访问或悬垂在人们可能绊倒的地方。

谨慎:

服务网关的交流电源线只能与服务网关一起使用,不能用于任何其他用途。

SRX4200 服务网关的 DC 电源规格

表 5 列出了 DC 电源的电源规格。

表 5:DC 电源规格

项目

规格

直流输入电压

  • 最低工作电压:–40 VDC

  • 标称工作电压:–48 VDC

  • 工作电压范围:–40 VDC 至 –72 VDC

直流输入额定电流

标称工作电压下最大 9 A

输出功率

650 瓦
