在此页面上


将SRX5400连接到外部设备

SRX5400防火墙连接所需的工具和部件

要将设备连接到管理设备并打开设备电源，您需要以下工具和部件：

  • 十字 （+） 螺丝刀，编号 1 和 2

  • 2.5 毫米平头 （-） 螺丝刀

  • 2.5 毫米十字 （+） 螺丝刀

  • 线切割机

  • 钳子

  • 静电放电 （ESD） 接地腕带

将SRX5400防火墙连接到管理控制台或辅助设备

要使用系统控制台配置和管理路由引擎，请将其连接到路由引擎上的相应 CONSOLE 端口。要使用笔记本电脑、调制解调器或其他辅助设备，请将其连接到路由引擎上的 AUX 端口。两个端口都接受带 RJ-45 连接器的电缆。要将一台设备连接到 CONSOLE 端口，将另一台设备连接到 AUX 端口，必须提供两根附加电缆。

注意：

我们不再将控制台电缆作为设备包的一部分包含在内。如果设备包装中未包含控制台电缆和适配器，或者您需要不同类型的适配器，则可以单独订购：

  • RJ-45 到 DB-9 适配器 （JNP-CBL-RJ45-DB9）

  • RJ-45 转 USB-A 适配器 （JNP-CBL-RJ45-USBA）

  • RJ-45 转 USB-C 适配器 （JNP-CBL-RJ45-USBC）

如果要使用 RJ-45 到 USB-A 或 RJ-45 到 USB-C 适配器，则必须在电脑上安装 X64（64 位）虚拟 COM 端口 （VCP） 驱动程序。请参阅 https://ftdichip.com/drivers/vcp-drivers/ 以下载驱动程序。

要连接管理控制台或辅助设备：

  1. 将串行电缆的 RJ-45 端（图 1 显示连接器）插入路由引擎上的 AUX 端口或 CONSOLE 端口。 图 2 显示了端口。
    图1：路由引擎控制台和辅助电缆连接器 Routing Engine Console and Auxiliary Cable Connector
    图2：辅助端口和控制台端口 Auxiliary and Console Ports
  2. 将插座 DB-9 端插入设备的串行端口。
    注意：

    对于控制台设备，请将串行端口配置为以下值：

    • 波特率—9600

    • 奇偶校验 - N

    • 数据位 - 8

    • 停止位 - 1

    • 流控制 - 无

将 SRX5400 防火墙连接到网络以实现带外管理

要将防火墙路由引擎连接到网络以进行带外管理，请将带有 RJ-45 连接器的以太网电缆连接到路由引擎上的 以太网 端口。防火墙随附一根以太网电缆。要连接到路由引擎上的 以太网 端口：

  1. 将以太网电缆的一端（图 3 显示了连接器）插入路由引擎上的 以太网 端口。 图 4 显示了端口。
  2. 将电缆的另一端插入网络设备。
图 3：路由引擎以太网电缆连接器 Routing Engine Ethernet Cable Connector
图 4：以太网端口 Ethernet Port

将SRX5400防火墙连接到外部报警报告设备

要将防火墙连接到外部报警报告设备，请将电线连接到控制面板上的 主报警 和 次要报警 继电器触点。（请参阅 图 5。触发操作员接口上主要或次要报警 LED 的系统条件也会激活相应的报警继电器触点。

图5：报警继电器触点 Alarm Relay Contacts

插入报警继电器触点的接线端子随防火墙一起提供。它们接受未提供的 28-AWG 和 14-AWG（0.08 和 2.08 mm2）之间的任何规格的电线。使用适合您要连接的外部设备的线规。

要将外部设备连接到报警继电器触点（请参阅 图 5）：

  1. 准备所需长度的电线，规格在 28-AWG 和 14-AWG 之间（0.08 和 2.08 mm2）。
  2. 当接线端子未插入继电器触点时，请使用 2.5 mm 平头螺丝刀松开其顶部的小螺钉。顶部的小螺钉朝上，根据外部设备的接线将电线插入块前部的插槽中。拧紧每个螺钉以固定相应的电线。
  3. 将接线端子插入继电器触点，然后使用 2.5 mm 平头螺丝刀拧紧端子块表面的螺钉。参见 图 6。

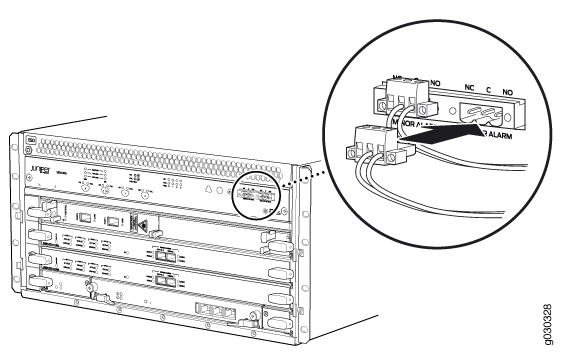

    图 6：连接外部报警报告设备 Connecting an External Alarm-Reporting Device
  4. 将电线的另一端连接到外部设备。

要为其他类型的警报附加报告设备，请重复该过程。

将网线连接到SRX5400防火墙 MIC

要将 MIC 连接到网络：

  1. 准备好组件使用的电缆类型的长度。
  2. 从电缆连接器端口上拔下橡胶安全插头。
    激光警告：

    请勿直视光纤收发器或光纤电缆的末端。连接到收发器的光纤收发器和光纤电缆会发出激光，可能会损害您的眼睛。
    谨慎：

    请勿让光纤收发器暴露在外，除非插入或移除电缆。安全帽可保持端口清洁，并保护您的眼睛免受意外暴露在激光下。
  3. 将电缆连接器插入面板上的电缆连接器端口。
    注意：

    组件上的收发器笼和光学器件是行业标准部件，用于插入光学器件和光纤的触觉反馈有限。您需要牢固地插入光纤和光纤，直到闩锁牢固到位。
  4. 将电缆排列在标准或扩展电缆管理器中，以防止其移位或形成应力点。固定电缆，使其在悬挂在地板上时不会支撑自身的重量。将多余的电缆放在整齐的盘绕环中。在环上放置紧固件有助于保持其形状。
    谨慎：

    避免弯曲光纤电缆超过其最小弯曲半径。直径小于几英寸的电弧会损坏电缆并导致难以诊断的问题。
    谨慎：

    不要让光纤电缆从连接器上自由悬挂。不要让电缆的固定环晃来晃去，这会在紧固点处对电缆施加压力。
