数据中心蓝图摘要和仪表板

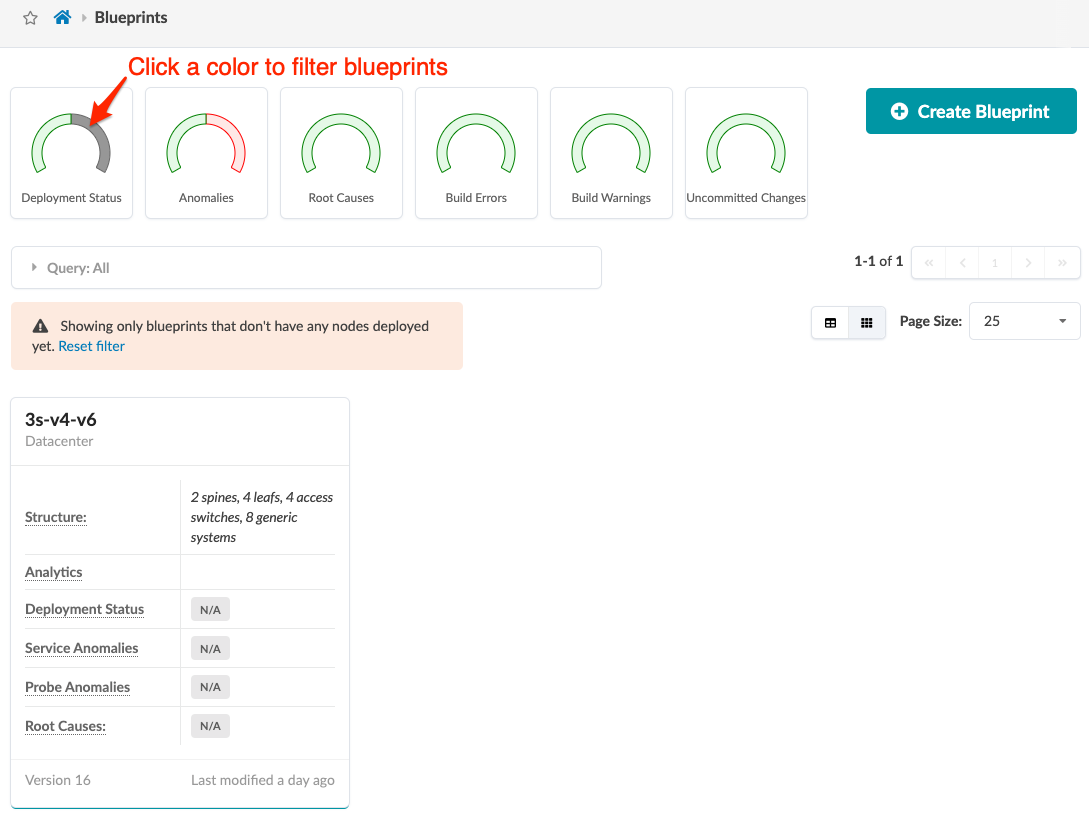

蓝图摘要页面显示每个蓝图的摘要。在页面顶部，不同的状态指示器显示所有蓝图中的各种状态（部署状态、异常、根本原因、构建错误和警告以及未提交的更改）。当您的 Apstra 实例中有许多蓝图时，此功能非常有用。要快速过滤以仅显示满足特定条件的蓝图，请单击其中一个指示器中的颜色。在下面的示例中，单击 部署状态 指示器中的灰色部分将仅显示尚未部署任何节点的蓝图。如果单击 异常 指示器中的红色部分，则仅显示具有异常的蓝图。

在 Apstra GUI 的左侧导航菜单中，单击 蓝图，然后单击蓝图的名称以转到其仪表板。

蓝图仪表板显示蓝图的整体运行状况和状态。状态用颜色表示：绿色表示成功，黄色表示挂起，红色表示失败。部署状态部分包括服务配置、就绪配置（以前称为发现配置）和排出配置的部署状态。异常部分包括所有探测、IP 交换矩阵、通用系统连接、活动、部署状态、路由验证、叶对等等的状态。您可以在主蓝图仪表板上显示 分析仪表板 。节点状态部分包括部署、BGP、布线、配置、接口、活动、路由和主机名的状态。

创建蓝图后，就可以在暂存区域中 构建 网络了。
