用于实时流量监控的带内流分析器 （IFA） 2.0 探测器

带内流分析器 2.0 概述

带内流分析器 2.0 （IFA 2.0） 是一项功能，可用于在数据包进出网络时对其进行监控和分析。作为网络管理员，您可以使用此功能收集与数据包通过网络的路径以及数据包在每个跃点上花费的时间相关的数据。这些数据表明延迟过大，可能存在拥塞。此功能通过收集数据平面上的单跃点流数据，帮助您获得有关复杂网络的见解。

IFA 使用探测数据包来收集全网的流数据。IFA 对感兴趣的流进行采样并生成探测数据包。这些数据包代表原始流量，具有与原始流量相同的特征。这意味着 IFA 数据包在网络中遍历与原始数据包相同的路径和网络元素中的相同队列。因此，IFA 探针数据包遍历与原始流量相同的网络路径，会经历类似的延迟和拥塞。

您可以使用带内流分析器 2.0 （IFA 2.0） 收集流数据信息，例如：

• 停留时间（延迟）
• 单跃点延迟
• 单跃点入口端口号
• 单跃点出口端口号
• 收到的数据包时间戳值
• 队列 ID
• 拥塞通知
• 出口端口速度

IFA 2.0 在标题为 带内流分析器的 IETF 草案 draft-kumar-ippm-ifa-02 中定义。

优势

• IFA 探测数据包遍历与原始流量相同的网络路径，有助于监控网络是否存在故障和性能问题。
• 监控实时流量，从而帮助执行数据包级延迟分析和队列拥塞监控，以优化网络性能。

模式（仅限 Junos OS Evolved）

从 Junos OS 演化版 25.4R1 版开始，IFA 2.0 功能支持两种模式。新模式如下：

• 在实时模式下，对于支持它的交换机，IFA 2.0 将原始数据包用作 IFA 探查数据包。

• 在探查模式下，IFA 2.0 使用原始数据包的副本作为 IFA 探测数据包。此模式是默认模式，其行为方式与 Junos OS 演化版 25.4R1 之前的此功能相同。

将 IFA 发起器节点配置为发起 IFA 探测数据包时：

• 在实时模式下，发起方会将 IFA 标头和元数据插入实时数据包中。

• 在探查模式下，发起方对流量进行采样并复制该采样以创建探查。

如果配置 IFA 终止器节点来解析数据包中的 IFA 报头，以确定它是实时数据包还是探测数据包，请执行以下作：

• 如果是实时数据包，则终止程序将剥离 IFA 层，并将修改后的实时数据包转发到其目标。

• 如果数据包是探测数据包，则终止程序将丢弃该数据包并向收集器发送镜像副本。

要指定模式，请在层次结构级别配置mode (live | probe)[edit services inband-flow-telemetry]该语句。默认模式为 probe。使用此show services inband-flow-telemetry global命令可查看包含模式信息的探测结果。

带内流分析器进程

IFA 使用以下处理节点（如 图 1 所示）来监视和分析流量：

• IFA 发起节点（也称为入口节点）
• IFA 中继节点
• IFA 终止节点（也称为出口节点）

IFA 2.0 支持处理第 3 层 （L3） 和 VXLAN 流，但您不能在同一设备上同时为 L3 和 VXLAN 流配置 IFA。流类型选项是互斥的。您可以使用配置 flow-type 语句设置关注的流量类型 — L3 或 VXLAN。您仅为 IFA 发起节点和 IFA 终止节点（通常是叶节点）配置该 flow-type 语句。对于 IFA 中转节点（通常是主干节点），无需配置 flow-type 该语句。

表 1 总结了 IFA 处理节点执行的不同功能：

表 1：IFA 节点功能

IFA 节点	功能
IFA 发起器节点	对感兴趣的流量（L3 或 VXLAN）进行采样，并通过向每个样本添加 IFA 报头来创建 IFA 副本。如果配置了实时模式，则发起方会将 IFA 标头和元数据插入实时数据包中。
IFA 中继节点	标识 IFA 数据包，并将其元数据追加到数据包中的元数据堆栈。 如果任何数据包带有 IFA 标头，则该节点会将元数据插入元数据堆栈并转发。如果跃点限制为 0，则节点不会插入元数据。 当非 IFA 设备收到 IFA 数据包时，设备会转发该数据包，而不进行 IFA 处理。 作为 IFA 过渡节点的 QFX5220 无法将元数据插入 IFA 探测数据包标头的元数据堆栈中。相反，QFX5220 会在 IFA 探测数据包末尾添加一个尾戳，其中包含时间戳和其他元数据。
IFA 终止节点	将终止节点元数据插入到 IFA 数据包中。如果配置了实时模式，则数据包是实时数据包。终结器剥离 IFA 层，并将修改后的活动数据包转发到其目标。 将 IFA 数据包格式化为 IP 流信息导出 （IPFIX） 格式，并将数据包发送至配置的收集器。您可以使用任何支持 IPFIX 格式的收集器（或应用程序）。QFX5240交换机不使用 IPFIX 模板;相反，它使用 IPFIX PSAMP 格式对发送到收集器的数据进行格式化。 注意： IFA 终止功能需要有效的瞻博网络高级遥测功能 （ATF） 许可证。

IFA 探针数据包标头

IFA 2.0 探测数据包包含以下内容：

• IFA 报头
• IFA 元数据报头
• IFA 元数据堆栈

图 2 显示了 IFA 发起方节点上的 L3 IFA 2.0 数据包格式：

图 3 显示了 IFA 发起节点上的 VXLAN IFA 2.0 数据包格式。

注意：

使用 VXLAN 时，将使用三遍机制在 VXLAN 封装之后添加 IFA 报头。

IFA 报头

IFA 2.0 定义了上层报头 （ULH），类似于 TCP、UDP、通用路由封装 （GRE） 和生成树协议 （STP） 对 ULH 的定义。IFA ULH 始终是 IP 报头后的第一个报头，即使还有一些其他 IPv4 扩展报头也是如此。该 NextHdr 字段（即 Protocol Type IFA 报头中的字段）携带原始 IP 报头协议字段值。 图 4 显示了 IFA 标头格式。

表2 提供有关 IFA 头字段的详细信息。

表 2：IFA 表头字段

IFA 表头字段	说明
IFA 版本	IFA 标头的版本。在当前实现中，IFA 版本为 2.0。
GNS	IFA 元数据的全局命名空间 （GNS）。IFA 发起器节点将此字段的值设置为0xF。
协议类型	IP 报头协议类型。此值从 IP 报头复制。
标志	未使用
最大长度	元数据堆栈允许的最大长度（以四个八位位组的倍数为单位）。发起方节点将初始化此字段。路径中的每个节点都会比较当前长度和最大长度。如果当前长度等于或超过最大长度，则传输节点将停止插入元数据。您可以配置此最大允许长度。默认值为 240 个八位位组（30 个跃点）。

IFA 元数据报头

IFA 2.0定义了一个紧凑的4字节元数据标头，如 图5所示。IFA 发起器节点会将此报头添加到探查数据包中。

表3 提供有关 IFA 元数据标头字段的详细信息。

表 3：IFA 元数据头字段

IFA 元数据表头字段	说明
请求向量	指定 GNS 指定的字段的存在。未使用。
动作向量	指定对 IFA 数据包的节点本地或端到端作。未使用。
跳跃限制	指定 IFA 区域中允许的最大跃点数。发起方节点将初始化此字段。跃点限制在每个跃点处递减。如果传入数据包的跃点限制为 0，则当前节点不会插入元数据。您可以配置此限制。默认值为 250。 终止节点不执行跃点限制检查。
当前长度	指定元数据堆栈的当前长度（以 4 个八位位组的倍数表示）。

IFA 元数据堆栈

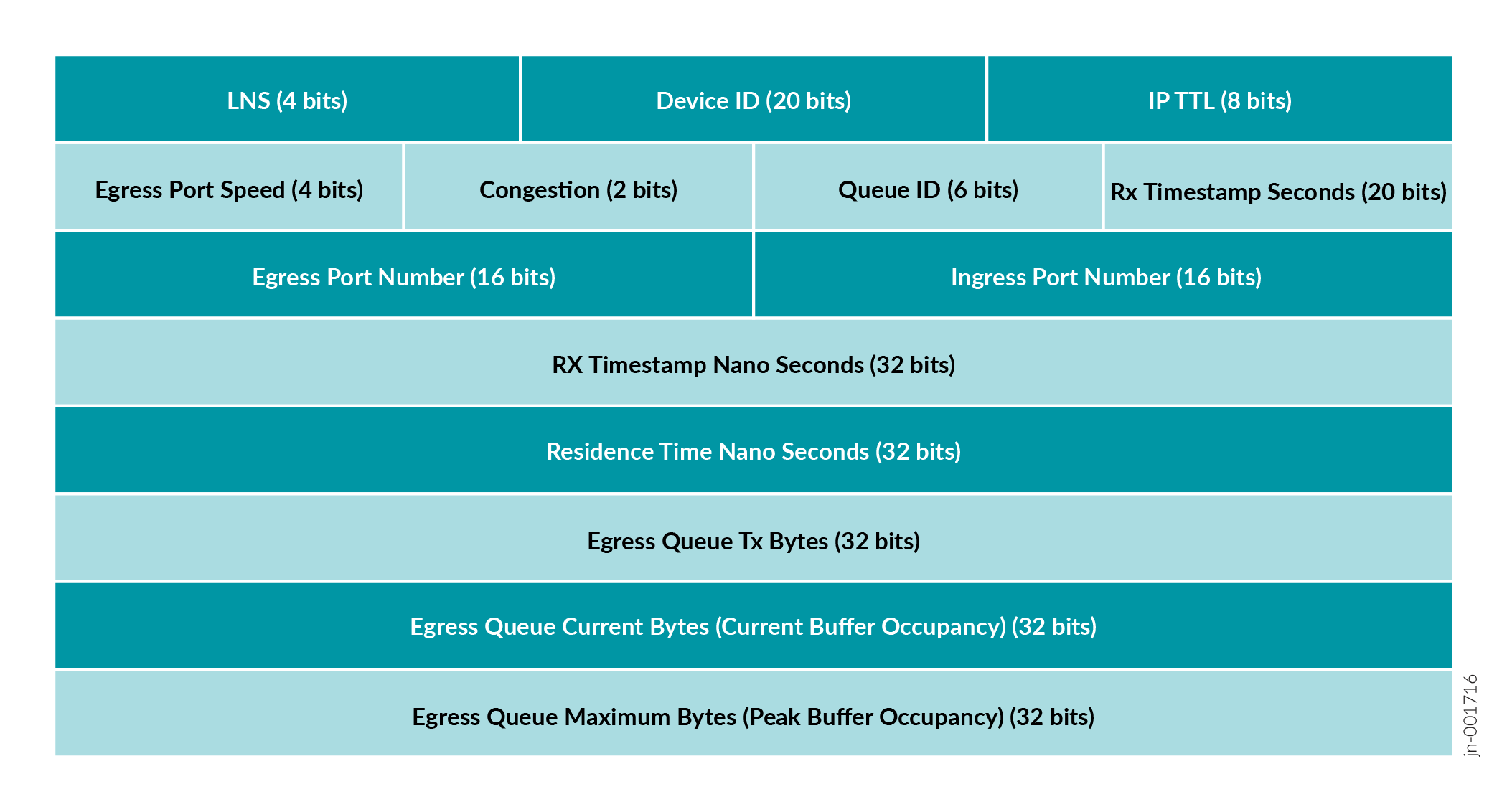

每个 IFA 跃点都会将特定于跃点的元数据插入到 IFA 元数据堆栈中，如 图 6 所示。IFA 发起器节点在 L4 标头之后添加元数据标头。

作为过渡节点的 QFX5220 无法将元数据插入 IFA 探针数据包标头的元数据堆栈中。相反，QFX5220 会在 IFA 探测数据包末尾添加一个尾戳，其中包含时间戳和其他元数据。有关这些尾戳的详细信息，请参阅 IFA 探测数据包的尾戳（仅限 QFX5220）。

QFX5230 不支持 IFA 2.0 元数据堆栈中的出口端口速度字段。无论出口端口速度如何，该字段中的值始终为“0”。

表4 提供有关 IFA 元数据堆栈头字段的详细信息。

表 4：IFA 元数据堆栈标头字段

IFA 元数据堆栈标头字段	说明
LNS	本地命名空间。您必须将 LNS 值设置为 1。
设备 ID	用户可配置的设备 ID。您可以显式配置设备 ID 或配置 device-id auto 语句。如果配置 device-id auto，则设备 ID 将从路由器 ID 或管理 IP 地址内部生成。
IP TTL	每个跃点的 IP 生存时间 （TTL） 值。
出口端口速度	编码为 0–10Gbps、1–25Gbps、2–40Gbps、3–50Gbps、4–100Gbps、5–200Gbps、6–400Gbps。 出口端口速度与 IFA 元数据映射。例如，当出口端口速度为 10Gbps 时，IFA 数据包的速度字段设置为 0。
拥堵	指示数据包是否出现拥塞。您必须在出口端口上启用显式拥塞通知 （ECN）。
队列 ID	出口端口队列 ID。
Rx 时间戳秒	收到的数据包时间戳值（以秒为单位）。收集器负责从这些 20 位值中检索一天的时间 （ToD）。20 位秒将每 12 天绕行一次。收集器必须在环绕时间内定期同步 ToD，并将其与元数据中的 20 位一起使用，以派生 32 位 Rx Timestamp Seconds 值。
出口端口号	出口硬件 （ASIC） 端口号。
入口端口号	入口硬件端口号。
Rx 时间戳纳秒	收到的时间戳值（以纳秒为单位）。此时间戳是时间戳之后的确切值（以秒为单位）。将其添加到 Rx 时间戳秒数值，以获得纳秒精度的精确时间戳。
停留时间纳秒	单跃点延迟（以纳秒为单位）。对于QFX5120，停留时间计算为 0x3B9ACA00（1 秒以纳秒为单位）+ TX_NSEC - RX_NSEC。（每个数据包都会额外增加一秒，以避免环绕处理。相反，对于 QFX5130、QFX5220 和 QFX5700，停留时间将作为实际值更新。

IFA 探测数据包的尾戳（仅限 QFX5220）

作为过渡节点的 QFX5220 无法将元数据插入 IFA 探针数据包标头的元数据堆栈中。相反，QFX5220 会在 IFA 探测数据包末尾添加一个尾戳，其中包含时间戳和其他元数据。QFX5220 总共添加 28 字节的元数据作为尾戳。收到 IFA 探测数据包后，IFA 终止节点使用元数据中的 TTL 值来识别尾戳的数量（即，两个 QFX5120 或 QFX5130 设备之间路径上的 QFX5220 跃点数）。然后，尾戳被转换为正确的元数据格式，并插入到元数据堆栈中的正确位置，以便元数据按照中转节点添加它们的顺序显示。完成后，IFA 终止节点会将数据以 IPFIX 格式导出到配置的外部收集器。

由于无法将元数据插入堆栈中，因此在收集器上接收的 IFA 元数据堆栈字段 IP TTL 和 Congestion Egress Port Speed QFX5220 的值为 0。您必须将收集器配置为忽略 QFX5220 中这些不受支持的字段。

尾戳包括 14 个字节的入口 （Rx） 尾戳和 14 个字节的出口 （Tx） 尾戳。 图 7 和 图 8 提供了有关这些时间戳格式的详细信息。

IFA 节点上支持的功能

表 5 列出了 IFA 节点支持的功能。

表 5：IFA 节点上支持的功能

IFA 节点	支持的功能
IFA 发起器	流量和接口类型： IPv4 和 IPv6 流量。 VXLAN 流量。 UDP 和 TCP。 已标记和未标记的数据包。 聚合链路 （LAG） 和多机箱 LAG （MC-LAG）。如果出现 LAG 出口，则原始数据包和 IFA 探查副本使用相同的端口退出。 IRB 接口。（ inband-flow-telemetry-init 必须在 IRB 流量的底层第 2 层接口上应用和 inband-flow-telemetry-terminate 过滤器。） ECMP 流量。如果是 ECMP 流量，原始数据包和 IFA 探查副本使用相同的端口退出。 接口速度，例如 10 Gbps、25 Gbps、40 Gbps、50 Gbps 和 100 Gbps。
IFA 中继	识别 IFA 数据包，附加其元数据并转发。
IFA 终止	支持将 IFA 数据以 IPFIX 格式导出到任何配置的 IPv4 收集器。 支持将多个 IFA 数据包合并为单个 IPFIX 导出。

IFA 2.0 配置的限制

在运行 Junos OS 的设备上配置 IFA 2.0 之前，必须了解以下限制：

• 协议号 — IFA 2.0 使用实验协议号 253。如果交换机收到协议号为 253 的任何流量，这些数据包将命中 IFA 中转过滤器。在这种情况下，QFX5220 会向这些数据包添加一个 28 字节的尾戳。对于 QFX5130 和 QFX5700 交换机，即使数据包命中过滤器，IFA 元数据也不会添加到数据包中。但是，IFA 传输统计信息确实会递增。

• 过滤器资源分配 （Filter Resource Allocation） - 如果系统中的过滤器硬件资源已耗尽，则 IFA 功能无法运行，因为它需要过滤器资源。您可以监控系统日志 （syslog） 以查找过滤器空间耗尽错误。

• 第 2 层和 BUM 流量 — 第 2 层交换流量和广播、未知单播和组播 （BUM） 流量不支持 IFA 2.0。

• IFA 第 3 层和 VXLAN 流

  • IFA 2.0 支持同时处理 L3 和 VXLAN 流，但您不能在同一设备上同时为 L3 和 VXLAN 流配置 IFA。选项 flow-type 是互斥的。您可以使用配置 flow-type 语句设置关注的流量类型 — L3 或 VXLAN。此限制仅适用于 IFA 发起节点和终止节点（通常是叶节点）。对于 IFA 传输节点（通常是主干节点），不需要配置流类型。
  • 对于 VXLAN IFA 流，终止节点的出口端口相关元数据（包括出口端口号、速度、队列 ID 和拥塞）不正确。建议忽略 VXLAN 流的终止节点出口端口相关元数据。

  • 对于 VXLAN 流，发送到收集器的 IFA 终止数据包仅包含来自发起方节点和所有中转节点的元数据。这些数据包不包含来自终止器节点的元数据。

  • IFA 流类型（L3 或 VXLAN）更改需要移除并重新配置 IFA 过滤器。如果出现流量类型不匹配（例如， flow-type 配置为 VXLAN，而传入流量为 L3，反之亦然），我们无法保证 IFA 行为（IFA 探测数据包可能使用无效字段启动）。

• IFA 发起器节点

  • L4 报头 （UDP/TCP） 对于 IFA 启动是必需的。
  • 如果出口端口配置为充当链路聚合组 （LAG）（将叶连接到主干的链路），则 VXLAN 流的 IFA 启动不起作用。
  • 您不能为 IFA 发起方端口上的不同流量配置不同的采样率。端口内的所有流量必须具有相同的采样率。

• IFA 传输节点 — 运行 Junos OS 和 Junos OS Evolved 的设备不支持元数据堆栈的最大长度检查。配置该hop-limit选项以限制在传输节点上插入元数据。QFX5220 无法执行跃点限制检查来插入尾戳。QFX5220 也无法将元数据插入 IFA 探测数据包标头的元数据堆栈中;相反，QFX 5220 会在 IFA 探测数据包末尾附加一个尾戳。

  QFX5220 仅支持 18 位 Rx Seconds Timestamp 的值。QFX5130和QFX5700支持 20 位 Rx Seconds Timestamp 值。

  该 Residence Time Nano Seconds 字段将更新为QFX5220、QFX5130和QFX5700传输节点上的实际值，但在QFX5120传输节点上，1 秒 （10000000000） 将与实际停留时间一起添加。

• IFA 终止节点

  • 您只能在终止节点上配置一个 IPv4 收集器。
  • 终止节点元数据的队列 ID 为 47。此队列 ID 保留用于 IFA 数据包导出。
  • 终止节点不执行跃点限制检查。即使传入 IFA 数据包 hop-limit 设置为 0，终止节点也会插入元数据并将跃点限制减少 1，从而将值重置 hop-limit 为 255。

使用注意事项

以下是与 IFA 2.0 相关的使用注意事项：

• 采样的 IFA 数据包在发起方节点上出口时，还有额外的 40 个字节（4 字节 IFA 报头 + 4 字节 IFA 元数据报头 + 32 字节元数据）。在后续 IFA 节点上，每个跃点都会插入 32 字节的 IFA 元数据。由于将每跃点元数据插入 IFA 数据包中，因此数据包大小在每一跳后都会增长。您必须沿网络路径相应配置接口的最大传输单元 （MTU）。如果 IFA 区域具有大量传输节点，则必须注意 MTU。或者，您可以在发起方节点上配置该 hop-limit 选项，以确保 IFA 数据包的大小永远不会超过指定的 MTU 值。
• 要选择感兴趣的流量，可以使用源 IP 地址、目标 IP 地址、源端口、目标端口和协议匹配限定符的任意组合。对于 VXLAN 终止，请使用外部源 IP 地址和目标 IP 地址匹配限定符。IFA 2.0 不支持任何其他匹配限定符。

  另一种选择是配置不带任何限定符的终止过滤器。在这种情况下，端口上的所有传入 IFA 数据包都将被终止。

• 您必须为 IFA 区域内的每个跃点配置唯一的设备 ID。如果已配置 auto 设备 ID 选项，则设备 ID 将从路由器 ID 或管理 IP 地址的最后 20 位生成。
• 如果已将采样率配置为 aggressive，则出口端口可能会由于 IFA 副本较多而出现拥塞。当将 IFA 副本发送到芯片处理器进行 IPFIX 导出时，这种端口拥塞可能会在终止节点上造成拥塞。我们建议您相应地选择采样率。
• 配置 IFA 2.0 发起器时，将为环路端口创建内部镜像会话。因此，用户可配置的镜像会话数从 4 个减少到 3 个。
• 终止节点接受最大 9000 字节的 IFA 数据包（包括 IFA 标头）。在终止节点上，收到的多个 IFA 数据包会合并为一个 IPFIX 导出数据包。在一个 IPFIX 导出数据包中最多可组合 10 条 IFA 记录。默认情况下，最多 256 字节的原始流数据包与 IFA 报头一起作为 IPFIX 导出的一部分导出。单个 IPFIX 数据包的最大大小为 9000 字节。您必须在收集器端口上正确配置 MTU。由于单个 IPFIX 数据包的最大大小为 9000 字节，因此 IPFIX 数据包的最大裁剪长度等于或小于： 9000 字节 -（IFA 标头长度 + IFA 元数据标头长度 + IFA 元数据堆栈长度）。
• 建议仅在 IFA 区域中使用 IFA 感知（受支持）设备。我们无法保证使用 IFA 感知不及时的设备能实现正确的 IFA 行为。

要求

此示例使用以下硬件和软件组件：

• 将一台 QFX5120-32C 交换机用作主干节点
• 两台 QFX5120-48Y 交换机作为叶节点
• Junos OS 21.4R1 版

先决条件

此示例假设您已拥有基于 EVPN-VXLAN 的网络，并希望在 QFX 交换机上启用流量监控。

开始之前

• 请确保您了解 EVPN 和 VXLAN 的工作原理。请参阅 示例：在 EVPN-VXLAN 环境中配置 IRB 接口，为数据中心的主机提供第 3 层连接 ，以及桥 接叠加设计和实施 ，以深入了解 EVPN-VXLAN。
• 要使 IFA 终止节点配置生效，您需要拥有有效的高级遥测功能 （ATF） 许可证。

概述

在此示例中，您将其中一台 QFX5120-48Y 交换机（枝叶 1）配置为发起节点，将 QFX5120-32C 交换机配置为过渡节点，并将第二台 QFX5120-48Y 交换机（枝叶 2）配置为终止节点。VXLAN 流量从主机 1 流向主机 2。在入口和出口节点上配置 IFA 可以监控网络运维并识别性能问题。

QFX5120-32C 可用作连接 QFX5120-48Y 叶节点的主干。在终止节点上，您可以使用 IPv4 收集器应用程序以 IPFIX 格式收集采样流量。

配置

在此示例中，您将在交换机上配置以下功能：

1. 将叶 1 配置为发起方节点，并配置与发起方相关的属性，如全局设备标识符和采样率。使用作 AS inband-flow-telemetry-init 配置 IFA 配置文件和防火墙过滤器，并将 IFA 防火墙过滤器绑定到接口。
2. 将 QFX5120-32C 主干交换机配置为具有全局设备标识符的中转节点。配置全局设备标识符时，主干设备将添加 IFA 元数据并转发 IFA 探测数据包。
3. 将叶 2 配置为终止节点。使用收集器信息配置 IFA 配置文件，将作配置 inband-flow-telemetry-terminate为防火墙过滤器，并将 IFA 防火墙过滤器绑定到接口。

CLI 快速配置

要在 QFX 系列设备上快速配置此示例，请复制以下命令，将其粘贴到文本文件中，删除所有换行符，更改任何必要的详细信息以匹配您的网络配置，然后将命令复制并粘贴到层次结构级别的 [edit] CLI 中。

QFX5120-48Y 交换机上的配置（枝叶 1 - IFA 发起器节点）

注意：

回想一下，在此示例中，您将 IFA 添加到预配置的 EVPN-VXLAN 基准中。此处显示的配置侧重于将 IFA 添加到基线所需的增量。我们展示了一些现有配置，以最好地显示 IFA 增量与基线的关系。

QFX5120-32C 交换机上的配置（IFA 中转节点）

QFX5120-48Y 交换机上的配置（叶 2 — IFA 终止节点）

分步程序

为过渡节点 QFX5120-32C 交换机配置全局设备标识符。

结果

验证
