用于链路故障管理的远程环回

使用本主题了解在环路模式下设置远程接口时会发生什么情况以及如何启用远程环回。您还可以了解如何为 LFM 启用不间断路由。

将远程接口设置为环回模式

您可以将软件配置为在以下接口上将远程 DTE 设置为环回模式:

  • IQ2 和 IQ2-E 千兆以太网接口

  • MX 系列路由器或 EX 系列交换机上的以太网接口

Junos OS 可将远程 DTE 置于环回模式(如果远程 DTE 支持远程环回模式)。将远程 DTE 置于环回模式时,接口将接收远程环回请求并将接口置于远程环回模式。当接口处于远程环回模式时,除 OAM PDU 外的所有帧都将环回,而不会对帧进行任何更改。OAM PDU 将继续发送到管理平面并进行处理。

要配置远程环回,请在层次结构级别包含remote-loopback[edit protocol oam ethernet link-fault-management interface interface-name]语句:

要使远程 DTE 退出环回模式,请从配置中删除该 remote-loopback 语句。

在本地接口上启用远程环回支持

您可以允许远程 DTE 在 IQ2 和 IQ2-E 千兆以太网接口以及 MX 系列路由器和 EX 系列交换机上的所有以太网接口上将本地接口设置为远程环路模式。当远程 DTE 发送远程环回请求时,Junos OS 会将本地接口置于环回模式。当接口处于环回模式时,除 OAM PDU 外的所有帧都将环回,而不会对帧进行任何更改。OAM PDU 将继续发送到管理平面并进行处理。默认情况下,不启用远程环回功能。

要启用远程环回,请在层次结构级别包含 allow-remote-loopback 语句 [edit protocol oam ethernet link-fault-management interface interface-name negotiation-options]

注:

激活 OAM 远程环回可能会导致数据帧丢失。

示例:配置具有环回支持的以太网 LFM

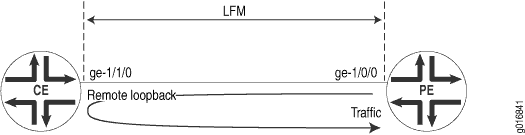

在此示例中,LFM 是在提供商边缘 (PE) 路由器和客户边缘 (客户边缘) 路由器之间配置的。PE 路由器可以将客户边缘路由器置于远程环路模式。这允许 PE 出于诊断目的将发送到客户边缘路由器的所有流量环回,如 所示 图 1

图 1: 支持环回的以太网 LFM支持环回的以太网 LFM

要在 PE 路由器和客户边缘路由器之间配置 LFM:

  1. 在 PE 路由器上配置 LFM 环路:

  2. 在客户边缘路由器上配置 LFM 环路:

    注:

    negotiation options allow-remote-loopback如果在从远程环路模式移除客户边缘路由器之前删除了客户边缘路由器上的语句,则 PE 路由器与客户边缘路由器之间的流量将受到影响。因此,请先删除 remote-loopback PE 路由器上的语句,然后再删除 negotiation-options allow-remote-loopback 客户边缘路由器上的语句。

变更历史表

是否支持某项功能取决于您使用的平台和版本。 使用 Feature Explorer 查看您使用的平台是否支持某项功能。

版本
说明
17.3R1
从 Junos OS 17.3R1 版开始,以太网链路故障管理守护程序 (lfmd) 在配置平滑路由引擎切换 (GRES) 时也会在备份路由引擎上运行。
