示例：配置 BGP 路由抖动阻尼参数

date_range 18-Jan-25

arrow_backward

arrow_forward

此示例说明如何配置阻尼参数。

要求

开始之前，请配置路由器接口并配置路由协议。

概述

此示例有三个路由设备。设备 R2 与设备 R1 和设备 R3 具有外部 BGP （EBGP）连接。

设备 R1 和设备 R3 配置了一些用于测试目的的静态路由，这些静态路由通过 BGP 播发到设备 R2。

设备 R2 根据以下条件抑制从设备 R1 和设备 R3 接收的路由：

屏蔽长度等于或大于 17 的所有前缀比掩码长度介于 9 和 16 之间的路由更积极地阻尼。
掩码长度介于 0 和 8（含）之间的潮湿路由，小于掩码长度大于 8 的路由。
完全不要弄湿 10.128.0.0/9 前缀。

将路由从路由表导出到转发表时，将评估路由策略。仅从路由表中导出活动路由。

图 1 显示了示例网络。

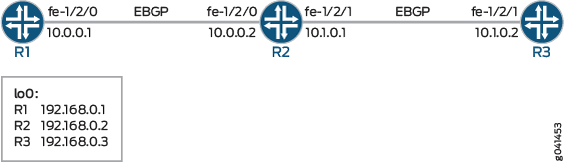

图 1： BGP 襟翼阻尼拓扑

CLI 快速配置显示了中图 1所有设备的配置。

#configuration649__bgp-damp-policy-st本节介绍设备 R2 上的步骤。

配置

程序

CLI 快速配置
分步过程
结果

CLI 快速配置

要快速配置此示例，请复制以下命令，将其粘贴到文本文件中，删除所有换行符，更改与您的网络配置匹配所需的任何详细信息，然后将命令复制并粘贴到层次结构级别的 CLI [edit] 中。

设备 R1

content_copy zoom_out_map
set interfaces fe-1/2/0 unit 0 family inet address 10.0.0.1/30
set interfaces lo0 unit 0 family inet address 192.168.0.1/32
set protocols bgp group ext type external
set protocols bgp group ext export send-direct-and-static
set protocols bgp group ext peer-as 200
set protocols bgp group ext neighbor 10.0.0.2
set policy-options policy-statement send-direct-and-static term 1 from protocol direct
set policy-options policy-statement send-direct-and-static term 1 from protocol static
set policy-options policy-statement send-direct-and-static term 1 then accept
set routing-options static route 172.16.0.0/16 reject
set routing-options static route 172.16.128.0/17 reject
set routing-options static route 172.16.192.0/20 reject
set routing-options static route 10.0.0.0/9 reject
set routing-options static route 172.16.233.0/7 reject
set routing-options static route 10.224.0.0/11 reject
set routing-options static route 0.0.0.0/0 reject
set routing-options autonomous-system 100

设备 R2

content_copy zoom_out_map
set interfaces fe-1/2/0 unit 0 family inet address 10.0.0.2/30
set interfaces fe-1/2/1 unit 0 family inet address 10.1.0.1/30
set interfaces lo0 unit 0 family inet address 192.168.0.2/32
set protocols bgp damping
set protocols bgp group ext type external
set protocols bgp group ext import damp
set protocols bgp group ext export send-direct
set protocols bgp group ext neighbor 10.0.0.1 peer-as 100
set protocols bgp group ext neighbor 10.1.0.2 peer-as 300
set policy-options policy-statement damp term 1 from route-filter 10.128.0.0/9 exact damping dry
set policy-options policy-statement damp term 1 from route-filter 0.0.0.0/0 prefix-length-range /0-/8 damping timid
set policy-options policy-statement damp term 1 from route-filter 0.0.0.0/0 prefix-length-range /17-/32 damping aggressive
set policy-options policy-statement send-direct term 1 from protocol direct
set policy-options policy-statement send-direct term 1 then accept
set policy-options damping aggressive half-life 30
set policy-options damping aggressive suppress 2500
set policy-options damping timid half-life 5
set policy-options damping dry disable
set routing-options autonomous-system 200

设备 R3

content_copy zoom_out_map
set interfaces fe-1/2/1 unit 0 family inet address 10.1.0.2/30
set interfaces lo0 unit 0 family inet address 192.168.0.3/32
set protocols bgp group ext type external
set protocols bgp group ext export send-direct-and-static
set protocols bgp group ext peer-as 200
set protocols bgp group ext neighbor 10.1.0.1
set policy-options policy-statement send-direct-and-static term 1 from protocol direct
set policy-options policy-statement send-direct-and-static term 1 from protocol static
set policy-options policy-statement send-direct-and-static term 1 then accept
set routing-options static route 10.128.0.0/9 reject
set routing-options autonomous-system 300

分步过程

下面的示例要求您在各个配置层级中进行导航。有关导航 CLI 的信息，请参阅《Junos OS CLI 用户指南》中的在配置模式下使用 CLI 编辑器。

要配置阻尼参数：

配置接口。

content_copy zoom_out_map
[edit interfaces]
user@R2# set fe-1/2/0 unit 0 family inet address 10.0.0.2/30
user@R2# set fe-1/2/1 unit 0 family inet address 10.1.0.1/30
user@R2# set lo0 unit 0 family inet address 192.168.0.2/32

配置 BGP 邻接方。

content_copy zoom_out_map
[edit protocols bgp group ext]
user@R2# set type external
user@R2# set neighbor 10.0.0.1 peer-as 100
user@R2# set neighbor 10.1.0.2 peer-as 300

创建和配置阻尼参数组。

content_copy zoom_out_map
[edit policy-options]
user@R2# set damping aggressive half-life 30
user@R2# set damping aggressive suppress 2500
user@R2# set damping timid half-life 5
user@R2# set damping dry disable

配置阻尼策略。

content_copy zoom_out_map
[edit policy-options policy-statement damp term 1]
user@R2# set from route-filter 10.128.0.0/9 exact damping dry
user@R2# set from route-filter 0.0.0.0/0 prefix-length-range /0-/8 damping timid
user@R2# set from route-filter 0.0.0.0/0 prefix-length-range /17-/32 damping aggressive

为 BGP 启用阻尼。
```
[edit protocols bgp]
user@R2# set damping
```
应用该策略作为 BGP 邻接方的导入策略。
```
[edit protocols bgp group ext]
user@R2# set import damp
```
注：
您可以在相同或不同的 import 语句中一次或多次引用同一路由策略。

配置导出策略。

content_copy zoom_out_map
[edit policy-options policy-statement send-direct term 1]
user@R2# set from protocol direct
user@R2# set then accept

应用导出策略。

content_copy zoom_out_map
[edit protocols bgp group ext]
user@R2# set export send-direct

配置自治系统 (AS) 编号。

content_copy zoom_out_map
[edit routing-options]
user@R2# set autonomous-system 200

结果

在配置模式下，通过发出 show interfaces、 show protocols、 show policy-options和 show routing-options 命令来确认您的配置。如果输出未显示预期的配置，请重复此示例中的说明，以便进行更正。

content_copy zoom_out_map
user@R2# show interfaces
fe-1/2/0 {
    unit 0 {
        family inet {
            address 10.0.0.2/30;
        }
    }
}
fe-1/2/1 {
    unit 0 {
        family inet {
            address 10.1.0.1/30;
        }
    }
}
lo0 {
    unit 0 {
        family inet {
            address 192.168.0.2/32;
        }
    }
}

content_copy zoom_out_map
user@R2# show protocols
bgp {
    damping;
    group ext {
        type external;
        import damp;
        export send-direct;
        neighbor 10.0.0.1 {
            peer-as 100;
        }
        neighbor 10.1.0.2 {
            peer-as 300;
        }
    }
}

content_copy zoom_out_map
user@R2# show policy-options
policy-statement damp {
    term 1 {
        from {
            route-filter 10.128.0.0/9 exact damping dry;
            route-filter 0.0.0.0/0 prefix-length-range /0-/8 damping timid;
            route-filter 0.0.0.0/0 prefix-length-range /17-/32 damping aggressive;
        }
    }
}
policy-statement send-direct {
    term 1 {
        from protocol direct;
        then accept;
    }
}
damping aggressive {
    half-life 30;
    suppress 2500;
}
damping timid {
    half-life 5;
}
damping dry {
    disable;
}

content_copy zoom_out_map
user@R2# show routing-options
autonomous-system 200;

如果完成设备配置，请从配置模式输入 commit。

验证

确认配置工作正常。

导致某些路由发生抖动
检查路由抖动
验证路由抖动阻尼
显示阻尼路线的详细信息
验证默认阻尼参数是否有效
过滤阻尼信息

导致某些路由发生抖动

目的
操作
意义

目的

要验证路由抖动阻尼策略，某些路由必须抖动。拥有实时互联网馈送几乎可以保证存在一定数量的路由抖动。如果可以控制播发路由的远程系统，则可以修改播发路由器的策略，以启用所有路由或给定前缀的播发和撤销。在测试环境中，您可以通过清除 BGP 邻接方或重新启动 BGP 邻接方上的路由进程来导致路由抖动，如下所示。

操作

在设备 R1 和设备 R3 上的操作模式下，输入 restart routing 命令。

警告：

在生产网络中谨慎使用此命令。

content_copy zoom_out_map
user@R1> restart routing

R1 started, pid 10474

content_copy zoom_out_map
user@R3> restart routing

R3 started, pid 10478

意义

在设备 R2 上，来自邻接方的所有路由都将撤回并重新播发。

检查路由抖动

目的
操作
意义

目的

查看邻居抖动的数量。

操作

在操作模式下，输入 show bgp summary 命令。

content_copy zoom_out_map
user@R2> show bgp summary

Groups: 1 Peers: 2 Down peers: 0
Table          Tot Paths  Act Paths Suppressed    History Damp State    Pending
inet.0
                      12          1         11          0         11          0
Peer                     AS      InPkt     OutPkt    OutQ   Flaps Last Up/Dwn State|#Active/Received/Accepted/Damped...
10.0.0.1                100         10         10       0       4        2:50 0/9/0/9              0/0/0/0
10.1.0.2                300         10         10       0       4        2:53 1/3/1/2              0/0/0/0

意义

此输出是在设备 R2 的邻居上重新启动路由进程四次后捕获的。

验证路由抖动阻尼

目的
操作
意义

目的

验证路由是否由于阻尼而被隐藏。

操作

在操作模式下，输入 show route damping suppressed 命令。

content_copy zoom_out_map
user@R2> show route damping suppressed

inet.0: 15 destinations, 17 routes (6 active, 0 holddown, 11 hidden)
+ = Active Route, - = Last Active, * = Both

0.0.0.0/0           [BGP ] 00:00:12, localpref 100
                      AS path: 100 I, validation-state: unverified
                    > to 10.0.0.1 via fe-1/2/0.0
10.0.0.0/9          [BGP ] 00:00:12, localpref 100
                      AS path: 100 I, validation-state: unverified
                    > to 10.0.0.1 via fe-1/2/0.0
10.0.0.0/30         [BGP ] 00:00:12, localpref 100
                      AS path: 100 I, validation-state: unverified
                    > to 10.0.0.1 via fe-1/2/0.0
10.1.0.0/30         [BGP ] 00:00:15, localpref 100
                      AS path: 300 I, validation-state: unverified
                    > to 10.1.0.2 via fe-1/2/1.0
10.224.0.0/11       [BGP ] 00:00:12, localpref 100
                      AS path: 100 I, validation-state: unverified
                    > to 10.0.0.1 via fe-1/2/0.0
172.16.0.0/16       [BGP ] 00:00:12, localpref 100
                      AS path: 100 I, validation-state: unverified
                    > to 10.0.0.1 via fe-1/2/0.0
172.16.128.0/17     [BGP ] 00:00:12, localpref 100
                      AS path: 100 I, validation-state: unverified
                    > to 10.0.0.1 via fe-1/2/0.0
172.16.192.0/20     [BGP ] 00:00:12, localpref 100
                      AS path: 100 I, validation-state: unverified
                    > to 10.0.0.1 via fe-1/2/0.0
192.168.0.1/32      [BGP ] 00:00:12, localpref 100
                      AS path: 100 I, validation-state: unverified
                    > to 10.0.0.1 via fe-1/2/0.0
192.168.0.3/32      [BGP ] 00:00:15, localpref 100
                      AS path: 300 I, validation-state: unverified
                    > to 10.1.0.2 via fe-1/2/1.0
172.16.233.0/7         [BGP ] 00:00:12, localpref 100
                      AS path: 100 I, validation-state: unverified
                    > to 10.0.0.1 via fe-1/2/0.0

意义

输出显示一些路由不稳定。由于阻尼，有11条路线被隐藏。

显示阻尼路线的详细信息

目的
操作
意义

目的

显示阻尼路径的详细信息。

操作

在操作模式下，输入 show route damping suppressed 172.16.192.0/20 detail 命令。

content_copy zoom_out_map
user@R2> show route damping suppressed 172.16.192.0/20 detail

inet.0: 15 destinations, 17 routes (6 active, 0 holddown, 11 hidden)
172.16.192.0/20 (1 entry, 0 announced)
         BGP                 /-101
                Next hop type: Router, Next hop index: 758
                Address: 0x9414484
                Next-hop reference count: 9
                Source: 10.0.0.1
                Next hop: 10.0.0.1 via fe-1/2/0.0, selected
                Session Id: 0x100201
                State: <Hidden Ext>
                Local AS:   200 Peer AS:   100
                Age: 52
                Validation State: unverified
                Task: BGP_100.10.0.0.1+55922
                AS path: 100 I
                Localpref: 100
                Router ID: 192.168.0.1
                Merit (last update/now): 4278/4196
                damping-parameters: aggressive
                Last update:       00:00:52 First update:       01:01:55
                Flaps: 8
                Suppressed. Reusable in:       01:14:40
                Preference will be: 170

意义

此输出指示显示的路由的掩码长度等于或大于 /17，并确认它已正确映射到主动阻尼配置文件。您还可以查看路由的当前（和最后一个）品质因数值，以及路由在保持稳定时预计何时变为活动状态。

验证默认阻尼参数是否有效

目的
操作
意义

目的

使用 /16 掩码定位阻尼路由可确认默认参数有效。

操作

在操作模式下，输入 show route damping suppressed detail | match 0/16 命令。

content_copy zoom_out_map
user@R2> show route damping suppressed detail | match 0/16

172.16.0.0/16 (1 entry, 0 announced)

content_copy zoom_out_map
user@R2> show route damping suppressed 172.16.0.0/16 detail

inet.0: 15 destinations, 17 routes (6 active, 0 holddown, 11 hidden)
172.16.0.0/16 (1 entry, 0 announced)
         BGP                 /-101
                Next hop type: Router, Next hop index: 758
                Address: 0x9414484
                Next-hop reference count: 9
                Source: 10.0.0.1
                Next hop: 10.0.0.1 via fe-1/2/0.0, selected
                Session Id: 0x100201
                State: <Hidden Ext>
                Local AS:   200 Peer AS:   100
                Age: 1:58
                Validation State: unverified
                Task: BGP_100.10.0.0.1+55922
                AS path: 100 I
                Localpref: 100
                Router ID: 192.168.0.1
                Merit (last update/now): 3486/3202
                Default damping parameters used
                Last update:       00:01:58 First update:       01:03:01
                Flaps: 8
                Suppressed. Reusable in:       00:31:40
                Preference will be: 170

意义

带有 /16 掩码的路由不受自定义阻尼规则的影响。因此，默认阻尼规则有效。

重复一遍，自定义规则如下所示：

屏蔽长度等于或大于 17 的所有前缀比掩码长度介于 9 和 16 之间的路由更积极地阻尼。
掩码长度介于 0 和 8（含）之间的潮湿路由，小于掩码长度大于 8 的路由。
完全不要弄湿 10.128.0.0/9 前缀。

过滤阻尼信息

目的
操作
意义

目的

使用 OR 分组或级联管道来简化确定用于具有给定掩码长度的线路的阻尼轮廓。

操作

在操作模式下，输入 show route damping suppressed 命令。

content_copy zoom_out_map
user@R2> show route damping suppressed detail | match "0 announced | damp"

0.0.0.0/0 (1 entry, 0 announced)
                damping-parameters: timid
10.0.0.0/9 (1 entry, 0 announced)
                Default damping parameters used
                damping-parameters: aggressive
                damping-parameters: aggressive
10.224.0.0/11 (1 entry, 0 announced)
                Default damping parameters used
172.16.0.0/16 (1 entry, 0 announced)
                Default damping parameters used
172.16.128.0/17 (1 entry, 0 announced)
                damping-parameters: aggressive
172.16.192.0/20 (1 entry, 0 announced)
                damping-parameters: aggressive
192.168.0.1/32 (1 entry, 0 announced)
                damping-parameters: aggressive
192.168.0.3/32 (1 entry, 0 announced)
                damping-parameters: aggressive
172.16.233.0/7 (1 entry, 0 announced)
                damping-parameters: timid

意义

当您对 EBGP 路由与阻尼配置文件正确关联感到满意时，可以发出 clear bgp damping 操作模式命令以恢复阻尼路由的活动状态，这将使您的连接恢复正常运行。

arrow_backward PREVIOUS 使用路由策略抑制 BGP 路由抖动

NEXT arrow_forward 示例：基于 MBGP MVPN 地址族配置 BGP 路由抖动阻尼

路由策略、防火墙过滤器和流量监管器用户指南

在本页

机器翻译对您有帮助吗?

免责声明:

示例：配置 BGP 路由抖动阻尼参数

要求

概述

配置

程序

CLI 快速配置

分步过程

结果

验证

导致某些路由发生抖动

目的

操作

意义

检查路由抖动

目的

操作

意义

验证路由抖动阻尼

目的

操作

意义

显示阻尼路线的详细信息

目的

操作

意义

验证默认阻尼参数是否有效

目的

操作

意义

过滤阻尼信息

目的

操作

意义

Stay in touch

Helped me install or use the product
Accelerated my deployment

Discuss the product with a co-worker
Make a purchase inquiry

路由策略、防火墙过滤器和流量监管器用户指南

在本页

机器翻译对您有帮助吗?

免责声明:

示例：配置 BGP 路由抖动阻尼参数

要求

概述

配置

程序

CLI 快速配置

分步过程

结果

验证

导致某些路由发生抖动

目的

操作

意义

检查路由抖动

目的

操作

意义

验证路由抖动阻尼

目的

操作

意义

显示阻尼路线的详细信息

目的

操作

意义

验证默认阻尼参数是否有效

目的

操作

意义

过滤阻尼信息

目的

操作

意义

相关主题

Stay in touch
