用于用户感知流量处理的 TDF 网关服务 PIC 和会话 PIC
您必须配置至少一个 TDF 网关、一个服务 PIC 和一个会话 PIC,才能运行订阅者感知流量处理。每个服务 PIC 和会话 PIC 都在 MS-MPC 上配置,并分配给 TDF 网关。
TDF 网关
MX 系列路由器上的流量检测功能 (TDF) 网关可以建立用于配置订阅者感知服务的上下文和框架。将服务 PIC 和会话 PIC 分配给 TDF 网关,并为订阅者会话指定呼叫接入控制 (CAC) 参数。
服务和会话 PIC
服务 PIC 提供应用感知型订阅者感知策略实施和流量重定向 (steering)。流量转向是指将流量从指定源引导或遍历到路由路径中的端点或相邻网络元素的能力。服务 PIC 配置了软件插件,用于执行已配置或请求的服务,包括策略和收费实施功能 (PCEF)、应用检测和控制、HTTP 标头扩充、HTTP 重定向和网络地址转换。
服务 PIC 还会存储它所执行的策略和计费控制 (PCC) 规则,并保存从会话 PIC 发送的用户记录和规则。
订阅者分配的 TDF 逻辑接口 (mif) 和应用于 mif 的服务集决定了数据包发送到的服务 PIC。请参阅 基于 IP 的用户设置概述。
会话 PIC 支持接入用户会话设置和管理,支持将用户流量引导至正确的服务 PIC。会话 PIC 还通过策略和收费规则功能 (PCRF) 设置会话,以便它可以从 PCRF 接收用户 PCC 规则,并向 PCRF 发送应用程序启动消息。

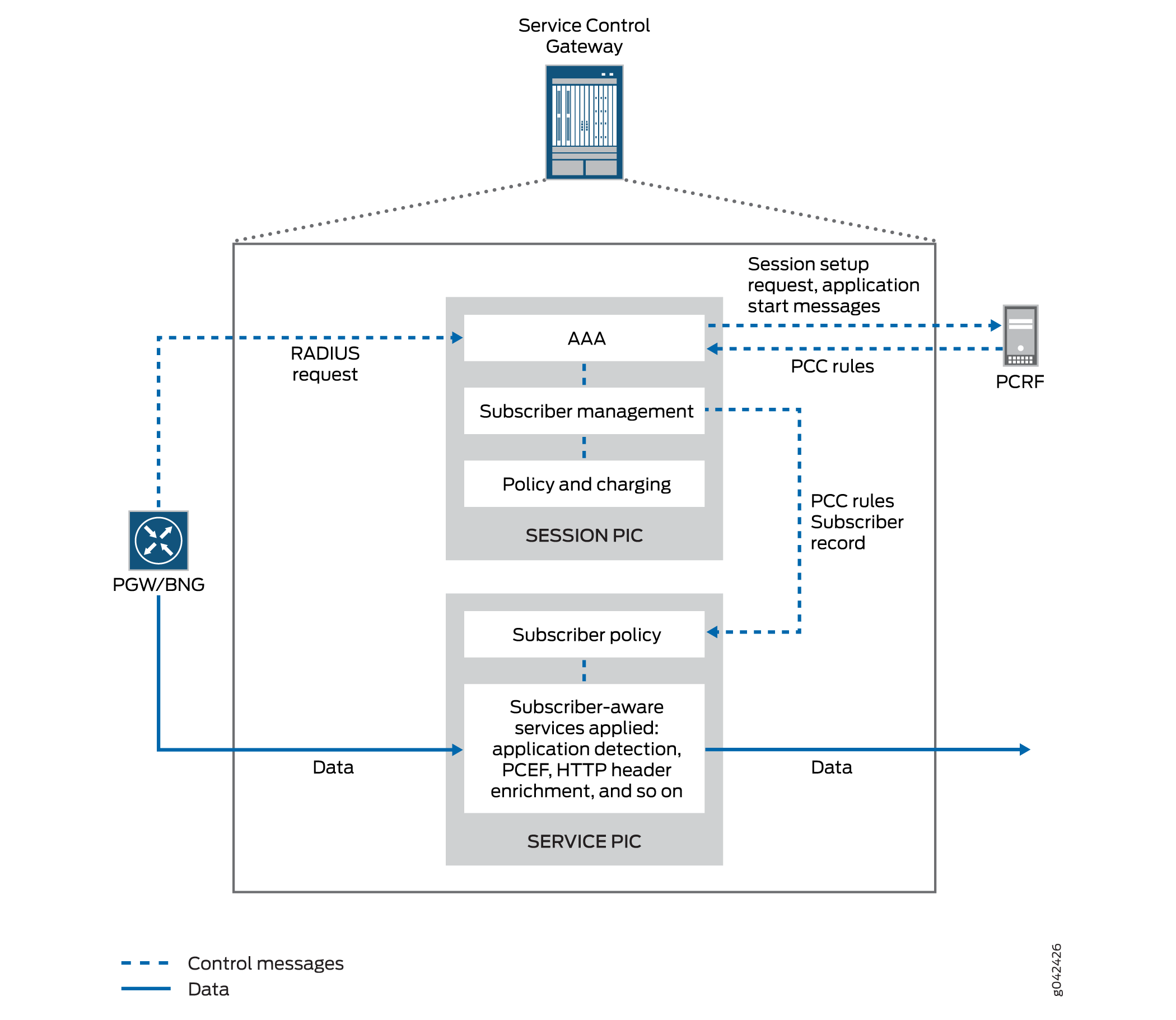

图 1 显示了服务 PIC 和会话 PIC 及其功能的概述。
服务 PIC 和会话 PIC 的冗余
您可以将服务 PIC 或会话 PIC 配置为单个 PIC 或使用备份以实现冗余。可以通过在聚合多服务 (AMS) 接口中包含主 PIC 和备份 PIC 的接口来配置冗余。
您可以配置具有 1:1 冗余的会话 PIC — 主会话 PIC 有一个备份 PIC,该 PIC 不备份任何其他会话 PIC。
可以配置具有 N:1 冗余的服务 PIC — 多个服务 PIC 可以共享同一个备份 MS-PIC。
除了冗余配置之外,每个作为主 PIC 或备份的 PIC 都需要在 [edit unified-edge gateways tdf gateway-name system]
层次结构级别上配置为会话 PIC 或服务 PIC。
