このページの内容


ジュニパー Mist Edge デバイスの初期設定

ジュニパー Mist Edge デバイスをセットアップするには:

  1. AC電源コードをAC電源ユニットに接続します

  2. 電源ボタンを押して、デバイスの電源を入れます。

  3. ジュニパー Mistポータルでデバイスを申請します。「 Mist Edgeデバイスの要求」を参照してください。

  4. デバイスの背面パネルにあるOOBM(アウトオブバンド管理)ポートをスイッチのアクセスモードインターフェイスに接続します。

    設定については、「 OOBMポートの設定 」を参照してください。

  5. デバイスの背面パネルにあるトンネル(データ)ポートをネットワークに接続します。

    設定については、 トンネルポートの設定 を参照してください。

詳細な構成と導入手順については、 ジュニパー Mist Edge ガイドを参照してください。

Mist Edgeデバイスの申請

Mist AIモバイルアプリまたはジュニパー Mistポータルを使用して、ジュニパー Mist Edgeデバイスをネットワークに要求し、オンボーディングできます。

Mist AIモバイルアプリを使用してMist Edgeを申請する

  1. Google Playストア またはApple App StoreからMist AIアプリをダウンロードしてインストールします。

  2. Mist AIアプリを開き、アカウントの資格情報を使用してログインします。

  3. 組織を選択します。

  4. 次のいずれかの手順を実行します。

    • [デバイスを組織に要求] をタップします。

    • [デバイスインベントリ] > [Mist Edges] タブを選択し、画面の右上隅にある [+] をタップします。

  5. [請求コード] フィールドに請求コードを入力し、[ 請求] をタップします。

    また、ジュニパー Mist EdgeデバイスでQRコードを見つけて、そのQRコードにカメラの焦点を合わせることもできます。

    アプリケーションは自動的にMist Edgeデバイスを要求し、サイトに追加します。

  6. デバイスインベントリを選択します。Mist Edge タブの 未割り当て グループの下に新しい ジュニパー Mist Edge デバイスが表示されます。

ジュニパー Mistポータルを使用してジュニパー Mist Edgeデバイスを申請する

  1. https://manage.mist.com/ でアカウントにログインします。

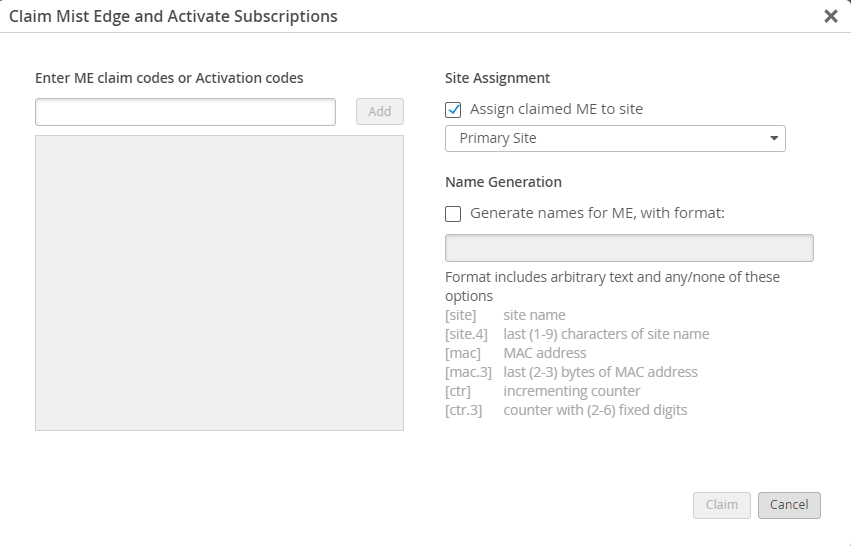

  2. Mist Edgesに移動し、Mist Edgeを請求をクリックします。

  3. Mist Edge請求コードを入力し、 追加をクリックします。

    請求コードは、デバイスのフロントパネルの引き出し情報タブにあるQRコードの上に記載されています。


  4. (オプション)デバイスを割り当てるサイトを選択します。デフォルトでは、 請求されたMEをサイトに割り当てるチェック ボックスがオンになっています。デバイスをプライマリサイト(デフォルト)または他のサイトに割り当てるかを選択できます。後でデバイスをサイトに割り当てる場合は、[ 割り当てられたクレームされたMEをサイトに割り当てる] チェックボックスをオフにします。

  5. (オプション) [ME の名前を形式付きで生成: ] チェックボックスを選択し、デバイスの名前の形式を入力します。このオプションは、デバイスをサイトに割り当てている場合にのみ使用できます。

    また、デバイスを要求した後で、デバイスの名前を変更してサイトに割り当てることもできます。

  6. [請求] をクリックします。

OOBMポートを設定する

OOBM(アウトオブバンド管理)ポートは、デバイスの背面パネルにあります。

  1. OOBM ポートを、顧客構内にあるスイッチのアクセス モード インターフェイスに接続します。

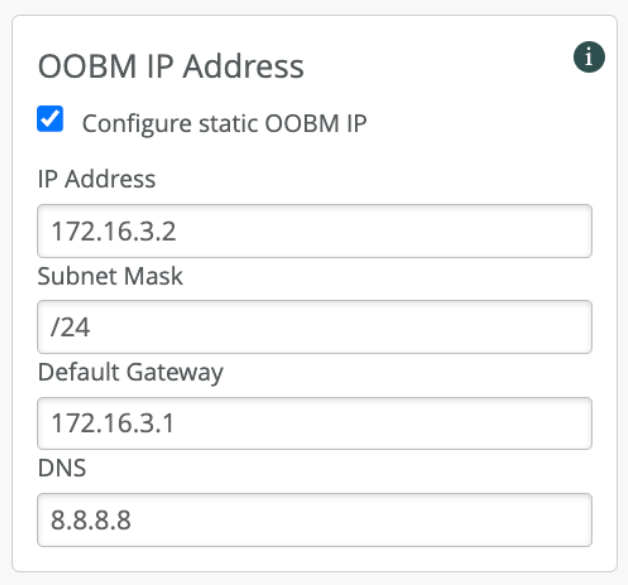

  2. ネットワークでDHCP(ダイナミックホスト構成プロトコル)が有効になっている場合は、まずDHCPを使用してジュニパーMist™クラウドに接続する必要があります。静的IPアドレスを設定するには、ジュニパーMistポータルを使用します。

    デフォルトでは、OOBM ポートは DHCP 用に設定されています。

  3. ネットワークがDHCPに対応していない場合は、ジュニパー Mist Edge CLIを使用してOOBMポートを設定します。

    統合型Dell Remote Access Controller(iDRAC)ポートを使用して、CLIにアクセスします。

    1. ブラウザー ウィンドウを開き、アドレス バーに iDRAC IP アドレスを入力します。ユーザー名とパスワードを使用してログインします。

      デバイスにLCDパネルがある場合は、それを使用してiDRAC IPアドレスを取得します。

      デフォルトのiDRACユーザーは rootです。パスワードは、デバイスの引き出しタブの背面にあります。

      ダッシュボードが表示されます。

    2. ウィンドウの左下にある仮想コンソールをクリックし、ログインします。
      ユーザー名は mist で、パスワードはデバイスのクレームコードです。請求コードは、デバイスの引き出しタブにあるQRコードの上にあります。
    3. su -コマンドを使用して、root アクセスに切り替えます。パスワードは請求コードです。
    4. 次のコマンドを使用して、OOBM パラメーターを設定します。
    5. ip aコマンドを使用して、OOBMポートのIPアドレスを表示します。

これで、OOBM IPアドレスを使用してジュニパー Mist Edge CLIにアクセスできるようになりました。ユーザー名は mist 、パスワードはデバイスのクレームコードです。

トンネルポートを設定する

デバイス上のトンネル(データ)ポートは、シングルアームまたはデュアルアーム(ダウンストリームおよびアップストリーム)インターフェイスとして設定できます。

  • シングルアーム—単一のポートでアップストリームとダウンストリームの両方のトラフィックを伝送します。1つ以上のポートを単一のLACP(Link Aggregation Control Protocol)として設定し、検出できます。

  • デュアルアーム - 2つの異なるポートでアップストリームおよびダウンストリームのトラフィックを伝送します。デュアルアームポート設定を2つのLACPとして設定および検出できます。

以下のインターフェイスは、トンネルポートに関連しています。

  • トンネルIP—ジュニパー Mist Edgeデバイスとアクセスポイント(AP)間のレイヤー2トンネリングプロトコルバージョン3(L2TPv3)またはIPsecトンネルが終端するインターフェイス。これは、ダウンストリームインターフェイスとも呼ばれます。

  • データインターフェイス—無線LAN(WLAN)がマッピングするすべてのVLANが設定されているトランクポートに接続されたインターフェイス。アップストリームインターフェイスとも呼ばれます。

トンネルポートを設定するには:

  1. トンネルIPインターフェイスをネットワークの信頼できない側に接続します。

    インターフェイスにはタグが付けられていないため、トンネルIPネットワークに接続する必要があります。

    AP管理サブネットとジュニパー Mist Edgeデバイスの間にファイアウォールが存在する場合、トンネルIPを宛先とするトラフィックを次のポートで許可する必要があります。

    • L2TPv3トンネル用ポート1701

    • IPsecトンネル用ポート500/4500

  2. データインターフェイスをネットワークの信頼できる側に接続します。
    このインターフェイスは、通常、必要なすべてのユーザーVLANが許可された状態でトランクされたコアまたはアグリゲートスイッチに接続します。

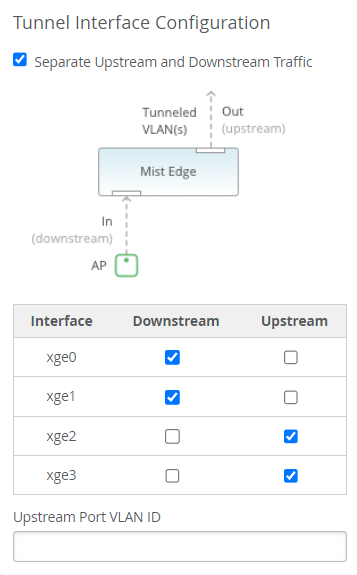

  3. (オプション)デュアルアームトンネルインターフェイスを作成するには、ジュニパー Mistポータルのトンネルインターフェイス設定ページに移動し、アップストリームトラフィックとダウンストリームトラフィックを分離をクリックします。必要に応じてインターフェイスを割り当てることができます。

    アップストリームポートのVLAN IDはオプションであり、アップストリームのスイッチポートが単一のタグなしVLANを持つアクセスポートとして設定されている場合のみに使用してください。

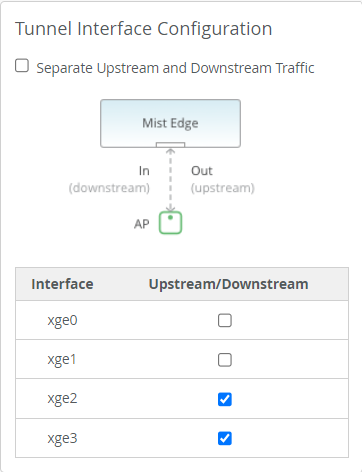

  4. (オプション)シングルアームトンネルインターフェイスを作成するには、ジュニパー Mistポータルのトンネルインターフェイス設定ページに移動し、アップストリームトラフィックとダウンストリームトラフィックを分離チェックボックスをオフにします。必要に応じてインターフェイスを割り当てることができます。

    アップストリームポートのVLAN IDはオプションであり、アップストリームのスイッチポートが単一のタグなしVLANを持つアクセスポートとして設定されている場合のみに使用してください。
