MX2010 標準 EMI カバーの交換

MX2010 標準 EMI カバーの取り外し

EMI(電磁妨害)カードケージカバーを取り外す( 図1を参照)。

  1. ESD(静電放電)接地ストラップを手首に固定し、ストラップをシャーシ上のESDポイントの1つに接続します。
  2. EMI カバーをルーターに固定している 4 個のキャプティブ ねじを緩めます。
  3. カバーをルーターから手前に引いて取り外します。

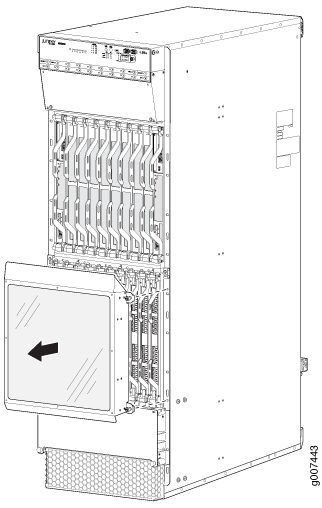

    図 1:EMI カードケージ カバー Removing the EMI Card-Cage Coverの取り外し

「」も参照

MX2010 標準 EMI カバーの取り付け

MPCは、外部ソースから放射された電磁妨害のために電気回路に影響を与える無線周波妨害妨害のリスクを低減するために、EMIカバーを必要とします。EMIカバーは、連邦通信委員会(FCC)の要件を満たすように、EMI(電磁妨害)を軽減するように設計されています。

EMI カードケージ カバーを取り付ける( 図 2 を参照)。

  1. EMI カバーの両側にある 4 つのブラケットを、カード ケージの外側にあるシャーシ前面取り付けフランジと合わせます。

    ESD(静電放電)接地ストラップを手首に固定し、ストラップをシャーシ上のESDポイントの1つに接続します。

  2. 4 個のキャプティブ ねじが前面取り付けフランジの穴と一致するまで、EMI カバーを調整します。
  3. 4 個のキャプティブ ねじを締めて、EMI カバーを所定の位置に固定します。
    図 2:EMI カードケージ カバー Installing the EMI Card-Cage Coverの取り付け

「」も参照
