MX2010 MPC または MIC の SFP または XFP トランシーバの交換

SFP や XFP などのスモール フォームファクター プラガブル トランシーバは、MPC または MIC に設置される光トランシーバです。SFP および XFP は、ホットインサート可能でホットリムーブ可能です。

MX2010 MPC または MIC から SFP または XFP を取り外す

SFP または XFP を取り外しても、MPC または MIC の機能が中断することはありませんが、取り外されたトランシーバはデータを受信または送信しなくなります。

SFP または XFP を取り外す場合( 図 1 を参照)。

  1. 交換用トランシーバまたはトランシーバ スロット プラグ、静電防止マット、トランシーバ用のゴム製安全キャップを準備します。
  2. ESD(静電放電)接地ストラップを手首に固定し、ストラップをシャーシ上のESDポイントの1つに接続します。
  3. 後で正しく再接続できるように、トランシーバに接続されたケーブルにラベルを付けます。
    レーザーに関する警告:

    光ファイバー トランシーバや光ファイバー ケーブルの端を直接見ないでください。光ファイバー トランシーバとトランシーバに接続された光ファイバー ケーブルは、目を傷つける可能性のあるレーザー光を放射します。
  4. ケーブル コネクターをトランシーバから取り外します。
  5. ケーブルの応力ポイントが発達しないように、ケーブルマネージャーに取り外したケーブルを慎重に配置します。
    注意：

    最小曲げ半径を超えた曲げ光ファイバー ケーブルは使用しないでください。直径数インチ未満の円弧がケーブルを損傷し、診断が困難な問題を引き起こす可能性があります。
  6. イジェクター ハンドルをトランシーバから引き出し、トランシーバのロックを解除します。
    注意：

    イジェクター ハンドルがクリックされるまで、必ずイジェクター ハンドルを完全に開きます。これにより、トランシーバの損傷を防ぎます。

    ニードルノーズプライヤーを使用してイジェクターのハンドルをトランシーバから引き出します。

  7. トランシーバのイジェクター ハンドルをつかみ、トランシーバを MPC または MIC から約 1.3 cm(0.5 インチ )引き出します。
  8. 指を使ってトランシーバの本体をつかみ、残りの部分を MPC または MIC から引き出します。

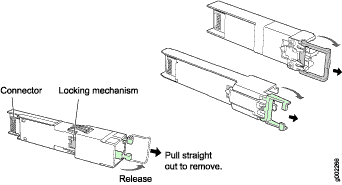

    図 1:SFP または XFP の Removing SFPs or XFPs取り外し
  9. トランシーバの上にゴム製安全キャップを置きます。
  10. 取り外したトランシーバを静電防止マットの上に置くか、帯電防止袋の中に入れます。
注意：

トランシーバをシャーシから取り外した後、30 秒以上待ってから、トランシーバを再度挿入するか、トランシーバを別のスロットに挿入します。

「」も参照

SFP または XFP を MX2000 MPC または MIC に取り付ける

SFP または XFP をインストールするには、次の手順に基づきます。

  1. ESD(静電放電)接地ストラップを手首に固定し、ストラップをシャーシ上のESDポイントの1つに接続します。
  2. 各トランシーバを静電気袋から取り出し、取り付けるコンポーネントのスロットを識別します。
  3. 各トランシーバがゴム製安全キャップで覆われているか確認します。そうでない場合は、トランシーバを安全キャップで覆います。
  4. トランシーバをコンポーネントのスロットに慎重に合わせます。コネクタはコンポーネントに面している必要があります。
  5. コネクタがコンポーネント スロットに収まるまでトランシーバをスライドさせます。トランシーバを完全に挿入できない場合は、コネクターが正しい方向に向いているか確認してください。
  6. トランシーバのイジェクター ハンドルを閉じます。
  7. トランシーバとケーブルの端からゴム製安全キャップを取り外します。ケーブルをトランシーバに挿入します。
    レーザーに関する警告:

    光ファイバー トランシーバや光ファイバー ケーブルの端を直接見ないでください。光ファイバー トランシーバとトランシーバに接続された光ファイバー ケーブルは、目を傷つける可能性のあるレーザー光を放射します。
  8. コンポーネントのフェースプレートのステータス LED に、SFP または XFP が正しく機能していることを確認します。コンポーネント LED の詳細については、 MX シリーズ インターフェイス モジュール リファレンスを参照してください。

「」も参照
