NFX250 を電源に接続する

NFX250デバイスをアースに接続するために必要なパーツとツール

表 1 は、接地端子の場所、接地ケーブルの要件、接地ラグの仕様、ねじとワッシャーの必要性、デバイスをアースに接続するために必要なねじ回しを示しています。スイッチをアースに接続する前に、デバイスに必要なパーツとツールがあることを確認してください。

アースと NFX250 デバイスの接続

アースをデバイスに接続するには、次の手順に従います。

1. 接地ケーブルの一端を、スイッチを取り付けたラックなど、適切なアースに接続します。

2. 接地ケーブルに取り付けた接地ラグを保護接地端子の上に置きます。 図 1 を参照してください。

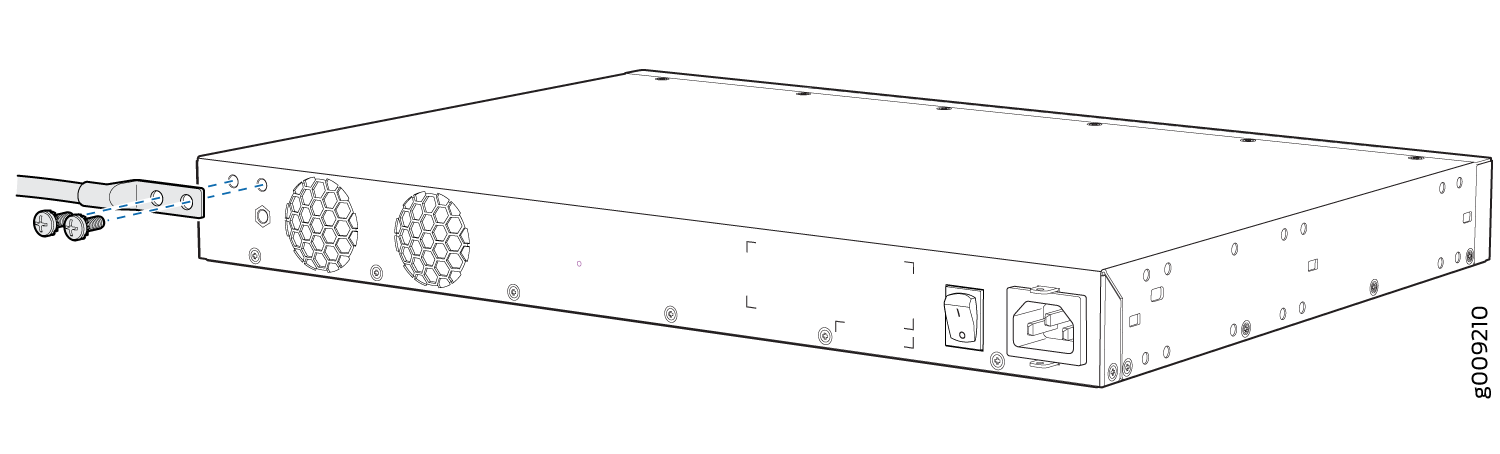

   図 1:接地ケーブルと NFX250 デバイス の接続

3. ワッシャーとねじを使用して、接地ラグを保護接地端子に固定します。

4. 接地ケーブルを装い、他のデバイス コンポーネントに触れたり、アクセスを妨げないことを確認します。

   警告：

   人がつまずきそうな場所にケーブルが配置されていないことを確認します。
