SSR1400を電源に接続する

概要 SSR1400アプライアンスへの電源の接続には、機器の損傷や人身傷害を防ぐための多数の手順と安全上の注意が含まれます。

手記:

安全性と電磁干渉(EMI)の要件を満たし、適切な動作を保証するには、電源に接続する前にSSR1400アプライアンスをアースに接続する必要があります。

アースをSSR1400に接続する

手記:

電源をSSR1400に接続する前に、資格のある電気技師が、供給する接地ケーブルと電源ケーブルにケーブルラグを接続する必要があります。ラグが正しく取り付けられていないケーブルは、サービスゲートウェイを損傷させる可能性があります(短絡など)。

SSR1400をアースするには、アースケーブルをアースに接続します。アプライアンスの背面にあるシャーシの接地点に接地ケーブルを接続します。

どのような状況でも、この接地接続を使用してシャーシの静電気を除去してください。AC電源システムの場合、AC電源コードのアース線と、1穴のアースリング端子接続も使用する必要があります。このテスト済みシステムは、ワンホール保護接地リング端子で適用されるすべてのEMC規制要件を満たしているか上回っています。

次の項目を提供する必要があります。

  • 接地ケーブル:接地ケーブルは14 AWG(1.5 mm²)以上の撚り線で、定格は90 °Cまたは地域の電気規則に準拠している必要があります。

  • 接地ケーブルの接地リング端子:このブラケットは、アプライアンスの背面にあるシャーシの接地点に取り付けます。

  • ネジを締めるためのプラスドライバー。

  • 静電放電(ESD)接地ストラップ。

アース ケーブルとリング端子の圧着部分の周囲に熱収縮チューブの絶縁体を取り付けることをお勧めします。

アプライアンスを接地するには:

  1. ESD接地ストラップの一端を手首に巻き付けて締め、もう一方の端を設置場所のESDポイントに接続します。
  2. 接地を行う前に、すべての接地面が清潔で、ブライト仕上げになっていることを確認してください。
  3. アースケーブルを適切なアースに接続します。

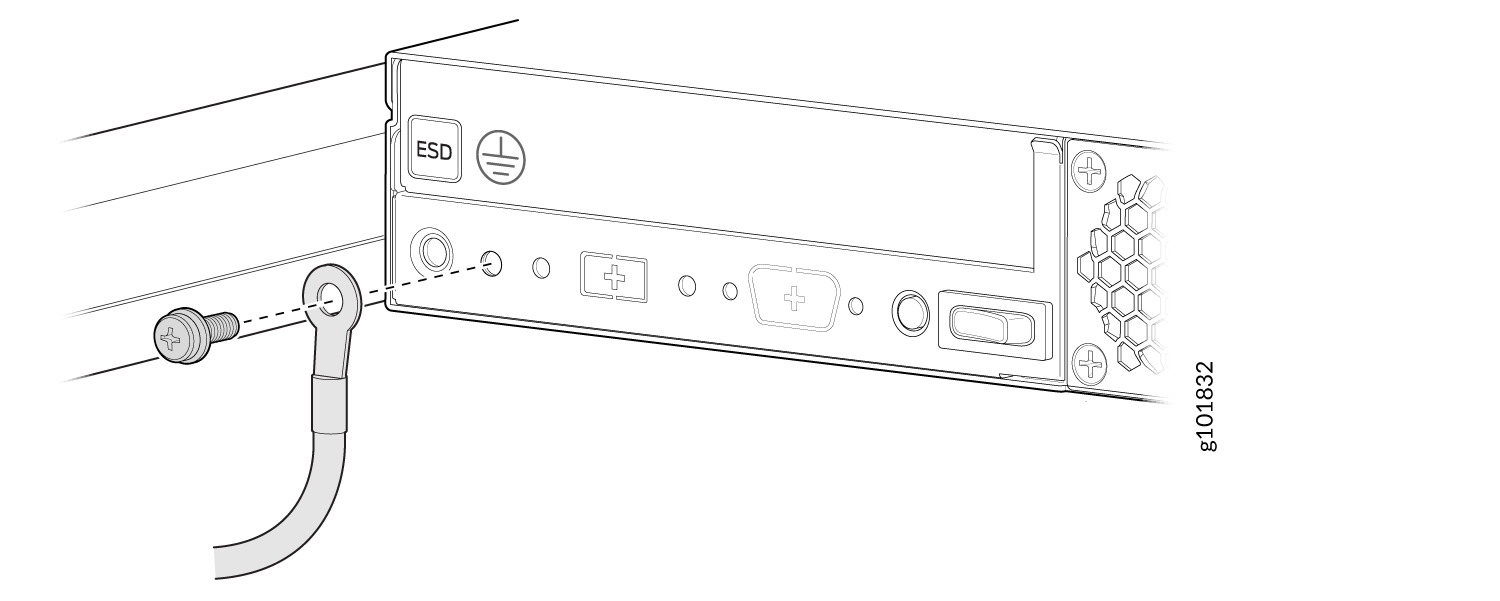

  4. プラスドライバを使用して、シャーシ背面の接地点から M5 なべネジを外します。
  5. アースケーブルに取り付けられているアースケーブルリング端子をアースポイントの上に置きます。
  6. M5なべネジで接地ケーブルリング端子を接地点に固定します。
    図1:アースケーブルをSSR1400Connect the Grounding Cable to the SSR1400に接続する
  7. 接地ケーブルをドレスアップし、アプライアンスのコンポーネントに触れたり、アクセスをブロックしたりしないこと、およびつまずきの危険を引き起こさないことを確認します
    手記:

    アプライアンスは、動作中は恒久的にアースに接続する必要があります。

SSR1400にAC電源を接続する

SSR1400内の AC 電源ユニット(PSU)は、ホットリムーブおよびホットインサート可能な現場交換可能ユニット(FRU)です。アプライアンスの電源を切ったり、その機能を中断したりすることなく、PSUを取り外して交換できます。

アプライアンスへの AC 電源の接続を開始する前に、次の手順を実行します。

  • アプライアンスのシャーシがアースに接続されていることを確認します。

    注意:

    アプライアンスに電力を接続する前に、資格のある電気技師が、供給する接地ケーブルと電源ケーブルにケーブルリング端子を接続する必要があります。リング端子が正しく取り付けられていないケーブルは、アプライアンスを損傷する可能性があります(たとえば、短絡を引き起こすことによって)。

    安全性と電磁干渉(EMI)の要件を満たし、適切に動作するようにするには、シャーシを電源に接続する前にアースに接続する必要があります。シャーシに別の接地線が必要な設置の場合は、アプライアンスシャーシの保護接地端子を使用してアースに接続します。地理的な場所に適したAC電源コードを使用して、ルーターのPSMを接地されたAC電源コンセントに差し込むと、アプライアンスは追加の接地を取得します。

  • アプライアンスにAC電源を接続するために、地理的な場所に適した電源コードがあることを確認してください。

  • 一般的な電気安全ガイドラインと警告、および電気事故後に取るべき行動をお読みください。

  • 静電気放電(ESD)による損傷を防ぐために必要な予防措置を講じているか確認します。

  • ESD 接地ストラップが付いていることを確認します。

  • まだ取り付けられていない場合は、アプライアンスに電源装置を取り付けます。

AC電源をSSR1400に接続するには、次の手順に従います。

  1. ESDリストストラップの一方の端を素手首に巻き付けて固定し、ストラップのもう一方の端をアプライアンスのESDポイントに接続します。
  2. 電源装置がシャーシに完全に挿入されていることを確認します。
  3. SSR1400アプライアンスに同梱されているAC電源コードの場所を確認し、地理的な場所に適したプラグが付いています。表 7 を参照してください。

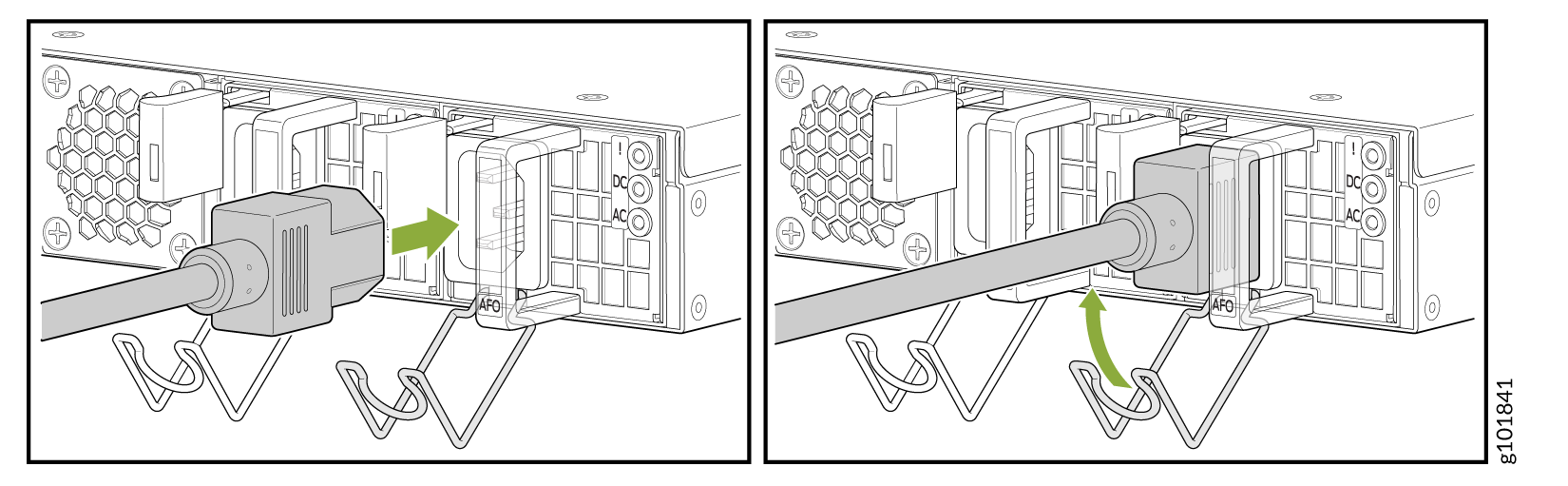

  4. 電源コード固定具を引き下げ、電源コードのカプラー端をAC電源モジュールの前面プレートのAC電源コード入口に挿入します(図2を参照)。
  5. 電源コード固定具を電源コードに押し込みます(図2参照)。
    図2:AC電源コードConnect AC Power Cordの接続
  6. 手順 4 と手順 5 を繰り返して、2 番目の電源コードを挿入します。
  7. AC電源コンセントに電源スイッチがある場合は、オフ(O)の位置に設定します。
  8. 電源コードプラグをAC電源コンセントに差し込みます。
  9. AC電源コンセントに電源スイッチがある場合は、オン(|)の位置に設定します。
  10. アプライアンスの電源スイッチをオン(|)の位置に設定します。

DC電源をSSR1400-DCに接続します

DC 電源を SSR1400-DC に接続するには、次の手順を使用します。

注意:

元々AC電源モジュールが搭載されていたSSR1400にDC電源モジュールを取り付けないでください。これにより、SSR1400が損傷し、アプライアンスが機能しなくなる可能性があります。

警告:

安全性とEMI(電磁干渉)要件を満たし、適切に動作するようにするには、電源を接続する前にサービス ゲートウェイ シャーシを適切に接地する必要があります。手順については 、アースをSSR1400に接続する を参照してください。

警告:

次の手順を実行する前に、DC 回路に電力が供給されていないことを確認してください。すべての電力を確実に切るために、DC回路用のパネルボードでサーキットブレーカーを探し、サーキットブレーカーのスイッチをオフの位置(0)にし、サーキットブレーカーのスイッチハンドルをオフの位置にテープで固定します。非接触電圧テスターを使用して、何も通電されていないことを確認することをお勧めします。

注意:

同じSSRデバイス内でAC電源とDC電源を混在させないでください。破損の原因となります。

注意:

SSRデバイスに電源を接続する前に、資格のある電気技師がアースケーブルと電源ケーブルに適切なケーブルラグを取り付ける必要があります。ラグが正しく取り付けられていないケーブルは、デバイスを損傷する可能性があります(短絡など)。

適切なラグを使用して DC 電源の配線を行います。電源を接続する場合、適切な配線順序は次のとおりです。

  1. 地盤から地盤へ

  2. プラス(+)DC電源電源ケーブルラグを(+)RTN(リターン)端子に接続します。

  3. マイナス(–)DC電源電源ケーブルラグ-48V(入力)端子用

電源を切断する場合、適切な配線順序は次のとおりです。

  1. マイナス(–)DC電源電源ケーブルラグ-48V(入力)端子用

  2. プラス(+)DC電源電源ケーブルラグを(+)RTN(リターン)端子に接続します。

  3. 地盤から地盤へ

接地線は必ず最初に接続し、最後に取り外してください。

より線による配線が必要な場合は、閉ループや上向きラグが付いたスペード型など、承認された配線終端を使用してください。終端は配線に適したサイズで、絶縁体と導体の両方をクランプする必要があります。

以下の表は、お客様が供給する必要のある電源ケーブルの仕様をまとめたものです。

表1:SSR1400-DC電源およびアースケーブルの仕様

ケーブルタイプ

数量と仕様

スタッドサイズ

リングコネクタ

14〜16 AWG、最低60°Cのワイヤー、またはローカルコードで許可されている場合

M3

外径は5.84mm / .230インチ以下。

地面 14 AWG(1.5 mm²)より線、定格90 °Cまたは地域の電気規則に準拠。

M5

DC電源電源ケーブルをSSR1400-DCの各電源モジュールに接続するには、次の手順に従います。

  1. 専用の施設サーキットブレーカーのスイッチを切ります。DC 電源ケーブルリード両端の電圧が 0 V であること、および取り付け中にケーブルリード線がアクティブになる可能性がないことを確認します。すべてのデバイス接続が完了するまで、電源ケーブルをDC電源に接続しないことをお勧めします。
  2. 上記の表で指定され、資格のある電気技師によって準備された電源ケーブルの接続ラグの周囲に熱収縮チューブ絶縁がない場合は、以下の手順を使用して行います。
    1. ラグバレルに取り付けられているケーブルの部分の上にチューブをスライドさせます。チューブがワイヤーの端とそれに取り付けられたラグのバレルを覆っていることを確認します。

    2. ヒートガンでチューブを収縮させます。ケーブルの周りでチューブがしっかりと収縮するように、チューブのすべての側面を均等に加熱してください。

      手記:

      チューブを過熱しないでください。

      図3:熱収縮チューブHow to Install Heat-Shrink Tubingの取り付け方法
  3. 前面プレートの端子スタッドを保護している透明なプラスチックカバーを取り外します。
  4. 電源装置に接続する前に、DC 電源ケーブルに正しくラベル付けされていることを確認してください。

    リターンがバッテリ工場のシャーシアースに接続されている一般的な配電方式では、マルチメータを使用して、シャーシアースへの-48VおよびRTN DCケーブルのオーム出力を確認できます。シャーシ アースに対する抵抗が非常に大きいケーブル(開回路を示す)は -48 V となり、シャーシ アースに対する抵抗が非常に低い(閉回路を示す)ケーブルは RTN になります。

    注意:

    電源接続が適切な極性を維持していることを確認してください。電源ケーブルには、極性を示すために (+) および (–) のラベルが付いている場合があります。DC 電源ケーブルの標準的な色分けはありません。設置場所の外部 DC 電源で使用されている色分けによって、各電源モジュールの端子スタッドに接続する電源ケーブルのリード線の色分けが決まります。

  5. 2番のプラス(+)ドライバーを使用して、ネジと角ワッシャーを端子から取り外します。
    図4:DC端子の切断/再接続
  6. 各電源ケーブルラグを四角いワッシャーとネジで端子に固定します。各ねじに 2.6 Nm(23 インチポンド)から 2.8 Nm(25 インチポンド)のトルクを加えます。
    手記:

    各端子を説明する電源のテキストは上下逆になっています。これは、電源装置の向きに対して正しいです。

    • 各プラス(+)DC電源電源ケーブルラグをRTN(リターン)端子に固定します。

    • 各マイナス(–)DC電源電源ケーブルラグを-48V(入力)端子に固定します。

  7. 前面プレートの端子スタッドに透明なプラスチックカバーを元に戻します。
  8. 電源ケーブルが正しく接続されていること、デバイスコンポーネントに触れたりアクセスを遮ったりしていないこと、つまずく危険がないことを確認します。
  9. 2 番目の電源装置について、ステップ 1 から 8 を繰り返します。
手記:

SSR1400の電源が失われた場合、電源オン/電源オフ状態が維持されます。たとえば、デバイスの電源が入っているときにデバイスの電源が失われた場合、電源が回復しても、デバイスはオン状態のままになります。

SSR1400の電源を入れる

SSR1400の電源を入れるには

  1. デバイスに電源装置が接続されていることを確認します。
  2. 電源アダプターのプラグを AC または DC 電源コンセントに挿入します。
    1. AC 電源の使用:電源コードのアプライアンス カプラーの端を電源装置のアプライアンス入口に挿入し、電源コード プラグを外部 AC 電源コンセントに挿入します。

    2. DC 電源の使用:DC 電源ケーブルを A+ 端子と A- 端子に接続し、もう一方の端を外部 DC 電源に接続します。2つのDC電源があり、サービスゲートウェイにA/Bフィードの冗長性を導入する場合は、DC電源ケーブルもB+端子とB-端子に接続し、もう一方の端を外部DC電源に接続します。

      注意:

      電源接続が適切な極性を維持していることを確認してください。電源ケーブルには、極性を示すために(+)および(–)のラベルが付いている場合があります。DC 電源ケーブルの標準的な色分けはありません。設置場所の外部 DC 電源で使用されている色分けによって、電源モジュールの端子に接続する電源ケーブルのリード線の色分けが決まります。

  3. AC または DC 電源コンセントの電源をオンにします。

電源装置の起動シーケンスが完了すると、デバイスは自動的に起動します。PWR LED(シャーシの前面パネル)は起動時に点灯し、SSR1400が正常に動作している間は点灯したままになります。

SSR1400の電源を切ります

以下のいずれかの方法で、SSR1400の電源をオフにできます。

  • グレースフル シャットダウン:グレースフル シャットダウンは、次の 2 つの方法で実行できます。

    • コンソールでLinux poweroff コマンドを使用します。アプライアンスは、オペレーティングシステムの正常なシャットダウンを開始し、その後、電源を切ります。

    • 電源スイッチを4秒未満押し続けます。アプライアンスは、オペレーティングシステムの正常なシャットダウンを開始し、その後、電源を切ります。

    注意:

    グレースフル シャットダウン方法を使用して、アプライアンスの電源をオフまたは再起動します。

  • 強制シャットダウン:電源スイッチを 4 秒以上押し続けてから離します。アプライアンスは、オペレーティングシステムをシャットダウンすることなく、すぐに電源を切ります。

    注意:

    強制的にシャットダウンすると、データが失われ、ファイルシステムが破損する可能性があります。

    アプライアンスのオペレーティングシステムがグレースフルシャットダウン方式に応答しない場合にアプライアンスを回復するための最後の手段として、強制シャットダウン方式を使用します。

警告:

アプライアンスのシャットダウン中に電源スイッチを押さないでください。

アプライアンスから完全に電力を遮断するには、電源コードを抜くか、電源を切ります。

電源を切った後、10秒以上待ってから電源を入れ直してください。

電源をオンにした後、少なくとも10秒待ってから電源を切ります。
