例：OSPFネットワークでのSR-TE上のLDPトンネリング
概要
この例では、OSPF ネットワークで SR-TE を介した LDP トンネリングを設定する方法を示します。これは、LDP over SR-TE トンネルが有効であり、リモート エッジ デバイスへの LDP トンネルが正しいパスをたどることを確認することで示されています。また、リモート エッジ デバイスへのルートが LDP 転送を使用し、SR-TE 上でトンネル化されていることも示しています。次のトポロジー(図 1)では、PE1とPE2は、IPv4専用デバイスCE1とCE2をサポートするイングレスおよびエグレスデバイスです。デバイス R1、R2、R3、R4 は、IPv4 のみの SR-TE コア ネットワークを構成しています。トポロジーは、2 つの LDP ドメインを示しています。LDPドメインはデバイスCE1とPE1で構成されています。LDPドメインBは、デバイスPE2とCE2で構成されています。LDP ドメインは SR-TE コアネットワークに接続されており、SR-TE 上でトンネル化することで、LSP セッションをコア上に拡張します。
トポロジー

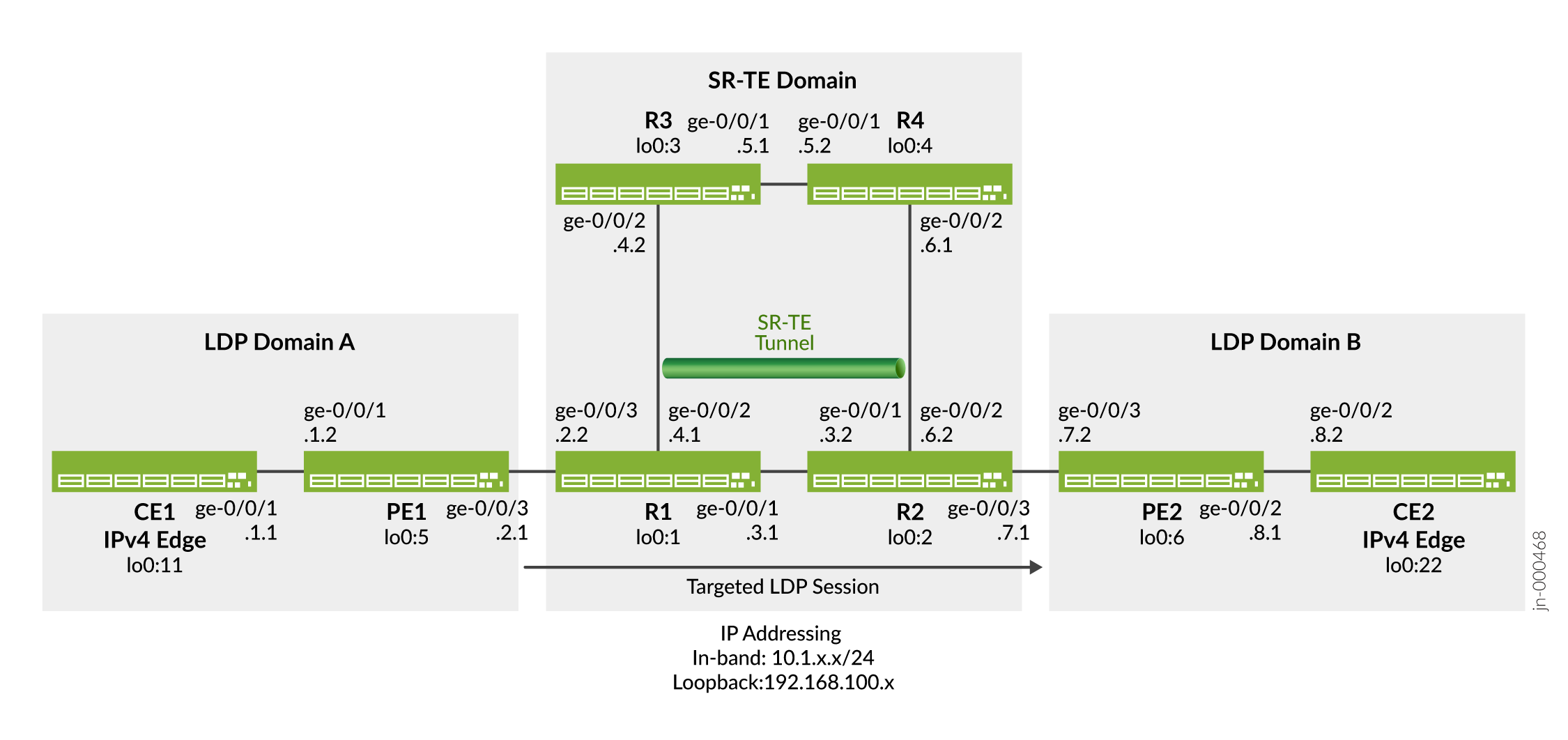

図 1: OSPFネットワークでのSR-TE上のLDPトンネリング
要件
この例では、以下のハードウェアとソフトウェアのコンポーネントを使用しています。
-
MXシリーズ・ルーターをCE、PE、コアルーターとして使用。
-
すべてのデバイスでJunos OS Release 22.4R1以降が動作していること。
設定
コアネットワークでSR-TE上のLDP LSPをトンネリングするには、次のタスクを実行します。
CLIクイック構成
この例を迅速に設定するには、以下のコマンドをコピーして、テキストファイルに貼り付け、改行を削除し、ネットワーク設定に一致させる必要がある詳細情報を変更し、コマンドを [edit] 階層レベルでCLIにコピーアンドペーストして、設定モードから commit を入力します。
注:
enhanced-ip ステートメントを構成し、構成をコミットすると、次の警告メッセージが表示され、ルータを再起動するよう促します。'chassis' WARNING: Chassis configuration for network services has been changed. A system reboot is mandatory. Please reboot the system NOW. Continuing without a reboot might result in unexpected system behavior. commit complete
デバイスCE1
set chassis network-services enhanced-ip set interfaces ge-0/0/1 description CE1-to-PE1 set interfaces ge-0/0/1 unit 0 family inet address 10.1.1.1/24 set interfaces lo0 unit 0 family inet address 192.168.100.11/32 set protocols ospf area 0.0.0.0 interface ge-0/0/1.0 set protocols ospf area 0.0.0.0 interface lo0.0 passive set routing-options router-id 192.168.100.11
デバイスPE1
set chassis network-services enhanced-ip set interfaces ge-0/0/1 description PE1-to-CE1 set interfaces ge-0/0/1 unit 0 family inet address 10.1.1.2/24 set interfaces ge-0/0/1 unit 0 family mpls maximum-labels 8 set interfaces ge-0/0/3 description PE1-to-R1 set interfaces ge-0/0/3 unit 0 family inet address 10.1.2.1/24 set interfaces ge-0/0/3 unit 0 family mpls maximum-labels 8 set interfaces lo0 unit 0 family inet address 192.168.100.5/32 set interfaces lo0 unit 0 family mpls set policy-options policy-statement export_bgp term a from protocol bgp set policy-options policy-statement export_bgp term a from protocol direct set policy-options policy-statement export_bgp term a then accept set routing-instances CE1_vpn1 instance-type vrf set routing-instances CE1_vpn1 protocols ospf area 0.0.0.0 interface ge-0/0/1.0 set routing-instances CE1_vpn1 protocols ospf export export_bgp set routing-instances CE1_vpn1 interface ge-0/0/1.0 set routing-instances CE1_vpn1 route-distinguisher 192.168.100.5:1 set routing-instances CE1_vpn1 vrf-target target:100:4 set routing-instances CE1_vpn1 vrf-table-label set routing-options router-id 192.168.100.5 set routing-options autonomous-system 65410 set protocols bgp group ibgp1 type internal set protocols bgp group ibgp1 local-address 192.168.100.5 set protocols bgp group ibgp1 family inet unicast set protocols bgp group ibgp1 family inet-vpn unicast set protocols bgp group ibgp1 neighbor 192.168.100.6 set protocols ldp interface ge-0/0/3.0 set protocols ldp interface lo0.0 set protocols mpls interface ge-0/0/3.0 set protocols ospf area 0.0.0.0 interface ge-0/0/3.0 point-to-point set protocols ospf area 0.0.0.0 interface lo0.0 passive
デバイスR1
set chassis network-services enhanced-ip set interfaces ge-0/0/1 description R1-to-R2 set interfaces ge-0/0/1 unit 0 family inet address 10.1.3.1/24 set interfaces ge-0/0/1 unit 0 family mpls maximum-labels 8 set interfaces ge-0/0/2 description R1-to-R3 set interfaces ge-0/0/2 unit 0 family inet address 10.1.4.1/24 set interfaces ge-0/0/2 unit 0 family mpls maximum-labels 8 set interfaces ge-0/0/3 description R1-to-PE1 set interfaces ge-0/0/3 unit 0 family inet address 10.1.2.2/24 set interfaces ge-0/0/3 unit 0 family mpls maximum-labels 8 set interfaces lo0 unit 0 family inet address 192.168.100.1/32 set interfaces lo0 unit 0 family mpls set routing-options router-id 192.168.100.1 set protocols ldp auto-targeted-session set protocols ldp preference 1 set protocols ldp interface ge-0/0/1.0 set protocols ldp interface ge-0/0/3.0 set protocols ldp interface lo0.0 set protocols mpls interface ge-0/0/1.0 set protocols mpls interface ge-0/0/2.0 set protocols mpls interface ge-0/0/3.0 set protocols ospf backup-spf-options use-post-convergence-lfa set protocols ospf backup-spf-options use-source-packet-routing set protocols ospf traffic-engineering l3-unicast-topology set protocols ospf traffic-engineering credibility-protocol-preference set protocols ospf traffic-engineering advertisement always set protocols ospf traffic-engineering tunnel-source-protocol spring-te set protocols ospf source-packet-routing node-segment ipv4-index 5001 set protocols ospf source-packet-routing srgb start-label 80000 set protocols ospf source-packet-routing srgb index-range 50000 set protocols ospf area 0.0.0.0 interface ge-0/0/1.0 point-to-point set protocols ospf area 0.0.0.0 interface ge-0/0/1.0 post-convergence-lfa set protocols ospf area 0.0.0.0 interface ge-0/0/1.0 ipv4-adjacency-segment protected index 108 set protocols ospf area 0.0.0.0 interface ge-0/0/1.0 ipv4-adjacency-segment unprotected index 110 set protocols ospf area 0.0.0.0 interface ge-0/0/2.0 point-to-point set protocols ospf area 0.0.0.0 interface ge-0/0/2.0 post-convergence-lfa set protocols ospf area 0.0.0.0 interface ge-0/0/2.0 ipv4-adjacency-segment protected index 104 set protocols ospf area 0.0.0.0 interface ge-0/0/2.0 ipv4-adjacency-segment unprotected index 106 set protocols ospf area 0.0.0.0 interface ge-0/0/3.0 point-to-point set protocols ospf area 0.0.0.0 interface ge-0/0/3.0 post-convergence-lfa set protocols ospf area 0.0.0.0 interface ge-0/0/3.0 ipv4-adjacency-segment protected index 100 set protocols ospf area 0.0.0.0 interface ge-0/0/3.0 ipv4-adjacency-segment unprotected index 102 set protocols ospf area 0.0.0.0 interface lo0.0 passive set protocols source-packet-routing segment-list seg1 inherit-label-nexthops set protocols source-packet-routing segment-list seg1 auto-translate set protocols source-packet-routing segment-list seg1 hop1 ip-address 10.1.4.2 set protocols source-packet-routing segment-list seg1 hop2 ip-address 10.1.5.2 set protocols source-packet-routing segment-list seg1 hop3 ip-address 10.1.6.2 set protocols source-packet-routing source-routing-path sr_static_r5 ldp-tunneling set protocols source-packet-routing source-routing-path sr_static_r5 to 192.168.100.2 set protocols source-packet-routing source-routing-path sr_static_r5 binding-sid 1003001 set protocols source-packet-routing source-routing-path sr_static_r5 primary seg1
デバイスR2
set chassis network-services enhanced-ip set interfaces ge-0/0/1 description R2-to-R1 set interfaces ge-0/0/1 unit 0 family inet address 10.1.3.2/24 set interfaces ge-0/0/1 unit 0 family mpls maximum-labels 8 set interfaces ge-0/0/2 description R2-to-R4 set interfaces ge-0/0/2 unit 0 family inet address 10.1.6.2/24 set interfaces ge-0/0/2 unit 0 family mpls maximum-labels 8 set interfaces ge-0/0/3 description R2-to-PE2 set interfaces ge-0/0/3 unit 0 family inet address 10.1.7.1/24 set interfaces ge-0/0/3 unit 0 family mpls maximum-labels 8 set interfaces lo0 unit 0 family inet address 192.168.100.2/32 set interfaces lo0 unit 0 family mpls set routing-options router-id 192.168.100.2 set protocols ldp auto-targeted-session set protocols ldp preference 1 set protocols ldp interface ge-0/0/1.0 set protocols ldp interface ge-0/0/3.0 set protocols ldp interface lo0.0 set protocols mpls interface ge-0/0/1.0 set protocols mpls interface ge-0/0/2.0 set protocols mpls interface ge-0/0/3.0 set protocols ospf backup-spf-options use-post-convergence-lfa set protocols ospf backup-spf-options use-source-packet-routing set protocols ospf traffic-engineering l3-unicast-topology set protocols ospf traffic-engineering credibility-protocol-preference set protocols ospf traffic-engineering advertisement always set protocols ospf traffic-engineering tunnel-source-protocol spring-te set protocols ospf source-packet-routing node-segment ipv4-index 5002 set protocols ospf source-packet-routing srgb start-label 80000 set protocols ospf source-packet-routing srgb index-range 50000 set protocols ospf area 0.0.0.0 interface ge-0/0/1.0 point-to-point set protocols ospf area 0.0.0.0 interface ge-0/0/1.0 post-convergence-lfa set protocols ospf area 0.0.0.0 interface ge-0/0/1.0 ipv4-adjacency-segment protected index 500 set protocols ospf area 0.0.0.0 interface ge-0/0/1.0 ipv4-adjacency-segment unprotected index 502 set protocols ospf area 0.0.0.0 interface ge-0/0/2.0 point-to-point set protocols ospf area 0.0.0.0 interface ge-0/0/2.0 post-convergence-lfa set protocols ospf area 0.0.0.0 interface ge-0/0/2.0 ipv4-adjacency-segment protected index 504 set protocols ospf area 0.0.0.0 interface ge-0/0/2.0 ipv4-adjacency-segment unprotected index 506 set protocols ospf area 0.0.0.0 interface ge-0/0/3.0 point-to-point set protocols ospf area 0.0.0.0 interface ge-0/0/3.0 post-convergence-lfa set protocols ospf area 0.0.0.0 interface ge-0/0/3.0 ipv4-adjacency-segment protected index 508 set protocols ospf area 0.0.0.0 interface ge-0/0/3.0 ipv4-adjacency-segment unprotected index 510 set protocols ospf area 0.0.0.0 interface lo0.0 passive set protocols source-packet-routing segment-list seg1 inherit-label-nexthops set protocols source-packet-routing segment-list seg1 auto-translate set protocols source-packet-routing segment-list seg1 hop1 ip-address 10.1.6.1 set protocols source-packet-routing segment-list seg1 hop2 ip-address 10.1.5.1 set protocols source-packet-routing segment-list seg1 hop3 ip-address 10.1.4.1 set protocols source-packet-routing source-routing-path sr_static_r1 ldp-tunneling set protocols source-packet-routing source-routing-path sr_static_r1 to 192.168.100.1 set protocols source-packet-routing source-routing-path sr_static_r1 binding-sid 1003001 set protocols source-packet-routing source-routing-path sr_static_r1 primary seg1
デバイスR3
set chassis network-services enhanced-ip set interfaces ge-0/0/1 description R3-to-R4 set interfaces ge-0/0/1 unit 0 family inet address 10.1.5.1/24 set interfaces ge-0/0/1 unit 0 family mpls set interfaces ge-0/0/2 description R3-to-R1 set interfaces ge-0/0/2 unit 0 family inet address 10.1.4.2/24 set interfaces ge-0/0/2 unit 0 family mpls set interfaces lo0 unit 0 family inet address 192.168.100.3/32 set interfaces lo0 unit 0 family mpls set routing-options router-id 192.168.100.3 set protocols mpls interface ge-0/0/1.0 set protocols mpls interface ge-0/0/2.0 set protocols ospf backup-spf-options use-post-convergence-lfa set protocols ospf backup-spf-options use-source-packet-routing set protocols ospf traffic-engineering l3-unicast-topology set protocols ospf traffic-engineering credibility-protocol-preference set protocols ospf traffic-engineering advertisement always set protocols ospf source-packet-routing node-segment ipv4-index 5003 set protocols ospf source-packet-routing srgb start-label 80000 set protocols ospf source-packet-routing srgb index-range 50000 set protocols ospf area 0.0.0.0 interface ge-0/0/1.0 point-to-point set protocols ospf area 0.0.0.0 interface ge-0/0/1.0 post-convergence-lfa set protocols ospf area 0.0.0.0 interface ge-0/0/1.0 ipv4-adjacency-segment protected index 204 set protocols ospf area 0.0.0.0 interface ge-0/0/1.0 ipv4-adjacency-segment unprotected index 206 set protocols ospf area 0.0.0.0 interface ge-0/0/2.0 point-to-point set protocols ospf area 0.0.0.0 interface ge-0/0/2.0 post-convergence-lfa set protocols ospf area 0.0.0.0 interface ge-0/0/2.0 ipv4-adjacency-segment protected index 200 set protocols ospf area 0.0.0.0 interface ge-0/0/2.0 ipv4-adjacency-segment unprotected index 202 set protocols ospf area 0.0.0.0 interface lo0.0 passive
デバイス R4
set chassis network-services enhanced-ip set interfaces ge-0/0/1 description R4-to-R3 set interfaces ge-0/0/1 unit 0 family inet address 10.1.5.2/24 set interfaces ge-0/0/1 unit 0 family mpls set interfaces ge-0/0/2 description R4-to-R2 set interfaces ge-0/0/2 unit 0 family inet address 10.1.6.1/24 set interfaces ge-0/0/2 unit 0 family mpls set interfaces lo0 unit 0 family inet address 192.168.100.4/32 set interfaces lo0 unit 0 family mpls set routing-options router-id 192.168.100.4 set protocols mpls interface ge-0/0/1.0 set protocols mpls interface ge-0/0/2.0 set protocols ospf backup-spf-options use-post-convergence-lfa set protocols ospf backup-spf-options use-source-packet-routing set protocols ospf traffic-engineering l3-unicast-topology set protocols ospf traffic-engineering credibility-protocol-preference set protocols ospf traffic-engineering advertisement always set protocols ospf source-packet-routing node-segment ipv4-index 5004 set protocols ospf source-packet-routing srgb start-label 80000 set protocols ospf source-packet-routing srgb index-range 50000 set protocols ospf area 0.0.0.0 interface ge-0/0/1.0 point-to-point set protocols ospf area 0.0.0.0 interface ge-0/0/1.0 post-convergence-lfa set protocols ospf area 0.0.0.0 interface ge-0/0/1.0 ipv4-adjacency-segment protected index 300 set protocols ospf area 0.0.0.0 interface ge-0/0/1.0 ipv4-adjacency-segment unprotected index 302 set protocols ospf area 0.0.0.0 interface ge-0/0/2.0 point-to-point set protocols ospf area 0.0.0.0 interface ge-0/0/2.0 post-convergence-lfa set protocols ospf area 0.0.0.0 interface ge-0/0/2.0 ipv4-adjacency-segment protected index 304 set protocols ospf area 0.0.0.0 interface ge-0/0/2.0 ipv4-adjacency-segment unprotected index 306 set protocols ospf area 0.0.0.0 interface lo0.0 passive
デバイスPE2
set chassis network-services enhanced-ip set interfaces ge-0/0/2 description PE2-to-CE2 set interfaces ge-0/0/2 unit 0 family inet address 10.1.8.1/24 set interfaces ge-0/0/2 unit 0 family mpls maximum-labels 8 set interfaces ge-0/0/3 description PE2-to-R2 set interfaces ge-0/0/3 unit 0 family inet address 10.1.7.2/24 set interfaces ge-0/0/3 unit 0 family mpls maximum-labels 8 set interfaces lo0 unit 0 family inet address 192.168.100.6/32 set interfaces lo0 unit 0 family mpls set policy-options policy-statement export_bgp term a from protocol bgp set policy-options policy-statement export_bgp term a from protocol direct set policy-options policy-statement export_bgp term a then accept set routing-instances CE2_vpn1 instance-type vrf set routing-instances CE2_vpn1 protocols ospf area 0.0.0.0 interface ge-0/0/2.0 set routing-instances CE2_vpn1 protocols ospf export export_bgp set routing-instances CE2_vpn1 interface ge-0/0/2.0 set routing-instances CE2_vpn1 route-distinguisher 192.168.100.6:1 set routing-instances CE2_vpn1 vrf-target target:100:4 set routing-instances CE2_vpn1 vrf-table-label set routing-options router-id 192.168.100.6 set routing-options autonomous-system 65410 set protocols bgp group ibgp1 type internal set protocols bgp group ibgp1 local-address 192.168.100.6 set protocols bgp group ibgp1 family inet unicast set protocols bgp group ibgp1 family inet-vpn unicast set protocols bgp group ibgp1 neighbor 192.168.100.5 set protocols ldp interface ge-0/0/3.0 set protocols ldp interface lo0.0 set protocols mpls interface ge-0/0/3.0 set protocols ospf area 0.0.0.0 interface ge-0/0/3.0 point-to-point set protocols ospf area 0.0.0.0 interface lo0.0 passive
デバイスCE2
set chassis network-services enhanced-ip set interfaces ge-0/0/1 description CE2-to-PE2 set interfaces ge-0/0/2 unit 0 family inet address 10.1.8.2/24 set interfaces lo0 unit 0 family inet address 192.168.100.22/32 set protocols ospf area 0.0.0.0 interface ge-0/0/2.0 set protocols ospf area 0.0.0.0 interface lo0.0 passive set routing-options router-id 192.168.100.22
PE1の設定
ステップバイステップでの手順
次の例では、設定階層のいくつかのレベルに移動する必要があります。CLI のナビゲーションについては、CLIユーザー・ガイド の コンフィギュレーション・モードでのCLIエディタの使用を参照してください。
デバイスPE1を設定するには：
-
ネットワークサービスモードをEnhanced IPに設定します。拡張IPは、ルーターのネットワークサービスを拡張インターネットプロトコルに設定し、拡張モード機能を使用します。
[edit chassis] user@PE1#set network-services enhanced-ip
-
デバイスのインターフェイスを設定します。
[edit interfaces] user@PE1#set ge-0/0/1 description PE1-to-CE1 user@PE1#set ge-0/0/1 unit 0 family inet address 10.1.1.2/24 user@PE1#set ge-0/0/3 description PE1-to-R1 user@PE1#set ge-0/0/3 unit 0 family inet address 10.1.2.1/24 user@PE1#set ge-0/0/3 unit 0 family mpls user@PE1#set lo0 unit 0 family inet address 192.168.100.5/32 user@PE1#set lo0 unit 0 family mpls
-
この例では、OSPFプロトコルを実行するCEルータにBGP経路をエクスポートするためのポリシーオプションを設定します。
[edit policy-options] user@PE1#set policy-statement export_bgp term a from protocol bgp user@PE1#set policy-statement export_bgp term a from protocol direct user@PE1#set policy-statement export_bgp term a then accept
-
OSPF ベースの CE1 機器をサポートするレイヤ 3 VPN ルーティングインスタンスを設定します。
[edit routing-instances] user@PE1#set CE1_vpn1 instance-type vrf user@PE1#set CE1_vpn1 protocols ospf area 0.0.0.0 interface ge-0/0/1.0 user@PE1#set CE1_vpn1 protocols ospf export export_bgp user@PE1#set CE1_vpn1 interface ge-0/0/1.0 user@PE1#set CE1_vpn1 route-distinguisher 192.168.100.5:1 user@PE1#set CE1_vpn1 vrf-target target:100:4 user@PE1#set CE1_vpn1 vrf-table-label
-
機器 PE1 のルータ ID と自律システム番号を設定します。
[edit routing-options] user@PE1#set router-id 192.168.100.5 userPE1# set autonomous-system 65410
-
コアネットワークに接続するインターフェイスでOSPF、LDP、MPLSを設定します。
[edit protocols] user@PE1#set ospf area 0.0.0.0 interface ge-0/0/3.0 point-to-point user@PE1#set ospf area 0.0.0.0 lo0.0 passive user@PE1#set ldp interface ge-0/0/3.0 user@PE1#set ldp interface lo0.0 user@PE1#set mpls interface ge-0/0/3.0 user@PE1#set mpls interface lo0.0
-
PE装置間でBGPを設定します。
[edit protocols] user@PE1#set bgp group ibgp1 type internal user@PE1#set bgp group ibgp1 local-address 192.168.100.5 user@PE1#set bgp group ibgp1 family inet unicast user@PE1#set bgp group ibgp1 family inet-vpn unicast user@PE1#set bgp group ibgp1 neighbor 192.168.100.6
結果
コンフィギュレーションモードから、show chassis、show interfaces、show policy-options、show routing-instances、show routing-options、およびshow protocols コマンドを入力して、コンフィギュレーションを確認します。出力結果に意図した設定内容が表示されない場合は、この例の手順を繰り返して設定を修正します。
user@PE1#show chassis network-services enhanced-ip;
user@PE1#show interfaces
ge-0/0/1 {
description PE1-to-CE1;
unit 0 {
family inet {
address 10.1.1.2/24;
}
family mpls {
maximum-labels 8;
}
}
}
ge-0/0/3 {
description PE1-to-R1;
unit 0 {
family inet {
address 10.1.2.1/24;
}
family mpls {
maximum-labels 8;
}
}
}
lo0 {
unit 0 {
family inet {
address 192.168.100.5/32;
}
family mpls;
}
}
user@PE1#show policy-options
policy-statement export_bgp {
term a {
from protocol [ bgp direct ];
then accept;
}
}
user@PE1#show routing-instances
CE1_vpn1 {
instance-type vrf;
protocols {
ospf {
area 0.0.0.0 {
interface ge-0/0/1.0;
}
export export_bgp;
}
}
interface ge-0/0/1.0;
route-distinguisher 192.168.100.5:1;
vrf-target target:100:4;
vrf-table-label;
}
user@PE1#show routing-options router-id 192.168.100.5; autonomous-system 65410;
user@PE1#show protocols
bgp {
group ibgp1 {
type internal;
local-address 192.168.100.5;
family inet {
unicast;
}
family inet-vpn {
unicast;
}
neighbor 192.168.100.6;
}
}
ldp {
interface ge-0/0/3.0;
interface lo0.0;
}
mpls {
interface ge-0/0/3.0;
interface lo0.0;
}
ospf {
area 0.0.0.0 {
interface ge-0/0/3.0 {
point-to-point;
}
interface lo0.0 {
passive;
}
}
}
R1デバイスの設定
ステップバイステップでの手順
次の例では、設定階層のいくつかのレベルに移動する必要があります。CLI のナビゲーションについては、CLIユーザー・ガイド の コンフィギュレーション・モードでのCLIエディタの使用を参照してください。
デバイスR1を設定するには：
-
ネットワークサービスモードをEnhanced IPに設定します。拡張IPは、ルーターのネットワークサービスを拡張インターネットプロトコルに設定し、拡張モード機能を使用します。
[edit chassis] user@R1#set network-services enhanced-ip
enhanced-ipステートメントを構成し、構成をコミットした後、次の警告メッセージが表示され、ルータを再起動するよう促します。'chassis' WARNING: Chassis configuration for network services has been changed. A system reboot is mandatory. Please reboot the system NOW. Continuing without a reboot might result in unexpected system behavior. commit complete
再起動により、ルーターにFPCが立ち上がります。
-
デバイスのインターフェイスを設定します。
[edit interfaces] user@R1#set ge-0/0/1 description R1-to-R2 user@R1#set ge-0/0/1 unit 0 family inet address 10.1.3.1/24 user@R1#set ge-0/0/1 unit 0 family mpls maximum-labels 8 user@R1#set ge-0/0/2 description R1-to-R3 user@R1#set ge-0/0/2 unit 0 family inet address 10.1.4.1/24 user@R1#set ge-0/0/2 unit 0 family mpls maximum-labels 8 user@R1#set ge-0/0/3 description R1-to-PE1 user@R1#set ge-0/0/3 unit 0 family inet address 10.1.2.2/24 user@R1#set ge-0/0/3 unit 0 family mpls maximum-labels 8 user@R1#set lo0 unit 0 family inet address 192.168.100.1/32 user@R1#set lo0 unit 0 family mpls
-
ドメイン内のルーターを特定するためのルーティングオプションを設定します。
[edit routing-options] user@R1#set router-id 192.168.100.1
-
インターフェイスにOSPF隣接SIDを設定し、SRGBラベルを割り当ててセグメントルーティングを有効にします。SRGB全体のラベルはOSPFで利用可能です。プリフィックスSID（およびノードSID）は、SRGBからインデックスが作成されます。
[edit protocols] user@R1#set ospf area 0.0.0.0 interface ge-0/0/1.0 ipv4-adjacency-segment protected index 108 user@R1#set ospf area 0.0.0.0 interface ge-0/0/1.0 ipv4-adjacency-segment unprotected index 110 user@R1#set ospf area 0.0.0.0 interface ge-0/0/1.0 post-convergence-lfa user@R1#set ospf area 0.0.0.0 interface ge-0/0/1.0 point-to-point user@R1#set ospf area 0.0.0.0 interface ge-0/0/2.0 ipv4-adjacency-segment protected index 104 user@R1#set ospf area 0.0.0.0 interface ge-0/0/2.0 ipv4-adjacency-segment unprotected index 106 user@R1#set ospf area 0.0.0.0 interface ge-0/0/2.0 post-convergence-lfa user@R1#set ospf area 0.0.0.0 interface ge-0/0/2.0 point-to-point user@R1#set ospf area 0.0.0.0 interface ge-0/0/3.0 ipv4-adjacency-segment protected index 100 user@R1#set ospf area 0.0.0.0 interface ge-0/0/3.0 ipv4-adjacency-segment unprotected index 102 user@R1#set ospf area 0.0.0.0 interface ge-0/0/3.0 post-convergence-lfa user@R1#set ospf area 0.0.0.0 interface ge-0/0/3.0 point-to-point user@R1#set ospf area 0.0.0.0 interface lo0.0 passive user@R1#set ospf source-packet-routing srgb start-label 80000 user@R1#set ospf source-packet-routing srgb index-range 50000 user@R1#set ospf source-packet-routing node-segment ipv4-index 5001
-
TI-LFA を設定し、リンクとノードの障害に対する保護を有効にします。TI-LFAを用いたSRでは、プライマリパスが故障したり利用できなくなった場合、バックアップや代替パスに瞬時にトラフィックをルーティングすることで、ネットワーク接続の早期復旧を実現します。
[edit protocols] user@R1#set ospf backup-spf-options use-post-convergence-lfa user@R1#set ospf backup-spf-options use-source-packet-routing
-
OSPFトラフィックエンジニアリングパラメータを設定します。
[edit protocols] user@R1#set ospf traffic-engineering l3-unicast-topology user@R1#set ospf traffic-engineering credibility-protocol-preference user@R1#set protocols ospf traffic-engineering advertisement always
-
SR-TE上のLDPトンネリングを有効にします。
[edit protocols] user@R1#set ospf traffic-engineering tunnel-source-protocol spring-te
-
LDP ドメイン内のインタフェースで MPLS と LDP のプロトコルを設定し、 LDP ドメイン内でラベルを交換できるようにします。
[edit protocols] user@R1#set ldp preference 1 user@R1#set protocols ldp interface ge-0/0/1.0 user@R1#set ldp interface ge-0/0/3.0 user@R1#set ldp interface lo0.0 user@R1#set mpls interface ge-0/0/1.0 user@R1#set mpls interface ge-0/0/2.0 user@R1#set mpls interface ge-0/0/3.0 user@R1#set mpls interface lo0.0
-
LDPドメイン内のエッジルーター間でターゲットとなるLDPセッションを有効にします。
[edit protocols] user@R1#set ldp auto-targeted-session
-
トラフィックを特定のパスにルーティングするためにセグメントリストを設定します。
[edit protocols] user@R1#set source-packet-routing segment-list seg1 inherit-label-nexthops user@R1#set source-packet-routing segment-list seg1 auto-translate user@R1#set source-packet-routing segment-list seg1 hop1 ip-address 192.168.4.2 user@R1#set source-packet-routing segment-list seg1 hop2 ip-address 192.168.5.2 user@R1#set source-packet-routing segment-list seg1 hop3 ip-address 192.168.6.2
-
SR-TE上のLDPトンネリングを有効にするために、リモートエッジルーターにSR-TE LSPを設定します。
[edit protocols] user@R1#set source-packet-routing source-routing-path sr_static_r5 ldp-tunneling user@R1#set source-packet-routing source-routing-path sr_static_r5 to 192.168.66.66 user@R1#set source-packet-routing source-routing-path sr_static_r5 binding-sid 1003001 user@R1#set source-packet-routing source-routing-path sr_static_r5 primary seg1
結果
設定モードから、show chassis 、show interfaces、show routing-options、およびshow protocols のコマンドを入力して設定を確認します。出力結果に意図した設定内容が表示されない場合は、この例の手順を繰り返して設定を修正します。
user@R1#show chassis network-services enhanced-ip;
user@R1#show interfaces
ge-0/0/1 {
description R1-to-R2;
unit 0 {
family inet {
address 10.1.3.1/24;
}
family mpls {
maximum-labels 8;
}
}
}
ge-0/0/2 {
description R1-to-R3;
unit 0 {
family inet {
address 10.1.4.1/24;
}
family mpls {
maximum-labels 8;
}
}
}
ge-0/0/3 {
description R1-to-PE1;
unit 0 {
family inet {
address 10.1.2.2/24;
}
family mpls {
maximum-labels 8;
}
}
}
lo0 {
unit 0 {
family inet {
address 192.168.100.1/32;
}
family mpls;
}
}
user@R1#show protocols
ldp {
auto-targeted-session;
preference 1;
interface ge-0/0/1.0;
interface ge-0/0/3.0;
interface lo0.0;
}
mpls {
interface ge-0/0/1.0;
interface ge-0/0/2.0;
interface ge-0/0/3.0;
interface lo0.0;
}
ospf {
backup-spf-options {
use-post-convergence-lfa;
use-source-packet-routing;
}
traffic-engineering {
l3-unicast-topology;
credibility-protocol-preference;
advertisement always;
tunnel-source-protocol {
spring-te;
}
}
source-packet-routing {
node-segment ipv4-index 5001;
srgb start-label 80000 index-range 50000;
}
area 0.0.0.0 {
interface ge-0/0/1.0 {
point-to-point;
post-convergence-lfa;
ipv4-adjacency-segment {
protected index 108;
unprotected index 110;
}
}
interface ge-0/0/2.0 {
point-to-point;
post-convergence-lfa;
ipv4-adjacency-segment {
protected index 104;
unprotected index 106;
}
}
interface ge-0/0/3.0 {
point-to-point;
post-convergence-lfa;
ipv4-adjacency-segment {
protected index 100;
unprotected index 102;
}
}
interface lo0.0 {
passive;
}
}
}
source-packet-routing {
segment-list seg1 {
inherit-label-nexthops;
auto-translate;
hop1 ip-address 10.1.4.2;
hop2 ip-address 10.1.5.2;
hop3 ip-address 10.1.6.2;
}
source-routing-path sr_static_r5 {
ldp-tunneling;
to 192.168.100.2;
binding-sid 1003001;
primary {
seg1;
}
}
}
user@R1#show routing-options router-id 192.168.100.1;
検証
設定が正しく行われていることを確認するために、以下の作業を行います。
SR-TE上のLDPトンネリングの検証
目的
LDP over SR-TE トンネルが有効であり、リモート エッジ ルーターへの LDP トンネルが正しい経路をとっていることを確認します。
アクション
オペレーショナルモードから、show spring-traffic-engineering lsp detailコマンドを実行します。
R1について
user@R1>show spring-traffic-engineering lsp detail Name: sr_static_r5 Tunnel-source: Static configuration Tunnel Forward Type: SRMPLS To: 192.168.100.2 Te-group-id: 0 State: Up LDP-tunneling enabled Path: seg1 Path Status: NA Outgoing interface: NA Auto-translate status: Enabled Auto-translate result: Success Compute Status:Disabled , Compute Result:N/A , Compute-Profile Name:N/A BFD status: N/A BFD name: N/A BFD remote-discriminator: N/A Segment ID : 128 ERO Valid: true SR-ERO hop count: 3 Hop 1 (Strict): NAI: IPv4 Adjacency ID, 0.0.0.0 -> 10.1.4.2 SID type: 20-bit label, Value: 80104 Hop 2 (Strict): NAI: IPv4 Adjacency ID, 0.0.0.0 -> 10.1.5.2 SID type: 20-bit label, Value: 80204 Hop 3 (Strict): NAI: IPv4 Adjacency ID, 0.0.0.0 -> 10.1.6.2 SID type: 20-bit label, Value: 80304 Total displayed LSPs: 1 (Up: 1, Down: 0)
R2について
user@R2>show spring-traffic-engineering lsp detail Name: sr_static_r1 Tunnel-source: Static configuration Tunnel Forward Type: SRMPLS To: 192.168.100.1 Te-group-id: 0 State: Up LDP-tunneling enabled Path: seg1 Path Status: NA Outgoing interface: NA Auto-translate status: Enabled Auto-translate result: Success Compute Status:Disabled , Compute Result:N/A , Compute-Profile Name:N/A BFD status: N/A BFD name: N/A BFD remote-discriminator: N/A Segment ID : 128 ERO Valid: true SR-ERO hop count: 3 Hop 1 (Strict): NAI: IPv4 Adjacency ID, 0.0.0.0 -> 10.1.6.1 SID type: 20-bit label, Value: 80504 Hop 2 (Strict): NAI: IPv4 Adjacency ID, 0.0.0.0 -> 10.1.5.1 SID type: 20-bit label, Value: 80300 Hop 3 (Strict): NAI: IPv4 Adjacency ID, 0.0.0.0 -> 10.1.4.1 SID type: 20-bit label, Value: 80200 Total displayed LSPs: 1 (Up: 1, Down: 0)
意味
-
192.168.100.2R1 では、SR-TE コアネットワークのリモートエッジルータとの間で LDP トンネルが確立されています。80104, 80204, 80304また、SIDラベルの値も出力で確認することができます。
-
192.168.100.1R2 では、SR-TE コアネットワークのリモートエッジルータとの間で LDP トンネルが確立されます。80504, 80300, 80200また、SIDラベルの値も出力で確認することができます。
広告ラベルの検証
目的
FEC（Forwarding Equivalence Class）にアドバタイズされるラベルを確認します。
アクション
オペレーショナルモードから、show ldp database コマンドを実行します。
R1について
直接接続されたPE（PE1）に向けてアドバタイズされたラベルと、リモートエッジルーター（R2）から受信したラベルを確認します。
user@R1>show ldp database
Input label database, 192.168.100.1:0--192.168.100.2:0
Labels received: 4
Label Prefix
18 192.168.100.1/32
3 192.168.100.2/32
20 192.168.100.5/32
16 192.168.100.6/32
Output label database, 192.168.100.1:0--192.168.100.2:0
Labels advertised: 4
Label Prefix
3 192.168.100.1/32
4115 192.168.100.2/32
4114 192.168.100.5/32
4117 192.168.100.6/32
Input label database, 192.168.100.1:0--192.168.100.5:0
Labels received: 4
Label Prefix
17 192.168.100.1/32
22 192.168.100.2/32
3 192.168.100.5/32
24 192.168.100.6/32
Output label database, 192.168.100.1:0--192.168.100.5:0
Labels advertised: 4
Label Prefix
3 192.168.100.1/32
4115 192.168.100.2/32
4114 192.168.100.5/32
4117 192.168.100.6/32R2について
直接接続されたPE（PE2）に向けてアドバタイズされたラベルと、リモートエッジルーター（R1）から受信したラベルを確認します。
user@R2>show ldp database
Input label database, 192.168.100.2:0--192.168.100.1:0
Labels received: 4
Label Prefix
3 192.168.100.1/32
4115 192.168.100.2/32
4114 192.168.100.5/32
4117 192.168.100.6/32
Output label database, 192.168.100.2:0--192.168.100.1:0
Labels advertised: 4
Label Prefix
18 192.168.100.1/32
3 192.168.100.2/32
20 192.168.100.5/32
16 192.168.100.6/32
Input label database, 192.168.100.2:0--192.168.100.6:0
Labels received: 4
Label Prefix
24 192.168.100.1/32
17 192.168.100.2/32
25 192.168.100.5/32
3 192.168.100.6/32
Output label database, 192.168.100.2:0--192.168.100.6:0
Labels advertised: 4
Label Prefix
18 192.168.100.1/32
3 192.168.100.2/32
20 192.168.100.5/32
16 192.168.100.6/32PE1について
リモート PE（PE2）デバイスのループバックアドレスのラベルが、エッジデバイス R1 からローカル PE（PE1）デバイスにアドバタイズされることを確認します。
user@PE1>show ldp database
Input label database, 192.168.100.5:0--192.168.100.1:0
Labels received: 4
Label Prefix
3 192.168.100.1/32
4115 192.168.100.2/32
4114 192.168.100.5/32
4117 192.168.100.6/32
Output label database, 192.168.100.5:0--192.168.100.1:0
Labels advertised: 4
Label Prefix
17 192.168.100.1/32
22 192.168.100.2/32
3 192.168.100.5/32
24 192.168.100.6/32
PE2について
リモート PE（PE1）デバイスのループバックアドレスのラベルが、エッジデバイス R2 からローカル PE（PE2）デバイスにアドバタイズされることを確認します。
user@PE2>show ldp database
Input label database, 192.168.100.6:0--192.168.100.2:0
Labels received: 4
Label Prefix
18 192.168.100.1/32
3 192.168.100.2/32
20 192.168.100.5/32
16 192.168.100.6/32
Output label database, 192.168.100.6:0--192.168.100.2:0
Labels advertised: 4
Label Prefix
24 192.168.100.1/32
17 192.168.100.2/32
25 192.168.100.5/32
3 192.168.100.6/32意味
-
411727R1では、ラベルが直接接続されたPE（PE1）に向けてアドバタイズされ、リモートエッジルーター（R2）からラベルを受信していることがわかります。
-
1825R2では、ラベルが直接接続されたPE（PE2）に向けてアドバタイズされ、リモートエッジルーター（R1）からラベルを受信していることがわかります。
-
4117PE1では、ローカルエッジルータ（R1）からラベルを受信しているのがわかります。
-
18PE2 では、ローカルエッジルーター（R2）からラベルを受信していることがわかります。
リモート PE デバイスへの LDP 転送の検証
目的
リモート PE ルーターへのルートが LDP 転送を使用し、SR-TE 上でトンネル化されていることを確認します。
アクション
オペレーショナルモードから、show route destination-prefixコマンドを実行します。
R1について
リモート PE (PE2) ルータへのルートが LDP over SR-TE トンネルを経由していることを確認します。
user@R1>show route 192.168.100.6
inet.0: 29 destinations, 29 routes (29 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both
192.168.100.6/32 *[OSPF/10/10] 1d 03:28:10, metric 2
> to 10.1.3.2 via ge-0/0/1.0
inet.3: 10 destinations, 15 routes (5 active, 0 holddown, 8 hidden)
+ = Active Route, - = Last Active, * = Both
192.168.100.6/32 *[LDP/1] 21:42:29, metric 1
> to 10.1.4.2 via ge-0/0/2.0, Push 16, Push 80304, Push 80204(top)
to 10.1.3.2 via ge-0/0/1.0, Push 16, Push 80304, Push 80204, Push 85003, Push 85004(top)R2について
リモート PE (PE1) ルータへのルートが LDP over SR-TE トンネルを経由していることを確認します。
user@R2>show route 192.168.100.5
inet.0: 29 destinations, 29 routes (29 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both
192.168.100.5/32 *[OSPF/10/10] 22:22:45, metric 2
> to 10.1.3.1 via ge-0/0/1.0
inet.3: 10 destinations, 15 routes (5 active, 0 holddown, 8 hidden)
+ = Active Route, - = Last Active, * = Both
192.168.100.5/32 *[LDP/1] 22:22:45, metric 1
> to 10.1.6.1 via ge-0/0/2.0, Push 4114, Push 80200, Push 80300(top)
to 10.1.3.1 via ge-0/0/1.0, Push 4114, Push 80200, Push 80300, Push 85004, Push 85003(top)
PE1について
リモート PE (PE2)ルータへのルートが、リモート PE へのターゲット LDP セッションを経由していることを確認します。
user@PE1>show route 192.168.100.6
inet.0: 27 destinations, 27 routes (27 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both
192.168.100.6/32 *[OSPF/10] 01:15:29, metric 3
> to 10.1.2.2 via ge-0/0/3.0
inet.3: 3 destinations, 3 routes (3 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both
192.168.100.6/32 *[LDP/9] 01:15:29, metric 1
> to 10.1.2.2 via ge-0/0/3.0, Push 4117PE2について
リモート PE (PE1)ルータへのルートが、リモート PE へのターゲット LDP セッションを経由していることを確認します。
user@PE2>show route 192.168.100.5
inet.0: 27 destinations, 27 routes (27 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both
192.168.100.5/32 *[OSPF/10] 01:27:40, metric 3
> to 10.1.7.1 via ge-0/0/3.0
inet.3: 3 destinations, 3 routes (3 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both
192.168.100.5/32 *[LDP/9] 01:27:40, metric 1
> to 10.1.7.1 via ge-0/0/3.0, Push 20
意味
-
R1 では、LDP のラベルが16、SR-TE のラベルスタックが 80304, 80204, 85003, 85004と表示されているのがわかります。
-
R2では、LDPラベルが22、SR-TEラベルスタックが80200, 80300, 85004, 85003と表示されています。
-
PE1 と PE2 では、LDP のラベルがそれぞれ4117および20 と表示されていることがわかります。
エンドツーエンドの到達可能性の確認
目的
ping 192.168.100.22 ソース 192.168.100.11 カウント 2 運用モードコマンドを使用して、CE1 が CE2 に ping できることを確認します。
アクション
user@CE1> ping 192.168.100.22 source 192.168.100.11 count 2 PING 192.168.100.22 (192.168.100.22): 56 data bytes 64 bytes from 192.168.100.22: icmp_seq=0 ttl=58 time=8.772 ms 64 bytes from 192.168.100.22: icmp_seq=1 ttl=58 time=9.189 ms --- 192.168.100.22 ping statistics --- 2 packets transmitted, 2 packets received, 0% packet loss round-trip min/avg/max/stddev = 8.772/8.980/9.189/0.209 ms
意味
CE1 からの出力は、CE1 が CE2 に ping できることを示しています。
