例:MBGP MVPN アドレス ファミリーに基づく BGP ルート フラップ ダンピングの設定
この例では、BGPルートフラップダンピングを使用して、マルチプロトコルBGPマルチキャストVPN(次世代MVPNとも呼ばれる)を設定する方法を示します。
要件
この例では、Junos OS Release 12.2 を使用しています。Junos OS リリース 12.2 では、MBGP MVPN の BGP ルート フラップ ダンピング サポート、特にアドレス ファミリー ベースで一般的に導入されています。
概要
BGPルートフラップダンピングは、リンクに断続的に障害が発生した場合に、ルートが繰り返し取り下げられ、再アドバタイズされることによって生じるルートの不安定性を軽減するのに役立ちます。
この例では、デフォルトのダンピング パラメーターを使用し、3 つのプロバイダ エッジ(PE)ルーティング デバイス、3 つのカスタマー エッジ(CE)ルーティング デバイス、および 1 つのプロバイダ(P)ルーティング デバイスを使用する MBGP MVPN シナリオを示しています。
トポロジー

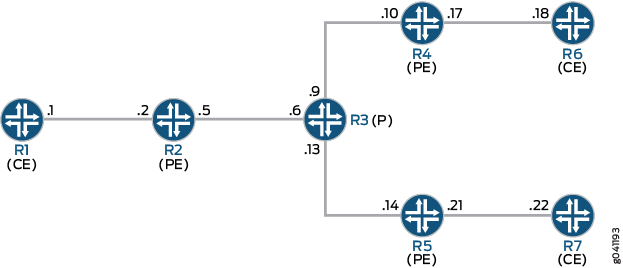

図 1 この例で使用されているトポロジーを示しています。
![BGPルートフラップダンピングを使用したMBGP MVPN](../../../images/g041193.gif)
PE デバイス R4 では、BGP ルート フラップ ダンピングがアドレス ファミリー inet-mvpn
に設定されています。dampPolicy
と呼ばれるルーティングポリシーは、nlri-route-type
一致条件を使用して、MVPNルートタイプ3、4、5のみを減衰させます。その他の MVPN ルート タイプはすべて減衰しません。
この例では、 CLIクイック構成 セクションのすべてのデバイスでの完全な設定を示しています。デバイスR4の設定 セクションは、PE デバイス R4 の設定手順を示しています。
設定
CLIクイック構成
この例をすばやく設定するには、次のコマンドをコピーしてテキストファイルに貼り付け、改行を削除して、ネットワーク構成に合わせて必要な詳細を変更し、[edit]
階層レベルのCLIにコマンドをコピー&ペーストしてください。
デバイスR1
set interfaces ge-1/2/0 unit 1 family inet address 10.1.1.1/30 set interfaces ge-1/2/0 unit 1 family mpls set interfaces lo0 unit 1 family inet address 172.16.1.1/32 set protocols ospf area 0.0.0.0 interface lo0.1 passive set protocols ospf area 0.0.0.0 interface ge-1/2/0.1 set protocols pim rp static address 172.16.100.1 set protocols pim interface all set routing-options router-id 172.16.1.1
デバイスR2
set interfaces ge-1/2/0 unit 2 family inet address 10.1.1.2/30 set interfaces ge-1/2/0 unit 2 family mpls set interfaces ge-1/2/1 unit 5 family inet address 10.1.1.5/30 set interfaces ge-1/2/1 unit 5 family mpls set interfaces vt-1/2/0 unit 2 family inet set interfaces lo0 unit 2 family inet address 172.16.1.2/32 set interfaces lo0 unit 102 family inet address 172.16.100.1/32 set protocols mpls interface ge-1/2/1.5 set protocols bgp group ibgp type internal set protocols bgp group ibgp local-address 172.16.1.2 set protocols bgp group ibgp family inet-vpn any set protocols bgp group ibgp family inet-mvpn signaling set protocols bgp group ibgp neighbor 172.16.1.4 set protocols bgp group ibgp neighbor 172.16.1.5 set protocols ospf area 0.0.0.0 interface lo0.2 passive set protocols ospf area 0.0.0.0 interface ge-1/2/1.5 set protocols ldp interface ge-1/2/1.5 set protocols ldp p2mp set policy-options policy-statement parent_vpn_routes from protocol bgp set policy-options policy-statement parent_vpn_routes then accept set routing-instances vpn-1 instance-type vrf set routing-instances vpn-1 interface ge-1/2/0.2 set routing-instances vpn-1 interface vt-1/2/0.2 set routing-instances vpn-1 interface lo0.102 set routing-instances vpn-1 route-distinguisher 100:100 set routing-instances vpn-1 provider-tunnel ldp-p2mp set routing-instances vpn-1 vrf-target target:1:1 set routing-instances vpn-1 protocols ospf export parent_vpn_routes set routing-instances vpn-1 protocols ospf area 0.0.0.0 interface lo0.102 passive set routing-instances vpn-1 protocols ospf area 0.0.0.0 interface ge-1/2/0.2 set routing-instances vpn-1 protocols pim rp static address 172.16.1.2 with 172.16.4.1100.1 set routing-instances vpn-1 protocols pim interface ge-1/2/0.2 mode sparse set routing-instances vpn-1 protocols mvpn set routing-options router-id 172.16.1.2 set routing-options autonomous-system 1001
デバイスR3
set interfaces ge-1/2/0 unit 6 family inet address 10.1.1.6/30 set interfaces ge-1/2/0 unit 6 family mpls set interfaces ge-1/2/1 unit 9 family inet address 10.1.1.9/30 set interfaces ge-1/2/1 unit 9 family mpls set interfaces ge-1/2/2 unit 13 family inet address 10.1.1.13/30 set interfaces ge-1/2/2 unit 13 family mpls set interfaces lo0 unit 3 family inet address 172.16.1.3/32 set protocols mpls interface ge-1/2/0.6 set protocols mpls interface ge-1/2/1.9 set protocols mpls interface ge-1/2/2.13 set protocols ospf area 0.0.0.0 interface lo0.3 passive set protocols ospf area 0.0.0.0 interface ge-1/2/0.6 set protocols ospf area 0.0.0.0 interface ge-1/2/1.9 set protocols ospf area 0.0.0.0 interface ge-1/2/2.13 set protocols ldp interface ge-1/2/0.6 set protocols ldp interface ge-1/2/1.9 set protocols ldp interface ge-1/2/2.13 set protocols ldp p2mp set routing-options router-id 172.16.1.3
デバイス R4
set interfaces ge-1/2/0 unit 10 family inet address 10.1.1.10/30 set interfaces ge-1/2/0 unit 10 family mpls set interfaces ge-1/2/1 unit 17 family inet address 10.1.1.17/30 set interfaces ge-1/2/1 unit 17 family mpls set interfaces vt-1/2/0 unit 4 family inet set interfaces lo0 unit 4 family inet address 172.16.1.4/32 set interfaces lo0 unit 104 family inet address 172.16.100.1/32 set protocols rsvp interface all aggregate set protocols mpls interface all set protocols mpls interface ge-1/2/0.10 set protocols bgp group ibgp type internal set protocols bgp group ibgp local-address 172.16.1.4 set protocols bgp group ibgp family inet-vpn unicast set protocols bgp group ibgp family inet-vpn any set protocols bgp group ibgp family inet-mvpn signaling damping set protocols bgp group ibgp neighbor 172.16.1.2 import dampPolicy set protocols bgp group ibgp neighbor 172.16.1.5 set protocols ospf traffic-engineering set protocols ospf area 0.0.0.0 interface all set protocols ospf area 0.0.0.0 interface lo0.4 passive set protocols ospf area 0.0.0.0 interface ge-1/2/0.10 set protocols ldp interface ge-1/2/0.10 set protocols ldp p2mp set policy-options policy-statement dampPolicy term term1 from family inet-mvpn set policy-options policy-statement dampPolicy term term1 from nlri-route-type 3 set policy-options policy-statement dampPolicy term term1 from nlri-route-type 4 set policy-options policy-statement dampPolicy term term1 from nlri-route-type 5 set policy-options policy-statement dampPolicy term term1 then accept set policy-options policy-statement dampPolicy then damping no-damp set policy-options policy-statement dampPolicy then accept set policy-options policy-statement parent_vpn_routes from protocol bgp set policy-options policy-statement parent_vpn_routes then accept set policy-options damping no-damp disable set routing-instances vpn-1 instance-type vrf set routing-instances vpn-1 interface vt-1/2/0.4 set routing-instances vpn-1 interface ge-1/2/1.17 set routing-instances vpn-1 interface lo0.104 set routing-instances vpn-1 route-distinguisher 100:100 set routing-instances vpn-1 vrf-target target:1:1 set routing-instances vpn-1 protocols ospf export parent_vpn_routes set routing-instances vpn-1 protocols ospf area 0.0.0.0 interface lo0.104 passive set routing-instances vpn-1 protocols ospf area 0.0.0.0 interface ge-1/2/1.17 set routing-instances vpn-1 protocols pim rp static address 172.16.100.1 set routing-instances vpn-1 protocols pim interface ge-1/2/1.17 mode sparse set routing-instances vpn-1 protocols mvpn set routing-options router-id 172.16.1.4 set routing-options autonomous-system 64501
デバイス R5
set interfaces ge-1/2/0 unit 14 family inet address 10.1.1.14/30 set interfaces ge-1/2/0 unit 14 family mpls set interfaces ge-1/2/1 unit 21 family inet address 10.1.1.21/30 set interfaces ge-1/2/1 unit 21 family mpls set interfaces vt-1/2/0 unit 5 family inet set interfaces lo0 unit 5 family inet address 172.16.1.5/32 set interfaces lo0 unit 105 family inet address 172.16.100.5/32 set protocols mpls interface ge-1/2/0.14 set protocols bgp group ibgp type internal set protocols bgp group ibgp local-address 172.16.1.5 set protocols bgp group ibgp family inet-vpn any set protocols bgp group ibgp family inet-mvpn signaling set protocols bgp group ibgp neighbor 172.16.1.2 set protocols bgp group ibgp neighbor 172.16.1.4 set protocols ospf area 0.0.0.0 interface lo0.5 passive set protocols ospf area 0.0.0.0 interface ge-1/2/0.14 set protocols ldp interface ge-1/2/0.14 set protocols ldp p2mp set policy-options policy-statement parent_vpn_routes from protocol bgp set policy-options policy-statement parent_vpn_routes then accept set routing-instances vpn-1 instance-type vrf set routing-instances vpn-1 interface vt-1/2/0.5 set routing-instances vpn-1 interface ge-1/2/1.21 set routing-instances vpn-1 interface lo0.105 set routing-instances vpn-1 route-distinguisher 100:100 set routing-instances vpn-1 vrf-target target:1:1 set routing-instances vpn-1 protocols ospf export parent_vpn_routes set routing-instances vpn-1 protocols ospf area 0.0.0.0 interface lo0.105 passive set routing-instances vpn-1 protocols ospf area 0.0.0.0 interface ge-1/2/1.21 set routing-instances vpn-1 protocols pim rp static address 172.16.100.2 set routing-instances vpn-1 protocols pim interface ge-1/2/1.21 mode sparse set routing-instances vpn-1 protocols mvpn set routing-options router-id 172.16.1.5 set routing-options autonomous-system 1001
デバイス R6
set interfaces ge-1/2/0 unit 18 family inet address 10.1.1.18/30 set interfaces ge-1/2/0 unit 18 family mpls set interfaces lo0 unit 6 family inet address 172.16.1.6/32 set protocols sap listen 233.1.1.1 set protocols ospf area 0.0.0.0 interface lo0.6 passive set protocols ospf area 0.0.0.0 interface ge-1/2/0.18 set protocols pim rp static address 172.16.100.2 set protocols pim interface all set routing-options router-id 172.16.1.6
デバイス R7
set interfaces ge-1/2/0 unit 22 family inet address 10.1.1.22/30 set interfaces ge-1/2/0 unit 22 family mpls set interfaces lo0 unit 7 family inet address 172.16.1.7/32 set protocols ospf area 0.0.0.0 interface lo0.7 passive set protocols ospf area 0.0.0.0 interface ge-1/2/0.22 set protocols pim rp static address 172.16.100.2 set protocols pim interface all set routing-options router-id 172.16.1.7
デバイスR4の設定
ステップバイステップでの手順
次の例では、設定階層のいくつかのレベルに移動する必要があります。CLIのナビゲーションについては、Junos OS CLIユーザーガイドの 設定モードでCLIエディターを使用する を参照してください。
デバイスR4 を設定するには:
インターフェイスを設定します。
[edit interfaces] user@R4# set ge-1/2/0 unit 10 family inet address 10.1.1.10/30 user@R4# set ge-1/2/0 unit 10 family mpls user@R4# set ge-1/2/1 unit 17 family inet address 10.1.1.17/30 user@R4# set ge-1/2/1 unit 17 family mpls user@R4# set vt-1/2/0 unit 4 family inet user@R4# set lo0 unit 4 family inet address 172.16.1.4/32 user@R4# set lo0 unit 104 family inet address 172.16.100.4/32
インターフェイスに MPLS とシグナリング プロトコルを設定します。
[edit protocols] user@R4# set mpls interface all user@R4# set mpls interface ge-1/2/0.10 user@R4# set rsvp interface all aggregate user@R4# set ldp interface ge-1/2/0.10 user@R4# set ldp p2mp
BGP を設定します。
BGP 設定は、
inet-mvpn
アドレス ファミリーの BGP ルート フラップ ダンピングを有効にします。また、BGP設定は、dampPolicy
と呼ばれるルーティングポリシーをルーティングテーブルにインポートします。このポリシーは、ネイバーPEデバイスR2に適用されます。[edit protocols bgp group ibgp] user@R4# set type internal user@R4# set local-address 172.16.1.4 user@R4# set family inet-vpn unicast user@R4# set family inet-vpn any user@R4# set family inet-mvpn signaling damping user@R4# set neighbor 172.16.1.2 import dampPolicy user@R4# set neighbor 172.16.1.5
内部ゲートウェイ プロトコルを設定します。
[edit protocols ospf] user@R4# set traffic-engineering [edit protocols ospf area 0.0.0.0] user@R4# set interface all user@R4# set interface lo0.4 passive user@R4# set interface ge-1/2/0.10
nlri-route-type
一致条件を使用して、MVPNルートタイプ3、4、5のみをダンピングするダンピングポリシーを設定します。[edit policy-options policy-statement dampPolicy term term1] user@R4# set from family inet-mvpn user@R4# set from nlri-route-type 3 user@R4# set from nlri-route-type 4 user@R4# set from nlri-route-type 5 user@R4# set then accept
BGPルートフラップダンピングを無効にするために、
damping
ポリシーを設定します。no-damp
ポリシー(damping no-damp disable
)により、ルーティングテーブルに存在するダンピング状態が削除されます。then damping no-damp
ステートメントは、no-damp
ポリシーをアクションとして適用し、from
一致条件はありません。したがって、term1
が一致しないルートはすべてこの条件によって照合され、その結果、他のすべての MVPN ルート タイプは減衰されません。[edit policy-options policy-statement dampPolicy] user@R4# set then damping no-damp user@R4# set then accept [edit policy-options] user@R4# set damping no-damp disable
inet-mvpn
アドレス ファミリー以外の他のすべての BGP ルートを受け入れるようにparent_vpn_routes
を設定します。このポリシーは、ルーティングインスタンスでOSPFエクスポートポリシーとして適用されます。
[edit policy-options policy-statement parent_vpn_routes] user@R4# set from protocol bgp user@R4# set then accept
VPNルーティングおよび転送(VRF)インスタンスを設定します。
[edit routing-instances vpn-1] user@R4# set instance-type vrf user@R4# set interface vt-1/2/0.4 user@R4# set interface ge-1/2/1.17 user@R4# set interface lo0.104 user@R4# set route-distinguisher 100:100 user@R4# set vrf-target target:1:1 user@R4# set protocols ospf export parent_vpn_routes user@R4# set protocols ospf area 0.0.0.0 interface lo0.104 passive user@R4# set protocols ospf area 0.0.0.0 interface ge-1/2/1.17 user@R4# set protocols pim rp static address 172.16.100.2 user@R4# set protocols pim interface ge-1/2/1.17 mode sparse user@R4# set protocols mvpn
ルーターIDと自律システム(AS)番号を設定する。
[edit routing-options] user@R4# set router-id 172.16.1.4 user@R4# set autonomous-system 1001
デバイスの設定が完了したら、設定をコミットします。
user@R4# commit
結果
コンフィギュレーションモードから、 show routing-instances
、show interfaces
、show protocols
およびshow policy-options
とshow routing-options
コマンドを入力して、コンフィギュレーションを確認します。出力結果に意図した設定内容が表示されない場合は、この例の手順を繰り返して設定を修正します。
user@R4# show interfaces ge-1/2/0 { unit 10 { family inet { address 10.1.1.10/30; } family mpls; } } ge-1/2/1 { unit 17 { family inet { address 10.1.1.17/30; } family mpls; } } vt-1/2/0 { unit 4 { family inet; } } lo0 { unit 4 { family inet { address 172.16.1.4/32; } } unit 104 { family inet { address 172.16.100.4/32; } } }
user@R4# show protocols rsvp { interface all { aggregate; } } mpls { interface all; interface ge-1/2/0.10; } bgp { group ibgp { type internal; local-address 172.16.1.4; family inet-vpn { unicast; any; } family inet-mvpn { signaling { damping; } } neighbor 172.16.1.2 { import dampPolicy; } neighbor 172.16.1.5; } } ospf { traffic-engineering; area 0.0.0.0 { interface all; interface lo0.4 { passive; } interface ge-1/2/0.10; } } ldp { interface ge-1/2/0.10; p2mp; }
user@R4# show policy-options policy-statement dampPolicy { term term1 { from { family inet-mvpn; nlri-route-type [ 3 4 5 ]; } then accept; } then { damping no-damp; accept; } } policy-statement parent_vpn_routes { from protocol bgp; then accept; } damping no-damp { disable; }
user@R4# show routing-instances vpn-1 { instance-type vrf; interface vt-1/2/0.4; interface ge-1/2/1.17; interface lo0.104; route-distinguisher 100:100; vrf-target target:1:1; protocols { ospf { export parent_vpn_routes; area 0.0.0.0 { interface lo0.104 { passive; } interface ge-1/2/1.17; } } pim { rp { static { address 172.16.100.2; } } interface ge-1/2/1.17 { mode sparse; } } mvpn; } }
user@R4# show routing-optons router-id 172.16.1.4; autonomous-system 1001;
検証
設定が正常に機能していることを確認します。
ルート フラップ ダンピングが無効になっていることを検証します
目的
3、4、5 以外の MVPN ルート タイプのダンピングを無効にする no-damp
ポリシーの存在を検証します。
アクション
動作モードからshow policy damping
コマンドを入力します。
user@R4> show policy damping Default damping information: Halflife: 15 minutes Reuse merit: 750 Suppress/cutoff merit: 3000 Maximum suppress time: 60 minutes Computed values: Merit ceiling: 12110 Maximum decay: 6193 Damping information for "no-damp": Damping disabled
意味
出力は、デフォルトのダンピングパラメータが有効であり、指定されたルートタイプに対しても no-damp
ポリシーが有効であることを示しています。
ルート フラップ ダンピングの検証
目的
BGP ルートがダンピングされているかどうかを確認します。
アクション
動作モードからshow bgp summary
コマンドを入力します。
user@R4> show bgp summary Groups: 1 Peers: 2 Down peers: 0 Table Tot Paths Act Paths Suppressed History Damp State Pending bgp.l3vpn.0 6 6 0 0 0 0 bgp.l3vpn.2 0 0 0 0 0 0 bgp.mvpn.0 2 2 0 0 0 0 Peer AS InPkt OutPkt OutQ Flaps Last Up/Dwn State|#Active/Received/Accepted/Damped... 172.16.1.2 1001 3159 3155 0 0 23:43:47 Establ bgp.l3vpn.0: 3/3/3/0 bgp.l3vpn.2: 0/0/0/0 bgp.mvpn.0: 1/1/1/0 vpn-1.inet.0: 3/3/3/0 vpn-1.mvpn.0: 1/1/1/0 172.16.1.5 1001 3157 3154 0 0 23:43:40 Establ bgp.l3vpn.0: 3/3/3/0 bgp.l3vpn.2: 0/0/0/0 bgp.mvpn.0: 1/1/1/0 vpn-1.inet.0: 3/3/3/0 vpn-1.mvpn.0: 1/1/1/0
意味
ダンプ状態フィールドは、bgp.mvpn.0ルーティングテーブル内のゼロルートがダンピングされたことを示しています。さらに下の [State] フィールドの最後の数字は、BGP ピア 172.16.1.2 に対してゼロ ルートが減衰していることを示しています。
