EVPN-VXLAN ファブリックの管理

EVPN-VXLANファブリックの構成のここまでは、3つの仮想ネットワークと、アクセスクローゼットをシミュレートする1つのアクセスレイヤースイッチを備えたトポロジーを使用してきました。このセクションを使用して、2 つ目のアクセス スイッチと新しい仮想ネットワークを追加します。

これらの設定例では、「 EVPN マルチホーミングを使用してキャンパス ネットワークを構成する方法 」の設定例で構成したものと同じデバイスを使用します。

アクセス レイヤー スイッチの追加

要件

概要

このセクションを使用して、同じコラプスト コア スイッチにマルチホームされるネットワークに新しいアクセス レイヤー スイッチ(アクセス スイッチ 2)を追加します。 図 1 に、アクセス スイッチ 2 を使用した物理トポロジーを示します。

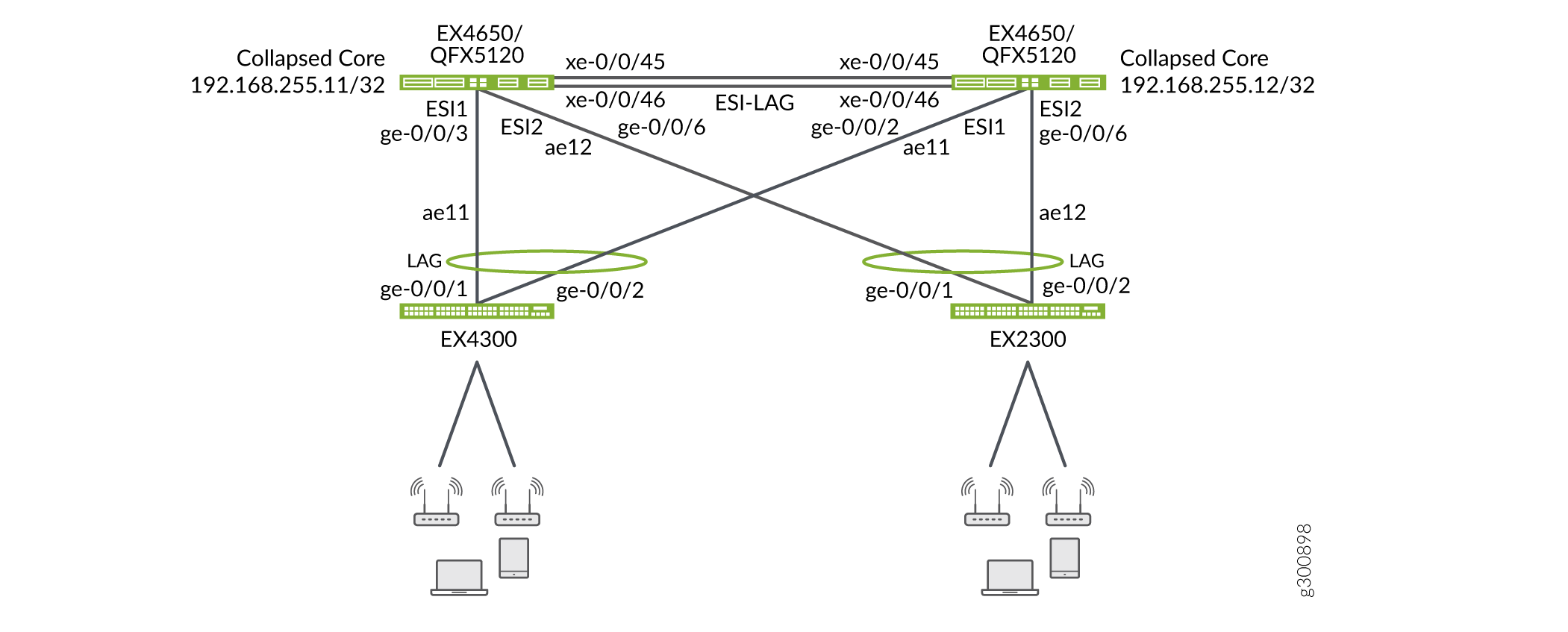

図 1: アクセス スイッチ 2 EVPN-VXLAN Topology with Access Switch 2 を使用した EVPN-VXLAN トポロジー

構成

このセクションでは、新しいアクセス スイッチ(アクセス スイッチ 2)をネットワークに追加するための設定手順を順を追って説明します。

コラプストコア1の構成

手順

  1. アグリゲートイーサネットバンドルに含めるインターフェイスを指定します。

  2. 新しいアクセスレイヤースイッチに集合型イーサネットインターフェイスを設定し、追加の集合型イーサネットインターフェイスをサポートするためにイーサネットデバイス数を2に増やします。

コラプストコア2の構成

手順

  1. アグリゲートイーサネットバンドルに含めるインターフェイスを指定します。

  2. 新しいアクセスレイヤースイッチに集合型イーサネットインターフェイスを設定し、追加の集合型イーサネットインターフェイスをサポートするためにイーサネットデバイス数を2に増やします。

  3. (オプション)IGMPスヌーピングを有効にして、VLANでのIPv4マルチキャストトラフィックのフラッディングを制限します。

アクセス スイッチ 2 の設定

手順

  1. 物理LAGインターフェイスを設定します。

  2. 新しいアクセス レイヤー スイッチへの LAG インターフェイスを設定します。

  3. (オプション)IGMPスヌーピングを有効にして、VLANでのIPv4マルチキャストトラフィックのフラッディングを制限します。
