トポロジーウィンドウの概要
トポロジ(マップ)ウィンドウは、システムにロードするネットワークモデルの主要な作業領域です。ノード間に表示される複数のリンクは、「ラインベンディング」を使用して、トポロジー内の隠れたトランクを回避します。トポロジには、ノード集約の折りたたみ可能なビューが組み込まれています。また、世界地図、NPA/NXX、または自動レイアウト上の地理座標を介してノードの位置を表示することもできます。
トポロジー・ウィンドウには、重要なリンクおよびノード・プロパティーが表示されます。リンクは、使用状況に応じて色分けされています。または、メディア、トランク タイプ、ベンダー、ドメイン/エリアなどの他のプロパティでリンクを表示することもできます。ノードは、シンボル、アイコン、またはベンダー タイプによって色分けされます。
パス分析は、トポロジ ウィンドウで実行できます。パス機能は、使用されたルーティング方法、予約された帯域幅割り当てと実際の帯域幅割り当て、リンク距離、オーバーサブスクリプションなどの要因に基づいて、ネットワーク内で見つかった任意の2つのノード間の詳細なパス情報を表示します。
トポロジ ウィンドウは、トポロジ ビューの設定を変更するための左ペインの凡例の 3 つの領域に分かれています。ネットワークを表示する中央のペインマップ。および右ペインツールバー。マップを右クリックすると、ポップアップメニューが開き、その他の機能が表示されます。マウスの左ボタンを押したままドラッグして、マップを移動します。マウスのスクロールホイールを使用してズームインおよびズームアウトします。 図 1 にトポロジ ウィンドウを示します。

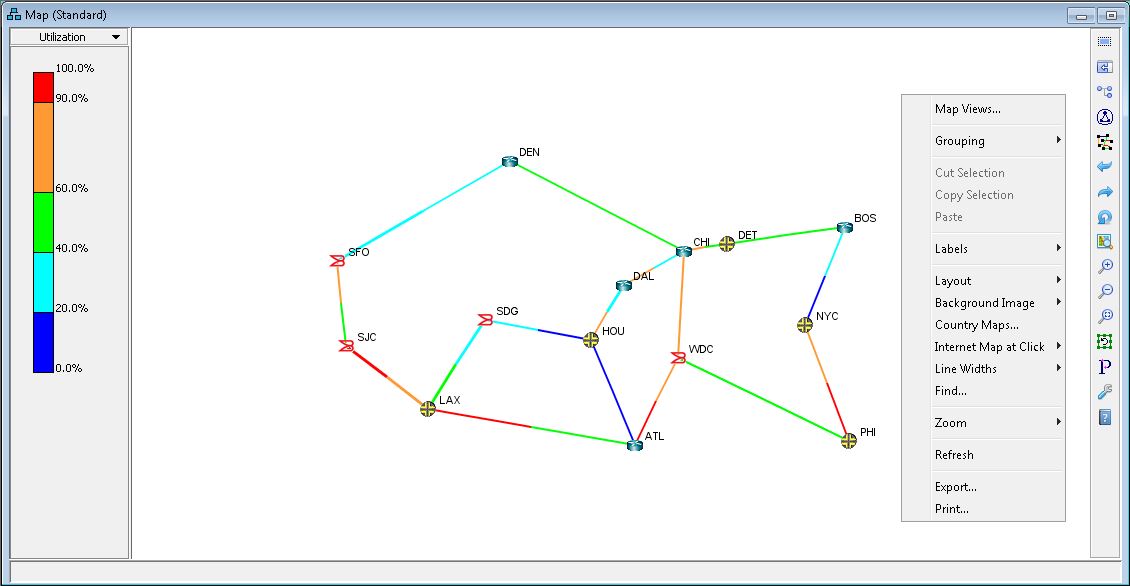

![The Topology View Window](/documentation/us/en/software/northstar6.2.0/northstar-planner-desktop-app-user-guide/images/s003429.jpg)
領域 |
説明 |
参照 |
---|---|---|
中央ペインマップ |
トポロジ マップ領域は、トポロジ マップの中央部分です。このエリアでは、マップ上でノードを選択して移動できます。 |
|
左ペインの凡例 |
トポロジ ウィンドウの左側のペインには、[フィルタ]、[ネットワーク要素]、[使用率の凡例]、および[サブビュー]の機能のドロップダウン ボックスがあります。 |
|
右ペインツールバー |
トポロジー・ウィンドウの右側にあるツールバーには、ポップアップ・メニュー内の機能へのショートカットがあります。 |
右ペインツールバーを参照してください |
ポップアップメニュー |
このポップアップ・メニューにアクセスするには、トポロジー・マップ・エリア内を右クリックします。ノード、リンク、またはグループを右クリックすると、その要素のポップアップ メニューが表示されます。 |
マップポップアップメニューを参照してください |
