트랜시버와 광섬유 케이블의 ACX7024 및 ACX7024X 유지 관리

ACX7024 및 ACX7024X 라우터용 트랜시버는 핫-탈착 가능하며 핫-삽입이 가능한 FRU(Field-Replaceable Unit)입니다. 디바이스의 전원을 끄거나 디바이스 기능을 중단하지 않고도 제거하고 교체할 수 있습니다.

ACX7024 또는 ACX7024X 라우터에 트랜시버를 설치하거나 제거하는 방법을 이해하려면 다음 섹션을 읽어보십시오.

트랜시버 제거

디바이스에서 트랜시버를 제거하기 전에 레이저의 안전한 취급을 위해 필요한 예방 조치를 취했는지 확인하십시오( 레이저 및 LED 안전 지침 및 경고 참조).

다음 부품 및 도구를 사용할 수 있는지 확인합니다.

  • 정전기 방지 가방 또는 정전기 방지 매트

  • 트랜시버 및 광섬유 케이블 커넥터를 덮는 고무 안전 캡

  • 포트를 덮기 위한 먼지 커버 또는 교체용 트랜시버

메모:

트랜시버를 제거한 후 또는 미디어 유형 구성을 변경할 때 인터페이스가 작동 명령을 표시할 때까지 6 초 동안 기다립니다.

그림 1 은 QSFP+(Quad Small Form-factor Pluggable Plus) 트랜시버를 제거하는 방법을 보여줍니다. 절차는 QSFP28 트랜시버를 제외한 모든 유형의 트랜시버에 대해 동일합니다.

디바이스에서 트랜시버를 제거하려면:

  1. 정전기 방지 백이나 정전기 방지 매트를 평평하고 안정된 표면에 놓습니다.
  2. 맨 손목에 ESD 손목 스트랩의 한쪽 끝을 감싸고 스트랩의 다른 쪽 끝을 사이트 ESD 지점에 연결합니다.
  3. 올바르게 다시 연결할 수 있도록 트랜시버에 연결된 케이블에 레이블을 지정합니다.
    레이저 경고:

    광섬유 트랜시버나 광섬유 케이블의 끝을 직접 쳐다보지 마십시오. 트랜시버에 연결된 광섬유 트랜시버 및 광섬유 케이블은 눈을 손상시킬 수 있는 레이저 광선을 방출합니다.
    레이저 경고:

    케이블을 삽입하거나 제거할 때를 제외하고 광섬유 트랜시버를 덮지 않은 상태로 두지 마십시오. 고무 안전 캡은 포트를 깨끗하게 유지하고 레이저 광선에 우발적으로 노출되는 것을 방지합니다.
  4. 트랜시버에 연결된 케이블을 제거합니다(ACX7024 또는 ACX7024X 라우터의 트랜시버에서 광섬유 케이블을 분리하는 방법 참조). 광섬유 케이블을 분리한 직후 트랜시버와 각 광섬유 케이블 커넥터의 끝을 고무 안전 캡으로 덮습니다.
  5. 케이블 관리 시스템이 있는 경우, 케이블 관리 시스템에 케이블을 배열하여 스트레스 포인트가 빠지거나 발생하지 않도록 합니다. 케이블이 바닥에 매달릴 때 자체 무게를 지탱하지 않도록 케이블을 고정합니다. 여분의 케이블은 케이블 관리 시스템의 깔끔하게 감긴 루프에 방해가 되지 않도록 배치합니다. 루프에 패스너를 놓으면 모양을 유지하는 데 도움이 됩니다.
    주의:

    광섬유 케이블을 최소 굽힘 반경 이상으로 구부리지 마십시오. 직경이 몇 인치보다 작은 아크는 케이블을 손상시키고 진단하기 어려운 문제를 일으킬 수 있습니다.
  6. SFP, SFP+ 또는 QSFP+ 트랜시버를 제거하려면:
    1. 손가락을 사용하여 트랜시버의 이젝터 레버를 당겨 당겨 트랜시버의 잠금을 해제합니다.
      주의:

      트랜시버를 제거하기 전에 딸깍 소리가 날 때까지 이젝터 레버를 완전히 열어야 합니다. 이렇게 하면 트랜시버가 손상되는 것을 방지할 수 있습니다.
    2. 트랜시버 이젝터 레버를 잡고 트랜시버를 약 0.5 인치로 부드럽게 밉니다. (1.3cm ) 포트에서 똑바로 나옵니다.
      주의:

      트랜시버의 ESD 손상을 방지하려면 트랜시버 끝에 있는 커넥터 핀을 만지지 마십시오.

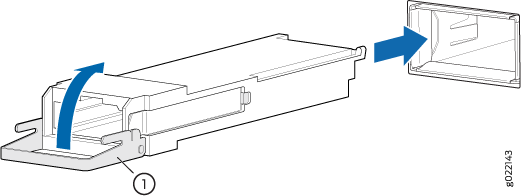

      그림 1: QSFP+ 트랜시버 Remove a QSFP+ transceiver 제거
        1
      —

      이젝터 레버


  7. 손가락을 사용하여 트랜시버의 본체를 잡고 포트에서 똑바로 잡아 당깁니다.
  8. 트랜시버를 항스타트 백에 넣거나 평평하고 안정된 표면에 놓인 항스타트 매트 위에 놓습니다.
  9. 빈 포트 위에 먼지 덮개를 씌우거나 교체 트랜시버를 설치합니다.

트랜시버 설치

디바이스에 트랜시버를 설치하기 전에 레이저를 안전하게 취급하기 위해 필요한 예방 조치를 취해야 합니다( 레이저 및 LED 안전 지침 및 경고 참조).

트랜시버를 덮을 수 있는 고무 안전 캡이 있는지 확인합니다.

메모:

트랜시버를 삽입한 후 또는 미디어 유형 구성을 변경한 후 인터페이스가 작동 명령을 표시할 때까지 6 초 동안 기다립니다.
메모:

주니퍼 네트웍스에서 구입한 옵티컬 트랜시버 및 옵티컬 커넥터만 주니퍼 네트웍스 디바이스와 함께 사용하는 것이 좋습니다.
주의:

타사 광학 또는 케이블을 사용하는 주니퍼 네트웍스 디바이스를 실행하는 데 문제가 발생할 경우 주니퍼 네트웍스 기술 지원 센터(JTAC)가 문제의 원인을 진단하는 데 도움을 줄 수 있습니다. JTAC 엔지니어는 타사 옵틱 또는 케이블을 확인하고 해당 디바이스에 적합한 동등한 주니퍼 네트웍스 옵틱 또는 케이블로 교체할 것을 권장할 수 있습니다.

그림 2 는 QSFP+(Quad Small Form-factor Pluggable Plus) 트랜시버를 설치하는 방법을 보여줍니다. 절차는 QSFP28 트랜시버를 제외한 모든 유형의 트랜시버에 대해 동일합니다. QSFP28 트랜시버를 설치하려면 QSFP28 트랜시버 설치를 참조하십시오.

SFP, SFP+ 또는 QSFP+ 트랜시버를 설치하려면,

주의:

트랜시버의 정전기 방전(ESD) 손상을 방지하려면 트랜시버 끝에 있는 커넥터 핀을 만지지 마십시오.
  1. 맨 손목에 ESD 손목 스트랩의 한쪽 끝을 감싸고 스트랩의 다른 쪽 끝을 사이트 ESD 지점에 연결합니다.
  2. 가방에서 트랜시버를 꺼냅니다.
  3. 트랜시버가 고무 안전 캡으로 덮여 있는지 확인합니다. 그렇지 않은 경우 트랜시버를 고무 안전 캡으로 덮습니다.
    레이저 경고:

    케이블을 삽입하거나 제거할 때를 제외하고 광섬유 트랜시버를 덮지 않은 상태로 두지 마십시오. 고무 안전 캡은 포트를 깨끗하게 유지하고 레이저 광선에 우발적으로 노출되는 것을 방지합니다.
  4. 트랜시버를 설치하려는 포트가 먼지 덮개로 덮여 있는 경우 먼지 덮개를 제거하고 나중에 포트를 덮어야 할 경우를 대비하여 저장합니다. 트랜시버를 핫 스왑하는 경우 포트에서 트랜시버를 제거한 후 새 트랜시버를 설치하기 전에 최소 10 초 동안 기다리십시오.
    주의:

    트랜시버를 포트에 밀어 넣기 전에 트랜시버가 올바르게 정렬되었는지 확인하십시오. 정렬 불량으로 인해 핀이 구부러져 트랜시버를 사용할 수 없게 될 수 있습니다.
  5. 양손을 사용하여 트랜시버를 빈 포트에 조심스럽게 삽입합니다. 커넥터는 섀시를 향해야 합니다. 트랜시버가 완전히 장착될 때까지 부드럽게 밀어 넣습니다.
  6. 트랜시버와 케이블 끝에서 고무 안전 캡을 제거하고 트랜시버에 케이블을 삽입합니다.
    레이저 경고:

    광섬유 트랜시버나 광섬유 케이블의 끝을 직접 쳐다보지 마십시오. 트랜시버에 연결된 광섬유 트랜시버와 광섬유 케이블은 눈을 손상시킬 수 있는 레이저 광선을 방출합니다.
    주의:

    케이블을 삽입하거나 제거할 때를 제외하고 광섬유 트랜시버를 덮지 않은 상태로 두지 마십시오. 안전 캡은 포트를 깨끗하게 유지하고 우발적인 레이저 광선 노출을 방지합니다.
  7. 케이블 관리 시스템이 있는 경우, 케이블 관리 시스템에 케이블을 배치하여 케이블이 응력 지점을 빼내거나 발생하지 않도록 합니다. 케이블이 바닥에 매달릴 때 자체 무게를 지탱하지 않도록 케이블을 고정합니다. 여분의 케이블은 케이블 관리 시스템의 깔끔하게 감긴 루프에 방해가 되지 않도록 배치합니다. 루프에 패스너를 놓으면 모양을 유지하는 데 도움이 됩니다.
    주의:

    광섬유 케이블이 커넥터에 매달려 있지 않도록 하십시오. 고정 지점에서 케이블에 스트레스를 가하는 고정 케이블 루프가 매달리지 않도록 하십시오.
    주의:

    광섬유 케이블을 최소 굽힘 반경 이상으로 구부리지 마십시오. 직경이 몇 인치보다 작은 아크는 케이블을 손상시키고 진단하기 어려운 문제를 일으킬 수 있습니다.
그림 2: QSFP+ 트랜시버 Install a QSFP+ Transceiver 설치
  1
—

이젝터 레버



QSFP28 트랜시버 제거

28Gbps QSFP28(Quad Small Form-factor Pluggable) 트랜시버는 핫 삽입 및 핫 탈착이 가능합니다. QSFP28 트랜시버를 제거해도 디바이스 기능이 중단되지는 않지만 제거된 QSFP28 트랜시버는 더 이상 데이터를 수신하거나 전송하지 않습니다.

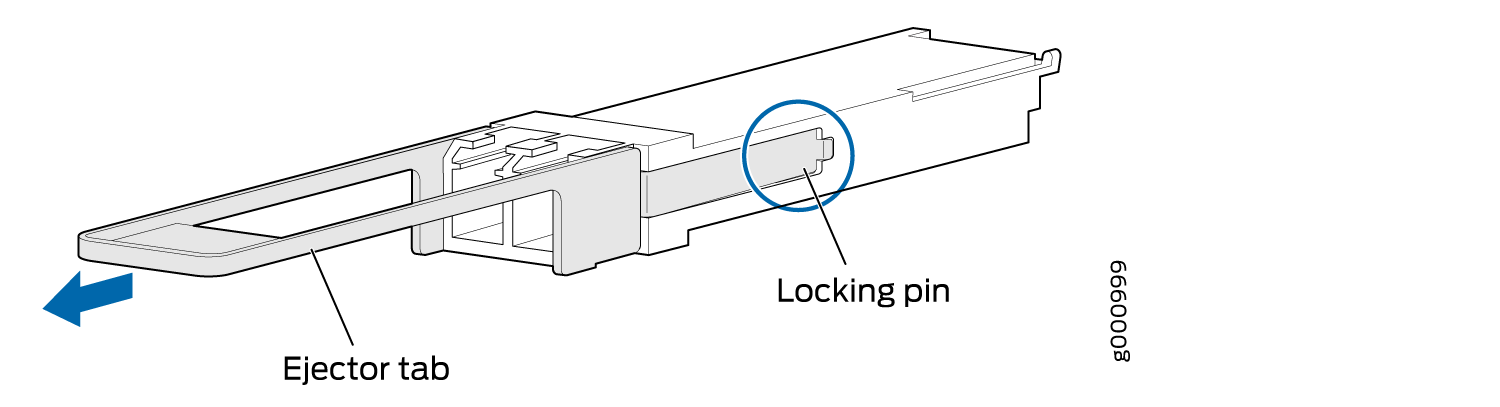

그림 3: QSFP28 트랜시버 QSFP28 Transceiver

QSFP28 트랜시버를 제거하려면( 그림 3 참조):

  1. 정전기 백 또는 정전기 방지 매트를 평평하고 안정적인 표면에 놓아 QSFP28 트랜시버를 수신합니다. QSFP28 트랜시버 및 케이블용 고무 안전 캡을 준비하십시오.
  2. 맨 손목에 ESD 손목 스트랩의 한쪽 끝을 감싸고 스트랩의 다른 쪽 끝을 사이트 ESD 지점에 연결합니다.
  3. 나중에 올바른 QSFP28 트랜시버에 다시 연결할 수 있도록 QSFP28 트랜시버에 연결된 케이블에 레이블을 지정합니다.
  4. QSFP28 트랜시버에서 케이블을 분리합니다. 트랜시버와 케이블 끝을 고무 안전 캡으로 즉시 덮습니다.
    레이저 경고:

    광섬유 트랜시버나 광섬유 케이블의 끝을 직접 쳐다보지 마십시오. 트랜시버에 연결된 광섬유 트랜시버와 광섬유 케이블은 눈을 손상시킬 수 있는 레이저 광선을 방출합니다.
    주의:

    케이블을 삽입하거나 제거할 때를 제외하고 광섬유 트랜시버를 덮지 않은 상태로 두지 마십시오. 안전 캡은 포트를 깨끗하게 유지하고 우발적인 레이저 광선 노출을 방지합니다.
  5. 케이블 관리 시스템에 케이블을 배치하여 응력 지점이 빠지거나 발생하지 않도록 합니다. 케이블이 바닥에 매달려 있을 때 자체 무게를 지탱하지 않도록 케이블을 고정합니다. 여분의 케이블은 케이블 관리 시스템의 깔끔하게 감긴 루프에 방해가 되지 않도록 배치합니다. 루프에 패스너를 놓으면 모양을 유지하는 데 도움이 됩니다.
    주의:

    광섬유 케이블을 최소 굽힘 반경 이상으로 구부리지 마십시오. 직경이 몇 인치보다 작은 아크는 케이블을 손상시키고 진단하기 어려운 문제를 일으킬 수 있습니다.
  6. 트랜시버의 고무 손잡이를 똑바로 뒤로 당깁니다. 트랜시버의 잠금 핀이 자동으로 해제됩니다. 트랜시버를 정전기 방지 매트 또는 정전기 백에 놓습니다.

QSFP28 트랜시버 설치

교체 QSFP28을 설치하려면:

  1. 맨 손목에 ESD 손목 스트랩의 한쪽 끝을 감싸고 스트랩의 다른 쪽 끝을 사이트 ESD 지점에 연결합니다.
  2. 고무 안전 캡이 QSFP28 트랜시버를 덮고 있는지 확인합니다. 필요한 경우 고무 안전 캡을 설치하십시오.
  3. QSFP28 커넥터가 적절한 방향을 향하도록 포트 위에 QSFP28의 방향을 지정합니다.
  4. 잠금 핀이 제자리에 잠길 때까지 QSFP28을 슬롯에 밀어 넣습니다. 저항이 있는 경우 QSFP28을 제거하고 커넥터가 다른 방향을 향하도록 뒤집습니다.
  5. 트랜시버와 케이블 끝에서 고무 안전 캡을 제거하고 트랜시버에 케이블을 삽입합니다.
    레이저 경고:

    광섬유 트랜시버나 광섬유 케이블의 끝을 직접 쳐다보지 마십시오. 트랜시버에 연결된 광섬유 트랜시버와 광섬유 케이블은 눈을 손상시킬 수 있는 레이저 광선을 방출합니다.
    주의:

    케이블을 삽입하거나 제거할 때를 제외하고 광섬유 트랜시버를 덮지 않은 상태로 두지 마십시오. 안전 캡은 포트를 깨끗하게 유지하고 우발적인 레이저 광선 노출을 방지합니다.
  6. 케이블이 응력 지점을 빠지거나 발생시키는 것을 방지하기 위해 케이블 관리 시스템에 케이블을 배치하십시오. 케이블이 바닥에 매달려 있을 때 자체 무게를 지탱하지 않도록 케이블을 고정합니다. 여분의 케이블은 케이블 관리 시스템의 깔끔하게 감긴 루프에 방해가 되지 않도록 배치합니다. 루프에 패스너를 놓으면 모양을 유지하는 데 도움이 됩니다.
    주의:

    광섬유 케이블이 커넥터에 매달려 있지 않도록 하십시오. 고정 지점에서 케이블에 스트레스를 가하는 고정 케이블 루프가 매달리지 않도록 하십시오.
    주의:

    광섬유 케이블을 최소 굽힘 반경 이상으로 구부리지 마십시오. 직경이 몇 인치보다 작은 아크는 케이블을 손상시키고 진단하기 어려운 문제를 일으킬 수 있습니다.
  7. 상태 LED가 QSFP28이 올바르게 작동하고 있음을 나타내는지 확인합니다.

광섬유 케이블을 ACX7024 또는 ACX7024X 라우터의 트랜시버에 연결하는 방법

ACX7024 또는 ACX7024X 라우터에 설치된 옵티컬 트랜시버에 광섬유 케이블을 연결하기 전에 레이저를 안전하게 취급하기 위해 필요한 예방 조치를 취해야 합니다( 레이저 및 LED 안전 지침 및 경고 참조).

광섬유 케이블을 ACX7024 또는 ACX7024X 라우터에 설치된 옵티컬 트랜시버에 연결하려면,

레이저 경고:

광섬유 트랜시버나 광섬유 케이블의 끝을 직접 쳐다보지 마십시오. 트랜시버에 연결된 광섬유 트랜시버 및 광섬유 케이블은 눈을 손상시킬 수 있는 레이저 광선을 방출합니다.
레이저 경고:

인터페이스가 비활성화되었더라도 레이저 빔을 응시하거나 광학 기기로 직접 마십시오.
  1. 광섬유 케이블 커넥터가 고무 안전 캡으로 덮여 있는 경우 캡을 제거합니다. 캡을 저장하십시오.
  2. 옵티컬 트랜시버가 고무 안전 캡으로 덮여 있는 경우 캡을 제거합니다. 캡을 저장하십시오.
  3. 케이블 커넥터를 옵티컬 트랜시버에 삽입합니다.
  4. 자체 무게를 지탱하지 않도록 케이블을 고정합니다. 여분의 케이블을 깔끔하게 감긴 루프에 배치하십시오. 루프에 패스너를 배치하면 케이블의 모양을 유지하는 데 도움이 됩니다.
    주의:

    광섬유 케이블을 최소 굽힘 반경 이상으로 구부리지 마십시오. 케이블을 최소 곡률 반경 이상으로 구부리면 케이블이 손상되고 진단하기 어려운 문제가 발생할 수 있습니다.
    주의:

    광섬유 케이블이 커넥터에 매달려 있지 않도록 하십시오. 고정된 케이블 루프가 매달려 고정 지점에서 케이블에 스트레스가 가해지지 않도록 하십시오.

ACX7024 또는 ACX7024X 라우터의 트랜시버에서 광섬유 케이블을 분리하는 방법

ACX7024 또는 ACX7024X 라우터에 설치된 옵티컬 트랜시버에서 광섬유 케이블을 분리하기 전에 레이저를 안전하게 취급하기 위해 필요한 예방 조치를 취해야 합니다( 레이저 및 LED 안전 지침 및 경고 참조).

다음 부품 및 도구를 사용할 수 있는지 확인합니다.

  • 트랜시버를 덮는 고무 안전 캡

  • 광섬유 케이블 커넥터를 덮는 고무 안전 캡

ACX7024 또는 ACX7024X 라우터에 설치된 옵티컬 트랜시버에서 광섬유 케이블을 분리하려면:

  1. (권장) 특정 인터페이스의 계층 수준에서 문을 [edit interfaces] 포함하여 disable 트랜시버가 설치된 포트를 비활성화합니다.
    레이저 경고:

    광섬유 트랜시버나 광섬유 케이블의 끝을 직접 쳐다보지 마십시오. 트랜시버에 연결된 광섬유 트랜시버 및 광섬유 케이블은 눈을 손상시킬 수 있는 레이저 광선을 방출합니다.
    레이저 경고:

    인터페이스가 비활성화되었더라도 레이저 빔을 응시하거나 광학 기기로 직접 마십시오.
  2. 트랜시버에서 광섬유 케이블 커넥터를 조심스럽게 분리합니다.
  3. 트랜시버를 고무 안전 캡으로 덮습니다.
    레이저 경고:

    케이블을 삽입하거나 제거할 때를 제외하고 광섬유 트랜시버를 덮지 않은 상태로 두지 마십시오. 고무 안전 캡은 포트를 깨끗하게 유지하고 레이저 광선에 우발적으로 노출되는 것을 방지합니다.
  4. 광섬유 케이블 커넥터를 고무 안전 캡으로 덮습니다.

ACX7024 및 ACX7024X 라우터용 광섬유 케이블을 유지 관리하는 방법

ACX7024 또는 ACX7024X 라우터에서 광섬유 케이블을 유지하려면,

  • 트랜시버에서 광섬유 케이블을 뽑을 때 트랜시버와 케이블 끝에 고무 안전 캡을 씌웁니다.

  • 커넥터에 가해지는 스트레스를 피하기 위해 광섬유 케이블을 고정합니다. 트랜시버에 광섬유 케이블을 연결할 때는 광섬유 케이블이 바닥에 매달려 있을 때 자체 무게를 지탱하지 않도록 광섬유 케이블을 고정해야 합니다. 광섬유 케이블이 커넥터에 매달려 있지 않도록 하십시오.

  • 광섬유 케이블을 최소 굽힘 반경 이상으로 구부리지 마십시오. 케이블을 최소 곡률 반경 이상으로 구부리면 케이블이 손상되고 진단하기 어려운 문제가 발생할 수 있습니다.

  • 광학 기기 안팎에 광섬유 케이블을 자주 꽂고 뽑으면 기기가 손상될 수 있으며 수리 비용이 많이 듭니다. 광학 장비에 단섬유 연장선을 부착합니다. 잦은 연결 및 분리로 인한 마모는 단섬유 확장에 의해 흡수되며, 이는 기기보다 교체가 더 쉽고 저렴합니다.

  • 광섬유 케이블 연결을 깨끗하게 유지하십시오. 트랜시버 또는 케이블 커넥터의 운하에 기름과 먼지가 미세 침전되면 빛이 손실되고 신호 전력이 감소하며 광 연결에 간헐적인 문제가 발생할 수 있습니다.

    송수신기 캐넌을 청소하려면 RIFOCS 광섬유 어댑터 청소 봉(부품 번호 946)과 같은 적절한 광섬유 청소 장치를 사용하십시오. 사용하는 청소 키트의 지침을 따르십시오.

    트랜시버를 청소한 후 광섬유 케이블의 커넥터 팁이 깨끗한지 확인합니다. Cletop-S® Fiber Cleaner와 같은 승인된 무알코올 광섬유 케이블 청소 키트만 사용하십시오. 사용하는 청소 키트의 지침을 따르십시오.
