QFX10002 포트 패널
QFX10002-36Q 포트 패널
QFX10002-36Q의 포트 패널은 10Gbps, 40Gbps 및 100Gbps 포트 속도를 지원하는 36개의 QSFP+(Quad Small-Form Factor Pluggable Plus) 포트로 구성됩니다. 이 36개 포트 중 12개 포트는 듀얼 스피드 40기가비트 또는 100기가비트 이더넷 옵티컬 트랜시버인 QSFP28 트랜시버를 수용합니다.
이 주제는 다음에 대해 설명합니다.
개요
0에서 35까지의 36개 포트 중 어느 하나를 업링크 또는 네트워크 포트로 구성할 수 있습니다. 그림 1을 참조하십시오.
|
1
—
관리 패널 |
2
—
QSFP+ 네트워크 인터페이스 또는 업링크 포트가 있는 포트 패널 (36) |

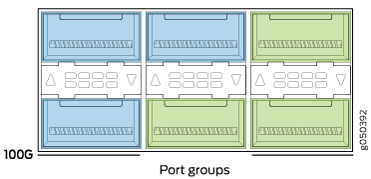

기본 구성은 모든 36개 포트에 대해 독립적인 40기가비트 이더넷입니다. 100Gbps 또는 10Gbps 채널화 작업의 경우 포트는 포트 그룹 내에서 작동합니다. 포트 3개마다 포트 그룹을 구성합니다. 표 1 과 그림 2 - 그림 5를 참조하십시오.
포트 그룹별 |
스위치당 |
|---|---|
1 x100Gbps |
12 x 100Gbps |
3 x 40Gbps |
36 x 40Gbps |
10Gbps 12개 |
144 x 10Gbps |
각 6XQSFP+ 소켓의 두 번째 및 여섯 번째 포트는 다음을 지원하도록 구성할 수 있습니다.
28Gbps QSFP28 옵티컬 트랜시버 및 100Gbps 액티브 옵티컬 케이블(AOC)을 사용하는 100기가비트 이더넷. QSFP28 트랜시버가 소켓 아래에 미세한 검은색 선으로 표시된 포트에 삽입되고 포트가 100기가비트 이더넷용으로 구성되면 인접한 두 개의 포트가 비활성화되고 QSFP28은 100기가비트 이더넷에 대해 활성화됩니다.
QSFP+ 옵티컬 트랜시버 또는 40Gbps DAC(Direct Attach Copper) 케이블을 사용하는 40기가비트 이더넷
DACBO(DAC 브레이크아웃 케이블)를 사용하는 10기가비트 이더넷. 채널화를 위해 구성된 경우 브레이크아웃 케이블은 40기가비트 이더넷 포트를 4개의 독립적인 10기가비트 이더넷 포트로 변환합니다. 포트 그룹의 인접한 QSFP+ 포트 2개도 동시에 채널화를 위해 구성됩니다. 채널화를 위해 단일 포트를 구성할 수 없습니다.
네트워크 포트
12개의 QSFP28 포트는 각각 다음을 지원합니다.
100기가비트 이더넷 QSFP28 트랜시버
100기가비트 이더넷 활성 광 케이블(AOC)
40기가비트 이더넷 QSFP+ 트랜시버
40기가비트 이더넷 QSFP+ DAC 케이블
40기가비트 이더넷 QSFP+ - 10기가비트 이더넷 SFP+ DACBO(Direct Attach Copper Breakout) 케이블
나머지 포트는 다음을 지원합니다.
40기가비트 이더넷 QSFP+ 트랜시버
40기가비트 이더넷 QSFP+ DAC 케이블
40기가비트 이더넷 QSFP+ - 10기가비트 이더넷 SFP+ DACBO 케이블
10기가비트 이더넷 SFP+ 트랜시버
10기가비트 이더넷 DAC 케이블
100Gbps 작동 및 구성
QFX10002의 6XQSFP 케이지에 있는 두 번째 및 여섯 번째 포트마다 QSFP28 트랜시버를 사용하여 100기가비트 이더넷을 지원합니다. 이러한 100기가비트 이더넷 포트는 100기가비트 이더넷 또는 40기가비트 이더넷으로 작동하지만 기본적으로 40기가비트 이더넷으로 인식됩니다. 그림 2 에서 6XQSFP+ 케이지의 클로즈업 뷰를 볼 수 있습니다. 100기가비트 이더넷은 포트 아래에 가는 검은색 선으로 표시됩니다. 그림 3을 참조하십시오. 40기가비트 이더넷 트랜시버를 100기가비트 이더넷 포트에 삽입하면 포트는 40기가비트 이더넷 포트 속도를 인식합니다. 그러나 100기가비트 이더넷 트랜시버가 포트에 삽입되면 트랜시버가 자동으로 인식되지 않고 명령 출력 show chassis hardware 에 표시되지 않습니다. 표시된 포트에서 100기가비트 이더넷을 활성화하려면 명령을 사용합니다 set chassis fpc . 예를 들어, 100Gbps 속도에 대해 포트 11을 활성화하려면:
[edit] user@switch# set chassis fpc 0 pic 0 port 11 speed 100g

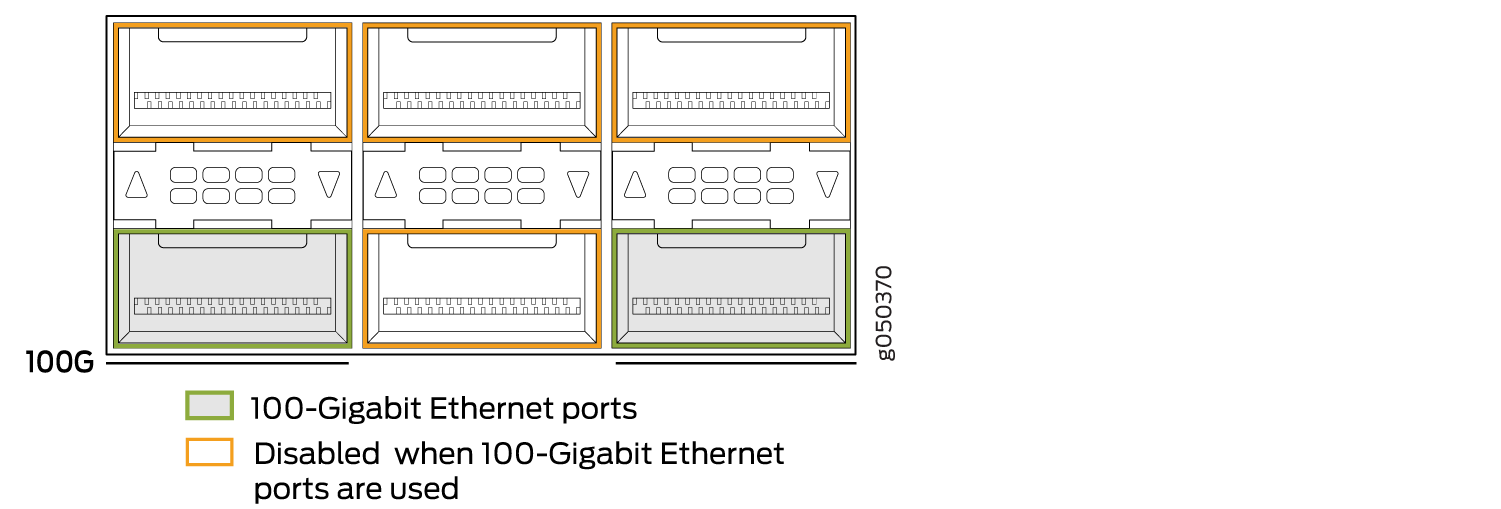

그런 다음 포트는 100기가비트 이더넷 속도를 인식하고 인접한 40기가비트 이더넷 포트 2개를 비활성화합니다. 그림 4를 참조하십시오.
그림 2 는 QFX10002-36Q에 있는 6개의 6XQSFP+ 케이지 중 하나를 보여줍니다.

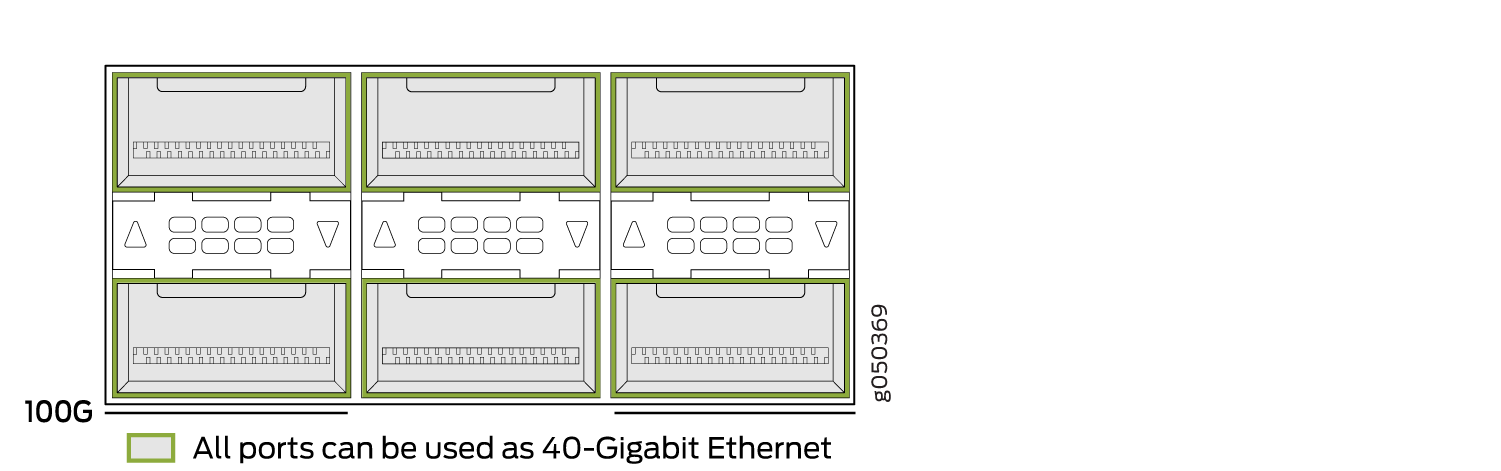

40기가비트 이더넷입니다.
아래에 검은색 선으로 표시됩니다.
40Gbps 채널화

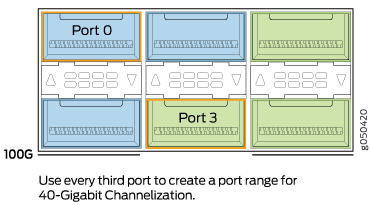

40기가비트 이더넷 포트는 독립적으로 작동하거나 다음 두 개의 연속 포트와 함께 번들로 제공되며 포트 그룹으로 12개의 10기가비트 이더넷 포트로 채널화될 수 있습니다. 100기가비트 채널화와 마찬가지로 각 6XQSFP 케이지의 첫 번째와 네 번째 포트만 포트 그룹을 채널화하는 데 사용할 수 있습니다( 그림 5. 명령을 사용하여 set chassis fpc pic port channel-speed 포트 그룹을 구성해야 합니다. 예를 들어, 첫 번째 스위치 포트를 채널화하려면 명령을 사용합니다 set chassis fpc 0 pic 0 port 0 channel-speed 10g .
개별 포트를 채널화할 수 없습니다. 채널화는 포트 범위의 3개 포트를 모두 4개의 독립적인 10기가비트 이더넷으로 구성합니다.
채널화
포트 매핑
표 2 에는 포트에 사용할 수 있는 조합이 표시되어 있습니다. 대부분의 100기가비트 이더넷 트랜시버 포트는 업링크로 사용됩니다. QFX10002 디바이스에서 포트는 기본적으로 활성화되며 기본 구성은 포트를 기본 VLAN에 추가합니다.
| 포트 번호 |
4X10 기가비트 채널화 포트 |
4X10 기가비트 채널화 포트 그룹 |
40기가비트 이더넷 |
100기가비트 이더넷 |
100기가비트 이더넷 비활성화 |
|---|---|---|---|---|---|
| 0 |
✓ |
✓ |
✓ |
– |
– |
| 1 |
✓ |
✓ |
✓ |
0, 2 |
|
| 2 |
✓ |
✓ |
– |
– |
|
| 3 |
✓ |
✓ |
✓ |
– |
– |
| 4 |
✓ |
✓ |
– |
– |
|
| 5 |
✓ |
✓ |
✓ |
3, 4 |
|
| 6 |
✓ |
✓ |
✓ |
– |
– |
| 7 |
✓ |
✓ |
✓ |
6, 8 |
|
| 8 |
✓ |
✓ |
– |
– |
|
| 9 |
✓ |
✓ |
✓ |
– |
– |
| 10 |
✓ |
✓ |
– |
– |
|
| 11 |
✓ |
✓ |
✓ |
9, 10 |
|
| 12 |
✓ |
✓ |
✓ |
– |
– |
| 13 |
✓ |
✓ |
✓ |
12, 14 |
|
| 14 |
✓ |
✓ |
– |
– |
|
| 15 |
✓ |
✓ |
✓ |
– |
– |
| 16 |
✓ |
✓ |
– |
– |
|
| 17 |
✓ |
✓ |
✓ |
15, 16 |
|
| 18 |
✓ |
✓ |
✓ |
– |
– |
| 19 |
✓ |
✓ |
✓ |
18, 20 |
|
| 20 |
✓ |
✓ |
– |
– |
|
| 21 |
✓ |
✓ |
✓ |
– |
– |
| 22 |
✓ |
✓ |
– |
– |
|
| 23 |
✓ |
✓ |
✓ |
21, 22 |
|
| 24 |
✓ |
✓ |
✓ |
– |
– |
| 25 |
✓ |
✓ |
✓ |
24, 26 |
|
| 26 |
✓ |
✓ |
– |
– |
|
| 27 |
✓ |
✓ |
✓ |
– |
– |
| 28 |
✓ |
✓ |
– |
– |
|
| 29 |
✓ |
✓ |
✓ |
27, 28 |
|
| 30 |
✓ |
✓ |
✓ |
– |
– |
| 31 |
✓ |
✓ |
✓ |
30, 32 |
|
| 32 |
✓ |
✓ |
– |
– |
|
| 33 |
✓ |
✓ |
✓ |
– |
– |
| 34 |
✓ |
✓ |
– |
– |
|
| 35 |
✓ |
✓ |
✓ |
33, 34 |
채널화된 포트만 10G 포트로 구성할 수 있습니다.
QFX10002-60C 포트 패널
QFX10002-60C의 포트 패널은 60개의 고집적 100기가비트 이더넷 QSFP28(Quad Small Form-factor Pluggable Solution) 포트와 관리 패널로 구성되어 있습니다. 유연성이 뛰어난 포트는 10Gbps, 40Gbps 및 100Gbps 포트 속도를 지원합니다. 그림 6을 참조하십시오.
|
1
—
QSFP28 액세스 인터페이스 또는 업링크 포트가 있는 포트 패널 (60) |
2
—
관리 패널 |
이 주제는 다음에 대해 설명합니다.
개요
QFX10002-60C 포트는 100Gbps, 40Gbps 및 10Gbps의 유연한 구성을 지원합니다. 각 포트는 100Gbps QSFP28 또는 40Gbps QSFP 트랜시버를 자동으로 감지하고 그에 따라 속도를 설정합니다. 0 에서 59까지 60개의 포트 중 어느 것이든 업링크 또는 액세스 포트로 구성할 수 있습니다. 표 3을 참조하십시오.
포트당 |
스위치당 |
채널화 |
|---|---|---|
1 x100Gbps |
60 x 100Gbps |
비채널화 |
1 x 40Gbps |
60 x 40Gbps |
비채널화 |
4 x 10Gbps |
192 x 10Gbps |
네트워크 포트
QFX10002-60C는 다음과 같은 유형의 광학 및 케이블을 지원합니다.
28Gbps QSFP28 옵티컬 트랜시버 및 100Gbps 액티브 옵티컬 케이블(AOC)을 사용하는 100기가비트 이더넷.
QSFP+ 옵티컬 트랜시버, 40Gbps AOC 또는 40Gbps DAC(Direct Attach Copper) 케이블을 사용하는 40기가비트 이더넷.
DACBO(DAC 브레이크아웃 케이블)를 사용하는 10기가비트 이더넷. 채널화를 위해 구성된 경우 브레이크아웃 케이블은 40기가비트 이더넷 포트를 4개의 독립적인 10기가비트 이더넷 포트로 변환합니다.
지원되는 옵티컬 트랜시버 및 전기 케이블에 대한 자세한 목록은 하드웨어 호환성 도구를 참조하십시오.
채널화
QFX10002-60C는 트랜시버의 속도를 자동으로 감지하고 속도를 40Gbps 또는 100Gbps로 설정하지만 채널화를 위해서는 포트 속도를 수동으로 구성해야 합니다. 40Gbps 속도로 구성된 60개의 물리적 포트 중 하나는 구리 또는 파이버 브레이크아웃 케이블을 사용하여 4개의 독립적인 10기가비트 이더넷 인터페이스로 채널화할 수 있습니다. 개별 포트를 채널화하거나 포트 범위를 생성할 수 있습니다.
포트 동작은 포트와 연결된 ASIC에 연결됩니다. 40기가비트 이더넷 포트를 4개의 독립적인 10기가비트 이더넷 포트로 채널화하려면 각 포트를 개별적으로 구성해야 합니다. 관련 ASIC의 포트가 기본 구성 모드(모드 D)에서 채널화 모드(모드 A)로 처음 변경되면 FPC가 재부팅됩니다. 해당 ASIC에 대한 포트의 후속 채널화로 FPC가 재부팅되지 않습니다. 그러나 채널화된 포트 중 하나가 다시 기본값으로 변경되면 FPC가 다시 재부팅됩니다. 사용 가능한 포트 및 관련 ASIC 목록은 표 4 를 참조하십시오.
Junos OS 18.3R1부터 기본 구성 모드가 채널화 모드로 변경되면 연결된 ASIC만 재부팅됩니다.
스위치 전체에는 포트 그룹이 없습니다. 그러나 ASIC당 5개의 포트가 있으며 각 ASIC 내에서 네 번째 포트는 채널화할 수 없습니다. 다른 4개 포트 중 하나가 채널화되면 네 번째 포트는 비활성화되고 나머지 3개 포트는 40Gbps 또는 100Gbps 속도를 계속 지원합니다. 스위치의 12개 ASIC에 있는 포트가 모두 채널화되면 스위치는 최대 192개의 10기가비트 이더넷 인터페이스를 갖게 됩니다.
채널화 모드(모드 D에서 모드 A로 또는 모드 A에서 모드 D로)를 변경하면 FPC가 재부팅됩니다. FPC가 재부팅되는 동안 약간의 데이터 손실이 발생할 수 있으므로 유지 보수 기간 동안에만 변경 사항을 구성하는 것이 좋습니다.
| 아식(ASIC) |
각 PFE에서 사용할 수 있는 물리적 포트 | 채널화에 사용할 수 있는 물리적 포트 |
비활성화되는 물리적 포트 |
|---|---|---|---|
| PE0 |
30,32,34,36,38 | 30,32,34,38 | 36 |
| PE1 |
31,33,35,37,39 | 31,33,35,39 |
37 |
| PE2 |
40,42,44,46,48 | 40,42,44,48 |
46 |
| PE3 |
41,43,45,47,49 | 41,43,45,49 |
47 |
| PE4 |
50,52,54,56,58 | 50,52,54,58 |
56 |
| PE5 |
51,53,55,57,59 | 51,53,55,59 |
57 |
| PE6 |
0,2,4,6,8 | 0,2,4,8 |
6 |
| PE7 |
1,3,5,7,9 | 1,3,5,9 |
7 |
| PE8 |
10,12,14,16,18 | 10,12,14,18 |
16 |
| PE9 |
11,13,15,17,19 | 11,13,15,19 |
17 |
| PE10 |
20,22,24,26,28 | 20,22,24,28 |
26 |
| PE11 |
21,23,25,27,29 | 21,23,25,29 |
27 |
기본 모드에서 40기가비트 이더넷 채널화 모드로 변경하려면 운영 명령을 set chassis fpc slot-number pic 0 port port number speed 10gJunos OS 사용합니다.
| 아식(ASIC) |
각 PFE에서 사용할 수 있는 물리적 포트 | 채널화에 사용할 수 있는 물리적 포트 |
비활성화되는 물리적 포트 |
|---|---|---|---|
| PE0 |
0,2,4,6,8 | 0,2,4,8 | 6 |
| PE1 |
1,3,5,7,9 | 1,3,5,9 | 7 |
| PE2 |
10,12,14,16,18 | 10,12,14,18 | 16 |
| PE3 |
11,13,15,17,19 | 11,13,15,19 | 17 |
| PE4 |
20,22,24,26,28 | 20,22,24,28 | 26 |
| PE5 |
21,23,25,27,29 | 21,23,25,29 | 27 |
QFX10002-72Q 포트 패널
QFX10002-72Q의 포트 패널은 10Gbps, 40Gbps 및 100Gbps 포트 속도를 지원하는 72개의 QSFP+(Quad Small-Form Factor Pluggable Plus) 포트로 구성되어 있습니다. 이 72개 포트 중 24개 포트는 듀얼 스피드 40기가비트 또는 100기가비트 이더넷 옵티컬 트랜시버인 QSFP28 트랜시버를 수용합니다.
이 주제는 다음에 대해 설명합니다.
개요
0에서 71까지의 72개 포트 중 어느 것이든 업링크 또는 액세스 포트로 구성할 수 있습니다. 그림 7을 참조하십시오.
|
1
—
QSFP+ 액세스 인터페이스 또는 업링크 포트가 있는 포트 패널 (72) |
2
—
관리 패널 |
기본 구성은 72개 포트 모두에 대해 독립적인 40기가비트 이더넷입니다. 100Gbps 또는 10Gbps 채널화 작업의 경우 포트는 포트 그룹 내에서 작동합니다. 포트 3개마다 포트 그룹을 구성합니다. 표 6 및 그림 8 - 그림 11을 참조하십시오.
포트 그룹별 |
스위치당 |
|---|---|
1 x100Gbps |
24 x 100Gbps |
3 x 40Gbps |
72 x 40Gbps |
10Gbps 12개 |
288 x 10Gbps |
각 6XQSFP+ 소켓의 두 번째 및 여섯 번째 포트는 다음을 지원하도록 구성할 수 있습니다.
28Gbps QSFP28 옵티컬 트랜시버 및 100Gbps 액티브 옵티컬 케이블(AOC)을 사용하는 100기가비트 이더넷. QSFP28 트랜시버가 소켓 아래에 미세한 검은색 선으로 표시된 포트에 삽입되고 포트가 100기가비트 이더넷용으로 구성되면 인접한 두 개의 포트가 비활성화되고 QSFP28은 100기가비트 이더넷에 대해 활성화됩니다.
QSFP+ 옵티컬 트랜시버 또는 40Gbps DAC(Direct Attach Copper) 케이블을 사용하는 40기가비트 이더넷
DACBO(DAC 브레이크아웃 케이블)를 사용하는 10기가비트 이더넷. 채널화를 위해 구성된 경우 브레이크아웃 케이블은 40기가비트 이더넷 포트를 4개의 독립적인 10기가비트 이더넷 포트로 변환합니다. 포트 그룹의 인접한 QSFP+ 포트 2개도 동시에 채널화를 위해 구성됩니다. 채널화를 위해 단일 포트를 구성할 수 없습니다.
스위치 포트
24개의 QSFP28 포트는 각각 다음을 지원합니다.
100기가비트 이더넷 QSFP28 트랜시버
100기가비트 이더넷 활성 광 케이블(AOC)
40기가비트 이더넷 QSFP+ 트랜시버
40기가비트 이더넷 QSFP+ DAC 케이블
40기가비트 이더넷 QSFP+ - 10기가비트 이더넷 SFP+ DACBO(Direct Attach Copper Breakout) 케이블
나머지 포트는 다음을 지원합니다.
40기가비트 이더넷 QSFP+ 트랜시버
40기가비트 이더넷 QSFP+ DAC 케이블
40기가비트 이더넷 QSFP+ - 10기가비트 이더넷 SFP+ DACBO 케이블
10기가비트 이더넷 SFP+ 트랜시버
10기가비트 이더넷 DAC 케이블
100Gbps 작동 및 구성
QFX10002의 6XQSFP 케이지에 있는 두 번째 및 여섯 번째 포트마다 QSFP28 트랜시버를 사용하여 100기가비트 이더넷을 지원합니다. 이러한 100기가비트 이더넷 포트는 100기가비트 이더넷 또는 40기가비트 이더넷으로 작동하지만 기본적으로 40기가비트 이더넷으로 인식됩니다. 6XQSFP+ 케이지의 클로즈업 보기는 그림 8 을 참조하십시오. 100기가비트 이더넷은 포트 아래에 가는 검은색 선으로 표시됩니다. 그림 9를 참조하십시오. 40기가비트 이더넷 트랜시버를 100기가비트 이더넷 포트에 삽입하면 포트는 40기가비트 이더넷 포트 속도를 인식합니다. 그러나 100기가비트 이더넷 트랜시버가 포트에 삽입되면 트랜시버가 자동으로 인식되지 않고 명령 출력 show chassis hardware 에 표시되지 않습니다. 표시된 포트에서 100기가비트 이더넷을 활성화하려면 명령을 사용합니다 set chassis fpc . 예를 들어, 100Gbps 속도에 대해 포트 71을 활성화하려면:
[edit] user@switch# set chassis fpc 0 pic 0 port 71 speed 100g
그런 다음 포트는 100기가비트 이더넷 속도를 인식하고 인접한 40기가비트 이더넷 포트 2개를 비활성화합니다. 그림 10을 참조하십시오.
그림 8 은 QFX10002-72Q에 대한 QSFP+ 포트의 위치를 보여줍니다.
40기가비트 이더넷입니다.
아래에 검은색 선으로 표시됩니다.
40Gbps 채널화
40기가비트 이더넷 포트는 독립적으로 작동하거나 다음 두 개의 연속 포트와 함께 번들로 작동할 수 있으며 포트 그룹으로 12개의 10기가비트 이더넷 포트에 채널화할 수 있습니다. 100기가비트 채널화와 마찬가지로 각 6XQSFP 케이지의 첫 번째와 네 번째 포트만 포트 그룹을 채널화하는 데 사용할 수 있습니다( 그림 11 참조). 명령을 사용하여 set chassis fpc pic port channel-speed 포트 그룹을 구성해야 합니다. 예를 들어, 첫 번째 스위치 포트를 채널화하려면 명령을 사용합니다 set chassis fpc 0 pic 0 port 1 channel-speed 10g .
채널화
포트 매핑
표 7 에는 포트에 사용할 수 있는 조합이 표시되어 있습니다. 대부분의 100기가비트 이더넷 트랜시버 포트는 업링크로 사용됩니다. QFX10002에서 포트는 기본적으로 활성화되며 기본 구성은 포트를 기본 VLAN에 추가합니다.
포트 번호 |
4X10 기가비트 채널화 포트 |
4X10 기가비트 채널화 포트 그룹 |
40기가비트 이더넷(기본값) |
100기가비트 이더넷 |
100기가비트 이더넷 비활성화 |
|---|---|---|---|---|---|
0 |
✓ |
✓ |
✓ |
– |
– |
1 |
✓ |
✓ |
✓ |
0, 2 |
|
2 |
✓ |
✓ |
– |
– |
|
3 |
✓ |
✓ |
✓ |
– |
– |
4 |
✓ |
✓ |
– |
– |
|
5 |
✓ |
✓ |
✓ |
3, 4 |
|
6 |
✓ |
✓ |
✓ |
– |
– |
7 |
✓ |
✓ |
✓ |
6, 8 |
|
8 |
✓ |
✓ |
– |
– |
|
9 |
✓ |
✓ |
✓ |
– |
– |
10 |
✓ |
✓ |
– |
– |
|
11 |
✓ |
✓ |
✓ |
9, 10 |
|
12 |
✓ |
✓ |
✓ |
– |
– |
13 |
✓ |
✓ |
✓ |
12, 14 |
|
14 |
✓ |
✓ |
– |
– |
|
15 |
✓ |
✓ |
✓ |
– |
– |
16 |
✓ |
✓ |
– |
– |
|
17 |
✓ |
✓ |
✓ |
15, 16 |
|
18 |
✓ |
✓ |
✓ |
– |
– |
19 |
✓ |
✓ |
✓ |
18, 20 |
|
20 |
✓ |
✓ |
– |
– |
|
21 |
✓ |
✓ |
✓ |
– |
– |
22 |
✓ |
✓ |
– |
– |
|
23 |
✓ |
✓ |
✓ |
21, 22 |
|
24 |
✓ |
✓ |
✓ |
– |
– |
25 |
✓ |
✓ |
✓ |
24, 26 |
|
26 |
✓ |
✓ |
– |
– |
|
27 |
✓ |
✓ |
✓ |
– |
– |
28 |
✓ |
✓ |
– |
– |
|
29 |
✓ |
✓ |
✓ |
27, 28 |
|
30 |
✓ |
✓ |
✓ |
– |
– |
31 |
✓ |
✓ |
✓ |
30, 32 |
|
32 |
✓ |
✓ |
– |
– |
|
33 |
✓ |
✓ |
✓ |
– |
– |
34 |
✓ |
✓ |
– |
– |
|
35 |
✓ |
✓ |
✓ |
33, 34 |
|
36 |
✓ |
✓ |
✓ |
– |
– |
37 |
✓ |
✓ |
✓ |
36, 38 |
|
38 |
✓ |
✓ |
– |
– |
|
39 |
✓ |
✓ |
✓ |
– |
– |
40 |
✓ |
✓ |
– |
– |
|
41 |
✓ |
✓ |
✓ |
39, 40 |
|
42 |
✓ |
✓ |
✓ |
– |
– |
43 |
✓ |
✓ |
✓ |
42, 44 |
|
44 |
✓ |
✓ |
– |
– |
|
45 |
✓ |
✓ |
✓ |
– |
– |
46 |
✓ |
✓ |
– |
– |
|
47 |
✓ |
✓ |
✓ |
45, 46 |
|
48 |
✓ |
✓ |
✓ |
– |
– |
49 |
✓ |
✓ |
✓ |
48, 50 |
|
50 |
✓ |
✓ |
– |
– |
|
51 |
✓ |
✓ |
✓ |
– |
– |
52 |
✓ |
✓ |
– |
– |
|
53 |
✓ |
✓ |
✓ |
51, 52 |
|
54 |
✓ |
✓ |
✓ |
– |
– |
55 |
✓ |
✓ |
✓ |
54, 56 |
|
56 |
✓ |
✓ |
– |
– |
|
57 |
✓ |
✓ |
✓ |
– |
– |
58 |
✓ |
✓ |
– |
– |
|
59 |
✓ |
✓ |
✓ |
57, 58 |
|
60 |
✓ |
✓ |
✓ |
– |
– |
61 |
✓ |
✓ |
✓ |
60, 62 |
|
62 |
✓ |
✓ |
– |
– |
|
63 |
✓ |
✓ |
✓ |
– |
– |
64 |
✓ |
✓ |
– |
– |
|
65 |
✓ |
✓ |
✓ |
63, 64 |
|
66 |
✓ |
✓ |
✓ |
– |
– |
67 |
✓ |
✓ |
✓ |
66, 68 |
|
68 |
✓ |
✓ |
– |
– |
|
69 |
✓ |
✓ |
✓ |
– |
– |
70 |
✓ |
✓ |
– |
– |
|
71 |
✓ |
✓ |
✓ |
69, 70 |
채널화된 포트만 10G 포트로 구성할 수 있습니다.
QFX10002 네트워크 포트 LED
각 QFX10002 QSFP+ 포트는 단일 양색 LED를 사용하여 링크 상태 및 활동을 표시합니다. 이러한 삼각형 모양의 LED의 예는 그림 12 를 참조하십시오.
또한 동일한 단일 이중 색상 LED는 인터페이스가 구성되고 광 분할 케이블 또는 구리 DACBO 케이블을 사용하여 10기가비트 이더넷 포트에 연결되었음을 나타냅니다.
스위치에 있는 CPLD(Complex Programmable Logic Device)의 펌웨어 레벨과 스위치에서 실행되는 Junos 릴리스 레벨에 따라 황색 LED 동작에 약간의 차이가 있습니다. Junos 릴리스 수준을 결정하려면 명령을 사용합니다 show version . 스위치의 CPLD를 확인하려면 명령을 사용합니다 show chassis firmware . 예를 들어:
root@> show chassis firmware
Part Type Version
FPC 0 U-Boot ***
loader FreeBSD/i386 bootstrap loader 1.2
BIOS V0018.2U
EC FPGA 2.3
MAIN_CPLD 1.10
MEZZ_CPLD 1.10
RE FPGA 2.4
root@>
QSFP+ LED를 해석하는 방법은 표 8 을 참조하십시오.
색 |
상태 |
묘사 |
|---|---|---|
꺼짐 |
끄기 |
포트가 관리상 비활성화되었거나, 전원이 공급되지 않거나, 링크가 다운되었거나, 트랜시버가 없습니다. 모든 하위 채널이 비활성화됩니다. |
녹색 |
꾸준히 |
링크가 설정됩니다. 채널화되면 모든 하위 채널이 작동합니다. 채널화되지 않은 경우 활동이 없음을 나타냅니다. |
느리게 깜박임(250ms 켜짐 및 1750ms 꺼짐) |
포트에서 비콘 기능이 활성화되었습니다. |
|
깜박임(500ms 켜짐 및 500ms 꺼짐) |
채널화되면 4개 채널 모두 작동 중입니다. 채널화되지 않은 경우 포트가 40기가비트 또는 100기가비트 모드에서 작동 및 활성 상태임을 나타냅니다. |
|
호박 |
꾸준히
|
Junos 릴리스 15.1X53-D21 이상 및 CPLD 버전 V1.16 이상: 하나 이상의 브레이크아웃 연결(하위 채널)이 작동 중입니다. 그러나 모든 하위 채널이 작동 중인 것은 아니며 포트 활동도 없습니다. |
| Junos 릴리스 15.1X53-D10 - 15.1X53-D20 및 CPLD 버전 V1.10의 경우: 노란색 LED가 켜져 있지 않습니다. |
||
깜박이 |
하나 이상의 브레이크아웃 연결(하위 채널)이 작동 중입니다. 하나 이상의 하위 채널에 활동이 있지만 모든 연결이 활성 상태이지는 않습니다. |
