이 페이지에서


SRX1500을 전원에 연결

SRX1500 서비스 게이트웨이 접지하기 위한 필수 도구 및 부품

서비스 게이트웨이를 구축하고 전원을 공급하려면 다음 도구가 필요합니다.

  • Phillips(+) 스크루 드라이버, 숫자 1 및 2

  • 정전기 방전(ESD) 접지 손목 스트랩

  • 와이어 커터

SRX1500 방화벽 접지 케이블 연결

접지 케이블을 지면에 연결한 다음 2개의 #10-32, 0.5인치 길이의 접지 나사를 사용하여 디바이스 후면 패널에 있는 섀시 접지 지점에 연결하여 서비스 게이트웨이를 접지합니다. 제한된 액세스 위치에 SRX1500을 설치하고 섀시가 항상 올바르게 접지되었는지 확인해야 합니다. SRX1500에는 섀시에 2개의 구멍 보호 접지 터미널이 있습니다. 그림 1을 참조하십시오. 모든 상황에서 이 접지 연결을 사용하여 섀시를 접지합니다. AC 전원 시스템의 경우, AC 전원 코드의 접지 와이어와 2홀 접지 러그 연결도 사용해야 합니다. 이 테스트된 시스템은 2구구 보호 접지 터미널을 통해 모든 적용 가능한 EMC 규제 요건을 충족하거나 초과합니다.

다음 항목을 제공해야 합니다.

  • 10~32번, 0.5인치 길이의 접지 나사 2개

  • 접지 케이블

  • 케이블 러그(예: Panduit LCC6-10A-L)

주의:

서비스 게이트웨이에 전력을 연결하기 전에 면허를 취득한 전기 기술자는 귀하가 공급하는 접지 및 전원 케이블에 케이블 러그를 연결해야 합니다. 러그가 잘못 연결된 케이블은 서비스 게이트웨이를 손상시킬 수 있습니다(예: 단락을 유발함).

서비스 게이트웨이를 구축하려면 다음을 수행합니다.

  1. ESD(전기 방전) 접지 스트랩을 맨 손목에 연결하고 스트랩을 섀시의 ESD 지점에 연결합니다. 자세한 내용은 정전기 방전 손상 방지를 참조하십시오.
  2. 접지 연결이 만들어지기 전에 모든 접지 표면이 깨끗하고 밝은 마무리로 이루어지도록 합니다.
  3. 접지 케이블을 적절한 지면에 연결합니다.
  4. 접지 케이블 러그를 접지 지점(10~32번, 0.5인치 길이의 접지 나사 크기)에 놓습니다.

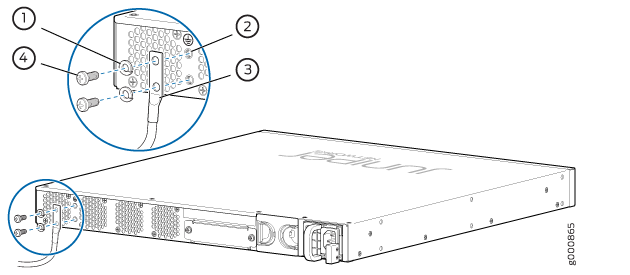

    그림 1: 접지 케이블을 SRX1500 방화벽 Connecting the Grounding Cable to the SRX1500 Firewall 에 연결
  5. 접지 케이블 러그를 접지점으로 고정하고 먼저 워셔로 고정한 다음 나사로 고정하십시오.
  6. 접지 케이블을 드레스하고 서비스 게이트웨이 구성 요소에 대한 액세스를 터치하거나 차단하지 않으며 사람들이 여행 할 수있는 곳을 드레이프하지 않는지 확인합니다.

SRX1500 방화벽을 AC 전원 공급장치에 연결

주의:

동일한 서비스 게이트웨이 내에서 AC 및 DC 전원 공급 장치를 혼합하지 마십시오. 디바이스 손상이 발생할 수 있습니다.

AC 전원의 전원 코드를 전원 공급장치에 있는 AC 어플라이언스 입구에 연결하여 AC 전원을 서비스 게이트웨이에 연결합니다.

서비스 게이트웨이를 AC 전원 공급장치에 연결하려면 다음을 수행합니다.

  1. ESD(전기 방전) 접지 스트랩을 맨 손목에 연결하고 스트랩을 섀시 전면의 ESD 지점에 연결합니다.
  2. 전원 코드의 어플라이언스 커플러 끝을 전원 공급장치의 어플라이언스 인렛에 삽입합니다.
  3. 전원 코드 플러그를 외부 AC 전원 소켓에 삽입합니다.
    참고:

    각 전원 공급 장치를 전용 AC 전원 피드 및 전용 외부 서킷 브레이커에 연결해야 합니다. 최소 15A(250VAC)를 사용하거나 로컬 코드에서 허용하는 대로 사용하는 것이 좋습니다.

  4. 전원 코드를 적절하게 차려입습니다. 전원 코드가 공기 배출을 차단하지 않고 서비스 게이트웨이 구성 요소에 대한 액세스가 차단되지 않는지 또는 사람들이 여행을 할 수 있는 커튼을 치지 않는지 확인합니다.
참고:

서비스 게이트웨이는 정상적인 작동 중에 지구 지면에 연결되어야 합니다. 서비스 게이트웨이를 지면에 연결하기 위해 섀시 측면의 보호 접지 터미널이 제공됩니다.
주의:

전력 연결을 위해 서지 보호기를 사용하는 것이 좋습니다.

SRX1500 방화벽을 DC 전원 공급장치에 연결

외부 DC 전원의 전원 케이블을 전원 공급장치 면판의 터미널 스터드에 연결하여 DC 전원을 서비스 게이트웨이에 연결합니다.

경고:

EMI(안전 및 전자기 간섭) 요구 사항을 충족하고 적절한 작동을 보장하려면 전원을 연결하기 전에 서비스 게이트웨이 섀시를 올바르게 접지해야 합니다. 지침 은 SRX1500 서비스 게이트웨이 접지 케이블 연결을 참조하십시오.
경고:

다음 절차를 수행하기 전에 DC 서킷에서 전원이 제거되었는지 확인합니다. 모든 전원이 꺼지도록 하려면 DC 서킷을 서비스하는 패널 보드에서 서킷 브레이커를 찾고, 서킷 브레이커를 OFF 위치(0)로 전환하고, OFF 위치의 서킷 차단기의 스위치 핸들을 테이프로 태피합니다.
주의:

동일한 서비스 게이트웨이 내에서 AC 및 DC 전원 공급 장치를 혼합하지 마십시오. 서비스 게이트웨이 손상이 발생할 수 있습니다.
주의:

서비스 게이트웨이에 전력을 연결하기 전에 면허를 취득한 전기 기술자는 사용하는 접지 및 전원 케이블에 적절한 케이블 러그를 연결해야 합니다. 잘못 연결된 러그 케이블은 디바이스를 손상시킬 수 있습니다(예: 단락을 유발함).

DC 소스 전원 케이블을 각 전원 공급장치의 서비스 게이트웨이에 연결하려면 다음을 수행합니다.

  1. 전용 시설 서킷 브레이커를 분리합니다. DC 전원 케이블 리드의 전압이 0V이고 설치 중에 케이블 리드가 활성화될 가능성이 없는지 확인합니다.
  2. 전원 케이블 주변에 열 수축 튜빙 격리 장치를 설치합니다.

    1. 튜빙을 러그 배럴에 연결된 케이블 부분 위로 밀어 넣습니다. 튜빙이 와이어의 끝과 연결된 러그의 배럴을 덮도록 합니다.

    2. 열총으로 튜빙을 줄입니다. 케이블 주위가 좁아지도록 튜빙의 모든 면을 고르게 가열합니다.

      참고:

      튜빙을 과열시키지 마십시오.

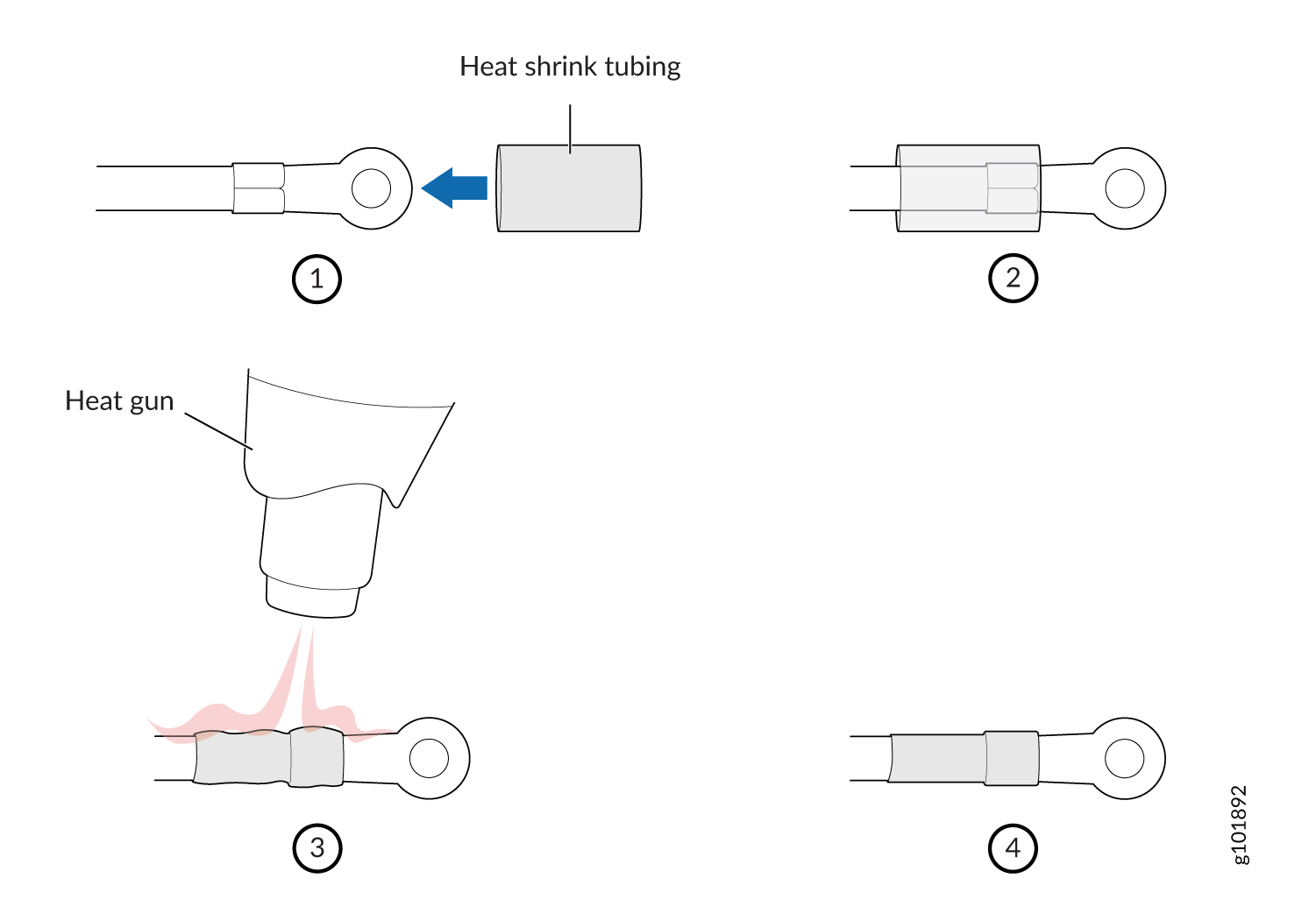

      그림 2 는 열 수축 튜빙 설치 방법을 보여줍니다.

      그림 2: 열 수축 튜빙 설치 How to Install Heat-Shrink Tubing 방법
  3. 면판의 터미널 스터드를 보호하는 명확한 플라스틱 커버를 제거합니다.
  4. DC 전원 케이블이 전원 공급 장치를 연결하기 전에 올바르게 레이블이 지정되었는지 확인합니다.

    반환이 배터리 플랜트의 섀시 지면에 연결되는 일반적인 전력 분배 방식에서 멀티메터로 섀시 지면에 대한 -48V 및 RTN DC 케이블의 옴 출력을 확인할 수 있습니다. 섀시 지면에 매우 큰 저항 (개방형 회로를 나타 내는)을 가진 케이블은 -48V이며, 매우 낮은 저항 (폐쇄 회로를 나타 내는)을 가진 케이블은 RTN이 될 것입니다.

    주의:

    전력 연결이 적절한 극성을 유지하도록 해야 합니다. 전원 케이블은 극성을 나타내기 위해 레이블(+) 및 (–) 레이블이 지정될 수 있습니다. DC 전원 케이블에 대한 표준 색상 코딩은 없습니다. 사이트의 외부 DC 전원에서 사용되는 색상 코딩은 각 전원 공급장치의 터미널 스터드에 연결된 전원 케이블의 리드에 대한 색상 코딩을 결정합니다.
  5. Phillips (+) 스크루 드라이버, 번호 2를 사용하여 터미널에서 나사와 사각형 와셔를 제거하십시오.
  6. 사각형 와셔와 나사로 각 전원 케이블 러그를 터미널에 고정합니다. 각 나사에 23 in.lb(2.6 Nm) ~ 25 in.lb(2.8 Nm) 토크를 적용합니다.

    • 각 양의(+) DC 소스 전원 케이블 러그를 RTN(반환) 터미널에 보호합니다.

    • 각 음수(–) DC 소스 전원 케이블 러그를 -48V(입력) 터미널로 보호합니다.

  7. 면판의 터미널 스터드 위에 있는 명확한 플라스틱 커버를 대체하십시오.
  8. 전원 케이블이 올바르게 연결되어 있는지, 서비스 게이트웨이 구성 요소에 대한 액세스를 만지거나 차단하지 않는지, 그리고 여행 위험을 유발하지 않는지 확인합니다.
  9. 하나를 설치하는 경우 두 번째 전원 공급장치에 대해 1 ~ 8 단계를 반복합니다.
참고:

서비스 게이트웨이에 전원이 공급되지 않으면 전원 켜기/전원 차단 상태가 유지됩니다. 예를 들어, 디바이스가 있는 동안 서비스 게이트웨이의 전원이 손실되면 전원이 반환될 때 디바이스는 여전히 켜진 상태입니다.

SRX1500 서비스 게이트웨이 전원 공급

서비스 게이트웨이에서 전원을 공급하려면 다음을 수행합니다.

  1. 전원 공급 장치를 디바이스에 연결되었는지 확인합니다.
  2. 전원 공급 장치 어댑터의 플러그를 AC 또는 DC 전원 소켓에 삽입합니다.

    1. AC 전원 공급장치 사용 — 전원 코드의 어플라이언스 커플러 끝을 전원 공급장치의 어플라이언스 입구에 삽입하고 전원 코드 플러그를 외부 AC 전원 소켓에 넣습니다.

    2. DC 전원 공급장치 사용: DC 전원 케이블을 A+ 및 A- 터미널과 다른쪽 끝에 외부 DC 전원에 연결합니다. DC 전원이 2개 있고 서비스 게이트웨이에 A/B 피드 이중화를 구축하려는 경우 DC 전원 케이블을 B+ 및 B- 터미널 및 다른쪽 끝에 외부 DC 전원에 연결합니다.

      주의:

      전력 연결이 적절한 극성을 유지하도록 해야 합니다. 전원 케이블은 극성을 나타내기 위해 레이블(+) 및 (–) 레이블이 지정될 수 있습니다. DC 전원 케이블에 대한 표준 색상 코딩은 없습니다. 사이트의 외부 DC 전원이 사용하는 색상 코딩은 전원 공급장치의 터미널에 연결된 전원 케이블의 리드에 대한 색상 코딩을 결정합니다.

  3. AC 또는 DC 전원 리셉터클에 대한 전원을 켭니다.

전원 공급 장치가 시작 시퀀스를 완료하면 디바이스가 자동으로 시작됩니다. PWR LED(섀시의 전면 패널)는 시작 시 켜지고 서비스 게이트웨이가 정상적으로 작동할 때 견고하게 유지됩니다.

SRX1500 방화벽 전원 공급

디바이스의 전원을 끄려면 디바이스 전면의 전원 버튼을 누르고 10초 동안 고정합니다. 서비스 게이트웨이에서 전원을 완전히 제거하려면 AC 전원 코드 또는 DC 전원 공급 장치 케이블의 플러그를 뽑습니다.

참고:

Graceful Shutdown은 SRX1500 방화벽에서 지원되지 않습니다.

전원 공급장치의 전원을 끄면, 전원을 다시 켜기 전에 적어도 60초간 기다려야 합니다. 전원 공급장치의 전원을 공급한 후 꺼지기 전에 적어도 10초간 기다려야 합니다.

시스템이 완전히 전원을 끄고 전원 공급 장치를 켜면 전원 공급 장치가 시작 시퀀스를 완료하면 서비스 게이트웨이가 시작됩니다. 서비스 게이트웨이가 시작 작업을 마치고 시스템의 전원을 다시 꺼야 하는 경우 먼저 명령을 실행합니다 request system halt .

참고:

SRX1500 방화벽의 전원을 끄더라도 전원 공급장치의 팬이 계속 회전합니다. 팬을 중지하려면 전원 공급 장치에서 전원 코드를 제거합니다. 팬들은 몇 초 만에 멈춥다.

전원 공급 장치를 끄면 전원 공급장치가 정상적으로 작동하고 있음을 나타내는 전원 LED(섀시의 전면 패널) 및 명령 디스플레이와 show chassis 같은 상태 표시기에서 최대 60초가 걸릴 수 있습니다. 처음 60초 동안 표시되는 오류 지표는 무시합니다.
