Junos Fusion 프로바이더 에지 구성 요소 이해
이 주제는 Junos Fusion 프로바이더 에지의 구성 요소에 대해 설명합니다.
이 주제는 다음과 같습니다.
Junos Fusion 토폴로지
Junos Fusion 토폴로지는 어그리게이션 디바이스와 여러 위성 디바이스로 구성됩니다. 각 위성 디바이스는 어그리게이션 디바이스에 하나 이상의 연결을 가지고 있습니다. 위성 장치는 네트워크 트래픽을 송수신하는 인터페이스를 제공합니다. 네트워크 트래픽은 Junos Fusion 내의 어그리게이션 디바이스를 통해 전달될 수 있습니다.

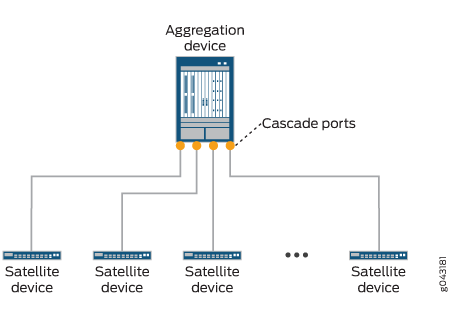

Junos Fusion 토폴로지의 그림은 그림 1 을 참조하십시오.
위성 디바이스와 어그리게이션 디바이스는 여러 내부 위성 관리 프로토콜을 사용하여 Junos Fusion의 컨트롤 플레인을 유지 관리합니다. Junos Fusion은 IEEE 802.1BR 표준을 지원합니다.
어그리게이션 디바이스는 Junos Fusion의 모든 디바이스에 대한 단일 관리 지점의 역할을 합니다. Junos Fusion의 모든 위성 디바이스 인터페이스에 대한 인터페이스 구성을 비롯한 모든 Junos Fusion 관리는 어그리게이션 디바이스에서 처리합니다. 어그리게이션 디바이스는 전체 Junos Fusion을 위해 Junos OS 소프트웨어를 실행하며, 위성 디바이스의 인터페이스는 어그리게이션 디바이스에서 구성되며 어그리게이션 디바이스에서 실행되는 Junos OS 버전에서 지원되는 지원 기능을 지원합니다.
어그리게이션 디바이스
어그리게이션 디바이스:
각 위성 디바이스에 하나 이상의 연결이 있습니다.
전체 Junos Fusion에 대해 Junos OS 소프트웨어를 실행합니다.
전체 Junos Fusion을 관리합니다. 모든 Junos Fusion 구성 관리는 새틀라이트 디바이스 인터페이스의 인터페이스 구성을 포함하여 어그리게이션 디바이스에서 처리됩니다.
Junos Fusion 프로바이더 에지의 어그리게이션 디바이스에 대한 하드웨어 사양은 Junos Fusion 프로바이더 에지 소프트웨어 및 하드웨어 요구 사항 이해에 대해 자세히 설명합니다.
위성 디바이스
위성 디바이스:
위성 디바이스로 변환된 후 위성 소프트웨어 버전을 실행합니다.
어그리게이션 디바이스에 하나 이상의 직접 연결이 있습니다.
Junos Fusion의 트래픽을 송수신할 수 있는 네트워크 인터페이스를 제공합니다.
어그리게이션 디바이스에 의해 관리 및 구성됩니다.
Junos Fusion 프로바이더 에지의 위성 디바이스에 대한 하드웨어 사양은 Junos Fusion 프로바이더 에지 소프트웨어 및 하드웨어 요구 사항 이해에 대해 자세히 설명합니다.
캐스케이드 포트
캐스케이드 포트는 연결된 위성 디바이스로부터 제어 및 네트워크 트래픽을 송수신하는 어그리게이션 디바이스의 포트입니다. Junos Fusion의 위성 디바이스와 어그리게이션 디바이스 사이를 지나는 모든 트래픽은 계단식 포트를 통과합니다.
어그리게이션 디바이스를 위성 디바이스에 연결하는 링크에는 링크의 각 끝에 인터페이스가 있습니다. 링크의 어그리게이션 디바이스 끝의 인터페이스는 계단식 포트입니다. 링크의 위성 디바이스 끝에 있는 인터페이스는 업링크 포트입니다.
위성 디바이스는 어그리게이션 디바이스에서 위성 디바이스로 연결되는 링크 끝에 있는 인터페이스를 구성하여 Junos Fusion에 추가됩니다.
캐스케이드 포트는 일반적으로 10Gbps SFP+ 인터페이스 또는 40Gbps QSFP+ 인터페이스에만 국한되지 않지만, 위성 디바이스에 연결하는 어그리게이션 디바이스의 모든 인터페이스는 캐스케이드 포트로 변환될 수 있습니다.
Junos Fusion의 계단식 포트 위치는 그림 2에 설명되어 있습니다.
Junos Fusion 프로바이더 에지의 캐스케이드 포트에 대한 하드웨어 사양은 Junos Fusion 프로바이더 에지 소프트웨어 및 하드웨어 요구 사항 이해에 대해 자세히 설명합니다.
업링크 포트
업링크 포트는 어그리게이션 디바이스에 대한 연결을 제공하는 위성 디바이스의 물리적 인터페이스입니다. 어그리게이션 디바이스로 전송되는 위성 디바이스의 모든 네트워크 및 제어 트래픽은 위성 디바이스의 업링크 포트에서 전송되거나 수신됩니다.
어그리게이션 디바이스를 위성 디바이스에 연결하는 링크에는 링크의 각 끝에 인터페이스가 있습니다. 링크의 어그리게이션 디바이스 끝의 인터페이스는 계단식 포트입니다. 링크의 위성 디바이스 끝에 있는 인터페이스는 업링크 포트입니다.
링크의 어그리게이션 디바이스 끝에 캐스케이드 포트가 구성되면 업링크 포트가 자동으로 생성됩니다.
단일 위성 디바이스가 어그리게이션 디바이스에 대한 여러 업링크 포트 연결을 지원합니다. 단일 어그리게이션 디바이스에 대한 여러 업링크 포트 연결은 위성 디바이스에서 어그리게이션 디바이스 연결에 대한 이중화 및 추가 대역폭을 제공합니다.
업링크 포트는 일반적으로 10Gbps SFP+ 인터페이스 또는 40Gbps QSFP+ 인터페이스에만 국한되지는 않지만, 위성 디바이스에 연결하는 어그리게이션 디바이스의 모든 1-Gbps 인터페이스도 캐스케이드 포트로 변환할 수 있습니다.
확장 포트
확장 포트는 Junos Fusion을 위해 네트워크 트래픽을 전송하고 수신하는 위성 디바이스의 네트워크 대면 포트입니다.
확장 포트에서 수신되는 네트워크 트래픽은 적절한 경우 업링크 포트를 통해 어그리게이션 디바이스로 캐스케이드 포트 링크로 전달됩니다.
Junos Fusion의 위성 디바이스에 있는 각 네트워크 대면 포트도 확장 포트입니다. 단일 캐스케이드 포트는 여러 확장 포트와 연결됩니다.
Junos Fusion 패브릭의 FPC 식별자 및 할당 이해
Junos Fusion에서 각 위성 디바이스에는 FPC ID(FPC ID)가 있어야 합니다.
FPC ID는 Junos Fusion 구성, 모니터링 및 유지 보수에 사용됩니다. 인터페이스 이름 - / / port pic 형식을 사용하여 typefpc 식별 - 위성 디바이스가 Junos Fusion에 참여할 때 FPC ID를 변수로 fpc 사용합니다. 예를 들어, 위성 디바이스의 PIC 0에 내장된 포트 2— FPC ID로 101을 사용하는 위성 디바이스의 기가비트 이더넷 인터페이스는 인터페이스 이름으로 사용합니다ge-101/0/2. FPC ID의 유효 범위는 Junos OS Release 14.2에서 100-255이고 Junos OS Release 16.1 이상에서는 65~254입니다.
Junos Fusion은 FPC 식별자를 할당하는 두 가지 방법을 제공합니다.
고유 ID 기반 FPC 식별
연결 기반 FPC 식별
고유 ID 기반 FPC 식별에서 FPC ID는 위성 디바이스의 일련 번호 또는 MAC 주소에 매핑됩니다. 예를 들어 고유 ID 기반 FPC 식별을 사용하여 일련 번호를 ABCDEFGHIJKL FPC ID 110에 할당한 위성 디바이스의 경우 일련 번호 ABCDEFGHIJKL 가 있는 위성 디바이스는 항상 Junos Fusion의 FPC ID 110과 연결됩니다. 일련 번호 ABCDEFGHIJKL 가 있는 위성 디바이스가 다른 캐스케이드 포트를 사용하여 어그리게이션 디바이스에 연결하면 위성 디바이스의 FPC ID는 110으로 유지됩니다.
연결 기반 FPC 식별에서 FPC ID는 캐스케이드 포트에 매핑됩니다. 예를 들어, 연결 기반 FPC 식별을 사용하여 캐스케이드 포트 xe-0/0/2를 사용하여 어그리게이션 디바이스에 연결하는 위성 디바이스에 FPC ID 120을 할당할 수 있습니다. 캐스케이드 포트 xe-0/0/2 에 연결하는 기존 위성 디바이스가 새로운 위성 디바이스로 대체되는 경우, 캐스케이드 포트에 연결된 새로운 위성 디바이스는 FPC ID 120을 가정합니다.
고유 ID 기반 FPC 식별은 [편집 섀시 위성 관리 fpcslot-id] 계층의 일련 번호 또는 시스템 ID 문을 사용하여 구성됩니다.
연결 기반 FPC 식별은 [편집 섀시 위성 관리 fpcslot-id] 계층의 캐스케이드 포트 문을 사용하여 구성됩니다.
FPC 슬롯 ID 없이 잠재 위성 디바이스를 Junos Fusion에 연결하면 FPC ID가 연결될 때까지 잠재 위성 디바이스가 Junos Fusion에 참여하지 않습니다. 출력에는 show chassis satellite unprovision FPC ID 연결 문제로 인해 Junos Fusion에 참여하지 않는 위성 디바이스 목록이 포함됩니다.
Junos Fusion의 소프트웨어 이해
Junos Fusion에서는 어그리게이션 디바이스가 Junos Fusion 내의 모든 구성과 관리를 담당하며 Junos OS 소프트웨어를 실행합니다.
한편 위성 디바이스는 Junos OS 소프트웨어의 기능 세트를 위성 디바이스로 확장하기 위해 내장된 인텔리전스가 있는 위성 소프트웨어를 실행합니다.
Junos OS 및 위성 소프트웨어의 역할은 Junos Fusion 프로바이더 에지의 Understanding Software에 대해 자세히 설명합니다.
Junos Fusion 프로바이더 에지에 대한 소프트웨어 사양은 Junos Fusion 프로바이더 에지 소프트웨어 및 하드웨어 요구 사항 이해에 대해 자세히 설명합니다.
Junos Fusion의 인터페이스 이름 지정 이해하기
Junos OS의 네트워크 인터페이스는 다음과 같이 지정됩니다.
type-fpc / pic / port
Junos Fusion에서는 위성 디바이스의 인터페이스 이름이 이 명명 규칙을 따릅니다. 여기서 다음을 수행합니다.
인터페이스가 type Junos Fusion의 일부가 될 때는 변경되지 않습니다. type 예를 들어 인터페이스의 경우
xe인터페이스가 Junos Fusion에 있는지 여부에 관계없이 유지xe됩니다.Junos Fusion에서 내부적으로 생성된
sd인터페이스를 볼 수 있습니다. 인터페이스는sd업링크 포트에 매핑되며, Junos Fusion은 일부 유형의 트래픽을 처리하는 데 내부적으로 사용됩니다.fpc 사용자 구성 가능한 Junos Fusion의 식별자는 FPC 슬롯 식별자입니다. Junos Fusion 패브릭의 FPC 식별자 및 할당 이해를 참조하십시오.
예를 들어, PIC 0에 내장된 포트 2—확장 포트 역할을 하는 기가비트 이더넷 인터페이스—FPC 슬롯 101로 작동하는 EX4300 스위치에서 다음으로 식별됩니다.
ge-101/0/2
