링크 장애 관리를 위한 원격 루프백

date_range 19-Jan-25

arrow_backward

arrow_forward

이 주제를 사용하여 루프백 모드에서 원격 인터페이스를 설정할 때 발생하는 상황과 원격 루프백을 활성화하는 방법을 이해합니다. LFM에 대해 무중단 라우팅을 활성화하는 방법도 알아볼 수 있습니다.

원격 인터페이스를 루프백 모드로 설정

다음 인터페이스에서 원격 DTE를 루프백 모드로 설정하도록 소프트웨어를 구성할 수 있습니다.

IQ2 및 IQ2-E 기가비트 이더넷 인터페이스
MX 시리즈 라우터 또는 EX 시리즈 스위치의 이더넷 인터페이스

Junos OS는 원격 DTE를 루프백 모드로 전환할 수 있습니다(원격 DTE에서 원격 루프백 모드를 지원하는 경우). 원격 DTE를 루프백 모드로 전환하면 인터페이스는 원격 루프백 요청을 수신하고 인터페이스를 원격 루프백 모드로 전환합니다. 인터페이스가 원격 루프백 모드인 경우 OAM PDU를 제외한 모든 프레임은 프레임을 변경하지 않고 루프백됩니다. OAM PDU는 계속해서 관리 플레인으로 전송되어 처리됩니다.

원격 루프백을 [edit protocol oam ethernet link-fault-management interface interface-name] 구성하려면 계층 수준에서 명령문을 포함합니다remote-loopback.

[edit protocol oam ethernet link-fault-management interface interface-name]
remote-loopback;

원격 DTE를 루프백 모드에서 해제하려면 구성에서 문을 제거합니다 remote-loopback .

로컬 인터페이스에서 원격 루프백 지원 활성화

원격 DTE가 IQ2 및 IQ2-E 기가비트 이더넷 인터페이스와 MX 시리즈 라우터 및 EX 시리즈 스위치의 모든 이더넷 인터페이스에서 로컬 인터페이스를 원격 루프백 모드로 설정하도록 허용할 수 있습니다. 원격 DTE에서 원격 루프백 요청을 보내면 Junos OS는 로컬 인터페이스를 루프백 모드로 전환합니다. 인터페이스가 루프백 모드에 있을 때, OAM PDU를 제외한 모든 프레임은 프레임을 변경하지 않고 루프백됩니다. OAM PDU는 계속해서 관리 플레인으로 전송되어 처리됩니다. 기본적으로 원격 루프백 기능은 사용되지 않습니다.

원격 루프백을 활성화하려면 계층 수준에서 명령문을 포함합니다allow-remote-loopback.[edit protocol oam ethernet link-fault-management interface interface-name negotiation-options]

[edit protocol oam ethernet link-fault-management interface interface-name negotiation-options]
allow-remote-loopback;

주:

OAM 원격 루프백이 활성화되면 데이터 프레임이 손실될 수 있습니다.

백업 라우터에서 이더넷 링크 결함 관리를 위한 논스톱 라우팅 활성화

Junos OS 릴리스 17.3R1부터 GRES(Graceful Routing Engine Switchover)가 구성되면 백업 라우팅 엔진에서도 이더넷 링크 장애 관리 데몬(lfmd)이 실행됩니다. lfmd 데몬이 백업 라우팅 엔진에서도 실행되면 링크 장애 관리 상태가 동기화된 상태로 유지되므로 전환 후 lfmd 데몬이 최소한의 노력을 기울여야 합니다.

백업 라우터에서 이더넷 LFM에 대한 논스톱 라우팅을 활성화하려면,

GRES(Graceful Routing Engine Switchover)를 활성화합니다. 기본적으로 GRES는 비활성화되어 있습니다. GRES를 활성화하려면 [edit chassis redundancy] 계층 수준에 문을 포함합니다graceful-switchover. 기본적으로 Nonstop routing은 비활성화되어 있습니다. GRES를 활성화하면 NSR이 활성화됩니다.
```
[edit chassis redundancy]
user@host# set graceful-switchover
```
라우팅 엔진 구성을 동기화합니다. 기본 라우팅 엔진 구성을 백업과 동기화하려면 [edit system] 계층 수준에 문을 포함합니다synchronize.
```
[edit system]
user@host# set commit synchronize
```
무중단 라우팅을 활성화한 후 구성을 커밋합니다.
```
[edit routing options]
user@host# commit
```

백업 라우터에서 무중단 라우팅이 활성화되어 있는지 확인하려면 운영 모드에서 기본 라우터에서 명령을 사용한 다음 백업 라우터를 사용합니다 show oam ethernet link-fault-management . 동기화를 활성화했기 때문에 기본 라우터와 백업 라우터의 출력이 동일합니다. 그러나 기본 라우터에서 유지 관리하는 통계는 백업 라우터와 동기화되지 않습니다.

content_copy zoom_out_map
{master}
user@host# show oam ethernet link-fault-management ge-0/2/0 detail

content_copy zoom_out_map
Interface: ge-0/2/0
    Status: Running, Discovery state: Send Any
    Transmit interval: 100ms, PDU threshold: 3 frames, Hold time: 300ms
    Peer address: ac:4b:c8:81:90:a4
    Flags:Remote-Stable Remote-State-Valid Local-Stable 0x50
    OAM receive statistics:
      Information: 0, Event: 0, Variable request: 0, Variable response: 0
      Loopback control: 0, Organization specific: 0
    OAM flags receive statistics:
      Critical event: 0, Dying gasp: 0, Link fault: 0
    OAM transmit statistics:
      Information: 0, Event: 0, Variable request: 0, Variable response: 0
      Loopback control: 786, Organization specific: 0
    OAM received symbol error event information:
      Events: 0, Window: 0, Threshold: 0
      Errors in period: 0, Total errors: 0
    OAM received frame error event information:
      Events: 0, Window: 0, Threshold: 0
      Errors in period: 0, Total errors: 0
    OAM received frame period error event information:
      Events: 0, Window: 0, Threshold: 0
      Errors in period: 0, Total errors: 0
    OAM received frame seconds error event information:
      Events: 0, Window: 0, Threshold: 0
      Errors in period: 0, Total errors: 0
    OAM transmitted symbol error event information:
      Events: 0, Window: 0, Threshold: 1
      Errors in period: 0, Total errors: 0
    OAM current symbol error event information:
      Events: 0, Window: 0, Threshold: 1
      Errors in period: 0, Total errors: 0
    OAM transmitted frame error event information:
      Events: 0, Window: 0, Threshold: 1
      Errors in period: 0, Total errors: 0
    OAM current frame error event information:
      Events: 0, Window: 0, Threshold: 1
      Errors in period: 0, Total errors: 0
    Loopback tracking: Enabled, Loop status: Not Found
    Detect LOC: Enabled, LOC status: Not Found
    Remote entity information:
      Remote MUX action: forwarding, Remote parser action: forwarding
      Discovery mode: active, Unidirectional mode: unsupported
      Remote loopback mode: unsupported, Link events: supported
      Variable requests: unsupported
Application profile statistics:
  Profile Name                   Invoked     Executed
  LK_ADJ_LOSS100_1                         1        1
  LK_ADJ_LOSS100_2                         1        0
  LK_ADJ_LOSS100_3                         1        0
  LK_ADJ_LOSS101_1                         1        1
  LK_ADJ_LOSS101_2                         1        0
  LK_ADJ_LOSS101_3                         1        0
  LK_ADJ_LOSS106_1                         0        0
  LK_ADJ_LOSS106_2                         0        0
  LK_ADJ_LOSS106_3                         0        0
  LK_ADJ_LOSS107_1                         0        0
  LK_ADJ_LOSS107_2                         0        0
  LK_ADJ_LOSS107_3                         0        0

content_copy zoom_out_map
{backup}
user@host# show oam ethernet link-fault-management ge-0/2/0 detail

content_copy zoom_out_map
Interface: ge-0/2/0
    Status: Running, Discovery state: Send Any
    Transmit interval: 100ms, PDU threshold: 3 frames, Hold time: 300ms
    Peer address: ac:4b:c8:81:90:a4
    Flags:Remote-Stable Remote-State-Valid Local-Stable 0x50
    OAM receive statistics:
      Information: 0, Event: 0, Variable request: 0, Variable response: 0
      Loopback control: 0, Organization specific: 0
    OAM flags receive statistics:
      Critical event: 0, Dying gasp: 0, Link fault: 0
    OAM transmit statistics:
      Information: 0, Event: 0, Variable request: 0, Variable response: 0
      Loopback control: 786, Organization specific: 0
    OAM received symbol error event information:
      Events: 0, Window: 0, Threshold: 0
      Errors in period: 0, Total errors: 0
    OAM received frame error event information:
      Events: 0, Window: 0, Threshold: 0
      Errors in period: 0, Total errors: 0
    OAM received frame period error event information:
      Events: 0, Window: 0, Threshold: 0
      Errors in period: 0, Total errors: 0
    OAM received frame seconds error event information:
      Events: 0, Window: 0, Threshold: 0
      Errors in period: 0, Total errors: 0
    OAM transmitted symbol error event information:
      Events: 0, Window: 0, Threshold: 1
      Errors in period: 0, Total errors: 0
    OAM current symbol error event information:
      Events: 0, Window: 0, Threshold: 1
      Errors in period: 0, Total errors: 0
    OAM transmitted frame error event information:
      Events: 0, Window: 0, Threshold: 1
      Errors in period: 0, Total errors: 0
    OAM current frame error event information:
      Events: 0, Window: 0, Threshold: 1
      Errors in period: 0, Total errors: 0
    Loopback tracking: Enabled, Loop status: Not Found
    Detect LOC: Enabled, LOC status: Not Found
    Remote entity information:
      Remote MUX action: forwarding, Remote parser action: forwarding
      Discovery mode: active, Unidirectional mode: unsupported
      Remote loopback mode: unsupported, Link events: supported
      Variable requests: unsupported
Application profile statistics:
  Profile Name                   Invoked     Executed
  LK_ADJ_LOSS100_1                         0        0
  LK_ADJ_LOSS100_2                         0        0
  LK_ADJ_LOSS100_3                         0        0
  LK_ADJ_LOSS101_1                         0        0
  LK_ADJ_LOSS101_2                         0        0
  LK_ADJ_LOSS101_3                         0        0
  LK_ADJ_LOSS106_1                         0        0
  LK_ADJ_LOSS106_2                         0        0
  LK_ADJ_LOSS106_3                         0        0
  LK_ADJ_LOSS107_1                         0        0
  LK_ADJ_LOSS107_2                         0        0
  LK_ADJ_LOSS107_3                         0        0

주:

전환 후 문제가 발견되면 특정 세션에 대해 명령을 사용합니다 clear oam ethernet link-fault-management state . 문제가 해결되지 않으면 lfmd 데몬을 다시 시작하십시오.

예: 루프백 지원으로 이더넷 LFM 구성

이 예에서는 프로바이더 에지(PE) 라우터와 고객 에지(CE) 라우터 간에 LFM이 구성됩니다. PE 라우터는 CE 라우터를 원격 루프백 모드로 전환할 수 있습니다. 이를 통해 PE는 에 표시된 그림 1대로 진단 목적으로 CE 라우터로 전송된 모든 트래픽을 루프백할 수 있습니다.

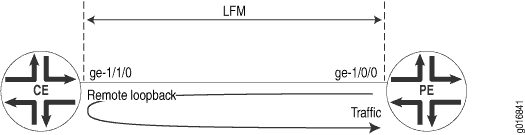

그림 1: 루프백을 지원하는 이더넷 LFM

PE 라우터와 CE 라우터 간에 LFM을 구성하려면:

PE 라우터에서 LFM 루프백을 구성합니다.

content_copy zoom_out_map
[edit]
interfaces ge-1/0/0 {
    unit 0 {
        family inet {
            address 11.11.11.1/24;
        }
    }
}
protocols {
    oam {
        ethernet {
            link-fault-management {
                interface ge-1/0/0 {
                    pdu-interval 1000;
                    pdu-threshold 5;
                    remote-loopback;
                }
            }
        }
    }
}

CE 라우터에서 LFM 루프백을 구성합니다.

content_copy zoom_out_map
[edit]
interfaces ge-1/1/0 {
    unit 0 {
        family inet {
            address 11.11.11.2/24;
        }
    }
}
protocols {
    oam {
        ethernet {
            link-fault-management {
                interface ge-1/1/0 {
                    pdu-interval 1000;
                    pdu-threshold 5;
                    negotiation-options {
                        allow-remote-loopback;
                    }
                }
            }
        }
    }
}

주:

negotiation options allow-remote-loopback 원격 루프백 모드에서 CE 라우터를 제거하기 전에 CE 라우터의 문이 삭제되면 PE 라우터와 CE 라우터 간의 트래픽 플로우가 영향을 받습니다. 따라서 CE 라우터에서 문을 삭제 negotiation-options allow-remote-loopback 하기 전에 PE 라우터에서 문을 삭제합니다remote-loopback.

변경 내역 표

기능 지원은 사용 중인 플랫폼과 릴리스에 따라 결정됩니다. Feature Explorer 를 사용하여 플랫폼에서 기능이 지원되는지 확인하세요.

릴리스

설명

17.3R1

Junos OS 릴리스 17.3R1부터 GRES(Graceful Routing Engine Switchover)가 구성되면 백업 라우팅 엔진에서도 이더넷 링크 장애 관리 데몬(lfmd)이 실행됩니다.
