예: 라우팅 테이블에 접두사의 조건부 설치를 활성화하는 조건부 광고의 라우팅 정책 구성

date_range 19-Jan-25

arrow_backward

arrow_forward

이 예는 BGP 내보내기 정책을 사용하여 라우팅 테이블 내 접두사의 조건부 설치를 구성하는 방법을 보여줍니다.

요구 사항

이 예에서 사용되는 하드웨어 및 소프트웨어 구성 요소는 다음과 같습니다.

M 시리즈 Multiservice 에지 라우터, MX 시리즈 5G 유니버설 라우팅 플랫폼 또는 T 시리즈 코어 라우터
Junos OS 릴리스 9.0 이상

개요

이 예에서는 세 가지 다른 AS(Autonomous System) 내 라우터 3개가 BGP 프로토콜과 연결 및 구성되어 있습니다. 업스트림 라우터인 라우터 라벨링 Internet에는 lo0.0 루프백 인터페이스(172.16.11.1/32, 172.16.12.1/32, 172.16.13.1/32, 172.16.14.1/32, 및 172.16.15.1/32)에 구성된 주소 다섯 개가 있으며, 추가 루프백 주소(192.168.9.1/32)는 라우터 ID로 구성됩니다. 이 주소 여섯 개는 BGP로 내보내어져 Internet에 연결된 라우터의 BGP 라우팅 테이블 콘텐츠를 에뮬레이트하고, North에 광고됩니다.

North 및 South 라우터는 10.0.89.12/30 및 10.0.78.12/30 네트워크를 사용하고, 각각의 루프백 주소에 192.168.7.1 및 192.168.8.1을 각각 사용합니다.

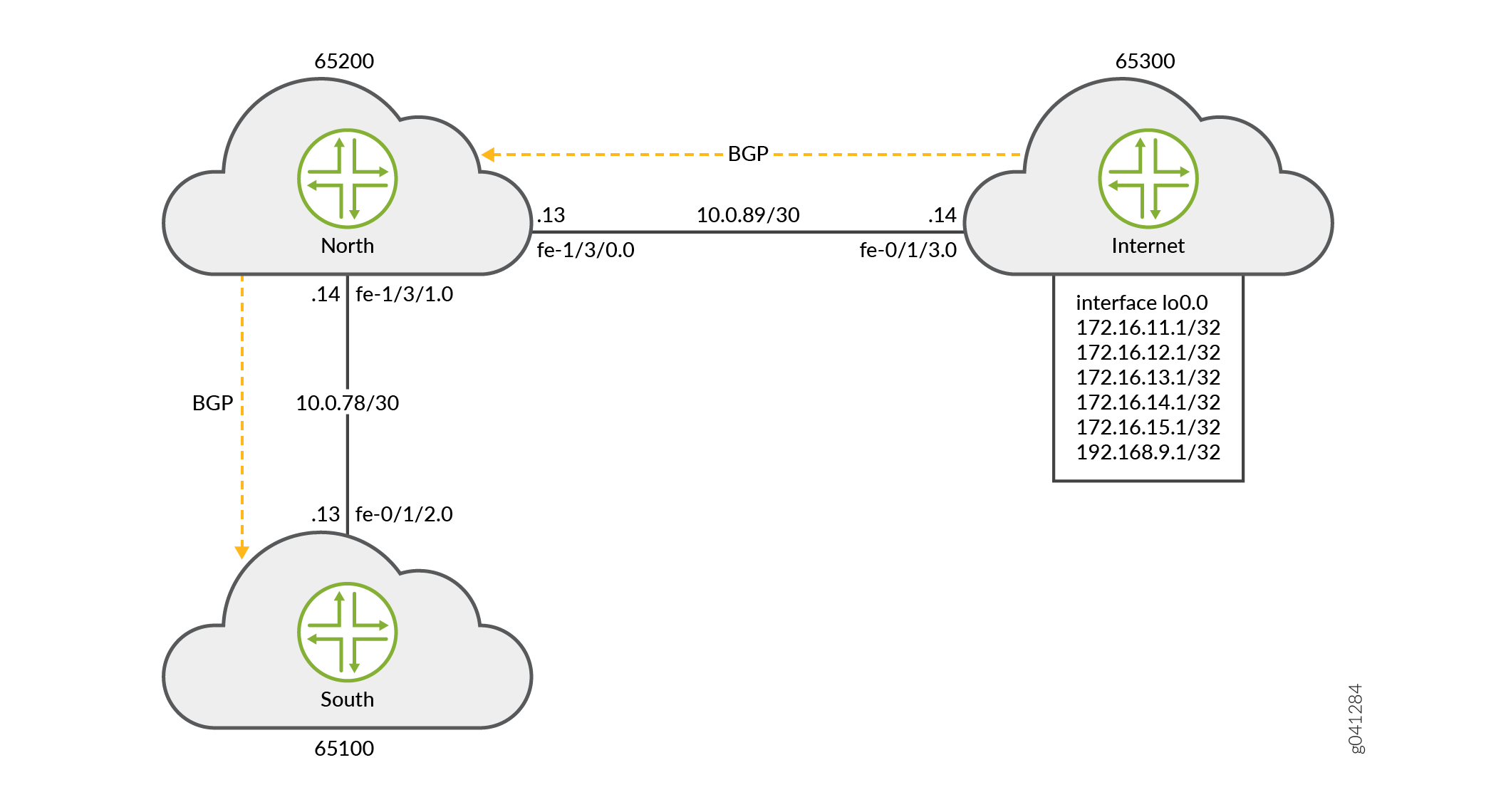

그림 1 본 예제에서 사용되는 토폴로지를 나타냅니다.

그림 1: 접두사의 조건부 설치

라우터 North는 라우터 인터넷에서 라우터 South까지 학습하는 172.16.0.0/16 BGP 경로를 내보냅니다. 이러한 경로는 인터넷 라우터의 도메인이 소유한 경로를 나타낼 수 있습니다. 또한 특정 172.16.11.1/32 경로가 있는 경우, 라우터 North는 또한 기본 경로를 알립니다. 172.16.11.1 경로는 완전한 인터넷 연결을 제공하는 Tier 1 전송 피어링 프로바이더에 대한 인터넷 라우터의 링크를 나타낼 수 있습니다.

라우터 South는 6개의 경로 모두를 수신하지만 라우팅 테이블에 기본 경로와 하나의 다른 특정 경로(172.16.11.1/32)만을 설치해야 합니다.

요약하자면, 이 예는 다음 요구 사항을 충족합니다:

North에서는 모든 172.16/16 접두사를 보냅니다. 또한 inet.0 라우팅 테이블(이 예시에서는 172.16.11.1/32)에 특정 경로가 있는 경우에만 0/0을 South로 보냅니다.
South에서는 라우팅 및 포워딩 테이블에 기본 경로와 172.16.11.1/32 경로를 수락하고 설치합니다. 다른 모든 경로는 삭제합니다. South는 전체 인터넷 라우팅 테이블을 수락할 수 없는 저가형 디바이스일 수 있습니다. 결과적으로 운영자는 South가 기본 경로와 하나의 다른 특정 접두사만 갖기를 원합니다.

첫 번째 요구 사항은 North의 내보내기 정책을 충족합니다:

content_copy zoom_out_map
user@North# show policy-options
policy-statement conditional-export-bgp {
    term prefix_11 {
        from {
            protocol bgp;
            route-filter 172.16.0.0/16 orlonger;
        }
        then accept;
    }
    term conditional-default {
        from {
            route-filter 0.0.0.0/0 exact;
            condition prefix_11;
        }
        then accept;
    }
    term others {
        then reject;
    }
}
condition prefix_11 {
    if-route-exists {
        172.16.11.1/32;
        table inet.0;
    }
}

조건부 내보내기 정책의 논리는 다음과 같이 요약할 수 있습니다: 0/0이 존재하고, 172.16.11.1/32가 존재하면 0/0 접두사를 보냅니다. 이것은 172.16.11.1/32가 존재하지 않으면 0/0을 보내지 않는다는 의미입니다.

두 번째 요구 사항은 South의 가져오기 정책을 충족합니다:

content_copy zoom_out_map
user@South# show policy-options
policy-statement import-selected-routes {
    term 1 {
        from {
            rib inet.0;
            neighbor 10.0.78.14;
            route-filter 0.0.0.0/0 exact;
            route-filter 172.16.11.1/32 exact;
        }
        then accept;
    }
    term 2 {
        then reject;
    }
}

이 예에서 South의 가져오기 정책 결과로 경로 네 개가 삭제됩니다. North의 내보내기 정책이 Internet에서 수신된 모든 경로를 누수하고, South의 가져오기 정책이 이 경로 중 일부를 제외하기 때문입니다.

가져오기 정책(인바운드 경로 필터)이 경로를 거부하고, 트래픽 포워딩에 사용하지 않고, 다른 피어에 대한 광고에 포함하지 않을 수도 있지만, Junos OS에서 이 라우터가 숨겨진 경로로 이 경로들을 유지한다는 것을 이해하는 게 중요합니다. 이 숨겨진 경로는 정책 또는 라우팅 목적으로 사용할 수 없습니다. 그러나 라우터의 메모리 공간을 차지합니다. 경로를 필터링하여 메모리에 보관되고 라우터에서 처리되는 정보 양을 제어하는 서비스 프로바이더는 라우터가 가져오기 정책에 의해 거부된 경로를 완전히 제거하길 원할 수 있습니다.

숨겨진 경로는 show route receive-protocol bgp neighbor-address hidden 명령을 사용하여 볼 수 있습니다. 그런 다음 숨겨진 경로는 [edit protocols bgp]또는 [edit protocols bgp group group-name]계층 수준에서 keep all | none문을 구성하여 라우팅 테이블에서 유지되거나 삭제될 수 있습니다.

BGP 경로 유지 규칙은 다음과 같습니다:

기본값으로 AS 경로가 반복되는 경우를 제외하고 BGP에서 학습된 모든 경로가 유지됩니다. (AS 경로는 로컬 AS를 포함합니다.)
keep all 문을 구성하여, BGP에서 학습된 모든 경로(AS 경로 내 로컬 AS 경로를 포함)가 유지됩니다.
keep none 문을 구성하여, BGP는 피어에게서 수신하거나 가져오기 정책 또는 기타 온전성 검사로 거부된 경로를 버립니다. 이 문이 구성되고 인바운드 정책이 변경되면, Junos OS는 피어가 광고하는 모든 경로를 다시 광고합니다.

keep all 또는 keep none을(를) 구성하고 피어가 경로 새로고침을 지원하면, 로컬 스피커는 새로고침 메시지를 보내고 가져오기 평가를 수행합니다. 이 피어를 위해 세션이 다시 시작하지 않습니다. 피어의 새로고침 지원을 알아보려면 show bgp neighbor명령의 출력에서 Peer supports Refresh capability을(를) 확인하십시오.

경고:

keep all 또는 keep none을(를) 구성하고 피어가 세션 재시작을 지원하지 않으면, 연결된 BGP 세션이 다시 시작합니다(플랩됨).

토폴로지

구성

CLI 빠른 구성
접두사의 조건부 설치 구성
결과

CLI 빠른 구성

이 예를 빠르게 구성하려면, 아래 명령을 복사하여 텍스트 파일로 붙여 넣은 다음 모든 라인브레이크를 제거하고, 네트워크 구성을 일치하는 데 필요한 세부 사항을 바꾸고 [edit] 계층 수준에서 명령을 CLI로 복사해 붙여 넣습니다.

라우터 Internet

content_copy zoom_out_map
set interfaces lo0 unit 0 family inet address 172.16.11.1/32
set interfaces lo0 unit 0 family inet address 172.16.12.1/32
set interfaces lo0 unit 0 family inet address 172.16.13.1/32
set interfaces lo0 unit 0 family inet address 172.16.14.1/32
set interfaces lo0 unit 0 family inet address 172.16.15.1/32
set interfaces lo0 unit 0 family inet address 192.168.9.1/32
set interfaces fe-0/1/3 unit 0 family inet address 10.0.89.14/30
set protocols bgp group toNorth local-address 10.0.89.14
set protocols bgp group toNorth peer-as 65200
set protocols bgp group toNorth neighbor 10.0.89.13
set protocols bgp group toNorth export into-bgp
set policy-options policy-statement into-bgp term 1 from interface lo0.0
set policy-options policy-statement into-bgp term 1 then accept
set routing-options router-id 192.168.9.1
set routing-options autonomous-system 65300

라우터 North

content_copy zoom_out_map
set interfaces fe-1/3/1 unit 0 family inet address 10.0.78.14/30
set interfaces fe-1/3/0 unit 0 family inet address 10.0.89.13/30
set interfaces lo0 unit 0 family inet address 192.168.8.1/32
set protocols bgp group toInternet local-address 10.0.89.13
set protocols bgp group toInternet peer-as 65300
set protocols bgp group toInternet neighbor 10.0.89.14
set protocols bgp group toSouth local-address 10.0.78.14
set protocols bgp group toSouth export conditional-export-bgp
set protocols bgp group toSouth peer-as 65100
set protocols bgp group toSouth neighbor 10.0.78.13
set policy-options policy-statement conditional-export-bgp term prefix_11 from protocol bgp
set policy-options policy-statement conditional-export-bgp term prefix_11 from route-filter 172.16.0.0/16 orlonger
set policy-options policy-statement conditional-export-bgp term prefix_11 then accept
set policy-options policy-statement conditional-export-bgp term conditional-default from route-filter 0.0.0.0/0 exact
set policy-options policy-statement conditional-export-bgp term conditional-default from condition prefix_11
set policy-options policy-statement conditional-export-bgp term conditional-default then accept
set policy-options policy-statement conditional-export-bgp term others then reject
set policy-options condition prefix_11 if-route-exists 172.16.11.1/32
set policy-options condition prefix_11 if-route-exists table inet.0
set routing-options static route 0/0 reject
set routing-options router-id 192.168.8.1
set routing-options autonomous-system 65200

라우터 South

content_copy zoom_out_map
set interfaces fe-0/1/2 unit 0 family inet address 10.0.78.13/30
set interfaces lo0 unit 0 family inet address 192.168.7.1/32
set protocols bgp group toNorth local-address 10.0.78.13
set protocols bgp group toNorth import import-selected-routes
set protocols bgp group toNorth peer-as 65200
set protocols bgp group toNorth neighbor 10.0.78.14
set policy-options policy-statement import-selected-routes term 1 from neighbor 10.0.78.14
set policy-options policy-statement import-selected-routes term 1 from route-filter 172.16.11.1/32 exact
set policy-options policy-statement import-selected-routes term 1 from route-filter 0.0.0.0/0 exact
set policy-options policy-statement import-selected-routes term 1 then accept
set policy-options policy-statement import-selected-routes term 2 then reject
set routing-options router-id 192.168.7.1
set routing-options autonomous-system 65100

접두사의 조건부 설치 구성

단계별 절차

다음 예는 구성 계층에서 다양한 수준의 탐색이 필요합니다. CLI 탐색 관련 정보는 Junos OS CLI 사용자 가이드의 구성 모드에서의 CLI 편집기 사용을 참조하십시오.

접두사의 조건부 설치 구성:

라우터 세 개 사이에 링크를 형성하는 라우터 인터페이스를 구성합니다.

content_copy zoom_out_map
Router Internet
[edit interfaces]
user@Internet# set fe-0/1/3 unit 0 family inet address 10.0.89.14/30

content_copy zoom_out_map
Router North
[edit interfaces]
user@North# set fe-1/3/1 unit 0 family inet address 10.0.78.14/30
user@North# set fe-1/3/0 unit 0 family inet address 10.0.89.13/30

content_copy zoom_out_map
Router South
[edit interfaces]
user@South# set fe-0/1/2 unit 0 family inet address 10.0.78.13/30

라우터 Internet에 루프백 인터페이스 주소 다섯 개를 구성하여 라우터 South의 라우팅 테이블로 가져오게 되는 Internet에서 학습된 BGP 경로를 에뮬레이트하고, 라우터 ID로 구성될 추가 주소(192.168.9.1/32)를 구성합니다.

content_copy zoom_out_map
Router Internet
[edit interfaces lo0 unit 0 family inet]
user@Internet# set address 172.16.11.1/32
user@Internet# set address 172.16.12.1/32
user@Internet# set address 172.16.13.1/32
user@Internet# set address 172.16.14.1/32
user@Internet# set address 172.16.15.1/32
user@Internet# set address 192.168.9.1/32

또한 라우터 North 및 South에 루프백 인터페이스 주소를 구성합니다.

content_copy zoom_out_map
Router North
[edit interfaces lo0 unit 0 family inet]
user@North# set address 192.168.8.1/32

content_copy zoom_out_map
Router South
[edit interfaces lo0 unit 0 family inet]
user@South# set address 192.168.7.1/32

라우터 North에 광고되도록 라우터 South에 정적 기본 경로를 구성합니다.
```
[edit routing-options]
user@North# set static route 0/0 reject
```

라우터 North의 라우팅 테이블에서 접두사를 내보내기 위한 조건을 정의합니다.

content_copy zoom_out_map
[edit policy-options condition prefix_11]
user@North# set if-route-exists 172.16.11.1/32
user@North# set if-route-exists table inet.0

라우터 Internet과 North에서 개별적으로 내보내기 정책( into-bgp 및 conditional-export-bgp)을 정의하여 BGP로 경로를 광고합니다.

주:

내보내기 정책 내 조건 prefix_11(4단계에서 구성)을 참조하십시오.

content_copy zoom_out_map
Router Internet
[edit policy-options policy-statement into-bgp ]
user@Internet# set term 1 from interface lo0.0
user@Internet# set term 1 then accept

content_copy zoom_out_map
Router North
[edit policy-options policy-statement conditional-export-bgp]
user@North# set  term prefix_11 from protocol bgp
user@North# set  term prefix_11 from route-filter 172,16.0.0/16 orlonger
user@North# set  term prefix_11 then accept
user@North# set  term conditional-default from route-filter 0.0.0.0/0 exact
user@North# set  term conditional-default from condition prefix_11
user@North# set  term conditional-default then accept
user@North# set term others then reject

라우터 South에서 가져오기 정책(import-selected-routes)을 정의하여 라우터 North에 의해 광고되는 경로 일부를 라우팅 테이블로 가져옵니다.

content_copy zoom_out_map
[edit policy-options policy-statement import-selected-routes ]
user@South# set term 1 from neighbor 10.0.78.14
user@South# set term 1 from route-filter 172.16.11.1/32 exact
user@South# set term 1 from route-filter 0.0.0.0/0 exact
user@South# set term 1 then accept
user@South# set term 2 then reject

라우터 세 개에 BGP를 구성하여 AS(Autonomous System) 간 접두사의 흐름을 활성화합니다.

주:

접두사 광고를 활성화하기 위해 각 BGP 그룹에 정의된 가져오기 및 내보내기 정책을 적용했는지 확인합니다.

content_copy zoom_out_map
Router Internet
[edit protocols bgp group toNorth]
user@Internet# set local-address 10.0.89.14
user@Internet# set peer-as 65200
user@Internet# set neighbor 10.0.89.13
user@Internet# set export into-bgp

content_copy zoom_out_map
Router North
[edit protocols bgp group toInternet]
user@North# set local-address 10.0.89.13
user@North# set peer-as 65300
user@North# set neighbor 10.0.89.14

content_copy zoom_out_map
[edit protocols bgp group toSouth]
user@North# set local-address 10.0.78.14
user@North# set peer-as 65100
user@North# set neighbor 10.0.78.13
user@North# set export conditional-export-bgp

content_copy zoom_out_map
Router South
[edit protocols bgp group toNorth]
user@South# set local-address 10.0.78.13
user@South# set peer-as 65200
user@South# set neighbor 10.0.78.14
user@South# set import import-selected-routes

라우터 세 개에 대한 라우터 ID 및 AS(Autonomous System) 번호를 구성합니다.

주:

이 예에서 라우터 ID는 라우터의 lo0.0 인터페이스에서 구성된 주소를 기반으로 구성됩니다.

content_copy zoom_out_map
Router Internet
[edit routing options]
user@Internet# set router-id 192.168.9.1
user@Internet# set autonomous-system 65300

content_copy zoom_out_map
Router North
[edit routing options]
user@North# set router-id 192.168.8.1
user@North# set autonomous-system 65200

content_copy zoom_out_map
Router South
[edit routing options]
user@South# set router-id 192.168.7.1
user@South# set autonomous-system 65100

결과

구성 모드에서 show interfaces, show protocols bgp, show policy-options 및 show routing-options 명령을 입력하여 구성을 확인합니다. 출력 결과가 의도한 구성대로 표시되지 않으면 이 예의 지침을 반복하여 구성을 수정하십시오.

디바이스 Internet

content_copy zoom_out_map
user@Internet# show interfaces
fe-0/1/3 {
    unit 0 {
        family inet {
            address 10.0.89.14/30;
        }
    }
}
lo0 {
    unit 0 {
        family inet {
            address 172.16.11.1/32;
            address 172.16.12.1/32;
            address 172.16.13.1/32;
            address 172.16.14.1/32;
            address 172.16.15.1/32;
            address 192.168.9.1/32;
        }
    }
}

content_copy zoom_out_map
user@Internet# show protocols bgp
group toNorth {
    local-address 10.0.89.14;
    export into-bgp;
    peer-as 65200;
    neighbor 10.0.89.13;
}

content_copy zoom_out_map
user@Internet# show policy-options
policy-statement into-bgp {
    term 1 {
        from interface lo0.0;
        then accept;
    }
}

content_copy zoom_out_map
user@Internet# show routing-options
router-id 192.168.9.1;
autonomous-system 65300;

디바이스 North

content_copy zoom_out_map
user@North# show interfaces
fe-1/3/1 {
    unit 0 {
        family inet {
            address 10.0.78.14/30;
        }
    }
}
fe-1/3/0 {
    unit 0 {
        family inet {
            address 10.0.89.13/30;
        }
    }
}
lo0 {
    unit 0 {
        family inet {
            address 192.168.8.1/32;
        }
    }
}

content_copy zoom_out_map
user@North# show protocols bgp
group toInternet {
    local-address 10.0.89.13;
    peer-as 65300;
    neighbor 10.0.89.14;
}
group toSouth {
    local-address 10.0.78.14;
    export conditional-export-bgp;
    peer-as 65100;
    neighbor 10.0.78.13;
}

content_copy zoom_out_map
user@North# show policy-options
policy-statement conditional-export-bgp {
    term prefix_11 {
        from {
            protocol bgp;
            route-filter 172.16.0.0/16 orlonger;
        }
        then accept;
    }
    term conditional-default {
        from {
            route-filter 0.0.0.0/0 exact;
            condition prefix_11;
        }
        then accept;
    }
    term others {
        then reject;
    }
}
condition prefix_11 {
    if-route-exists {
        172.16.11.1/32;
        table inet.0;
    }
}

content_copy zoom_out_map
user@North# show routing-options
static {
    route 0.0.0.0/0 reject;
}
router-id 192.168.8.1;
autonomous-system 65200;

디바이스 South

content_copy zoom_out_map
user@South# show interfaces
fe-0/1/2 {
    unit 0 {
        family inet {
            address 10.0.78.13/30;
        }
    }
}
lo0 {
    unit 0 {
        family inet {
            address 192.168.7.1/32;
        }
    }
}

content_copy zoom_out_map
user@South# show protocols bgp
bgp {
    group toNorth {
        local-address 10.0.78.13;
        import import-selected-routes;
        peer-as 65200;
        neighbor 10.0.78.14;
    }
}

content_copy zoom_out_map
user@South# show policy-options
policy-statement import-selected-routes {
    term 1 {
        from {
            neighbor 10.0.78.14;
            route-filter 172.16.11.1 exact;
            route-filter 0.0.0.0/0 exact;
        }
        then accept;
    }
    term 2 {
        then reject;
    }
}

content_copy zoom_out_map
user@South# show routing-options
router-id 192.168.7.1;
autonomous-system 65100;

라우터 구성을 마친 경우, 구성 모드에서 commit을(를) 입력합니다.

검증

구성이 올바르게 작동하고 있는지 확인합니다.

BGP 검증
라우터 Internet에서 라우터 North로의 접두사 광고 검증
라우터 North에서 라우스 South로의 접두사 광고 검증
접두사의 설치를 위한 BGP 가져오기 정책 검증
라우터 North에서 라우터 South로 조건부 내보내기 검증
정책으로 숨겨진 경로 존재 검증(옵션)

BGP 검증

목적
작업
의미

목적

BGP 세션이 라우터 세 개 사이에 설정되었는지 확인합니다.

작업

운영 모드에서 show bgp neighbor neighbor-address 명령을 실행합니다.

라우터 Internet에서 BGP 세션을 확인하여 라우터 North가 neighbor인지 확인합니다.

content_copy zoom_out_map
user@Internet> show bgp neighbor 10.0.89.13
Peer: 10.0.89.13+179 AS 65200    Local: 10.0.89.14+56187 AS 65300
  Type: External    State: Established    Flags: [ImportEval Sync]
  Last State: OpenConfirm   Last Event: RecvKeepAlive
  Last Error: None
  Export: [ into-bgp ]
  Options: [Preference LocalAddress PeerAS Refresh]
  Local Address: 10.0.89.14 Holdtime: 90 Preference: 170
  Number of flaps: 0
  Peer ID: 192.168.8.1     Local ID: 192.168.9.1       Active Holdtime: 90
  Keepalive Interval: 30         Group index: 0    Peer index: 0
  BFD: disabled, down
  Local Interface: fe-0/1/3.0
  NLRI for restart configured on peer: inet-unicast
  NLRI advertised by peer: inet-unicast
  NLRI for this session: inet-unicast
  Peer supports Refresh capability (2)
  Stale routes from peer are kept for: 300
  Peer does not support Restarter functionality
  NLRI that restart is negotiated for: inet-unicast
  NLRI of received end-of-rib markers: inet-unicast
  NLRI of all end-of-rib markers sent: inet-unicast
  Peer supports 4 byte AS extension (peer-as 65200)
  Peer does not support Addpath
  Table inet.0 Bit: 10000
    RIB State: BGP restart is complete
    Send state: in sync
    Active prefixes:              0
    Received prefixes:            0
    Accepted prefixes:            0
    Suppressed due to damping:    0
    Advertised prefixes:          6
  Last traffic (seconds): Received 9    Sent 18   Checked 28
  Input messages:  Total 12     Updates 1       Refreshes 0     Octets 232
  Output messages: Total 14     Updates 1       Refreshes 0     Octets 383
  Output Queue[0]: 0

라우터 North에서 BGP 세션을 확인하여 라우터 Internet이 neighbor인지 확인합니다.

content_copy zoom_out_map
user@North> show bgp neighbor 10.0.89.14
Peer: 10.0.89.14+56187 AS 65300  Local: 10.0.89.13+179 AS 65200
  Type: External    State: Established    Flags: [ImportEval Sync]
  Last State: OpenConfirm   Last Event: RecvKeepAlive
  Last Error: None
  Options: [Preference LocalAddress PeerAS Refresh]
  Local Address: 10.0.89.13 Holdtime: 90 Preference: 170
  Number of flaps: 0
  Peer ID: 192.168.9.1     Local ID: 192.168.8.1       Active Holdtime: 90
  Keepalive Interval: 30         Group index: 0    Peer index: 0
  BFD: disabled, down
  Local Interface: fe-1/3/0.0
  NLRI for restart configured on peer: inet-unicast
  NLRI advertised by peer: inet-unicast
  NLRI for this session: inet-unicast
  Peer supports Refresh capability (2)
  Stale routes from peer are kept for: 300
  Peer does not support Restarter functionality
  NLRI that restart is negotiated for: inet-unicast
  NLRI of received end-of-rib markers: inet-unicast
  NLRI of all end-of-rib markers sent: inet-unicast
  Peer supports 4 byte AS extension (peer-as 65300)
  Peer does not support Addpath
  Table inet.0 Bit: 10001
    RIB State: BGP restart is complete
    Send state: in sync
    Active prefixes:              6
    Received prefixes:            6
    Accepted prefixes:            6
    Suppressed due to damping:    0
    Advertised prefixes:          0
  Last traffic (seconds): Received 14   Sent 3    Checked 3
  Input messages:  Total 16     Updates 2       Refreshes 0     Octets 402
  Output messages: Total 15     Updates 0       Refreshes 0     Octets 348
  Output Queue[0]: 0

이 출력에서 다음 필드를 확인하여 BGP 세션이 설정되었는지 확인합니다:

Peer-피어 AS 번호가 목록에 있는지 확인합니다.
Local-로컬 AS 번호가 목록에 있는지 확인합니다.
State-값이 Established인지 확인합니다. 그렇지 않으면 구성을 다시 확인하고 show bgp neighbor을(를) 입력해 출력 필드에서 더 자세한 정보를 살펴봅니다.

마찬가지로, 라우터 North 및 South가 서로 피어 관계를 형성하는지 확인합니다.

의미

BGP 세션은 라우터 세 개 사이에 설정됩니다.

라우터 Internet에서 라우터 North로의 접두사 광고 검증

목적
작업
의미

목적

라우터 Internet에서 전송된 경로가 라우터 North에서 수신되는지 확인합니다.

작업

라우터 Internet의 운영 모드에서 show route advertising-protocol bgp neighbor-address 명령을 실행합니다.

content_copy zoom_out_map
user@Internet> show route advertising-protocol bgp 10.0.89.13
inet.0: 8 destinations, 8 routes (8 active, 0 holddown, 0 hidden)
  Prefix                  Nexthop              MED     Lclpref    AS path
* 172.16.11.1/32             Self                                    I
* 172.16.12.1/32             Self                                    I
* 172.16.13.1/32             Self                                    I
* 172.16.14.1/32             Self                                    I
* 172.16.15.1/32             Self                                    I
* 192.168.9.1/32             Self                                    I

출력으로 라우터 Internet이 라우터 North에 경로 172.16.11.1/32, 172.16.12.1/32, 172.16.13.1/32, 172.16.14.1/32, 172.16.15.1/32, 및 192.168.9.1/32(라우터 ID로 사용되는 루프백 주소)를 광고하는지 확인합니다.

라우터 North의 운영 모드에서 show route receive-protocol bgp neighbor-address 명령을 실행합니다.

content_copy zoom_out_map
user@North> show route receive-protocol bgp 10.0.89.14
inet.0: 12 destinations, 12 routes (12 active, 0 holddown, 0 hidden)
  Prefix                  Nexthop              MED     Lclpref    AS path
* 172.16.11.1/32             10.0.89.14                              65300 I
* 172.16.12.1/32             10.0.89.14                              65300 I
* 172.16.13.1/32             10.0.89.14                              65300 I
* 172.16.14.1/32             10.0.89.14                              65300 I
* 172.16.15.1/32             10.0.89.14                              65300 I
* 192.168.9.1/32             10.0.89.14                              65300 I

출력으로 라우터 North가 라우터 Internet이 광고하는 모든 경로를 수신했는지 확인합니다.

의미

라우터 Internet이 전송한 접두사가 라우터 North의 라우팅 테이블에 성공적으로 설치되었습니다.

라우터 North에서 라우스 South로의 접두사 광고 검증

목적
작업

목적

라우터 Internet에서 수신된 경로와 정적 기본 경로가 라우터 North에서 라우터 South로 광고되는지 확인합니다.

작업

라우터 North의 운영 모드에서 show route 0/0 exact 명령을 실행합니다.
```
user@North> show route 0/0 exact
inet.0: 12 destinations, 12 routes (12 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both

0.0.0.0/0          *[Static/5] 00:10:22
                         Reject
```
출력으로 라우터 North의 라우팅 테이블 내 정적 기본 경로(0.0.0.0/0)의 존재를 확인합니다.

라우터 North의 운영 모드에서 show route advertising-protocol bgp neighbor-address 명령을 실행합니다.

content_copy zoom_out_map
user@North> show route advertising-protocol bgp 10.0.78.13
inet.0: 12 destinations, 12 routes (12 active, 0 holddown, 0 hidden)
  Prefix                  Nexthop              MED     Lclpref    AS path
* 0.0.0.0/0               Self                                    I
* 172.16.11.1/32             Self                                 65300 I
* 172.16.12.1/32             Self                                 65300 I
* 172.16.13.1/32             Self                                 65300 I
* 172.16.14.1/32             Self                                 65300 I
* 172.16.15.1/32             Self                                 65300 I

출력으로 라우터 North가 라우터 Internet에서 수신되는 정적 경로 및 172.16.11.1/32 경로를 광고하고 라우터 South로의 다른 여러 경로를 최대한 많이 광고하는지 확인합니다.

접두사의 설치를 위한 BGP 가져오기 정책 검증

목적
작업
의미

목적

BGP 가져오기 정책이 필요한 접두사를 성공적으로 설치하는지 확인합니다.

작업

라우터 North에서 정적 기본 경로와 라우터에서 172.16.11.1/32 경로만 라우팅 테이블에 설치되었는지 확인하여 라우터 South의 가져오기 정책의 작동을 점검합니다.

운영 모드에서 show route receive-protocol bgp neighbor-address 명령을 실행합니다.

content_copy zoom_out_map
user@South> show route receive-protocol bgp 10.0.78.14
inet.0: 10 destinations, 11 routes (6 active, 0 holddown, 4 hidden)
  Prefix                  Nexthop              MED     Lclpref    AS path
* 0.0.0.0/0               10.0.78.14                              65200 I
* 172.16.11.1/32          10.0.78.14                              65200 65300 I

출력으로 라우터 South에서 BGP 가져오기 정책이 운영되고, 라우터 North에서 0.0.0.0/0의 정적 기본 경로 및 라우터 Internet에서 172.16.11.1/32 경로만 라우터 South의 라우팅 테이블로 누수되었는지 확인합니다.

의미

구성된 BGP 가져오기 정책 덕분에 접두사의 설치가 성공적으로 작동합니다.

라우터 North에서 라우터 South로 조건부 내보내기 검증

목적
작업

목적

디바이스 Internet이 172.16.11.1/32 경로를 전송하지 않을 때, 디바이스 North가 기본 0/0 경로를 전송을 멈추는지 확인합니다.

작업

루프백 인터페이스의 172.16.11.1/32 주소를 비활성화하여 디바이스 Internet의 172.16.11.1/32 경로 전송을 중단합니다.
```
[edit interfaces lo0 unit 0 family inet]
user@Internet# deactivate address 172.16.11.1/32
user@Internet# commit
```

라우터 North의 운영 모드에서 show route advertising-protocol bgp neighbor-address 명령을 실행합니다.

content_copy zoom_out_map
user@North> show route advertising-protocol bgp 10.0.78.13
inet.0: 11 destinations, 11 routes (11 active, 0 holddown, 0 hidden)
  Prefix                  Nexthop              MED     Lclpref    AS path
* 172.16.12.1/32             Self                                   65300 I
* 172.16.13.1/32             Self                                   65300 I
* 172.16.14.1/32             Self                                   65300 I
* 172.16.15.1/32             Self                                   65300 I

출력으로 라우터 North가 라우터 South로 기본 경로를 광고하지 않는다는 것을 확인합니다. 이것은 172.16.11.1/32 경로가 존재하지 않을 때 예상되는 동작입니다.

디바이스 Internet의 루프백 인터페이스에서 172.16.11.1/32 주소를 다시 활성화합니다.
```
[edit interfaces lo0 unit 0 family inet]
user@Internet# activate address 172.16.11.1/32
user@Internet# commit
```

정책으로 숨겨진 경로 존재 검증(옵션)

목적
작업

목적

라우터 South에서 구성된 가져오기 정책에 의해 숨겨진 경로 존재를 확인합니다.

주:

이 섹션은 필요에 따라 구성에 만들 수 있는 다양한 변경 사항의 영향을 보여줍니다.

작업

라우터 South의 라우팅 라우팅 테이블에서 숨겨진 경로를 표시합니다:

show route receive-protocol bgp neighbor-address 명령에 hidden 옵션을 사용합니다.
가져오기 정책을 비활성화합니다.

운영 모드에서 show route receive-protocol bgp neighbor-address hidden 명령을 실행하여 숨겨진 경로를 표시합니다.

content_copy zoom_out_map
user@South> show route receive-protocol bgp 10.0.78.14 hidden
inet.0: 10 destinations, 11 routes (6 active, 0 holddown, 4 hidden)
  Prefix                  Nexthop              MED     Lclpref    AS path
  172.16.12.1/32             10.0.78.14                            65200 65300 I
  172.16.13.1/32             10.0.78.14                            65200 65300 I
  172.16.14.1/32             10.0.78.14                            65200 65300 I
  172.16.15.1/32             10.0.78.14                            65200 65300 I

출력으로 라우터 South의 가져오기 정책(172.16.12.1/32, 172.16.13.1/32, 172.16.14.1/32, 및 172.16.15.1/32)으로 숨겨진 경로의 존재를 확인합니다.

[edit protocols bgp group group-name] 계층 수준에서 deactivate import문을 구성하여 BGP 가져오기 정책을 재활성화합니다.
```
[edit protocols bgp group toNorth]
user@South# deactivate import
user@South# commit
```

show route receive-protocol bgp neighbor-address 운영 모드 명령을 실행하여 가져오기 정책의 비활성화한 후 경로를 확인합니다.

content_copy zoom_out_map
user@South> show route receive-protocol bgp 10.0.78.14
inet.0: 10 destinations, 11 routes (10 active, 0 holddown, 0 hidden)
  Prefix                  Nexthop              MED     Lclpref    AS path
* 0.0.0.0/0               10.0.78.14                              65200 I
* 172.16.11.1/32          10.0.78.14                              65200 65300 I
* 172.16.12.1/32          10.0.78.14                              65200 65300 I
* 172.16.13.1/32          10.0.78.14                              65200 65300 I
* 172.16.14.1/32          10.0.78.14                              65200 65300 I
* 172.16.15.1/32          10.0.78.14                              65200 65300 I

출력으로 이전에 숨겨진 경로(172.16.12.1/32, 172.16.13.1/32, 172.16.14.1/32, 및 172.16.15.1/32)의 존재를 확인합니다.

[edit protocols bgp group group-name] 계층 수준에서 activate import및 keep none문을 구성하여 BGP 가져오기 정책을 활성화하고 라우팅 테이블에서 숨겨진 경로를 제거합니다.
```
[edit protocols bgp group toNorth]
user@South# activate import
user@South# set keep none
user@South# commit
```
운영 모드에서, 가져오기 정책을 활성화하고 keep none문을 구성한 후 경로를 확인하는 show route receive-protocol bgp neighbor-address hidden명령을 실행합니다.
```
user@South> show route receive-protocol bgp 10.0.78.14 hidden

inet.0: 6 destinations, 7 routes (6 active, 0 holddown, 0 hidden)
```
구성된 keep none 문이 있기 때문에 숨겨진 경로가 라우팅 테이블에서 유지되지 않는다는 것이 출력에 검증됩니다.

arrow_backward PREVIOUS 접두사의 조건부 설치를 활성화하는 조건부 보급 사용 사례

NEXT arrow_forward 포워딩 클래스 및 손실 우선순위 할당

라우팅 정책, 방화벽 필터 및 트래픽 폴리서 사용자 가이드

이 페이지에서

이 기계 번역이 도움이 되었습니까?

면책 조항:

예: 라우팅 테이블에 접두사의 조건부 설치를 활성화하는 조건부 광고의 라우팅 정책 구성

요구 사항

개요

토폴로지

구성

CLI 빠른 구성

접두사의 조건부 설치 구성

단계별 절차

결과

검증

BGP 검증

목적

작업

의미

라우터 Internet에서 라우터 North로의 접두사 광고 검증

목적

작업

의미

라우터 North에서 라우스 South로의 접두사 광고 검증

목적

작업

접두사의 설치를 위한 BGP 가져오기 정책 검증

목적

작업

의미

라우터 North에서 라우터 South로 조건부 내보내기 검증

목적

작업

정책으로 숨겨진 경로 존재 검증(옵션)

목적

작업

Stay in touch

Helped me install or use the product
Accelerated my deployment

Discuss the product with a co-worker
Make a purchase inquiry

라우팅 정책, 방화벽 필터 및 트래픽 폴리서 사용자 가이드

이 페이지에서

이 기계 번역이 도움이 되었습니까?

면책 조항:

예: 라우팅 테이블에 접두사의 조건부 설치를 활성화하는 조건부 광고의 라우팅 정책 구성

요구 사항

개요

토폴로지

구성

CLI 빠른 구성

접두사의 조건부 설치 구성

단계별 절차

결과

검증

BGP 검증

목적

작업

의미

라우터 Internet에서 라우터 North로의 접두사 광고 검증

목적

작업

의미

라우터 North에서 라우스 South로의 접두사 광고 검증

목적

작업

접두사의 설치를 위한 BGP 가져오기 정책 검증

목적

작업

의미

라우터 North에서 라우터 South로 조건부 내보내기 검증

목적

작업

정책으로 숨겨진 경로 존재 검증(옵션)

목적

작업

관련 항목

Stay in touch
