Desempaquetado y montaje de un conmutador EX4600

Instalación y conexión de un conmutador EX4600

Puede montar un conmutador EX4600:

  • Enrasado con la parte delantera de un 19-in. Bastidor de cuatro postes. Utilice los soportes de montaje estándar suministrados con el conmutador para esta configuración.

  • Empotrado 2 pulg. (5 cm) desde la parte delantera de una cama de 19 pulgadas. Bastidor de cuatro postes. Utilice el soporte de extensión proporcionado en el kit de montaje estándar para esta configuración. El montaje empotrado se utiliza principalmente en gabinetes cerrados.

Para instalar y conectar un conmutador EX4600:

  1. Siga las instrucciones de Desempaquetado de un conmutador EX4600.
  2. Determine cómo se va a montar el conmutador.

    Empotrado o empotrado en un bastidor o gabinete, consulte Montaje de un conmutador EX4600 en un bastidor o gabinete.

  3. Siga las instrucciones en:
    1. Conexión a tierra a un conmutador EX4600
    2. Conexión de alimentación de CC a un conmutador EX4600 o conexión de alimentación de CA a un conmutador EX4600
    3. Registrar productos: obligatorio para validar los SLA
    4. Configuración de Junos OS en el EX4600

Ver también

Desempaquetado de un conmutador EX4600

El chasis del conmutador EX4600 es una estructura rígida de chapa metálica que alberga los componentes de hardware. Un conmutador EX4600 se envía en una caja de cartón, asegurada con material de embalaje de espuma. La caja también contiene una caja de accesorios.

PRECAUCIÓN:

Los conmutadores EX4600 están protegidos al máximo dentro de la caja de envío. No desempaquete el conmutador hasta que esté listo para comenzar la instalación.

Para desempaquetar un conmutador EX4600:

  1. Mueva la caja de envío a un área de ensayo lo más cerca posible del lugar de instalación, pero donde tenga suficiente espacio para retirar los componentes del sistema.
  2. Coloque la caja de manera que las flechas apunten hacia arriba.
  3. Abra las solapas superiores de la caja de envío.
  4. Retire la caja de accesorios y verifique el contenido con el inventario incluido en la caja. La Tabla 1 muestra el inventario de componentes suministrados con un conmutador EX4600.
  5. Extraiga el material de embalaje que mantiene el interruptor en su lugar.
  6. Compruebe los componentes del chasis recibidos:

    • Dos fuentes de alimentación

    • Cinco módulos de ventilador

  7. Guarde la caja de envío y los materiales de embalaje en caso de que necesite mover o enviar el interruptor más adelante.
Tabla 1: Inventario de componentes suministrados con un conmutador EX4600

Componente

Cantidad

Chasis con cinco módulos de ventilador y dos fuentes de alimentación.

1

Cuchillas de montaje traseras

2

Soportes de montaje frontales

2

Soportes de extensión

2

Cables de alimentación

2

Ver también

Montaje de un conmutador EX4600 en un rack o gabinete

Puede montar el conmutador EX4600 en un poste de cuatro 19 pulgadas. Bastidor o gabinete utilizando el kit de montaje provisto con el dispositivo.

Para instalaciones de cuatro postes de bastidor o gabinete, el kit de montaje contiene dos rieles de montaje delanteros con dos cuchillas de montaje traseras a juego. Esta configuración permite que cualquiera de los extremos del conmutador se monte al ras del bastidor y siga siendo ajustable para bastidores con diferentes profundidades.

El resto de este tema usa "rack" para referirse a "rack o cabinet". Espacie los rieles del bastidor delantero y trasero entre 23 pulgadas (58,5 cm) y 30,25 pulgadas (76,8 cm) de adelante hacia atrás.

Antes de comenzar la instalación en rack

Antes de comenzar a montar un conmutador EX4600 en el bastidor o gabinete:

  1. Asegúrese de entender cómo prevenir daños por descarga electrostática (ESD). Consulte Prevención de daños por descarga electrostática.
  2. Verifique que el sitio cumpla con los requisitos descritos en Lista de verificación de preparación del sitio para un conmutador EX4600.
  3. Coloque el bastidor en su ubicación permanente, lo que permite un espacio libre adecuado para el flujo de aire y el mantenimiento, y asegúrelo a la estructura del edificio.
  4. Lea las Pautas generales del sitio, con especial atención a las Pautas de elevación del chasis para un conmutador EX4600.
  5. Retire el conmutador de la caja de envío (consulte Desembalaje de un conmutador EX4600).
  6. Asegúrese de tener las siguientes piezas y herramientas disponibles para montar el conmutador en un bastidor:

    • Correa de conexión a tierra ESD (no incluida).

    • Cuchillas, rieles o soportes (incluidos).

      • Para instalaciones de cuatro postes:

        • Un par de cuchillas de montaje traseras. Estas cuchillas de montaje soportan la parte posterior del chasis y deben instalarse (proporcionarse).

        • Un par de rieles de montaje frontales. Las cuchillas de montaje se deslizan en los rieles de montaje para soportar el interruptor (provisto).

        • Doce tornillos para asegurar los rieles de montaje al chasis (provisto).

        • Ocho tornillos para fijar el chasis y cuchillas de instalación traseras al bastidor (no incluido).

    • Destornillador apropiado para los tornillos de montaje (no incluido).

    • Dos cables de alimentación con enchufes apropiados para su ubicación geográfica (provisto).

    • Cable RJ-45 y adaptador de puerto serie RJ-45 a DB-9 (no incluido).

      Nota:

      Ya no incluimos el cable de consola RJ-45 con el adaptador DB-9 como parte del paquete del dispositivo. Si el cable y el adaptador de la consola no están incluidos en el paquete del dispositivo, o si necesita otro tipo de adaptador, puede solicitar lo siguiente por separado:

      • Adaptador de RJ-45 a DB-9 (JNP-CBL-RJ45-DB9)

      • Adaptador RJ-45 a USB-A (JNP-CBL-RJ45-USBA)

      • Adaptador RJ-45 a USB-C (JNP-CBL-RJ45-USBC)

      Si desea utilizar el adaptador RJ-45 a USB-A o RJ-45 a USB-C, debe tener un controlador de puerto COM virtual (VCP) X64 (64 bits) instalado en su PC. Consulte https://ftdichip.com/drivers/vcp-drivers/ descargar el controlador.

    • Host de administración, como una computadora portátil de PC, con un puerto serie (no proporcionado).

Equipamiento opcional: Kit de cable de conexión a tierra con soporte, orejeta y tres tuercas con arandelas integradas.

Advertencia:

El conmutador EX4600 debe ser compatible en las cuatro esquinas. Montar el chasis usando solo los soportes delanteros dañará el chasis y puede provocar lesiones corporales graves.
PRECAUCIÓN:

El EX4600 requiere dos personas para la instalación. Si está instalando el conmutador EX4600 de más de 60 pulgadas. (152,4 cm) del suelo, puede quitar las fuentes de alimentación y los módulos del ventilador para minimizar el peso antes de intentar instalar el interruptor.
PRECAUCIÓN:

Si va a montar varios conmutadores en un bastidor, monte primero el conmutador en la posición más baja del bastidor. Proceda a montar el resto de los conmutadores desde la parte inferior hasta la parte superior del bastidor para minimizar el riesgo de que el bastidor se caiga.

Procedimiento a cuatro puestos

Para montar el conmutador en cuatro postes de un bastidor con el kit de montaje suministrado:

  1. Fije la correa de conexión a tierra ESD a su muñeca desnuda y a un punto ESD del sitio.
  2. Decida si el extremo de la unidad reemplazable in situ (FRU) del conmutador o el extremo del puerto se colocará en la parte frontal del bastidor. Coloque el interruptor de tal manera que las etiquetas AIR IN en los componentes estén al lado del pasillo frío y las etiquetas AIR OUT en los componentes estén al lado del pasillo caliente.
  3. Alinee los orificios del riel de montaje con los orificios situados en el lateral del chasis. Consulte la figura 1 para ver la alineación correcta para el conmutador EX4600.

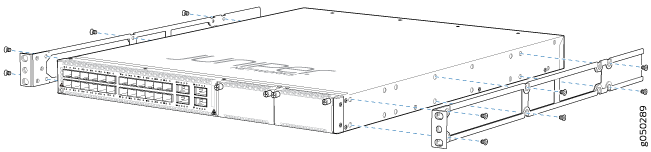

    Figura 1: Fijación de rieles de montaje al EX4600 Attaching Mounting Rails to the EX4600
  4. Fije el riel de montaje al conmutador con los tornillos de montaje (y tuercas de jaula y arandelas si el bastidor los requiere). Apriete los tornillos.
  5. Repite los pasos 4 y 5 en el lado opuesto del conmutador.
  6. Haga que una persona agarre ambos lados del interruptor, levántelo y colóquelo en el bastidor de manera que el soporte frontal quede alineado con los orificios del bastidor.
  7. Haga que una segunda persona asegure la parte frontal del interruptor al bastidor con cuatro tornillos de montaje (y tuercas de jaula y arandelas si su bastidor los requiere). Apriete los tornillos. Consulte la figura 2 para ver ejemplos de conexión de los rieles y cuchillas de montaje.
    Figura 2: Conecte el conmutador EX4600 al rack Attach EX4600 Switch to Rack
  8. Continúe apoyando el interruptor mientras desliza las cuchillas de montaje traseras en el canal de los rieles de montaje laterales y asegura las cuchillas al bastidor. Utilice los cuatro tornillos de montaje (y tuercas de jaula y arandelas si su bastidor los requiere) para fijar cada cuchilla al bastidor. Apriete los tornillos. Consulte la figura 3.

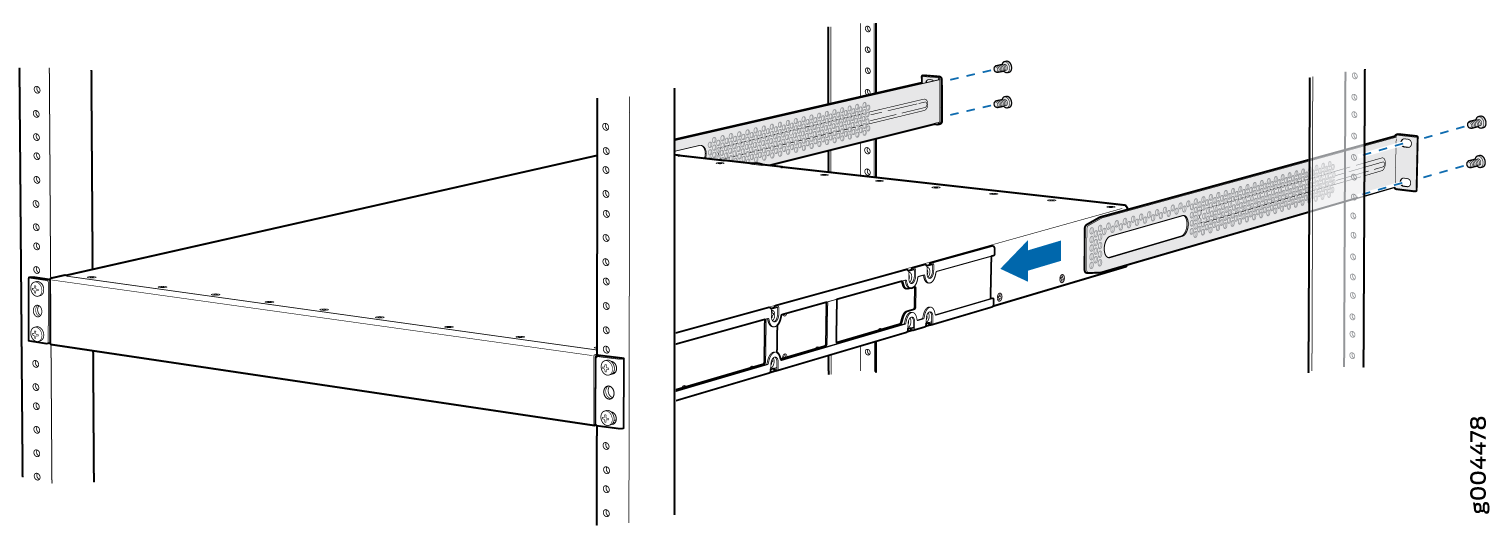

    Figura 3: Deslizamiento de la hoja de montaje en el riel Slide Mounting Blade into EX4600 Mounting Rail de montaje EX4600
  9. Asegúrese de que el chasis del conmutador esté nivelado verificando que todos los tornillos de la parte frontal del bastidor estén alineados con los tornillos de la parte posterior del bastidor.
