Mantenimiento de componentes del MX204

Procedimientos de mantenimiento rutinario para enrutadores MX204

Propósito

Para un rendimiento óptimo del enrutador, realice procedimientos de mantenimiento preventivo.

Acción

  • Inspeccione el sitio de instalación en busca de humedad, alambres o cables sueltos y polvo excesivo. Asegúrese de que el flujo de aire no esté obstruido alrededor del enrutador y dentro de las rejillas de ventilación de admisión de aire.

  • Compruebe los dispositivos que informan de estado en el panel de fuentes: alarmas del sistema y LED.

Ver también

Mantenimiento del motor de enrutamiento MX204

Propósito

Para un rendimiento óptimo del enrutador, verifique el estado del motor de enrutamiento de forma regular.

Acción

De forma regular:

  • Compruebe los LED del panel frontal para ver información sobre el estado del motor de enrutamiento.

  • Para comprobar el estado del motor de enrutamiento en el enrutador, ejecute el show chassis routing-engine comando. El resultado es similar al siguiente:

Ver también

Reemplazar un transceptor SFP, SFP+ o QSFP+

Los transceptores para los dispositivos de Juniper Networks son unidades extraíbles en caliente e insertables en caliente reemplazables en terreno (FRU). Puede quitarlos y reemplazarlos sin apagar el dispositivo ni interrumpir las funciones del dispositivo.

Quitar un transceptor

Antes de comenzar a retirar un transceptor de un dispositivo, asegúrese de haber tomado las precauciones necesarias para el manejo seguro de los láseres (consulte Pautas y advertencias de seguridad para láser y LED).

Asegúrese de tener disponibles las siguientes piezas y herramientas:

  • Una bolsa antiestática o una alfombra antiestática

  • Tapas de seguridad de goma para cubrir el transceptor y el conector del cable de fibra óptica

  • Una cubierta antipolvo para cubrir el puerto o un transceptor de reemplazo

Nota:

Después de quitar un transceptor o de cambiar la configuración de tipo de medio, espere 6 segundos para que la interfaz muestre los comandos operativos.

Para quitar un transceptor:

  1. Coloque la bolsa antiestática o la alfombra antiestática sobre una superficie plana y estable.
  2. Envuelva y sujete un extremo de la correa de conexión a tierra ESD alrededor de su muñeca desnuda y conecte el otro extremo de la correa a un punto ESD.
  3. Etiquete los cables conectados al transceptor para que pueda volver a conectarlos correctamente más adelante.
  4. Retire el cable conectado al transceptor (consulte Desconectar un cable de fibra óptica). Cubra el transceptor y el extremo de cada conector de cable de fibra óptica con una tapa de seguridad de goma inmediatamente después de desconectar los cables de fibra óptica.
    Advertencia láser:

    No mire directamente a un transceptor de fibra óptica o a los extremos de los cables de fibra óptica. Los transceptores de fibra óptica y los cables de fibra óptica conectados a un transceptor emiten luz láser que puede dañar sus ojos.
    Advertencia láser:

    No deje un transceptor de fibra óptica descubierto, excepto cuando inserte o retire un cable. La tapa de seguridad de goma mantiene el puerto limpio y evita la exposición accidental a la luz láser.
  5. Si hay un sistema de gestión de cables, coloque el cable en el sistema de gestión de cables para evitar que se desprenda o desarrolle puntos de tensión. Asegure el cable para que no soporte su propio peso mientras cuelga del suelo. Coloque el exceso de cable fuera del camino en un bucle cuidadosamente enrollado en el sistema de gestión de cables. Colocar sujetadores en el lazo ayuda a mantener su forma.
    CAUTELA:

    No doble el cable de fibra óptica más allá de su radio de curvatura mínimo. Un arco de menos de unas pocas pulgadas de diámetro puede dañar el cable y causar problemas que son difíciles de diagnosticar.
  6. Con los dedos, abra la palanca del eyector del transceptor para desbloquearlo.
    CAUTELA:

    Asegúrese de abrir el mango del eyector completamente hasta que escuche su clic. Hacer esto evita daños al transceptor.

    La figura 1 muestra cómo quitar un transceptor SFP. El procedimiento es el mismo para los transceptores SFP+ y QSFP+.

    Figura 1: Transceptor conectable de factor de forma pequeño (SFP) Small Form-Factor Pluggable (SFP) Transceiver
  7. Agarre el mango del eyector del transceptor y tire del transceptor aproximadamente 0,5 pulgadas. (1,3 cm) fuera del puerto de interfaz.
  8. Con los dedos, agarre el cuerpo del transceptor y tire del resto del puerto de interfaz.
  9. Coloque una tapa de seguridad de goma sobre el transceptor.
  10. Coloque el transceptor retirado en una alfombra antiestática o en una bolsa electrostática.
  11. Coloque la cubierta antipolvo sobre el puerto vacío o instale el transceptor de reemplazo.
CAUTELA:

Después de extraer un transceptor del chasis, espere al menos 30 segundos antes de volver a insertarlo o insertar un transceptor en una ranura diferente.

Instalar un transceptor

Antes de comenzar a instalar un transceptor en un dispositivo, asegúrese de haber tomado las precauciones necesarias para el manejo seguro de los láseres (consulte Pautas y advertencias de seguridad para láser y LED).

Asegúrese de tener una tapa de seguridad de goma disponible para cubrir el transceptor.

Nota:

Después de insertar un transceptor o de cambiar la configuración del tipo de medio, espere 6 segundos para que la interfaz muestre los comandos operativos.
Nota:

Le recomendamos que utilice solo transceptores ópticos y conectores ópticos comprados a Juniper Networks con su dispositivo de Juniper Networks.
CAUTELA:

El Centro de asistencia técnica de Juniper Networks (JTAC) ofrece soporte completo para los módulos ópticos y cables suministrados por Juniper. Sin embargo, el JTAC no proporciona soporte para cables y módulos ópticos de terceros que no estén calificados o no sean suministrados por Juniper Networks. Si tiene problemas para ejecutar un dispositivo Juniper que utiliza cables o módulos ópticos de terceros, el JTAC puede ayudarlo a diagnosticar problemas relacionados con el host si, en opinión del JTAC, el problema observado no está, en opinión del JTAC, relacionado con el uso de los módulos o cables ópticos de terceros. Es probable que su ingeniero del JTAC le pida que revise el cable o módulo óptico de terceros y, si es necesario, que lo reemplace por un componente equivalente calificado por Juniper.

El uso de módulos ópticos de terceros con un alto consumo de energía (por ejemplo, ZR coherente o ZR+) puede causar daños térmicos o reducir la vida útil del equipo host. Cualquier daño al equipo host debido al uso de módulos ópticos o cables de terceros es responsabilidad del usuario. Juniper Networks no aceptará ninguna responsabilidad por los daños causados por dicho uso.

Para instalar un transceptor:

  1. Coloque una correa de conexión a tierra ESD a su muñeca desnuda y conecte el otro extremo de la correa a un punto de conexión a tierra ESD.
  2. Retire el transceptor de su bolsa.
  3. Verifique que cada transceptor esté cubierto por una tapa de seguridad de goma. Si no es así, cubra el transceptor con una tapa de seguridad.
    Advertencia láser:

    No deje un transceptor de fibra óptica descubierto, excepto cuando inserte o retire un cable. La tapa de seguridad de goma mantiene el puerto limpio y evita la exposición accidental a la luz láser.
  4. Con ambas manos, coloque cuidadosamente el transceptor en el puerto vacío. Los conectores deben estar orientados hacia el chasis.
    CAUTELA:

    Antes de deslizar el transceptor en el puerto, asegúrese de que el transceptor esté alineado correctamente. La desalineación puede hacer que los pines se doblen, haciendo que el transceptor sea inutilizable.
  5. Deslice el transceptor hasta que esté completamente asentado. Si no puede insertar completamente el transceptor, asegúrese de que el conector esté orientado en la dirección correcta.
    Figura 2: Instalar un transceptor Install a Transceiver
    1
    —

    Palanca eyector


  6. Cierre el mango del eyector del transceptor.
  7. Retire la tapa de seguridad de goma del transceptor y del extremo del cable. Inserte el cable en el transceptor.
    Advertencia láser:

    No mire directamente a un transceptor de fibra óptica o a los extremos de los cables de fibra óptica. Los transceptores de fibra óptica y los cables de fibra óptica conectados a un transceptor emiten luz láser que puede dañar sus ojos.

Reemplazar un transceptor QSFP28

Los transceptores cuádruples conectables de factor de forma pequeño (QSFP28) de 28 Gbps son insertables en caliente y extraíbles en caliente. La eliminación de un transceptor QSFP28 no interrumpe el funcionamiento del enrutador, pero el transceptor QSFP28 eliminado ya no recibe ni transmite datos.

Quitar un transceptor QSFP28

Antes de comenzar a retirar un transceptor de un dispositivo, asegúrese de haber tomado las precauciones necesarias para un manejo seguro de los láseres (consulte Pautas y advertencias de seguridad para láser y LED).

Asegúrese de tener disponibles las siguientes piezas y herramientas:

  • Una bolsa antiestática o una alfombra antiestática

  • Tapas de seguridad de goma para cubrir el transceptor y el conector del cable de fibra óptica

  • Una cubierta antipolvo para cubrir el puerto o un transceptor de reemplazo

Los transceptores para los dispositivos de Juniper Networks son unidades extraíbles en caliente e insertables en caliente reemplazables en terreno (FRU). Puede quitarlos y reemplazarlos sin apagar el dispositivo ni interrumpir las funciones del dispositivo.

Nota:

Después de insertar un transceptor o de cambiar la configuración del tipo de medio, espere 6 segundos para que la interfaz muestre los comandos operativos.
Nota:

Le recomendamos que utilice solo transceptores ópticos y conectores ópticos comprados a Juniper Networks con su dispositivo de Juniper Networks.

Para quitar un transceptor QSFP28 (consulte la figura 3):

  1. Coloque una bolsa electrostática o una estera antiestática sobre una superficie plana y estable para recibir el transceptor QSFP28. Tenga lista una tapa de seguridad de goma para el transceptor QSFP28 y el cable.
  2. Envuelva y sujete un extremo de la correa de conexión a tierra ESD alrededor de su muñeca desnuda y conecte el otro extremo de la correa a un punto ESD.
  3. Etiquete el cable conectado al transceptor QSFP28 para que posteriormente pueda volver a conectarlo al transceptor QSFP28 correcto.
  4. Desconecte el cable del transceptor. Cubra inmediatamente el transceptor y el extremo del cable con una tapa de seguridad de goma.
    Advertencia láser:

    No mire directamente a un transceptor de fibra óptica o a los extremos de los cables de fibra óptica. Los transceptores de fibra óptica y el cable de fibra óptica conectados a un transceptor emiten luz láser que puede dañar los ojos.
    CAUTELA:

    No deje un transceptor de fibra óptica descubierto, excepto cuando inserte o retire un cable. La tapa de seguridad mantiene el puerto limpio y protege sus ojos de la exposición accidental a la luz láser.
  5. Si hay un sistema de gestión de cables, coloque el cable en el sistema de gestión de cables para evitar que se desprenda o desarrolle puntos de tensión. Asegure el cable para que no soporte su propio peso mientras cuelga del suelo. Coloque el exceso de cable fuera del camino en un bucle cuidadosamente enrollado en el sistema de gestión de cables. Colocar sujetadores en el lazo ayuda a mantener su forma.
    CAUTELA:

    Evite doblar el cable de fibra óptica más allá de su radio de curvatura mínimo. Un arco de menos de unas pocas pulgadas de diámetro puede dañar el cable y causar problemas que son difíciles de diagnosticar.
  6. Tire del mango de goma del transceptor hacia atrás.

    Los pines de bloqueo del transceptor liberan automáticamente el transceptor.

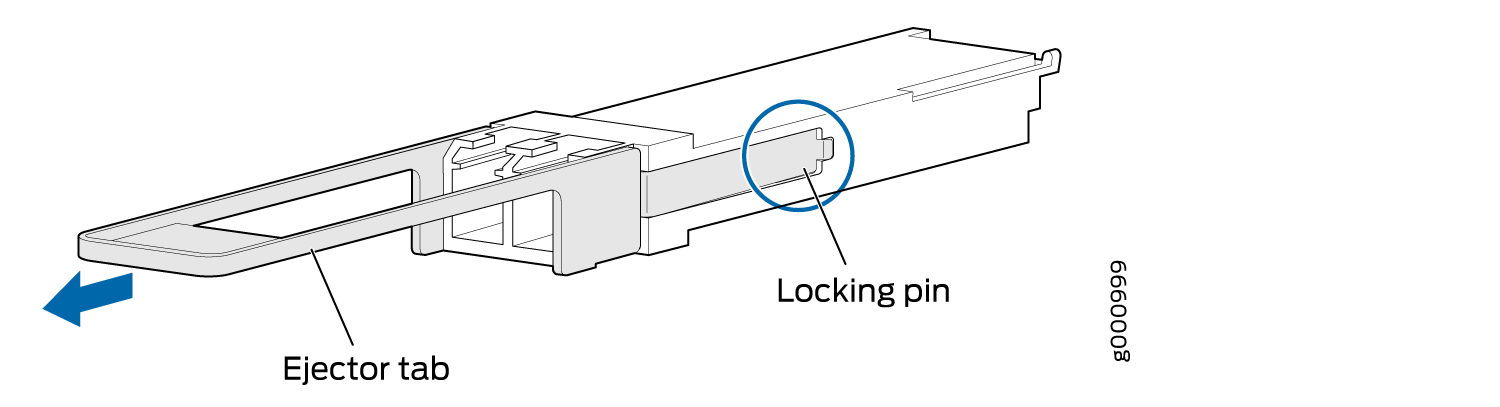

    Figura 3: Transceptor quad enchufable de factor de forma pequeño (QSFP28) de 28 Gbps 28-Gbps Quad Small Form-Factor Pluggable (QSFP28) Transceiver
  7. Coloque el transceptor en la estera antiestática o en la bolsa electrostática.
  8. Coloque la cubierta antipolvo sobre el puerto vacío o instale el transceptor de reemplazo.

Instalar un transceptor QSFP28

Antes de comenzar a instalar un transceptor en un dispositivo, asegúrese de haber tomado las precauciones necesarias para el manejo seguro de los láseres (consulte Pautas y advertencias de seguridad para láser y LED).

Asegúrese de tener una tapa de seguridad de goma disponible para cubrir el transceptor.

Los transceptores para los dispositivos de Juniper Networks son unidades extraíbles en caliente e insertables en caliente reemplazables en terreno (FRU): puede quitarlos y reemplazarlos sin apagar el dispositivo ni interrumpir las funciones del dispositivo.

Nota:

Después de insertar un transceptor o de cambiar la configuración del tipo de medio, espere 6 segundos para que la interfaz muestre los comandos operativos.
Nota:

Le recomendamos que utilice solo transceptores ópticos y conectores ópticos comprados a Juniper Networks con su dispositivo de Juniper Networks.
CAUTELA:

El Centro de asistencia técnica de Juniper Networks (JTAC) ofrece soporte completo para los módulos ópticos y cables suministrados por Juniper. Sin embargo, el JTAC no proporciona soporte para cables y módulos ópticos de terceros que no estén calificados o no sean suministrados por Juniper Networks. Si tiene problemas para ejecutar un dispositivo Juniper que utiliza cables o módulos ópticos de terceros, el JTAC puede ayudarlo a diagnosticar problemas relacionados con el host si, en opinión del JTAC, el problema observado no está, en opinión del JTAC, relacionado con el uso de los módulos o cables ópticos de terceros. Es probable que su ingeniero del JTAC le pida que revise el cable o módulo óptico de terceros y, si es necesario, que lo reemplace por un componente equivalente calificado por Juniper.

El uso de módulos ópticos de terceros con un alto consumo de energía (por ejemplo, ZR coherente o ZR+) puede causar daños térmicos o reducir la vida útil del equipo host. Cualquier daño al equipo host debido al uso de módulos ópticos o cables de terceros es responsabilidad del usuario. Juniper Networks no aceptará ninguna responsabilidad por los daños causados por dicho uso.

Para instalar un transceptor QSFP28 de reemplazo (consulte la figura 4):

  1. Envuelva y sujete un extremo de la correa de conexión a tierra ESD alrededor de su muñeca desnuda y conecte el otro extremo de la correa a un punto ESD.
  2. Verifique que una tapa de seguridad de goma cubra el transceptor QSFP28. Si no es así, cubra el transceptor con una tapa de seguridad.
  3. Oriente el transceptor delante del puerto para que el conector QSFP28 mire en la dirección adecuada.

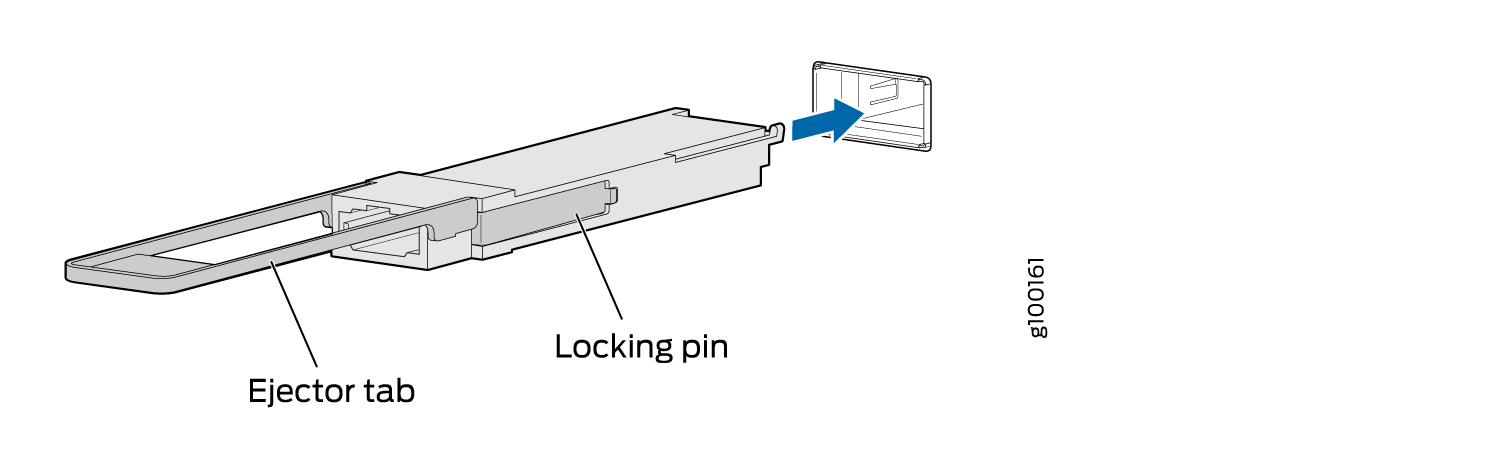

    Figura 4: Instalar un transceptor Install a QSFP28 Transceiver QSFP28
  4. Deslice el transceptor en la ranura hasta que los pasadores de bloqueo se bloqueen en su lugar. Si hay resistencia, retire el transceptor y gírelo para que el conector mire en la otra dirección.
  5. Retire la tapa de seguridad de goma del transceptor y del extremo del cable, e inserte el cable en el transceptor.
    Advertencia láser:

    No mire directamente a un transceptor de fibra óptica o a los extremos de los cables de fibra óptica. Los transceptores de fibra óptica y el cable de fibra óptica conectados a un transceptor emiten luz láser que puede dañar los ojos.
    CAUTELA:

    No deje un transceptor de fibra óptica descubierto, excepto cuando inserte o retire un cable. La tapa de seguridad mantiene el puerto limpio y protege sus ojos de la exposición accidental a la luz láser.
  6. Si hay un sistema de gestión de cables, coloque el cable en el sistema de gestión de cables para evitar que el cable se desprenda o desarrolle puntos de tensión. Asegure el cable para que no soporte su propio peso mientras cuelga del suelo. Coloque el exceso de cable fuera del camino en un bucle cuidadosamente enrollado en el sistema de gestión de cables. Colocar sujetadores en el lazo ayuda a mantener su forma.
    CAUTELA:

    No deje que el cable de fibra óptica cuelgue libre del conector. No permita que cuelguen bucles sujetos del cable, lo que ejerce presión sobre el cable en el punto de sujeción.
    CAUTELA:

    Evite doblar el cable de fibra óptica más allá de su radio de curvatura mínimo. Un arco de menos de unas pocas pulgadas de diámetro puede dañar el cable y causar problemas que son difíciles de diagnosticar.
  7. Compruebe que los LED de estado del enrutador indican que el transceptor QSFP28 funciona correctamente. También puede comprobar que el puerto de interfaz funciona ejecutando el show chassis fpc pic-status comando.
