Sistema de alimentación de CA MX480

Cada fuente de alimentación de CA pesa aproximadamente 5,0 lb (2,3 kg) y consta de una entrada de aparato de CA, un interruptor de entrada de CA, un ventilador y LED para monitorear el estado de la fuente de alimentación. La figura 1 muestra la fuente de alimentación. Para las fuentes de alimentación existentes, cada entrada requiere una alimentación de CA dedicada y un disyuntor automático de 15 A (250 VCA) dedicado.

Para fuentes de alimentación de alta capacidad, cada entrada requiere una alimentación de alimentación de CA dedicada y un disyuntor dedicado de 16.0 A @ 100 VCA o 16.0 A @ 200 VCA, o según lo requiera el código local.

Advertencia:

El enrutador es un equipo enchufable tipo A instalado en una ubicación de acceso restringido. Tiene un terminal de conexión a tierra de protección separado (dimensionado para orejetas de tierra UNC 1/4-20) provisto en el chasis, además del pasador de conexión a tierra del cable de fuente de alimentación. Este terminal de puesta a tierra de protección separado debe estar conectado permanentemente a tierra.

Nota:

Puede mezclar las fuentes de alimentación de alta capacidad y capacidad normal MX480 solo durante el proceso de actualización de PEM. No se recomienda utilizar esta configuración en ningún otro caso.

Cada placa frontal de la fuente de alimentación de CA contiene tres LED que indican el estado de la fuente de alimentación (consulte la Tabla 1). El estado de la fuente de alimentación también se refleja en dos LED en la interfaz de la nave. Además, una falla en la fuente de alimentación activa el LED de alarma rojo en la interfaz de la nave.

Tabla 1: LED de fuente de alimentación de CA

Etiqueta	Color	Estado	Descripción
AC OK	Amarillo	Apagado	El voltaje de entrada de alimentación de CA es inferior a 78 VCA.
	Verde	En	El voltaje de entrada de alimentación de CA está dentro de 78–264 VCA.
DC OK	Verde	Apagado	Las salidas de alimentación de CC generadas por la fuente de alimentación no están dentro de los rangos normales de funcionamiento.
		En	Las salidas de potencia de CC generadas por la fuente de alimentación se encuentran dentro de los rangos normales de funcionamiento.
PS FAIL	Rojo	Apagado	La fuente de alimentación funciona normalmente.
		En	La fuente de alimentación no funciona normalmente y su voltaje de salida está fuera de los límites de regulación. Consulte los LED AC OK y DC OK para obtener más información.

La Tabla 2 enumera las especificaciones eléctricas de la fuente de alimentación de CA; La Tabla 3 enumera las especificaciones del sistema de alimentación de CA.

Tabla 2: Especificaciones eléctricas de la fuente de alimentación de CA

Artículo	Especificación
Fuentes de alimentación de capacidad normal
Potencia de salida máxima	1027 W (línea baja) 1590 W (línea alta)
Voltaje de entrada de CA	Rango de funcionamiento: 100 – 240 VCA (nominal)
Frecuencia de línea de entrada de CA	50 a 60 Hz (nominal)
Clasificación de corriente de entrada de CA	11.0 A @ 200 VAC o 14.5 A @ 110 VAC máximo
Eficacia Nota: Este valor está a plena carga y voltaje nominal.	85% (línea baja y línea alta)
Fuentes de alimentación de alta capacidad
Potencia de salida máxima	1167 W (línea baja) 2050 W (línea alta)
Voltaje de entrada de CA	Rango de funcionamiento: 100 – 240 VCA (nominal)
Frecuencia de línea de entrada de CA	50 a 60 Hz (nominal)
Clasificación de corriente de entrada de CA	16 A @ 110 VCA máximo 15.1 A @ 200 VCA máximo
Eficacia Nota: Este valor está a plena carga y voltaje nominal.	84% (línea baja) 89% (línea alta)

Tabla 3: Especificaciones del sistema de alimentación de CA

Artículo	Capacidad normal: línea baja	Capacidad normal: línea alta	Línea de alta capacidad-baja	Alta capacidad–línea alta
Redundancia	3+1	2+2	3+1	2+2
Potencia de salida (máxima) por fuente de alimentación	1027 W	3200 W	1167 W	2050 W
Potencia de salida (máxima) por sistema	3081 W	6400 W	3501 W	4100 W

Cada fuente de alimentación de CA tiene una sola entrada de aparato de CA ubicada en la fuente de alimentación que requiere una alimentación de CA dedicada. Le recomendamos que utilice un disyuntor para el sitio del cliente con una potencia nominal de 15 A (250 VCA) como mínimo para cada fuente de alimentación de CA, o según lo requiera el código local. Si lo hace, puede operar el enrutador en cualquier configuración sin necesidad de actualizar la infraestructura de energía.

Cada fuente de alimentación de CA tiene una sola entrada de aparato de CA ubicada en la fuente de alimentación que requiere una alimentación de CA dedicada. La mayoría de los sitios distribuyen energía a través de un conducto principal que conduce a paneles de distribución de energía montados en el marco, uno de los cuales se puede ubicar en la parte superior del bastidor que alberga el enrutador. Un cable de alimentación de CA conecta cada fuente de alimentación al panel de distribución de alimentación.

Puede solicitar cables de alimentación de CA desmontables, cada uno de aproximadamente 8 pies (2,5 m) de largo, que suministran alimentación de CA al enrutador. El extremo del acoplador del aparato C19 del cable se inserta en el acoplador de entrada del aparato de CA, tipo C20 (ángulo recto) según lo descrito por la norma 60320 de la Comisión Electrotécnica Internacional (IEC). El extremo del enchufe del cable de alimentación encaja en el receptáculo de la fuente de alimentación estándar para su ubicación geográfica.

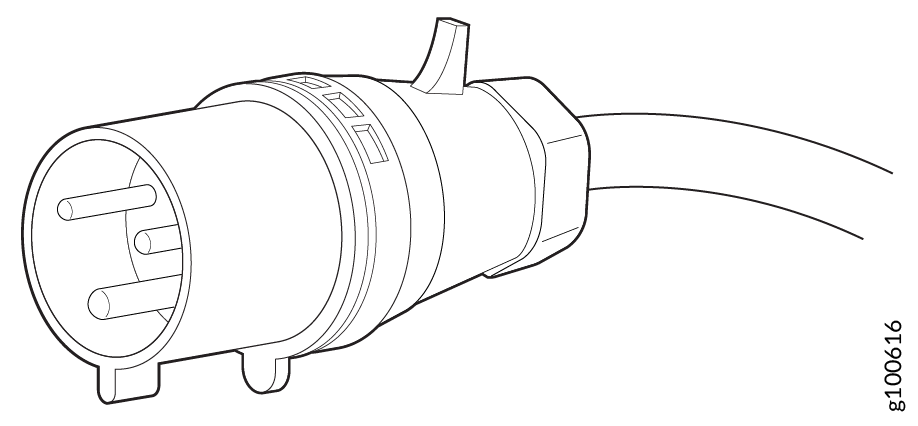

La Tabla 4 proporciona especificaciones y la Figura 3 muestra el enchufe del cable de alimentación de CA proporcionado para cada país o región.

Tabla 4: Especificaciones del cable de alimentación de CA

País	Número de modelo	Especificación eléctrica	Tipo de enchufe
Australia	CBL-M-PWR-RA-AU	240 VCA, 50 Hz CA	SAA/3/15
China	CBL-M-PWR-RA-CH	220 VCA, 50 Hz CA	CH2-16P
Europa (excepto Dinamarca, Italia, Suiza y Reino Unido)	CBL-M-PWR-RA-EU	220 o 230 VCA, 50 Hz CA	CEE 7/7
Italia	CBL-M-PWR-RA-IT	230 VCA, 50 Hz CA	CEI 23-16/VII
Japón	CBL-PWR-RA-JP15	CA de 125 VCA, 50 o 60 Hz	JIS 8303
	CBL-M-PWR-RA-JP	220 VCA, 50 o 60 Hz CA	NEMA L6-20P
América del Norte	CBL-PWR-RA-US15	125 VCA, 60 Hz CA	NEMA 5-15P
	CBL-PWR-RA-TWLK-US15	125 VCA, 60 Hz CA	NEMA L5-15P
	CBL-M-PWR-RA-MX	250 VCA, 60 Hz CA	NEMA 6-20
	CBL-M-PWR-RA-TWLK-MX	250 VCA, 60 Hz CA	NEMA L6-20P
Reino Unido	CBL-M-PWR-RA-REINO UNIDO	240 VCA, 50 Hz CA	BS89/13

Advertencia:

El cable de alimentación de CA para el enrutador está diseñado para su uso únicamente con el enrutador y no para ningún otro uso.

Advertencia:

Traducción del japonés: El cable de alimentación conectado es solo para este producto. No utilice el cable para otro producto.

Nota:

En América del Norte, los cables de alimentación de CA no deben exceder los 4,5 m (aproximadamente 14,75 pies) de longitud, para cumplir con las Secciones 400-8 (NFPA 75, 5-2.2) y 210-52 del Código Eléctrico Nacional (NEC) y la Sección 4-010(3) del Código Eléctrico Canadiense (CEC). Puede solicitar cables de alimentación de CA que cumplan con las normas.

Advertencia:

El enrutador es un equipo enchufable tipo A instalado en una ubicación de acceso restringido. Tiene un terminal de conexión a tierra de protección separado (dimensionado para orejetas de tierra UNC 1/4-20) provisto en el chasis, además del pasador de conexión a tierra del cable de fuente de alimentación. Este terminal de puesta a tierra de protección separado debe estar conectado permanentemente a tierra.

CAUTELA:

Los cables de alimentación y los cables no deben bloquear el acceso a los componentes del dispositivo ni cubrir donde las personas puedan tropezar con ellos.

En este tema se enumeran los problemas de hardware pendientes con el enrutador MX480. Para obtener información acerca de problemas de software, consulte las Notas de la versión de Junos OS.

• En Junos OS versión 10.0R2, si se inserta una tercera fuente de alimentación de CA en una ranura vacía (aunque la fuente de alimentación esté apagada y el cable de CA no esté enchufado), la lectura del voltaje de salida de las fuentes de alimentación operativas en Junos OS puede mostrar un número incorrecto (60-61V en lugar de 57V) en algunas condiciones, como cuando la carga es casi del 100% y la temperatura de funcionamiento supera los 40C.

• Hay un interruptor de modo de entrada en cada fuente de alimentación de alta capacidad MX480 DC, cubierto por una placa pequeña. El interruptor del modo de entrada indica al sistema qué alimentación de capacidad está conectada (60A o 70A), que a su vez se utiliza para la gestión del inventario de energía Cuando el interruptor del modo de entrada está establecido en '0' (cero): espere alimentación de 60A, con un rango de voltaje de -39V a -72VDC. Cuando el interruptor del modo de entrada está configurado en '1' (uno), espere una alimentación de 70A o 60A con un rango de voltaje mínimo de 42V y más. El valor predeterminado es 1

  En las versiones 10.0R3, 10.1R2 y 10.2R1 de Junos OS, el conmutador de modo de entrada de fuente de alimentación de alta capacidad de CC MX480 no funciona como se esperaba, aunque esto no afecta a las operaciones de la fuente de alimentación, generará alarmas incorrectamente. [PR532230]

  Nota:

  • Todos los consumibles deben tener la misma configuración de alimentación.

  • Se requiere el uso correcto de la configuración de alimentación para todos los suministros con el fin de obtener la gestión de inventario de energía deseada.

• Juniper Networks recomienda encarecidamente instalar Junos OS versión 8.4R2 o posterior antes de desplegar el enrutador MX480 en servicio.

• Los armazones y la óptica XFP del enrutador MX480 son piezas estándar de la industria que tienen una retroalimentación táctil limitada para la inserción de óptica y fibra. Debe insertar la óptica y la fibra firmemente hasta que el pestillo esté firmemente en su lugar. [PR/98055]

• No mezcle las fuentes de alimentación de CA y CC en un enrutador MX480. La mezcla de fuentes de CA y fuentes de CC puede dañar el chasis. [PR/233340]

En este tema se enumeran los problemas de documentación pendientes:

• El voltaje de apagado y los voltajes de arranque indicados en la siguiente nota en las guías de hardware de MX480 y MX480 Quick Start no son correctos en todas las circunstancias: [PR/273771]

  Nota:

  Si el voltaje de entrada de la fuente de alimentación de CC cae por debajo de –36,5 a –38,5 VCC, el router se apaga automáticamente. Durante el apagado automático, el circuito permanece activo. Cuando el voltaje de entrada vuelve a –40,0 a –41,0 VCC, el enrutador se inicia automáticamente de nuevo y el sistema vuelve al funcionamiento normal en 30 minutos. No se requiere la intervención del operador.

• Para que el sistema de refrigeración funcione correctamente, el flujo de aire alrededor del chasis debe ser ilimitado. Permita al menos 8 pulgadas. (20,3 cm) de espacio libre entre los enrutadores refrigerados lateralmente. Permita 5,5 pulg. (14 cm) entre el lateral del chasis y cualquier superficie que no produzca calor, como una pared. [PR/258887]

• Cuando instale el enrutador sin un elevador mecánico, retire y vuelva a instalar los componentes del chasis, primero desde la parte trasera y luego desde la parte delantera. Los componentes deben retirarse y reinstalarse en el siguiente orden: fuentes de alimentación, bandeja de ventilador, SCB y DPC.[PR/265034]

• Reemplace el filtro de aire, ubicado en la parte posterior izquierda del enrutador, cada 6 meses para un rendimiento óptimo del sistema de refrigeración.

• Se proporcionan dos insertos roscados (tuercas PEM) en la parte superior posterior del chasis para conectar el enrutador a tierra. Los puntos de conexión a tierra se ajustan a los tornillos UNC 1/4-20 (americano).

• El estante de montaje debe instalarse en la parte posterior del riel como se describe en la Guía de hardware de la plataforma de enrutamiento universal MX480.

• Después de instalar un cable de alimentación de CC o de alimentación de CA, dirija el cable de alimentación o el cable de alimentación a lo largo del sistema de sujeción del cable hacia la esquina izquierda o derecha del chasis. Si es necesario, enhebra bridas de plástico, que debe proporcionar, a través de las aberturas en la sujeción del cable para mantener el cable de alimentación o los cables en su lugar.

• La Tabla 5 describe las funciones del subsistema host OFFLINE LED.

  Tabla 5: LED OFFLINE del subsistema de host

  Etiqueta	Color	Estado	Descripción
  SIN CONEXIÓN	Rojo	Encendido constante	El host está instalado, pero el motor de enrutamiento está sin conexión.
  		Apagado	El host no está instalado.
