Conexión del SRX4100 al poder

Conexión del cable de conexión a tierra del firewall SRX4100

Para cumplir los requisitos de seguridad e interferencia electromagnética (EMI) y garantizar un funcionamiento adecuado, la puerta de enlace de servicios debe estar adecuadamente conectada a tierra antes de conectar la alimentación. Debe proporcionar una lengüeta de conexión a tierra para conectar la puerta de enlace de servicios a tierra.

Para conectar a tierra la puerta de enlace de servicios, conecte un cable de conexión a tierra a tierra y, a continuación, lo conecte al punto de conexión a tierra del chasis situado en el panel posterior del dispositivo con un tornillo de conexión a tierra M5 x 10 mm.

Debe instalar el SRX4100 en una ubicación de acceso restringido y asegurarse de que el chasis siempre esté correctamente conectado a tierra. El SRX4100 tiene un terminal de conexión a tierra protector de un solo orificio provisto en el chasis. Consulte la figura 1. En todas las circunstancias, utilice esta conexión a tierra para conectar a tierra el chasis. Para los sistemas alimentados por CA, también debe usar el cable de conexión a tierra en el cable de alimentación de CA junto con la conexión de oreja de conexión a tierra de un solo orificio. Este sistema probado cumple o supera todos los requisitos reglamentarios EMC aplicables con el terminal de puesta a tierra de protección de un solo orificio.

CAUTELA:

Antes de conectar la alimentación a la puerta de enlace de servicios, un electricista con licencia debe conectar una lengüeta de cable al cable de conexión a tierra que usted suministra. Un cable con una lengüeta conectada incorrectamente puede dañar la puerta de enlace de servicios (por ejemplo, provocando un cortocircuito).

Asegúrese de tener disponibles las siguientes piezas y herramientas:

  • Correa de muñequera de conexión a tierra de descarga electrostática (ESD)

  • Destornillador Phillips (+), número 2

  • Cable de puesta a tierra de alambre de un solo hilo de 16 AWG (alambre verde y amarillo)

  • Orejeta de conexión a tierra (orejeta TV14-6R con aislamiento de vinilo o equivalente)

  • Un tornillo de puesta a tierra métrico M5 x 10 mm

Para conectar la puerta de enlace de servicios a tierra tierra:

  1. Conecte una correa de conexión a tierra de descarga electrostática (ESD) a su muñeca desnuda y conecte la correa al punto ESD en el chasis.
  2. Conecte un extremo del cable de conexión a tierra a una toma a tierra adecuada, como el bastidor en el que está montada la puerta de enlace de servicios.
  3. Coloque la lengüeta de conexión a tierra unida al cable de conexión a tierra sobre el punto de conexión a tierra.
  4. Asegure la lengüeta del cable de conexión a tierra al punto de conexión a tierra con el tornillo. Consulte la figura 1.
    Figura 1: Conexión del cable Connecting the Grounding Cable de conexión a tierra
  5. Coloque el cable de conexión a tierra y compruebe que no toque ni bloquee el acceso a los componentes de la puerta de enlace de servicios y que no cubra donde las personas podrían tropezar con él.
Nota:

Cuando retire el chasis, apague la alimentación y desconecte el cable de conexión a tierra.

Conexión de alimentación de CA a un firewall SRX4100

Asegúrese de tener un cable de alimentación adecuado para su ubicación geográfica disponible para conectar la alimentación de CA a un firewall SRX4100. Antes de empezar a conectar la alimentación de CA:

  • Asegúrese de haber tomado las precauciones necesarias para evitar daños por descarga electrostática (ESD).

  • Asegúrese de haber conectado el chasis del dispositivo a tierra a tierra.

    CAUTELA:

    Antes de conectar la alimentación a la puerta de enlace de servicios, un electricista con licencia debe conectar una lengüeta de cable al cable de conexión a tierra que usted suministra. Un cable con una lengüeta conectada incorrectamente puede dañar el dispositivo (por ejemplo, provocando un cortocircuito).

    Para cumplir los requisitos de seguridad e interferencia electromagnética (EMI) y garantizar un funcionamiento correcto, debe conectar correctamente el chasis de la puerta de enlace de servicios antes de conectar la alimentación.

Para conectar la alimentación de CA:

  1. Coloque una correa de conexión a tierra de descarga electrostática (ESD) a su muñeca desnuda y conecte la correa al punto ESD en la parte posterior del chasis.
  2. Asegúrese de que las fuentes de alimentación estén completamente insertadas en el chasis y que los pestillos estén seguros.
  3. Localice los cables de alimentación suministrados con la puerta de enlace de servicios; Los cables tienen enchufes apropiados para su ubicación geográfica.
  4. Inserte el extremo del acoplador del cable de alimentación en la entrada del cable de alimentación de CA en la placa frontal de la fuente de alimentación de CA.
  5. Empuje el retenedor del cable de alimentación sobre el cable de alimentación. Consulte la figura 2.
    Figura 2: Conexión de la alimentación Connecting AC Power de CA
  6. Si la toma de corriente de CA tiene un interruptor de alimentación, configúrelo en la posición de apagado (0).
  7. Inserte el enchufe del cable de alimentación en una toma de corriente de CA.
  8. Viste el cable de alimentación apropiadamente. Verifique que el cable de alimentación no bloquee la salida de aire y el acceso a los componentes de la puerta de enlace de servicios ni cubra donde las personas puedan tropezar con él.
  9. Si la toma de corriente de CA tiene un interruptor de alimentación, configúrelo en la posición de encendido (|).
  10. Repita los pasos 4 a 8 para la segunda fuente de alimentación de CA.
  11. Verifique que los LED de CA y CC de cada fuente de alimentación estén iluminados en verde. Si el estado de error (!) El LED se ilumina de color ámbar, retire la alimentación de la fuente de alimentación y reemplace la fuente de alimentación (consulte Extracción de una fuente de alimentación de CA de una puerta de enlace de servicios SRX4100). No retire la fuente de alimentación hasta que tenga lista una fuente de alimentación de reemplazo. Las fuentes de alimentación deben instalarse en la puerta de enlace de servicios para garantizar un flujo de aire adecuado.

Conexión de corriente continua a un firewall SRX4100

Antes de empezar a conectar la alimentación de CC a un firewall SRX4100:

  • Asegúrese de haber tomado las precauciones necesarias para evitar daños por descarga electrostática (ESD).

  • Asegúrese de haber conectado el chasis a tierra a tierra.

    CAUTELA:

    Antes de conectar la alimentación a la puerta de enlace de servicios, un electricista con licencia debe conectar una lengüeta de cable al cable de conexión a tierra que usted suministra. Un cable con una lengüeta conectada incorrectamente puede dañar el dispositivo (por ejemplo, provocando un cortocircuito).

    Para cumplir los requisitos de seguridad e interferencia electromagnética (EMI) y garantizar un funcionamiento correcto, debe conectar correctamente el chasis de la puerta de enlace de servicios antes de conectar la alimentación.

Asegúrese de tener disponibles las siguientes piezas y herramientas:

  • Cables de fuente de alimentación de CC (14–16 AWG) con orejeta de anillo (Molex 190700069 o equivalente)

  • Destornillador Phillips (+), número 2

  • Multímetro

Para conectar la alimentación de CC:

  1. Coloque una correa de conexión a tierra de descarga electrostática (ESD) a su muñeca desnuda y conecte la correa al punto ESD en la parte posterior del chasis.
  2. Verifique que los cables de alimentación de CC estén etiquetados correctamente antes de realizar conexiones a la fuente de alimentación. En un esquema típico de distribución de energía en el que el retorno se conecta a tierra del chasis en la planta de baterías, puede usar un multímetro para verificar la resistencia de los cables de CC -48V y RTN a tierra del chasis.

    • El cable con una resistencia muy alta (que indica un circuito abierto) a tierra del chasis es negativo (–) y se instalará en el terminal de entrada de alimentación de CC V – (entrada).

    • El cable con muy baja resistencia (que indica un circuito cerrado) a tierra del chasis es positivo (+) y se instalará en el terminal de entrada de alimentación de CC V+ (retorno).

    CAUTELA:

    Debe asegurarse de que las conexiones de alimentación mantengan la polaridad adecuada. Los cables de la fuente de alimentación pueden etiquetarse (+) y (–) para indicar su polaridad. No existe un código de color estándar para los cables de alimentación de CC. El código de colores utilizado por la fuente de alimentación de CC externa en su sitio determina el código de colores para los cables de alimentación que se conectan a los pernos de terminales en cada fuente de alimentación.
  3. Asegúrese de que el disyuntor de entrada esté abierto de modo que el voltaje a través de los cables del cable de la fuente de alimentación de CC sea de 0 V y que los cables no se activen mientras conecta la alimentación de CC.
  4. Instale aislamiento de tubos termorretráctiles alrededor de los cables de alimentación:

    1. Deslice el tubo sobre la parte del cable donde está conectado al barril de la orejeta. Asegúrese de que el tubo cubra el extremo del cable y el cañón de la lengüeta unida a él.

    2. Reduzca el tubo con una pistola de calor. Asegúrese de calentar todos los lados del tubo de manera uniforme para que se encoja firmemente alrededor del cable.

      Nota:

      No sobrecaliente el tubo.

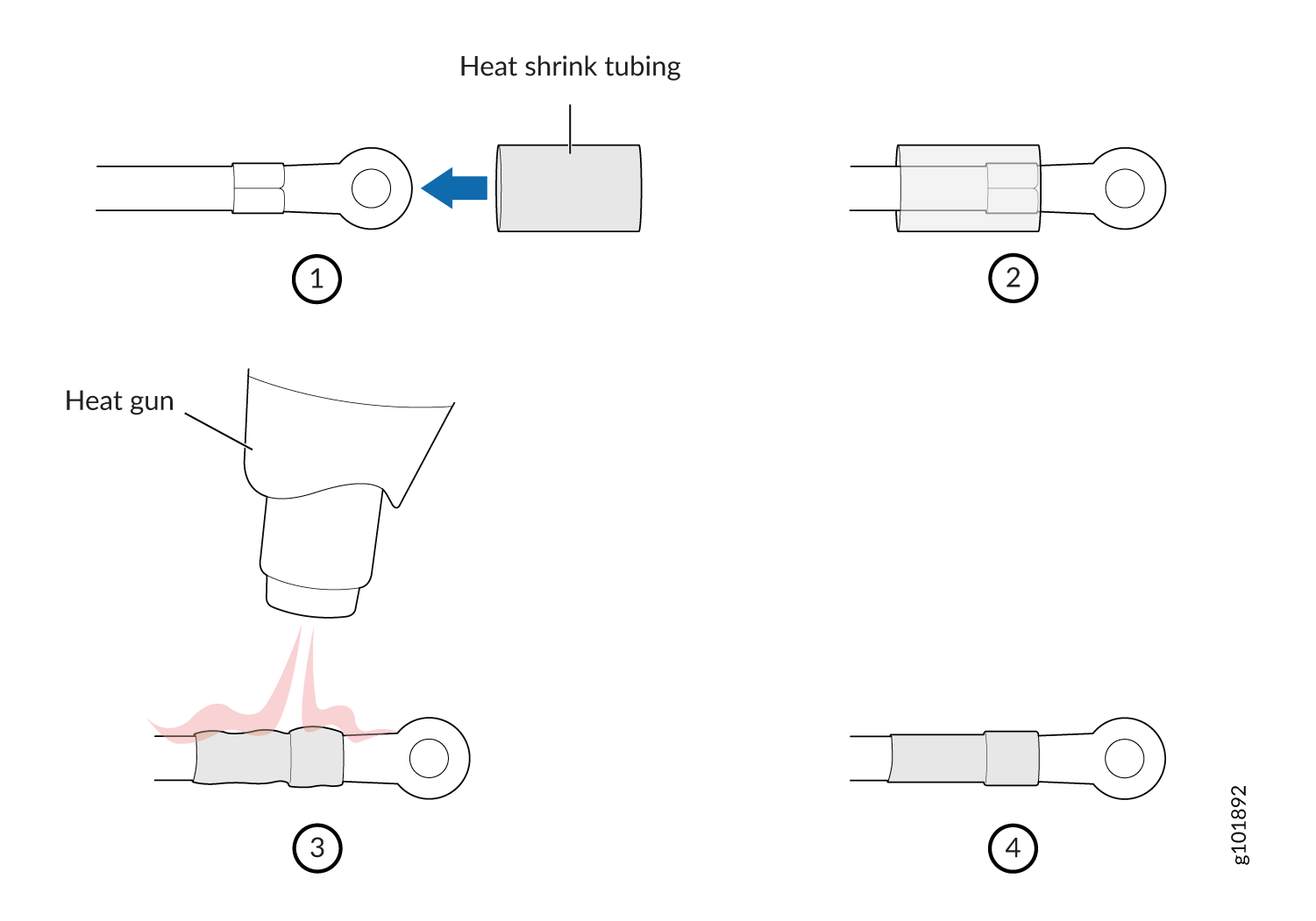

      La figura 3 muestra cómo instalar tubos termorretráctiles.

      Figura 3: Cómo instalar tubos termorretráctiles How to Install Heat-Shrink Tubing
  5. Retire la tapa del bloque de terminales. La cubierta del bloque de terminales es una pieza de plástico transparente que encaja en su lugar sobre el bloque de terminales.
  6. Retire los tornillos de los terminales con el destornillador.
  7. Asegure cada lengüeta de cable de alimentación de fuente de CC positiva (+) a un terminal RTN (retorno). Asegure cada lengüeta negativa (–) del cable de alimentación de fuente de CC a un terminal de -48 V (entrada).

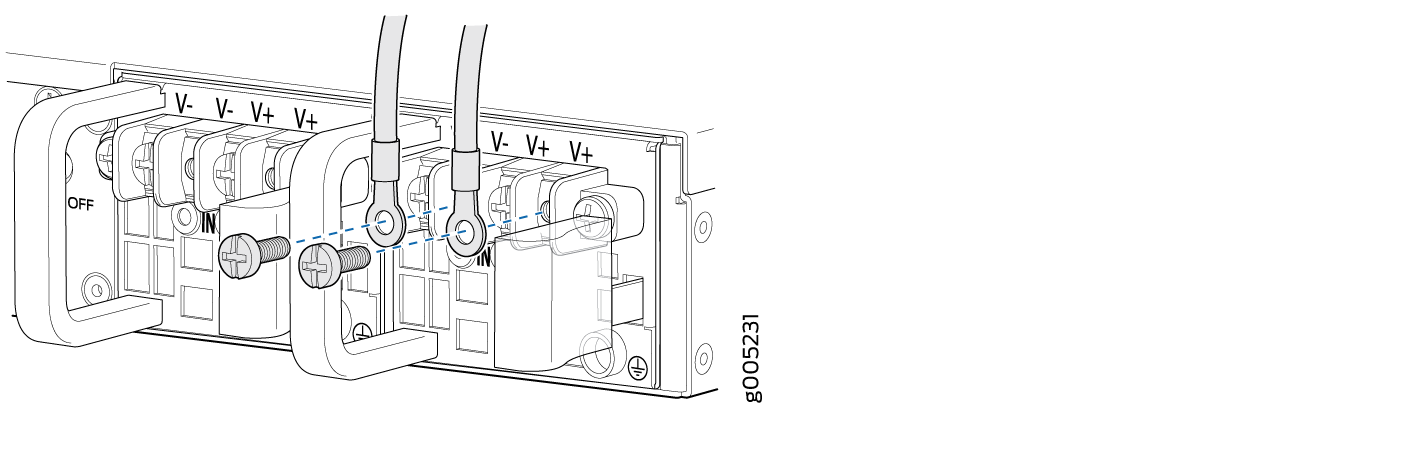

    Figura 4: Conexión de la alimentación Connecting DC Power de CC
  8. Apriete los tornillos de los terminales de la fuente de alimentación hasta que queden ajustados con el destornillador. No apriete demasiado.
  9. Vuelva a colocar la tapa del bloque de terminales.
  10. Cierre el disyuntor de entrada.
  11. El dispositivo se enciende tan pronto como se proporciona alimentación a la fuente de alimentación.
  12. Verifique que los LED de entrada y salida de la fuente de alimentación estén iluminados en verde y estén encendidos de forma constante.
