Descripción de la administración de errores de conectividad OAM Ethernet para conmutadores

Use el Explorador de características para confirmar la compatibilidad de la plataforma y el lanzamiento de características específicas.

Revise la Comportamiento de CFM de OAM específico de la plataforma sección para obtener notas relacionadas con su plataforma.

La especificación IEEE 802.1ag proporciona administración de errores de conectividad Ethernet (CFM). CFM supervisa las redes Ethernet que pueden comprender una o más instancias de servicio para detectar errores de conectividad que comprometan la red.

Las principales características de CFM son:

  • Monitoreo de fallos mediante el protocolo de verificación de continuidad. Este es un protocolo de detección de vecinos y comprobación de estado que descubre y mantiene adyacencias en el nivel de VLAN.

  • Descubrimiento de rutas y comprobación de errores mediante el protocolo linktrace.

  • Aislamiento de errores mediante el protocolo de circuito cerrado.

CFM divide la red de servicio en varios dominios administrativos. Por ejemplo, los operadores, proveedores y clientes pueden formar parte de diferentes dominios administrativos. Cada dominio administrativo se mapea en un dominio de mantenimiento que proporciona suficiente información para realizar su propia gestión, evitando así brechas de seguridad y haciendo posible el monitoreo de extremo a extremo.

En un dominio de mantenimiento CFM, cada instancia de servicio se denomina asociación de mantenimiento. Una asociación de mantenimiento puede considerarse como una malla completa de puntos finales de asociación de mantenimiento (MEP) que tienen características similares. Los eurodiputados son entidades activas de CFM que generan y responden a los mensajes de protocolo CFM. También hay un punto intermedio de mantenimiento (MIP), que es una entidad CFM similar al MEP, pero más pasiva (los MIP solo responden a los mensajes CFM).

Cada dominio de mantenimiento está asociado a un nivel de dominio de mantenimiento del 0 al 7. La asignación de niveles se basa en la jerarquía de la red, donde a los dominios externos se les asigna un nivel superior al de los dominios internos. Configure los puntos finales del cliente para que tengan el nivel de dominio de mantenimiento más alto. El nivel de dominio de mantenimiento es un parámetro obligatorio que indica las relaciones de anidamiento entre varios dominios de mantenimiento. El nivel está incrustado en cada trama CFM. Los mensajes del CFM dentro de un nivel determinado son procesados por los eurodiputados en ese mismo nivel.

Para habilitar CFM en una interfaz Ethernet, debe configurar dominios de mantenimiento, asociaciones de mantenimiento y puntos finales de asociación de mantenimiento (MEP). Figura 1 muestra las relaciones entre los dominios de mantenimiento, los puntos finales de asociación de mantenimiento (MEP) y los puntos intermedios de mantenimiento (MIP) configurados en un conmutador.

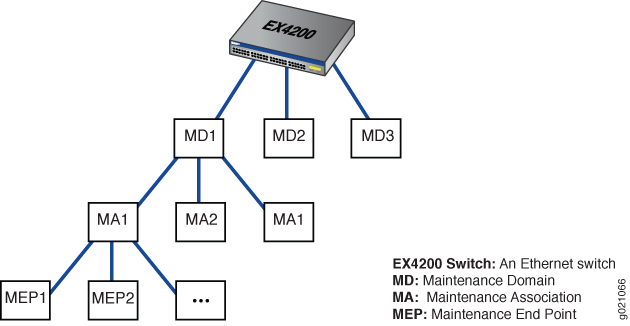

Figura 1: Relación entre los MEP, los MIP y los niveles de dominio de mantenimiento Relación entre los MEP, los MIP y los niveles de dominio de mantenimiento

Comportamiento de CFM de OAM específico de la plataforma

Use el Explorador de características para confirmar la compatibilidad de la plataforma y el lanzamiento de características específicas.

Use la tabla siguiente para revisar los comportamientos específicos de la plataforma para su plataforma.

Plataforma Diferencia

serie EX

  • En los conmutadores de la serie EX compatibles con CFM, primero debe agregar el CFM a Junos OS básico instalando una licencia de funciones mejoradas (EFL) para usar la función CFM. Consulte Licencias para la serie EX para obtener más detalles.

  • Los conmutadores EX4600 compatibles con CFM tienen las siguientes limitaciones:

    • Apoyamos CFM a través de software utilizando filtros. Estos filtros pueden afectar la escala

    • El sistema no admite el modo Motor de reenvío de paquetes en línea (PFE). En el modo PFE en línea, puede delegar el procesamiento de administración periódica de paquetes (PPM) al motor de reenvío de paquetes (PFE) para lograr un manejo de paquetes más rápido. El intervalo CCM que admite el sistema es de 10 milisegundos.

    • El sistema no admite la supervisión del rendimiento (UIT-T Y.1731 Ethernet Service OAM).
    • El sistema no admite un intervalo CCM de menos de 1 segundo.
    • CFM no es compatible con interfaces enrutadas e interfaces Ethernet agregadas (retraso).
    • El sistema no admite la función media MIP, que divide la funcionalidad MIP en dos segmentos unidireccionales para mejorar la cobertura de la red.
    • El sistema no es compatible con Up MEP.
    • El sistema soporta un número total de 20 sesiones CFM.

  • Los conmutadores EX4300 no admiten CFM en interfaces Ethernet agregadas (LAG).

Serie QFX

  • Los conmutadores de las series QFX5120, QFX5200 y QFX5210 compatibles con CFM tienen las siguientes limitaciones:

    • Apoyamos CFM a través de software utilizando filtros. Estos filtros pueden afectar la escala

    • El sistema no admite el modo Motor de reenvío de paquetes en línea (PFE). En el modo PFE en línea, puede delegar el procesamiento de administración periódica de paquetes (PPM) al motor de reenvío de paquetes (PFE) para lograr un manejo de paquetes más rápido. El intervalo CCM que admite el sistema es de 10 milisegundos.

    • El sistema no admite la supervisión del rendimiento (UIT-T Y.1731 Ethernet Service OAM).
    • El sistema no admite un intervalo CCM de menos de 1 segundo.
    • CFM no es compatible con interfaces enrutadas e interfaces Ethernet agregadas (retraso).
    • El sistema no admite la función media MIP, que divide la funcionalidad MIP en dos segmentos unidireccionales para mejorar la cobertura de la red.
    • El sistema no es compatible con Up MEP.
    • El sistema soporta un número total de 20 sesiones CFM.
