Ejemplo: Configuración del MED mediante filtros de ruta
En este ejemplo se muestra cómo configurar una directiva que usa filtros de ruta para modificar la métrica del discriminador de salida múltiple (MED) para anunciarse en mensajes de actualización de BGP.
Requisitos
No se requiere ninguna configuración especial más allá de la inicialización del dispositivo antes de configurar este ejemplo.
Descripción general
Para configurar una directiva de filtro de ruta que modifique la métrica MED anunciada en los mensajes de actualización de BGP, incluya la metric
instrucción en la acción de política.

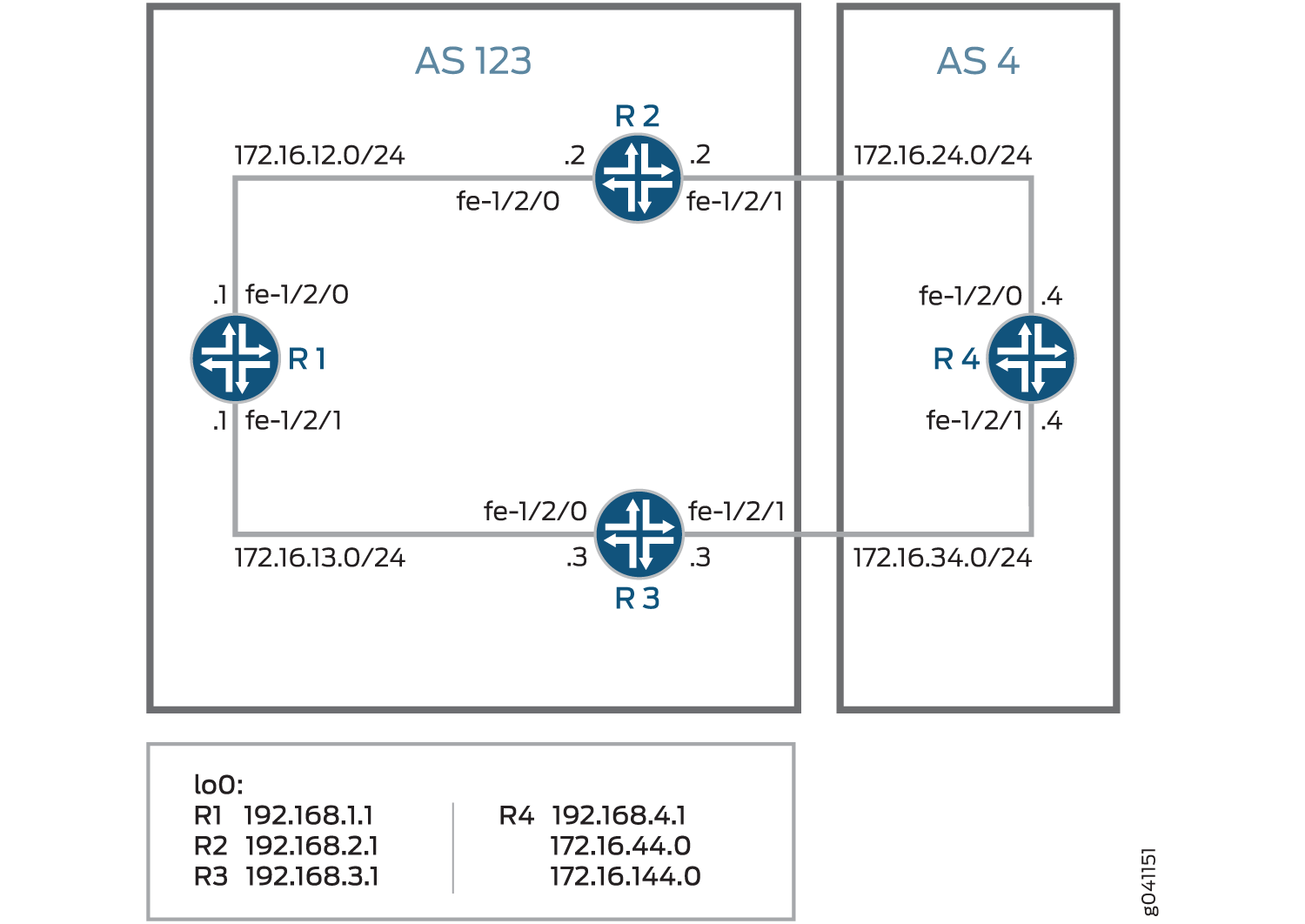

Figura 1 muestra una red típica con sesiones internas del mismo nivel y varios puntos de salida a un sistema autónomo (AS) vecino.
![Red típica con sesiones de IBGP y múltiples puntos de salida](../../../images/g041151.png)
El dispositivo R4 tiene varias interfaces de circuito cerrado configuradas para simular los prefijos anunciados. Las direcciones de interfaz de circuito cerrado adicionales son 172.16.44.0/32 y 172.16.144.0/32. En este ejemplo se muestra cómo configurar el dispositivo R4 para anunciar un valor MED de 30 al dispositivo R3 para todas las rutas excepto 172.16.144.0. Para 172.16.144.0, se anuncia un valor MED de 10 en el dispositivo 3. Se anuncia un valor MED de 20 en el dispositivo R2, independientemente del prefijo de ruta.
Configuración
- Configuración rápida de CLI
- Configuración del dispositivo R1
- Configuración del dispositivo R2
- Configuración del dispositivo R3
- Configuración del dispositivo R4
Configuración rápida de CLI
Para configurar rápidamente este ejemplo, copie los siguientes comandos, péguelos en un archivo de texto, elimine los saltos de línea, cambie los detalles necesarios para que coincidan con su configuración de red y, a continuación, copie y pegue los comandos en la CLI en el nivel de [edit]
jerarquía.
Dispositivo R1
set interfaces fe-1/2/0 unit 1 family inet address 172.16.12.1/24 set interfaces fe-1/2/1 unit 2 family inet address 172.16.13.1/24 set interfaces lo0 unit 1 family inet address 192.168.1.1/32 set protocols bgp group internal type internal set protocols bgp group internal local-address 192.168.1.1 set protocols bgp group internal export send-direct set protocols bgp group internal neighbor 192.168.2.1 set protocols bgp group internal neighbor 192.168.3.1 set protocols ospf area 0.0.0.0 interface lo0.1 passive set protocols ospf area 0.0.0.0 interface fe-1/2/0.1 set protocols ospf area 0.0.0.0 interface fe-1/2/1.2 set policy-options policy-statement send-direct term 1 from protocol direct set policy-options policy-statement send-direct term 1 then accept set routing-options autonomous-system 123 set routing-options router-id 192.168.1.1
Dispositivo R2
set interfaces fe-1/2/0 unit 3 family inet address 172.16.12.2/24 set interfaces fe-1/2/1 unit 4 family inet address 172.16.24.2/24 set interfaces lo0 unit 2 family inet address 192.168.2.1/32 set protocols bgp group internal type internal set protocols bgp group internal local-address 192.168.2.1 set protocols bgp group internal export send-direct set protocols bgp group internal neighbor 192.168.1.1 set protocols bgp group internal neighbor 192.168.3.1 set protocols bgp group external type external set protocols bgp group external export send-direct set protocols bgp group external peer-as 4 set protocols bgp group external neighbor 172.16.24.4 set protocols ospf area 0.0.0.0 interface lo0.2 passive set protocols ospf area 0.0.0.0 interface fe-1/2/0.3 set protocols ospf area 0.0.0.0 interface fe-1/2/1.4 set policy-options policy-statement send-direct term 1 from protocol direct set policy-options policy-statement send-direct term 1 then accept set routing-options autonomous-system 123 set routing-options router-id 192.168.2.1
Dispositivo R3
set interfaces fe-1/2/0 unit 5 family inet address 172.16.13.3/24 set interfaces fe-1/2/1 unit 6 family inet address 172.16.34.3/24 set interfaces lo0 unit 3 family inet address 192.168.3.1/32 set protocols bgp group internal type internal set protocols bgp group internal local-address 192.168.3.1 set protocols bgp group internal export send-direct set protocols bgp group internal neighbor 192.168.1.1 set protocols bgp group internal neighbor 192.168.2.1 set protocols bgp group external type external set protocols bgp group external export send-direct set protocols bgp group external peer-as 4 set protocols bgp group external neighbor 172.16.34.4 set protocols ospf area 0.0.0.0 interface lo0.3 passive set protocols ospf area 0.0.0.0 interface fe-1/2/0.5 set protocols ospf area 0.0.0.0 interface fe-1/2/1.6 set policy-options policy-statement send-direct term 1 from protocol direct set policy-options policy-statement send-direct term 1 then accept set routing-options autonomous-system 123 set routing-options router-id 192.168.3.1
Dispositivo R4
set interfaces fe-1/2/0 unit 7 family inet address 172.16.24.4/24 set interfaces fe-1/2/1 unit 8 family inet address 172.16.34.4/24 set interfaces lo0 unit 4 family inet address 192.168.4.1/32 set interfaces lo0 unit 4 family inet address 172.16.44.0/32 set interfaces lo0 unit 4 family inet address 172.16.144.0/32 set protocols bgp group external type external set protocols bgp group external export send-direct set protocols bgp group external peer-as 123 set protocols bgp group external neighbor 172.16.34.3 export med-10 set protocols bgp group external neighbor 172.16.34.3 export med-30 set protocols bgp group external neighbor 172.16.24.2 metric-out 20 set policy-options policy-statement med-10 from route-filter 172.16.144.0/32 exact set policy-options policy-statement med-10 then metric 10 set policy-options policy-statement med-10 then accept set policy-options policy-statement med-30 from route-filter 0.0.0.0/0 longer set policy-options policy-statement med-30 then metric 30 set policy-options policy-statement med-30 then accept set policy-options policy-statement send-direct term 1 from protocol direct set policy-options policy-statement send-direct term 1 then accept set routing-options autonomous-system 4 set routing-options router-id 192.168.4.1
Configuración del dispositivo R1
Procedimiento paso a paso
En el ejemplo siguiente, debe explorar por varios niveles en la jerarquía de configuración. Para obtener información acerca de cómo navegar por la CLI, consulte Uso del editor de CLI en modo de configuración en la Guía del usuario de CLI de Junos OS.
Para configurar el dispositivo R1:
Configure las interfaces del dispositivo.
[edit interfaces fe-1/2/0 unit 1] user@R1# set family inet address 172.16.12.1/24 [edit interfaces fe-1/2/1 unit 2] user@R1# set family inet address 172.16.13.1/24 [edit interfaces lo0 unit 1] user@R1# set family inet address 192.168.1.1/32
Configure BGP.
[edit protocols bgp group internal] user@R1# set type internal user@R1# set local-address 192.168.1.1 user@R1# set export send-direct user@R1# set neighbor 192.168.2.1 user@R1# set neighbor 192.168.3.1
Configure OSPF.
[edit protocols ospf area 0.0.0.0] user@R1# set interface lo0.1 passive user@R1# set interface fe-1/2/0.1 user@R1# set interface fe-1/2/1.2
Configure una política que acepte rutas directas.
Otras opciones útiles para este escenario podrían ser aceptar rutas aprendidas a través de OSPF o rutas locales.
[edit policy-options policy-statement send-direct term 1] user@R1# set from protocol direct user@R1# set then accept
Configure el ID del enrutador y el número de sistema autónomo (AS).
[edit routing-options] user@R1# set autonomous-system 123 user@R1# set router-id 192.168.1.1
Resultados
Desde el modo de configuración, ingrese los comandos show interfaces
, show protocols
, show policy-options
y show routing-options
para confirmar la configuración. Si el resultado no muestra la configuración deseada, repita las instrucciones en este ejemplo para corregir la configuración.
user@R1# show interfaces fe-1/2/0 { unit 1 { family inet { address 172.16.12.1/24; } } } fe-1/2/1 { unit 2 { family inet { address 172.16.13.1/24; } } } lo0 { unit 1 { family inet { address 192.168.1.1/32; } } }
user@R1# show protocols bgp { group internal { type internal; local-address 192.168.1.1; export send-direct; neighbor 192.168.2.1; neighbor 192.168.3.1; } } ospf { area 0.0.0.0 { interface lo0.1 { passive; } interface fe-1/2/0.1; interface fe-1/2/1.2; } }
user@R1# show policy-options policy-statement send-direct { term 1 { from protocol direct; then accept; } }
user@R1# show routing-options autonomous-system 123; router-id 192.168.1.1;
Cuando termine de configurar el dispositivo, ingrese commit
en el modo de configuración.
Configuración del dispositivo R2
Procedimiento paso a paso
En el ejemplo siguiente, debe explorar por varios niveles en la jerarquía de configuración. Para obtener información acerca de cómo navegar por la CLI, consulte Uso del editor de CLI en modo de configuración en la Guía del usuario de CLI de Junos OS.
Para configurar el dispositivo R2:
Configure las interfaces del dispositivo.
[edit interfaces fe-1/2/0 unit 3] user@R2# set family inet address 172.16.12.21/24 [edit interfaces fe-1/2/1 unit 4] user@R2# set family inet address 172.16.24.2/24 [edit interfaces lo0 unit 2] user@R2# set family inet address 192.168.2.1/32
Configure BGP.
[edit protocols bgp group internal] user@R2# set type internal user@R2# set local-address 192.168.2.1 user@R2# set export send-direct user@R2# set neighbor 192.168.1.1 user@R2# set neighbor 192.168.3.1 [edit protocols bgp group external] user@R2# set type external user@R2# set export send-direct user@R2# set peer-as 4 user@R2# set neighbor 172.16.24.4
Configure OSPF.
[edit protocols ospf area 0.0.0.0] user@R2# set interface lo0.2 passive user@R2# set interface fe-1/2/0.3 user@R2# set interface fe-1/2/1.4
Configure una política que acepte rutas directas.
Otras opciones útiles para este escenario podrían ser aceptar rutas aprendidas a través de OSPF o rutas locales.
[edit policy-options policy-statement send-direct term 1] user@R2# set from protocol direct user@R2# set then accept
Configure el ID del enrutador y el número de sistema autónomo (AS).
[edit routing-options] user@R2# set autonomous-system 123 user@R2# set router-id 192.168.2.1
Resultados
Desde el modo de configuración, ingrese los comandos show interfaces
, show protocols
, show policy-options
y show routing-options
para confirmar la configuración. Si el resultado no muestra la configuración deseada, repita las instrucciones en este ejemplo para corregir la configuración.
user@R2# show interfaces fe-1/2/0 { unit 3 { family inet { address 172.16.12.2/24; } } } fe-1/2/1 { unit 4 { family inet { address 172.16.24.2/24; } } } lo0 { unit 2 { family inet { address 192.168.2.1/32; } } }
user@R2# show protocols bgp { group internal { type internal; local-address 192.168.2.1; export send-direct; neighbor 192.168.1.1; neighbor 192.168.3.1; } group external { type external; export send-direct; peer-as 4; neighbor 172.16.24.4; } } ospf { area 0.0.0.0 { interface lo0.2 { passive; } interface fe-1/2/0.3; interface fe-1/2/1.4; } }
user@R2# show policy-options policy-statement send-direct { term 1 { from protocol direct; then accept; } }
user@R2# show routing-options autonomous-system 123; router-id 192.168.2.1;
Cuando termine de configurar el dispositivo, ingrese commit
en el modo de configuración.
Configuración del dispositivo R3
Procedimiento paso a paso
En el ejemplo siguiente, debe explorar por varios niveles en la jerarquía de configuración. Para obtener información acerca de cómo navegar por la CLI, consulte Uso del editor de CLI en modo de configuración en la Guía del usuario de CLI de Junos OS.
Para configurar el dispositivo R3:
Configure las interfaces del dispositivo.
[edit interfaces fe-1/2/0 unit 5] user@R3# set family inet address 172.16.13.3/24 [edit interfaces fe-1/2/1 unit 6] user@R3# set family inet address 172.16.34.3/24 [edit interfaces lo0 unit 3] user@R3# set family inet address 192.168.3.1/32
Configure BGP.
[edit protocols bgp group internal] user@R3# set type internal user@R3# set local-address 192.168.3.1 user@R3# set export send-direct user@R3# set neighbor 192.168.1.1 user@R3# set neighbor 192.168.2.1 [edit protocols bgp group external] user@R3# set type external user@R3# set export send-direct user@R3# set peer-as 4 user@R3# set neighbor 172.16.34.4
Configure OSPF.
[edit protocols ospf area 0.0.0.0] user@R3# set interface lo0.3 passive user@R3# set interface fe-1/2/0.5 user@R3# set interface fe-1/2/1.6
Configure una política que acepte rutas directas.
Otras opciones útiles para este escenario podrían ser aceptar rutas aprendidas a través de OSPF o rutas locales.
[edit policy-options policy-statement send-direct term 1] user@R3# set from protocol direct user@R3# set then accept
Configure el ID del enrutador y el número de sistema autónomo (AS).
[edit routing-options] user@R3# set autonomous-system 123 user@R3# set router-id 192.168.3.1
Resultados
Desde el modo de configuración, ingrese los comandos show interfaces
, show protocols
, show policy-options
y show routing-options
para confirmar la configuración. Si el resultado no muestra la configuración deseada, repita las instrucciones en este ejemplo para corregir la configuración.
user@R3# show interfaces fe-1/2/0 { unit 5 { family inet { address 172.16.13.3/24; } } } fe-1/2/1 { unit 6 { family inet { address 172.16.34.3/24; } } } lo0 { unit 3 { family inet { address 192.168.3.1/32; } } }
user@R3# show protocols bgp { group internal { type internal; local-address 192.168.3.1; export send-direct; neighbor 192.168.1.1; neighbor 192.168.2.1; } group external { type external; export send-direct; peer-as 4; neighbor 172.16.34.4; } } ospf { area 0.0.0.0 { interface lo0.3 { passive; } interface fe-1/2/0.5; interface fe-1/2/1.6; } }
user@R3# show policy-options policy-statement send-direct { term 1 { from protocol direct; then accept; } }
user@R3# show routing-options autonomous-system 123; router-id 192.168.3.1;
Cuando termine de configurar el dispositivo, ingrese commit
en el modo de configuración.
Configuración del dispositivo R4
Procedimiento paso a paso
En el ejemplo siguiente, debe explorar por varios niveles en la jerarquía de configuración. Para obtener información acerca de cómo navegar por la CLI, consulte Uso del editor de CLI en modo de configuración en la Guía del usuario de CLI de Junos OS.
Para configurar el dispositivo R4:
Configure las interfaces del dispositivo.
[edit interfaces fe-1/2/0 unit 7] user@R4# set family inet address 172.16.24.4/24 [edit interfaces fe-1/2/1 unit 8] user@R4# set family inet address 172.16.34.4/24 [edit interfaces lo0 unit 4] user@R4# set family inet address 192.168.4.1/32 user@R4# set family inet address 172.16.44.0/32 user@R4# set family inet address 172.16.144.0/32
El dispositivo R4 tiene varias direcciones de interfaz de circuito cerrado para simular los prefijos anunciados.
Configure una política que acepte rutas directas.
Otras opciones útiles para este escenario podrían ser aceptar rutas aprendidas a través de OSPF o rutas locales.
[edit policy-options policy-statement send-direct term 1] user@R4# set from protocol direct user@R4# set then accept
Configure BGP.
[edit protocols bgp group external] user@R4# set type external user@R4# set export send-direct user@R4# set peer-as 123
Configure las dos directivas MED.
[edit policy-options] set policy-statement med-10 from route-filter 172.16.144.0/32 exact set policy-statement med-10 then metric 10 set policy-statement med-10 then accept set policy-statement med-30 from route-filter 0.0.0.0/0 longer set policy-statement med-30 then metric 30 set policy-statement med-30 then accept
Configure los dos vecinos de EBGP, aplicando las dos políticas MED al dispositivo R3 y un valor MED de 20 al dispositivo R2.
[edit protocols bgp group external] user@R4# set neighbor 172.16.34.3 export med-10 user@R4# set neighbor 172.16.34.3 export med-30 user@R4# set neighbor 172.16.24.2 metric-out 20
Configure el ID del enrutador y el número de sistema autónomo (AS).
[edit routing-options] user@R4# set autonomous-system 4 user@R4# set router-id 192.168.4.1
Resultados
Desde el modo de configuración, ingrese los comandos show interfaces
, show protocols
, show policy-options
y show routing-options
para confirmar la configuración. Si el resultado no muestra la configuración deseada, repita las instrucciones en este ejemplo para corregir la configuración.
user@R4# show interfaces fe-1/2/0 { unit 7 { family inet { address 172.16.24.4/24; } } } fe-1/2/1 { unit 8 { family inet { address 172.16.34.4/24; } } } lo0 { unit 4 { family inet { address 192.168.4.1/32; address 172.16.44.0/32; address 172.16.144.0/32; } } }
user@R4# show protocols bgp { group external { type external; export send-direct; peer-as 123; neighbor 172.16.24.2 { metric-out 20; } neighbor 172.16.34.3 { export [ med-10 med-30 ]; } } }
user@R4# show policy-options policy-statement med-10 { from { route-filter 172.16.144.0/32 exact; } then { metric 10; accept; } } policy-statement med-30 { from { route-filter 0.0.0.0/0 longer; } then { metric 30; accept; } } policy-statement send-direct { term 1 { from protocol direct; then accept; } }
user@R4# show routing-options autonomous-system 4; router-id 192.168.4.1;
Cuando termine de configurar el dispositivo, ingrese commit
en el modo de configuración.
Verificación
Confirme que la configuración funcione correctamente.
- Comprobación de la ruta activa desde el dispositivo R1 al dispositivo R4
- Verificar que el dispositivo R4 está enviando sus rutas correctamente
Comprobación de la ruta activa desde el dispositivo R1 al dispositivo R4
Propósito
Compruebe que la ruta activa pasa por el dispositivo R2.
Acción
Desde el modo operativo, ingrese el comando show route protocol bgp
.
user@R1> show route protocol bgp inet.0: 13 destinations, 19 routes (13 active, 0 holddown, 0 hidden) + = Active Route, - = Last Active, * = Both 172.16.12.0/24 [BGP/170] 4d 01:13:32, localpref 100, from 192.168.2.1 AS path: I > to 172.16.12.2 via fe-1/2/0.1 172.16.13.0/24 [BGP/170] 3d 05:36:10, localpref 100, from 192.168.3.1 AS path: I > to 172.16.13.3 via fe-1/2/1.2 172.16.24.0/24 [BGP/170] 4d 01:13:32, localpref 100, from 192.168.2.1 AS path: I > to 172.16.12.2 via fe-1/2/0.1 172.16.34.0/24 [BGP/170] 3d 05:36:10, localpref 100, from 192.168.3.1 AS path: I > to 172.16.13.3 via fe-1/2/1.2 172.16.44.0/32 *[BGP/170] 00:06:03, MED 20, localpref 100, from 192.168.2.1 AS path: 4 I > to 172.16.12.2 via fe-1/2/0.1 172.16.144.0/32 *[BGP/170] 00:06:03, MED 10, localpref 100, from 192.168.3.1 AS path: 4 I > to 172.16.13.3 via fe-1/2/1.2 192.168.2.1/32 [BGP/170] 4d 01:13:32, localpref 100, from 192.168.2.1 AS path: I > to 172.16.12.2 via fe-1/2/0.1 192.168.3.1/32 [BGP/170] 3d 05:36:10, localpref 100, from 192.168.3.1 AS path: I > to 172.16.13.3 via fe-1/2/1.2 192.168.4.1/32 *[BGP/170] 00:06:03, MED 20, localpref 100, from 192.168.2.1 AS path: 4 I > to 172.16.12.2 via fe-1/2/0.1
Significado
El resultado muestra que la ruta preferida a las rutas anunciadas por el dispositivo R4 es a través del dispositivo R2 para todas las rutas excepto 172.16.144.0/32. Para 172.16.144.0/32, la ruta preferida es a través del dispositivo R3.
Verificar que el dispositivo R4 está enviando sus rutas correctamente
Propósito
Asegúrese de que el dispositivo R4 envía mensajes de actualización con un valor de 20 al dispositivo R2 y un valor de 30 al dispositivo R3.
Acción
Desde el modo operativo, ingrese el comando show route advertising-protocol bgp
.
user@R4> show route advertising-protocol bgp 172.16.24.2 inet.0: 11 destinations, 13 routes (11 active, 0 holddown, 0 hidden) Prefix Nexthop MED Lclpref AS path * 172.16.24.0/24 Self 20 I * 172.16.34.0/24 Self 20 I * 172.16.44.0/32 Self 20 I * 172.16.144.0/32 Self 20 I * 192.168.4.1/32 Self 20 I
user@R4> show route advertising-protocol bgp 172.16.34.3 inet.0: 11 destinations, 13 routes (11 active, 0 holddown, 0 hidden) Prefix Nexthop MED Lclpref AS path * 172.16.24.0/24 Self 30 I * 172.16.34.0/24 Self 30 I * 172.16.44.0/32 Self 30 I * 172.16.144.0/32 Self 10 I * 192.168.4.1/32 Self 30 I
Significado
La columna MED muestra que el dispositivo R4 está enviando los valores MED correctos a sus dos vecinos EBGP.
