Ejemplo: Configuración de cadenas de directivas y filtros de ruta
Una cadena de políticas es la aplicación de varias políticas dentro de una sección específica de la configuración. Un filtro de ruta es una colección de prefijos coincidentes.
Requisitos
No se necesita ninguna configuración especial más allá de la inicialización del dispositivo antes de configurar este ejemplo.
Descripción general
Un ejemplo de una cadena de políticas aplicada a BGP es el siguiente:
user@R1# show protocols bgp
group int {
type internal;
local-address 192.168.0.1;
export [ adv-statics adv-large-aggregates adv-small-aggregates ];
neighbor 192.168.0.2;
neighbor 192.168.0.3;
}
Las adv-staticsdirectivas, adv-large-aggregates, además adv-small-aggregates de la directiva BGP predeterminada, constituyen la cadena de políticas aplicada a los pares BGP del dispositivo R1. Dos de las políticas muestran filtros de ruta con diferentes tipos de coincidencia. La otra política coincide con todas las rutas estáticas, por lo que no se necesita ningún filtro de ruta.
user@R1# show policy-options
policy-statement adv-large-aggregates {
term between-16-and-18 {
from {
protocol aggregate;
route-filter 172.16.0.0/16 upto /18;
}
then accept;
}
}
policy-statement adv-small-aggregates {
term between-19-and-24 {
from {
protocol aggregate;
route-filter 172.16.0.0/16 prefix-length-range /19-/24;
}
then accept;
}
}
policy-statement adv-statics {
term statics {
from protocol static;
then accept;
}
}
Opcionalmente, puede convertir esta cadena de políticas en una única política multitérmino para los pares BGP internos (IBGP). Si hace esto, se pierde una de las ventajas de una cadena de políticas: la capacidad de reutilizar políticas para diferentes propósitos.
Figura 1 muestra el dispositivo R1 del AS 64510 con sus pares del IBGP, los dispositivos R2 y R3. El dispositivo R1 también tiene conexiones de BGP externas (EBGP) al dispositivo R4 del AS 64511 y al dispositivo R5 del AS 64512. La política administrativa actual del AS 64510 es enviar las rutas estáticas del cliente solo a otros IBGP iguales. Cualquier par de EBGP que proporcione servicio de tránsito solo recibe rutas agregadas con longitudes de máscara menores que 18 bits. Cualquier par de EBGP que proporcione servicios de emparejamiento recibe todas las rutas del cliente y todos los agregados cuya longitud de máscara sea mayor que 19 bits. Cada parte de estas políticas administrativas se configura en una política de enrutamiento independiente dentro de la [edit policy-opitons] jerarquía de configuración. Estas políticas dan a los administradores del AS 64510 varias opciones de configuración para anunciar las rutas a los pares.
El dispositivo R4 proporciona el servicio de tránsito al AS 64510, lo que permite que el AS anuncie su espacio de enrutamiento asignado a Internet. Por otro lado, el servicio de emparejamiento del dispositivo R5 permite al AS 64510 enrutar el tráfico directamente entre sistemas autónomos (AS) para todas las rutas del cliente.
Topología

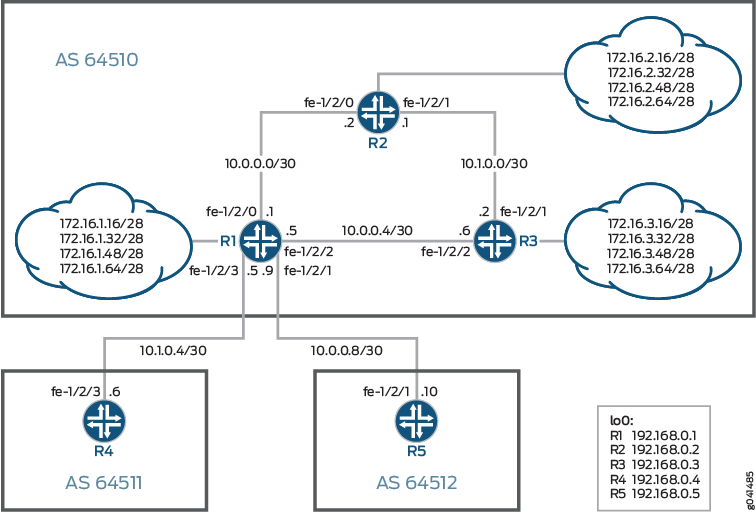

Figura 1 muestra la red de ejemplo.
Configuración rápida de CLI muestra la configuración de todos los dispositivos en Figura 1.
La sección Procedimiento describe los pasos del dispositivo R1.
Configuración
Configuración rápida de CLI
Para configurar rápidamente este ejemplo, copie los siguientes comandos, péguelos en un archivo de texto, elimine los saltos de línea, cambie los detalles necesarios para que coincidan con su configuración de red y, a continuación, copie y pegue los comandos en la CLI en el nivel de [edit] jerarquía.
Dispositivo R1
set interfaces fe-1/2/0 unit 0 description to_R2 set interfaces fe-1/2/0 unit 0 family inet address 10.0.0.1/30 set interfaces fe-1/2/2 unit 0 description to_R3 set interfaces fe-1/2/2 unit 0 family inet address 10.0.0.5/30 set interfaces fe-1/2/3 unit 0 description to_R4 set interfaces fe-1/2/3 unit 0 family inet address 10.1.0.5/30 set interfaces fe-1/2/1 unit 0 description to_R5 set interfaces fe-1/2/1 unit 0 family inet address 10.0.0.10/30 set interfaces lo0 unit 0 family inet address 192.168.0.1/32 set protocols bgp group int type internal set protocols bgp group int local-address 192.168.0.1 set protocols bgp group int export adv-statics set protocols bgp group int export adv-large-aggregates set protocols bgp group int export adv-small-aggregates set protocols bgp group int neighbor 192.168.0.2 set protocols bgp group int neighbor 192.168.0.3 set protocols bgp group to_64511 type external set protocols bgp group to_64511 export adv-large-aggregates set protocols bgp group to_64511 neighbor 10.1.0.6 peer-as 64511 set protocols bgp group to_64512 type external set protocols bgp group to_64512 export adv-small-aggregates set protocols bgp group to_64512 export adv-statics set protocols bgp group to_64512 neighbor 10.0.0.9 peer-as 64512 set protocols ospf area 0.0.0.0 interface fe-1/2/0.0 set protocols ospf area 0.0.0.0 interface fe-1/2/2.0 set protocols ospf area 0.0.0.0 interface lo0.0 passive set policy-options policy-statement adv-large-aggregates term between-16-and-18 from protocol aggregate set policy-options policy-statement adv-large-aggregates term between-16-and-18 from route-filter 172.16.0.0/16 upto /18 set policy-options policy-statement adv-large-aggregates term between-16-and-18 then accept set policy-options policy-statement adv-small-aggregates term between-19-and-24 from protocol aggregate set policy-options policy-statement adv-small-aggregates term between-19-and-24 from route-filter 172.16.0.0/16 prefix-length-range /19-/24 set policy-options policy-statement adv-small-aggregates term between-19-and-24 then accept set policy-options policy-statement adv-statics term statics from protocol static set policy-options policy-statement adv-statics term statics then accept set routing-options static route 172.16.1.16/28 discard set routing-options static route 172.16.1.32/28 discard set routing-options static route 172.16.1.48/28 discard set routing-options static route 172.16.1.64/28 discard set routing-options aggregate route 172.16.0.0/16 set routing-options aggregate route 172.16.1.0/24 set routing-options router-id 192.168.0.1 set routing-options autonomous-system 64510
Dispositivo R2
set interfaces fe-1/2/0 unit 0 description to_R1 set interfaces fe-1/2/0 unit 0 family inet address 10.0.0.2/30 set interfaces fe-1/2/1 unit 0 description to_R3 set interfaces fe-1/2/1 unit 0 family inet address 10.1.0.1/30 set interfaces lo0 unit 0 family inet address 192.168.0.2/32 set protocols bgp group int type internal set protocols bgp group int local-address 192.168.0.2 set protocols bgp group int neighbor 192.168.0.1 export send-static-aggregate set protocols bgp group int neighbor 192.168.0.3 set protocols ospf area 0.0.0.0 interface fe-1/2/0.0 set protocols ospf area 0.0.0.0 interface fe-1/2/1.0 set protocols ospf area 0.0.0.0 interface lo0.0 passive set policy-options policy-statement send-static-aggregate term 1 from protocol static set policy-options policy-statement send-static-aggregate term 1 from protocol aggregate set policy-options policy-statement send-static-aggregate term 1 then accept set routing-options static route 172.16.2.16/28 discard set routing-options static route 172.16.2.32/28 discard set routing-options static route 172.16.2.48/28 discard set routing-options static route 172.16.2.64/28 discard set routing-options aggregate route 172.16.2.0/24 set routing-options aggregate route 172.16.0.0/16 set routing-options router-id 192.168.0.2 set routing-options autonomous-system 64510
Dispositivo R3
set interfaces fe-1/2/1 unit 0 description to_R2 set interfaces fe-1/2/1 unit 0 family inet address 10.1.0.2/30 set interfaces fe-1/2/2 unit 0 description to_R1 set interfaces fe-1/2/2 unit 0 family inet address 10.0.0.6/30 set interfaces lo0 unit 0 family inet address 192.168.0.3/32 set protocols bgp group int type internal set protocols bgp group int local-address 192.168.0.3 set protocols bgp group int neighbor 192.168.0.1 export send-static-aggregate set protocols bgp group int neighbor 192.168.0.2 set protocols ospf area 0.0.0.0 interface fe-1/2/2.0 set protocols ospf area 0.0.0.0 interface fe-1/2/1.0 set protocols ospf area 0.0.0.0 interface lo0.0 passive set policy-options policy-statement send-static-aggregate from protocol static set policy-options policy-statement send-static-aggregate from protocol aggregate set policy-options policy-statement send-static-aggregate then accept set routing-options static route 172.16.3.16/28 discard set routing-options static route 172.16.3.32/28 discard set routing-options static route 172.16.3.48/28 discard set routing-options static route 172.16.3.64/28 discard set routing-options aggregate route 172.16.0.0/16 set routing-options aggregate route 172.16.3.0/24 set routing-options router-id 192.168.0.3 set routing-options autonomous-system 64510
Dispositivo R4
set interfaces fe-1/2/3 unit 0 description to_R1 set interfaces fe-1/2/3 unit 0 family inet address 10.1.0.6/30 set interfaces lo0 unit 0 family inet address 192.168.0.4/32 set protocols bgp group ext type external set protocols bgp group ext peer-as 64510 set protocols bgp group ext neighbor 10.1.0.5 set routing-options autonomous-system 64511
Dispositivo R5
set interfaces fe-1/2/1 unit 0 description to_R1 set interfaces fe-1/2/1 unit 0 family inet address 10.0.0.9/30 set interfaces lo0 unit 0 family inet address 192.168.0.5/32 set protocols bgp group ext type external set protocols bgp group ext neighbor 10.0.0.10 peer-as 64510 set routing-options autonomous-system 64512
Procedimiento
Procedimiento paso a paso
El ejemplo siguiente requiere que navegue por varios niveles en la jerarquía de configuración. Para obtener información acerca de cómo navegar por la CLI, consulte Usar el editor de CLI en el modo de configuración el Manual del usuario de la CLI de Junos OS.
Para configurar el dispositivo R1:
Configure las interfaces del dispositivo.
[edit interfaces] user@R1# set fe-1/2/0 unit 0 description to_R2 user@R1# set fe-1/2/0 unit 0 family inet address 10.0.0.1/30 user@R1# set fe-1/2/2 unit 0 description to_R3 user@R1# set fe-1/2/2 unit 0 family inet address 10.0.0.5/30 user@R1# set fe-1/2/3 unit 0 description to_R4 user@R1# set fe-1/2/3 unit 0 family inet address 10.1.0.5/30 user@R1# set fe-1/2/1 unit 0 description to_R5 user@R1# set fe-1/2/1 unit 0 family inet address 10.0.0.10/30 user@R1# set lo0 unit 0 family inet address 192.168.0.1/32
Configure las conexiones del IBGP con los dispositivos R2 y R3.
[edit protocols bgp group int] user@R1# set type internal user@R1# set local-address 192.168.0.1 user@R1# set neighbor 192.168.0.2 user@R1# set neighbor 192.168.0.3
Aplicar las políticas de exportación para los pares internos.
[edit protocols bgp group int] user@R1# set export adv-statics user@R1# set export adv-large-aggregates user@R1# set export adv-small-aggregates
Configure la conexión EBGP con el dispositivo R4.
[edit protocols bgp group to_64511] user@R1# set type external user@R1# set neighbor 10.1.0.6 peer-as 64511
Aplique la política de exportación para el dispositivo R4.
[edit protocols bgp group to_64511] user@R1# set export adv-large-aggregates
Configure la conexión EBGP con el dispositivo R5.
[edit protocols bgp group to_64512] user@R1# set type external user@R1# set neighbor 10.0.0.9 peer-as 64512
Aplique las directivas de exportación para el dispositivo R5.
[edit protocols bgp group to_64512] user@R1# set export adv-small-aggregates user@R1# set export adv-statics
Configure las conexiones OSPF con los dispositivos R2 y R3.
[edit protocols ospf area 0.0.0.0] user@R1# set interface fe-1/2/0.0 user@R1# set interface fe-1/2/2.0 user@R1# set interface lo0.0 passive
Configure las directivas de enrutamiento.
[edit policy-options policy-statement adv-large-aggregates term between-16-and-18] user@R1# set from protocol aggregate user@R1# set from route-filter 172.16.0.0/16 upto /18 user@R1# set then accept [edit policy-options policy-statement adv-small-aggregates term between-19-and-24] user@R1# set from protocol aggregate user@R1# set from route-filter 172.16.0.0/16 prefix-length-range /19-/24 user@R1# set then accept [edit policy-options policy-statement adv-statics term statics] user@R1# set from protocol static user@R1# set then accept
Configure las rutas estáticas y agregadas.
[edit routing-options static] user@R1# set route 172.16.1.16/28 discard user@R1# set route 172.16.1.32/28 discard user@R1# set route 172.16.1.48/28 discard user@R1# set route 172.16.1.64/28 discard [edit routing-options aggregate] user@R1# set route 172.16.0.0/16 user@R1# set route 172.16.1.0/24
Configure el número de sistema autónomo (AS) y ID del enrutador.
[edit routing-options] user@R1# set router-id 192.168.0.1 user@R1# set autonomous-system 64510
Resultados
Desde el modo de configuración, ingrese los comandos show interfaces, show protocols, show policy-options y show routing-options para confirmar la configuración. Si el resultado no muestra la configuración deseada, repita las instrucciones en este ejemplo para corregir la configuración.
user@R1# show interfaces
fe-1/2/0 {
unit 0 {
description to_R2;
family inet {
address 10.0.0.1/30;
}
}
}
fe-1/2/2 {
unit 0 {
description to_R3;
family inet {
address 10.0.0.5/30;
}
}
}
fe-1/2/3 {
unit 0 {
description to_R4;
family inet {
address 10.1.0.5/30;
}
}
}
fe-1/2/1 {
unit 0 {
description to_R5;
family inet {
address 10.0.0.10/30;
}
}
}
lo0 {
unit 0 {
family inet {
address 192.168.0.1/32;
}
}
}
user@R1# show protocols
bgp {
group int {
type internal;
local-address 192.168.0.1;
export [ adv-statics adv-large-aggregates adv-small-aggregates ];
neighbor 192.168.0.2;
neighbor 192.168.0.3;
}
group to_64511 {
type external;
export adv-large-aggregates;
neighbor 10.1.0.6 {
peer-as 64511;
}
}
group to_64512 {
type external;
export [ adv-small-aggregates adv-statics ];
neighbor 10.0.0.9 {
peer-as 64512;
}
}
}
ospf {
area 0.0.0.0 {
interface fe-1/2/0.0;
interface fe-1/2/2.0;
interface lo0.0 {
passive;
}
}
}
user@R1# show policy-options
policy-statement adv-large-aggregates {
term between-16-and-18 {
from {
protocol aggregate;
route-filter 172.16.0.0/16 upto /18;
}
then accept;
}
}
policy-statement adv-small-aggregates {
term between-19-and-24 {
from {
protocol aggregate;
route-filter 172.16.0.0/16 prefix-length-range /19-/24;
}
then accept;
}
}
policy-statement adv-statics {
term statics {
from protocol static;
then accept;
}
}
user@R1# show routing-options
static {
route 172.16.1.16/28 discard;
route 172.16.1.32/28 discard;
route 172.16.1.48/28 discard;
route 172.16.1.64/28 discard;
}
aggregate {
route 172.16.0.0/16;
route 172.16.1.0/24;
}
router-id 192.168.0.1;
autonomous-system 64510;
Cuando termine de configurar el dispositivo, ingrese commit en el modo de configuración.
Verificación
Confirme que la configuración funcione correctamente.
- Verificación del anuncio de ruta al dispositivo R4
- Comprobación de dónde se originan las rutas más largas
- Bloqueo de las rutas más específicas
- Verificación del anuncio de ruta al dispositivo R5
Verificación del anuncio de ruta al dispositivo R4
Propósito
En el dispositivo R1, asegúrese de que las rutas del cliente se anuncien al dispositivo R4.
Acción
user@R1> show route advertising-protocol bgp 10.1.0.6 inet.0: 29 destinations, 31 routes (29 active, 0 holddown, 0 hidden) Prefix Nexthop MED Lclpref AS path * 172.16.0.0/16 Self I * 172.16.2.0/24 Self I * 172.16.2.16/28 Self I * 172.16.2.32/28 Self I * 172.16.2.48/28 Self I * 172.16.2.64/28 Self I * 172.16.3.0/24 Self I * 172.16.3.16/28 Self I * 172.16.3.32/28 Self I * 172.16.3.48/28 Self I * 172.16.3.64/28 Self I
Significado
La adv-large-aggregates directiva se aplica a la sesión de emparejamiento con el dispositivo R4 para anunciar las rutas agregadas con una longitud de máscara de subred de entre 16 y 18 bits. La ruta agregada 172.16.0.0/16 se envía según lo definido por la política administrativa, pero también se envían otras rutas con máscaras de subred más grandes al dispositivo R4.
Comprobación de dónde se originan las rutas más largas
Propósito
En el dispositivo R1, averigüe de dónde provienen las otras rutas.
Acción
user@R1> show route 172.16.3.16/28
inet.0: 29 destinations, 31 routes (29 active, 0 holddown, 0 hidden)
+ = Active Route, - = Last Active, * = Both
172.16.3.16/28 *[BGP/170] 20:16:00, localpref 100, from 192.168.0.3
AS path: I, validation-state: unverified
> to 10.0.0.6 via fe-1/2/2.0Significado
El dispositivo R1 ha aprendido esta ruta a través de su sesión BGP con el dispositivo R3. Dado que es una ruta BGP activa, la directiva predeterminada de BGP la anuncia automáticamente. Recuerde que la política predeterminada siempre se aplica al final de cada cadena de políticas. Lo que se necesita es una política para bloquear las rutas más específicas para que no se anuncien.
Bloqueo de las rutas más específicas
Propósito
Cree una política llamada not-larger-than-18 que rechace todas las rutas dentro del espacio de direcciones 172.16.0.0 /16 que tengan una longitud de máscara de subred mayor o igual a 19 bits. Esto garantiza que se anuncien todos los agregados con una máscara de entre 16 y 18 bits, cumpliendo así el objetivo de la política administrativa.
Acción
En el dispositivo R1, configure la
not-larger-than-18directiva.[edit policy-options policy-statement not-larger-than-18 term reject-greater-than-18-bits] user@R1# set from route-filter 172.16.0.0/16 prefix-length-range /19-/32 user@R1# set then reject
En el dispositivo R1, aplique la política a la sesión de emparejamiento con el dispositivo R4.
[edit protocols bgp group to_64511] user@R1# set export not-larger-than-18 user@R1# commit
En el dispositivo R1, compruebe qué rutas se anuncian al dispositivo R4.
user@R1> show route advertising-protocol bgp 10.1.0.6 inet.0: 29 destinations, 31 routes (29 active, 0 holddown, 0 hidden) Prefix Nexthop MED Lclpref AS path * 172.16.0.0/16 Self I
Significado
La cadena de directivas funciona correctamente. Solo la ruta 172.16.0.0 /16 se anuncia en el dispositivo R4.
Verificación del anuncio de ruta al dispositivo R5
Propósito
En el dispositivo R1, asegúrese de que las rutas de los clientes se anuncien al dispositivo R5.
El dispositivo R5 es el par EBGP del dispositivo R1 en el AS 64512. La política administrativa establece que este par solo recibe rutas agregadas de más de 18 bits de longitud y todas las rutas del cliente. En previsión de encontrar un problema similar al del dispositivo R4, puede crear una política llamada not-smaller- than-18 que rechace todos los agregados con longitudes de máscara entre 16 y 18 bits.
Acción
En el dispositivo R2, configure una ruta agregada para 172.16.128.0/17.
[edit routing-options aggregate] user@R2# set route 172.16.128.0/17 discard user@R2# commit
En el dispositivo R1, compruebe qué rutas se anuncian para el dispositivo R5.
user@R1> show route advertising-protocol bgp 10.0.0.9 inet.0: 30 destinations, 32 routes (30 active, 0 holddown, 0 hidden) Prefix Nexthop MED Lclpref AS path * 172.16.1.0/24 Self I * 172.16.1.16/28 Self I * 172.16.1.32/28 Self I * 172.16.1.48/28 Self I * 172.16.1.64/28 Self I * 172.16.2.0/24 Self I * 172.16.2.16/28 Self I * 172.16.2.32/28 Self I * 172.16.2.48/28 Self I * 172.16.2.64/28 Self I * 172.16.3.0/24 Self I * 172.16.3.16/28 Self I * 172.16.3.32/28 Self I * 172.16.3.48/28 Self I * 172.16.3.64/28 Self I * 172.16.128.0/17 Self I
La ruta agregada 172.16.128.0/17 se anuncia, en violación de la política administrativa
En el dispositivo R1, configure la
not-smaller-than-18directiva.[edit policy-options policy-statement not-smaller-than-18 term reject-less-than-18-bits] user@R1# set from protocol aggregate user@R1# set from route-filter 172.16.0.0/16 upto /18 user@R1# set then reject
En el dispositivo R1, aplique la directiva a la sesión de emparejamiento con el dispositivo R5.
[edit protocols bgp group to_64512] user@R1# set export not-smaller-than-18 user@R1# commit
En el dispositivo R1, compruebe qué rutas se anuncian para el dispositivo R5.
user@R1> show route advertising-protocol bgp 10.0.0.9 inet.0: 29 destinations, 31 routes (29 active, 0 holddown, 0 hidden) Prefix Nexthop MED Lclpref AS path * 172.16.1.0/24 Self I * 172.16.1.16/28 Self I * 172.16.1.32/28 Self I * 172.16.1.48/28 Self I * 172.16.1.64/28 Self I * 172.16.2.0/24 Self I * 172.16.2.16/28 Self I * 172.16.2.32/28 Self I * 172.16.2.48/28 Self I * 172.16.2.64/28 Self I * 172.16.3.0/24 Self I * 172.16.3.16/28 Self I * 172.16.3.32/28 Self I * 172.16.3.48/28 Self I * 172.16.3.64/28 Self I
Significado
La cadena de directivas funciona correctamente. Solo se anuncian en el dispositivo R5 rutas agregadas de más de 18 bits de longitud y todas las rutas de clientes.
