Ejemplo: Configuración de redundancia de pseudocable en un escenario de retorno móvil
En este ejemplo, se muestra cómo configurar la redundancia de pseudocable en la que los segmentos de capa 2 y capa 3 están interconectados en un escenario de retorno móvil.
Requisitos
Este ejemplo se puede configurar con los siguientes componentes de hardware y software:
Junos OS versión 13.2 o posterior
Línea de enrutadores ACX5000 como enrutadores de acceso (A)
Plataformas de enrutamiento universal de 5G serie MX o enrutadores de borde multiservicio serie M para los enrutadores de borde de proveedor (PE)
Enrutadores de transporte de paquetes serie PTX que actúan como enrutadores conmutados por etiquetas de tránsito
Enrutadores de núcleo serie T para los enrutadores de núcleo
Los enrutadores pe también podrían ser enrutadores de núcleo de la serie T, pero eso no es típico. Según sus requisitos de escalabilidad, los enrutadores principales también podrían ser plataformas de enrutamiento universal serie MX 5G o enrutadores de borde multiservicio serie M. Los dispositivos del borde del cliente (CE) podrían ser otros enrutadores o conmutadores de Juniper Networks u otro proveedor.
No se requiere ninguna configuración especial más allá de la inicialización del dispositivo antes de configurar este ejemplo.
Visión general
El dispositivo CE1 es un enrutador de borde simple con una interfaz IPv4 y una ruta estática que apunta a los dispositivos pe. El dispositivo A1 establece dos circuitos virtuales (VCs) hacia los dispositivos PE1 y PE2 mediante el uso de la hot-standby instrucción. Los dispositivos PE1 y PE2 terminan estas VCs y aplican una condición de política a través de la subred IPv4 de túnel lógico. El dispositivo PE3 se desempeña como un dispositivo de borde del proveedor de VPN de capa 3 al tener una interfaz IPv4 en una VPN de capa 3 compartida con los dispositivos PE1 y PE2.
La configuración rápida de CLI muestra la configuración de todos los dispositivos en la Figura 1.
La sección Procedimiento paso a paso describe los pasos en los dispositivos A1 y PE1.

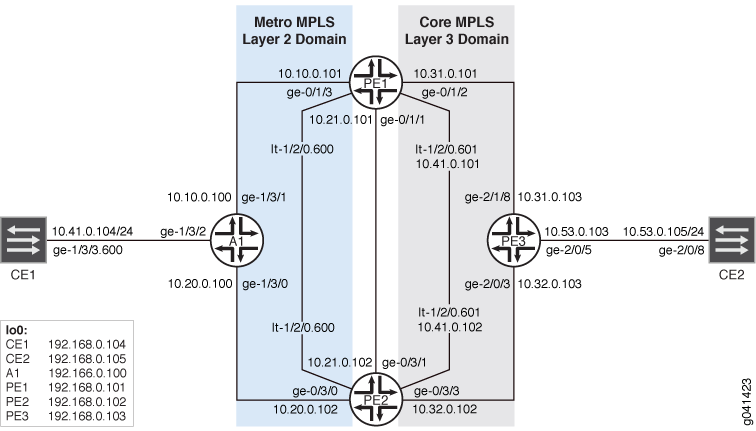

de ejemplo de retorno móvil
Configuración
Procedimiento
Configuración rápida de CLI
Para configurar rápidamente este ejemplo, copie los siguientes comandos, péguelos en un archivo de texto, elimine los saltos de línea, cambie los detalles necesarios para que coincidan con su configuración de red y, luego, copie y pegue los comandos en la CLI en el [edit] nivel de jerarquía.
Dispositivo CE1
set interfaces ge-1/3/3 vlan-tagging set interfaces ge-1/3/3 unit 600 vlan-id 600 set interfaces ge-1/3/3 unit 600 family inet address 10.41.0.104/24 set interfaces lo0 unit 0 family inet address 192.168.0.104/32 primary set protocols ospf area 0.0.0.0 interface ge-1/3/3.600 set protocols ospf area 0.0.0.0 interface lo0.0 set routing-options static route 192.168.0.0/8 next-hop 10.41.0.1 set routing-options static route 10.53.0.0/16 next-hop 10.41.0.1 set routing-options router-id 192.168.0.104
Dispositivo A1
set interfaces ge-1/3/0 unit 0 family inet address 10.20.0.100/24 set interfaces ge-1/3/0 unit 0 family iso set interfaces ge-1/3/0 unit 0 family mpls set interfaces ge-1/3/1 unit 0 family inet address 10.10.0.100/24 set interfaces ge-1/3/1 unit 0 family iso set interfaces ge-1/3/1 unit 0 family mpls set interfaces ge-1/3/2 vlan-tagging set interfaces ge-1/3/2 encapsulation vlan-ccc set interfaces ge-1/3/2 unit 600 encapsulation vlan-ccc set interfaces ge-1/3/2 unit 600 vlan-id 600 set interfaces ge-1/3/2 unit 600 family ccc set interfaces lo0 unit 0 family inet address 192.168.0.100/32 primary set interfaces lo0 unit 0 family iso address 49.0002.0192.0168.0100.00 set routing-options router-id 192.168.0.100 set routing-options autonomous-system 64510 set routing-options forwarding-table export pplb set protocols rsvp interface ge-1/3/0.0 set protocols rsvp interface ge-1/3/1.0 set protocols rsvp interface lo0.0 set protocols mpls interface ge-1/3/0.0 set protocols mpls interface ge-1/3/1.0 set protocols isis interface ge-1/3/0.0 set protocols isis interface ge-1/3/1.0 set protocols isis interface lo0.0 set protocols ldp interface ge-1/3/0.0 set protocols ldp interface ge-1/3/1.0 set protocols ldp interface lo0.0 set protocols l2circuit neighbor 192.168.0.101 interface ge-1/3/2.600 virtual-circuit-id 1 set protocols l2circuit neighbor 192.168.0.101 interface ge-1/3/2.600 pseudowire-status-tlv set protocols l2circuit neighbor 192.168.0.101 interface ge-1/3/2.600 revert-time 10 maximum 60 set protocols l2circuit neighbor 192.168.0.101 interface ge-1/3/2.600 backup-neighbor 192.168.0.102 virtual-circuit-id 2 set protocols l2circuit neighbor 192.168.0.101 interface ge-1/3/2.600 backup-neighbor 192.168.0.102 hot-standby set policy-options policy-statement pplb then load-balance per-packet
Dispositivo PE1
set interfaces ge-0/1/1 unit 0 family inet address 10.21.0.101/24 set interfaces ge-0/1/1 unit 0 family iso set interfaces ge-0/1/1 unit 0 family mpls set interfaces ge-0/1/2 unit 0 family inet address 10.31.0.101/24 set interfaces ge-0/1/2 unit 0 family iso set interfaces ge-0/1/2 unit 0 family mpls set interfaces ge-0/1/3 unit 0 family inet address 10.10.0.101/24 set interfaces ge-0/1/3 unit 0 family iso set interfaces ge-0/1/3 unit 0 family mpls set interfaces lt-1/2/0 unit 600 encapsulation vlan-ccc set interfaces lt-1/2/0 unit 600 vlan-id 600 set interfaces lt-1/2/0 unit 600 peer-unit 601 set interfaces lt-1/2/0 unit 601 encapsulation vlan set interfaces lt-1/2/0 unit 601 vlan-id 600 set interfaces lt-1/2/0 unit 601 peer-unit 600 set interfaces lt-1/2/0 unit 601 family inet filter input icmp_inet set interfaces lt-1/2/0 unit 601 family inet filter output icmp_inet set interfaces lt-1/2/0 unit 601 family inet address 10.41.0.101/24 vrrp-group 0 virtual-address 10.41.0.1 set interfaces lt-1/2/0 unit 601 family inet address 10.41.0.101/24 vrrp-group 0 accept-data set interfaces lo0 unit 0 family inet address 192.168.0.101/32 primary set interfaces lo0 unit 0 family iso address 49.0002.0192.0168.0003.00 set interfaces lo0 unit 1 family inet address 192.168.1.101/32 set routing-options router-id 192.168.0.101 set routing-options autonomous-system 64511 set protocols rsvp interface ge-0/1/1.0 set protocols rsvp interface ge-0/1/2.0 set protocols rsvp interface ge-0/1/3.0 set protocols rsvp interface lo0.0 set protocols mpls label-switched-path to_PE3 to 192.168.0.103 set protocols mpls label-switched-path to_PE2 to 192.168.0.102 set protocols mpls interface ge-0/1/1.0 set protocols mpls interface ge-0/1/2.0 set protocols mpls interface ge-0/1/3.0 set protocols bgp local-address 192.168.0.101 set protocols bgp group ibgp family inet-vpn any set protocols bgp group ibgp peer-as 64511 set protocols bgp group ibgp neighbor 192.168.0.102 set protocols bgp group ibgp neighbor 192.168.0.103 set protocols isis interface ge-0/1/1.0 set protocols isis interface ge-0/1/2.0 set protocols isis interface ge-0/1/3.0 set protocols isis interface lo0.0 set protocols ldp interface ge-0/1/1.0 set protocols ldp interface ge-0/1/2.0 set protocols ldp interface ge-0/1/3.0 set protocols ldp interface lo0.0 set protocols l2circuit neighbor 192.168.0.100 interface lt-1/2/0.600 virtual-circuit-id 1 set protocols l2circuit neighbor 192.168.0.100 interface lt-1/2/0.600 pseudowire-status-tlv hot-standby-vc-on set policy-options policy-statement l3vpn_export term primary from condition primary set policy-options policy-statement l3vpn_export term primary then local-preference add 300 set policy-options policy-statement l3vpn_export term primary then community set l3vpn set policy-options policy-statement l3vpn_export term primary then accept set policy-options policy-statement l3vpn_export term standby from condition standby set policy-options policy-statement l3vpn_export term standby then local-preference add 30 set policy-options policy-statement l3vpn_export term standby then community set l3vpn set policy-options policy-statement l3vpn_export term standby then accept set policy-options policy-statement l3vpn_export term default then community set l3vpn set policy-options policy-statement l3vpn_export term default then accept set policy-options policy-statement l3vpn_import term 1 from community l3vpn set policy-options policy-statement l3vpn_import term 1 then accept set policy-options policy-statement l3vpn_import term default then reject set policy-options policy-statement ospf_export term 0 from community l3vpn set policy-options policy-statement ospf_export term 0 then accept set policy-options community l3vpn members target:64511:600 set policy-options condition primary if-route-exists address-family ccc lt-1/2/0.600 set policy-options condition primary if-route-exists address-family ccc table mpls.0 set policy-options condition primary if-route-exists address-family ccc peer-unit 601 set policy-options condition standby if-route-exists address-family ccc lt-1/2/0.600 set policy-options condition standby if-route-exists address-family ccc table mpls.0 set policy-options condition standby if-route-exists address-family ccc standby set policy-options condition standby if-route-exists address-family ccc peer-unit 601 set firewall family inet filter icmp_inet interface-specific set firewall family inet filter icmp_inet term 0 from source-address 10.41.0.101/32 except set firewall family inet filter icmp_inet term 0 from source-address 10.0.0.0/8 set firewall family inet filter icmp_inet term 0 from protocol icmp set firewall family inet filter icmp_inet term 0 then count icmp_inet set firewall family inet filter icmp_inet term 0 then log set firewall family inet filter icmp_inet term 0 then accept set firewall family inet filter icmp_inet term 1 then accept set routing-instances l3vpn instance-type vrf set routing-instances l3vpn interface lt-1/2/0.601 set routing-instances l3vpn interface lo0.1 set routing-instances l3vpn route-distinguisher 192.168.1.101:64511 set routing-instances l3vpn vrf-import l3vpn_import set routing-instances l3vpn vrf-export l3vpn_export set routing-instances l3vpn vrf-table-label set routing-instances l3vpn protocols ospf export ospf_export set routing-instances l3vpn protocols ospf area 0.0.0.0 lt-1/2/0.601 set routing-instances l3vpn protocols ospf area 0.0.0.0 lo0.1
Dispositivo PE2
set interfaces ge-0/3/0 unit 0 family inet address 10.20.0.102/24 set interfaces ge-0/3/0 unit 0 family iso set interfaces ge-0/3/0 unit 0 family mpls set interfaces ge-0/3/1 unit 0 family inet address 10.21.0.102/24 set interfaces ge-0/3/1 unit 0 family iso set interfaces ge-0/3/1 unit 0 family mpls set interfaces ge-0/3/3 unit 0 family inet address 10.32.0.102/24 set interfaces ge-0/3/3 unit 0 family iso set interfaces ge-0/3/3 unit 0 family mpls set interfaces lt-1/2/0 unit 600 encapsulation vlan-ccc set interfaces lt-1/2/0 unit 600 vlan-id 600 set interfaces lt-1/2/0 unit 600 peer-unit 601 set interfaces lt-1/2/0 unit 601 encapsulation vlan set interfaces lt-1/2/0 unit 601 vlan-id 600 set interfaces lt-1/2/0 unit 601 peer-unit 600 set interfaces lt-1/2/0 unit 601 family inet filter input icmp_inet set interfaces lt-1/2/0 unit 601 family inet filter output icmp_inet set interfaces lt-1/2/0 unit 601 family inet address 10.41.0.102/24 vrrp-group 0 virtual-address 10.41.0.1 set interfaces lt-1/2/0 unit 601 family inet address 10.41.0.102/24 vrrp-group 0 accept-data set interfaces lo0 unit 0 family inet address 192.168.0.102/32 primary set interfaces lo0 unit 0 family iso address 49.0002.0192.0168.0102.00 set interfaces lo0 unit 1 family inet address 192.168.1.102/32 set routing-options router-id 192.168.0.102 set routing-options autonomous-system 64511 set protocols rsvp interface ge-0/3/0.0 set protocols rsvp interface ge-0/3/1.0 set protocols rsvp interface ge-0/3/3.0 set protocols rsvp interface lo0.0 set protocols mpls label-switched-path to_PE1 to 192.168.0.101 set protocols mpls label-switched-path to_PE3 to 192.168.0.103 set protocols mpls interface ge-0/3/0.0 set protocols mpls interface ge-0/3/1.0 set protocols mpls interface ge-0/3/3.0 set protocols bgp local-address 192.168.0.102 set protocols bgp group ibgp family inet-vpn any set protocols bgp group ibgp peer-as 64511 set protocols bgp group ibgp neighbor 192.168.0.101 set protocols bgp group ibgp neighbor 192.168.0.103 set protocols isis interface ge-0/3/0.0 set protocols isis interface ge-0/3/1.0 set protocols isis interface ge-0/3/3.0 set protocols isis interface lo0.0 set protocols ldp interface ge-0/3/0.0 set protocols ldp interface ge-0/3/1.0 set protocols ldp interface ge-0/3/3.0 set protocols ldp interface lo0.0 set protocols l2circuit neighbor 192.168.0.100 interface lt-1/2/0.600 virtual-circuit-id 2 set protocols l2circuit neighbor 192.168.0.100 interface lt-1/2/0.600 pseudowire-status-tlv hot-standby-vc-on set policy-options policy-statement l3vpn_export term primary from condition primary set policy-options policy-statement l3vpn_export term primary then local-preference add 300 set policy-options policy-statement l3vpn_export term primary then community set l3vpn set policy-options policy-statement l3vpn_export term primary then accept set policy-options policy-statement l3vpn_export term standby from condition standby set policy-options policy-statement l3vpn_export term standby then local-preference add 30 set policy-options policy-statement l3vpn_export term standby then community set l3vpn set policy-options policy-statement l3vpn_export term standby then accept set policy-options policy-statement l3vpn_export term default then community set l3vpn set policy-options policy-statement l3vpn_export term default then accept set policy-options policy-statement l3vpn_import term 1 from community l3vpn set policy-options policy-statement l3vpn_import term 1 then accept set policy-options policy-statement l3vpn_import term default then reject set policy-options policy-statement ospf_export term 0 from community l3vpn set policy-options policy-statement ospf_export term 0 then accept set policy-options community l3vpn members target:64511:600 set policy-options condition primary if-route-exists address-family ccc lt-1/2/0.600 set policy-options condition primary if-route-exists address-family ccc table mpls.0 set policy-options condition primary if-route-exists address-family ccc peer-unit 601 set policy-options condition standby if-route-exists address-family ccc lt-1/2/0.600 set policy-options condition standby if-route-exists address-family ccc table mpls.0 set policy-options condition standby if-route-exists address-family ccc standby set policy-options condition standby if-route-exists address-family ccc peer-unit 601 set firewall family inet filter icmp_inet interface-specific set firewall family inet filter icmp_inet term 0 from source-address 10.41.0.102/32 except set firewall family inet filter icmp_inet term 0 from source-address 10.0.0.0/8 set firewall family inet filter icmp_inet term 0 from protocol icmp set firewall family inet filter icmp_inet term 0 then count icmp_inet set firewall family inet filter icmp_inet term 0 then log set firewall family inet filter icmp_inet term 0 then accept set firewall family inet filter icmp_inet term 1 then accept set routing-instances l3vpn instance-type vrf set routing-instances l3vpn interface lt-1/2/0.601 set routing-instances l3vpn interface lo0.1 set routing-instances l3vpn route-distinguisher 192.168.1.102:64511 set routing-instances l3vpn vrf-import l3vpn_import set routing-instances l3vpn vrf-export l3vpn_export set routing-instances l3vpn vrf-table-label set routing-instances l3vpn protocols ospf export ospf_export set routing-instances l3vpn protocols ospf area 0.0.0.0 interface lt-1/2/0.601 set routing-instances l3vpn protocols ospf area 0.0.0.0 interface lo0.1
Dispositivo PE3
set interfaces ge-2/0/3 unit 0 family inet address 10.32.0.103/24 set interfaces ge-2/0/3 unit 0 family iso set interfaces ge-2/0/3 unit 0 family mpls set interfaces ge-2/0/5 unit 0 family inet address 10.53.0.103/24 set interfaces ge-2/0/5 unit 0 family mpls set interfaces ge-2/1/8 unit 0 family inet address 10.31.0.103/24 set interfaces ge-2/1/8 unit 0 family iso set interfaces ge-2/1/8 unit 0 family mpls set interfaces lo0 unit 0 family inet address 192.168.0.103/32 primary set interfaces lo0 unit 0 family iso address 49.0002.0192.0168.0103.00 set interfaces lo0 unit 1 family inet address 192.168.1.103/32 set routing-options router-id 192.168.0.103 set routing-options autonomous-system 64511 set protocols rsvp interface ge-2/0/3.0 set protocols rsvp interface ge-2/1/8.0 set protocols rsvp interface lo0.0 set protocols mpls label-switched-path to_PE1 to 192.168.0.101 set protocols mpls label-switched-path to_PE2 to 192.168.0.102 set protocols mpls interface ge-2/0/3.0 set protocols mpls interface ge-2/1/8.0 set protocols bgp local-address 192.168.0.103 set protocols bgp group ibgp family inet-vpn any set protocols bgp group ibgp peer-as 64511 set protocols bgp group ibgp neighbor 192.168.0.101 set protocols bgp group ibgp neighbor 192.168.0.102 set protocols isis interface ge-2/0/3.0 set protocols isis interface ge-2/1/8.0 set protocols isis interface lo0.0 set protocols ldp interface ge-2/0/3.0 set protocols ldp interface ge-2/1/8.0 set protocols ldp interface lo0.0 set policy-options policy-statement l3vpn_ospf_export term 0 from protocol direct set policy-options policy-statement l3vpn_ospf_export term 0 then accept set policy-options policy-statement l3vpn_ospf_import term 0 from protocol bgp set policy-options policy-statement l3vpn_ospf_import term 0 from community l3vpn set policy-options policy-statement l3vpn_ospf_import term 0 then accept set policy-options policy-statement ospf_export term 0 from community l3vpn set policy-options policy-statement ospf_export term 0 then accept set policy-options community l3vpn members target:64511:600 set routing-instances l3vpn instance-type vrf set routing-instances l3vpn interface ge-2/0/5.0 set routing-instances l3vpn interface lo0.1 set routing-instances l3vpn route-distinguisher 192.168.0.103:64511 set routing-instances l3vpn vrf-target target:64511:600 set routing-instances l3vpn vrf-table-label set routing-instances l3vpn protocols ospf export ospf_export set routing-instances l3vpn protocols ospf area 0.0.0.0 interface ge-2/0/5.0 set routing-instances l3vpn protocols ospf area 0.0.0.0 interface lo0.1
Dispositivo CE2
set interfaces ge-2/0/8 unit 0 family inet address 10.53.0.105/24 set interfaces lo0 unit 0 family inet address 192.168.0.105/32 primary set protocols ospf area 0.0.0.0 interface ge-2/0/8.0 set protocols ospf area 0.0.0.0 interface lo0.0 set routing-options router-id 192.168.0.105
Procedimiento paso a paso
El siguiente ejemplo requiere que navegue por varios niveles en la jerarquía de configuración. Para obtener más información acerca de cómo navegar por la CLI, consulte Uso del editor de CLI en el modo de configuración en la Guía del usuario de CLI.
Para configurar el dispositivo A1:
-
Configure las interfaces.
Habilite MPLS en las interfaces de núcleo. La familia de direcciones ISO también está habilitada, ya que IS-IS se utiliza como protocolo de puerta de enlace interior (IGP) en la red del proveedor.
En la interfaz orientada al cliente, no es necesario habilitar MPLS. En esta interfaz, habilite la encapsulación CCC y la familia de direcciones CCC.
[edit interfaces] user@A1# set ge-1/3/0 unit 0 family inet address 10.20.0.100/24 user@A1# set ge-1/3/0 unit 0 family iso user@A1# set ge-1/3/0 unit 0 family mpls user@A1# set ge-1/3/1 unit 0 family inet address 10.10.0.100/24 user@A1# set ge-1/3/1 unit 0 family iso user@A1# set ge-1/3/1 unit 0 family mpls user@A1# set ge-1/3/2 vlan-tagging user@A1# set ge-1/3/2 encapsulation vlan-ccc user@A1# set ge-1/3/2 unit 600 encapsulation vlan-ccc user@A1# set ge-1/3/2 unit 600 vlan-id 600 user@A1# set ge-1/3/2 unit 600 family ccc user@A1# set lo0 unit 0 family inet address 192.168.0.100/32 primary user@A1# set lo0 unit 0 family iso address 49.0002.0192.0168.0100.00
-
Configure el RSVP en las interfaces de núcleo y en la interfaz de circuito cerrado.
RSVP se utiliza en el dominio de capa 3.
[edit protocols rsvp] user@A1# set interface ge-1/3/0.0 user@A1# set interface ge-1/3/1.0 user@A1# set interface lo0.0
-
Configure LDP en las interfaces de núcleo y en la interfaz de circuito cerrado.
El LDP se utiliza en el dominio de capa 2.
[edit protocols ldp] user@A1# set interface ge-1/3/0.0 user@A1# set interface ge-1/3/1.0 user@A1# set interface lo0.0
-
Configure MPLS en las interfaces de núcleo.
[edit protocols mpls] user@A1# set interface ge-1/3/0.0 user@A1# set interface ge-1/3/1.0
-
Configure un protocolo de puerta de enlace interior, como IS-IS u OSPF, en las interfaces de núcleo y en la interfaz de circuito cerrado.
[edit protocols isis] user@A1# set interface ge-1/3/0.0 user@A1# set interface ge-1/3/1.0 user@A1# set interface lo0.0
-
En la interfaz que mira al borde del cliente, configure el circuito de capa 2.
Configure la
hot-standbyinstrucción en esos enrutadores con circuitos virtuales (VCs) activos y en espera (dispositivo A1 en nuestra topología). Debe incluir lapseudowire-status-tlvinstrucción en los enrutadores de acceso. Sin el estado TLV la señalización, el indicador de espera no se puede anunciar a los dispositivos de borde de proveedor remoto (PE).La
revert-timeinstrucción y lamaximumopción también deben configurarse en los enrutadores de acceso. Sin larevert-timeinstrucción, el tráfico de todas las VCs no se pasará a la ruta principal una vez que se complete la restauración. Si se define unrevert-timeretraso peromaximumno lo es, las VCs se restauran inmediatamente después de la expiración del temporizador de reversión. La opción máxima permite que las VCs se restauren de manera dispersa en lugar de todas a la vez.[edit protocols l2circuit neighbor 192.168.0.101 interface ge-1/3/2.600] user@A1# set virtual-circuit-id 1 user@A1# set pseudowire-status-tlv user@A1# set revert-time 10 maximum 60 user@A1# set backup-neighbor 192.168.0.102 virtual-circuit-id 2 user@A1# set backup-neighbor 192.168.0.102 hot-standby
-
Para que el siguiente salto unilist se empuje a otros enrutadores de acceso, configure el equilibrio de carga por paquete.
[edit policy-options policy-statement pplb] user@A1# set then load-balance per-packet
-
Aplique la política de equilibrio de carga por paquete.
[edit routing-options forwarding-table] user@A1# set export pplb
-
Configure el ID del sistema autónomo (AS) y el ID del enrutador.
[edit routing-options] user@A1# set router-id 192.168.0.100 user@A1# set autonomous-system 64510
De manera similar, configure cualquier otro dispositivo de acceso.
Procedimiento paso a paso
El siguiente ejemplo requiere que navegue por varios niveles en la jerarquía de configuración. Para obtener más información acerca de cómo navegar por la CLI, consulte Uso del editor de CLI en el modo de configuración en la Guía del usuario de CLI.
Para configurar el dispositivo PE1:
Configure las interfaces.
Habilite MPLS en las interfaces de núcleo.
[edit interfaces] user@PE1# set ge-0/1/1 unit 0 family inet address 10.21.0.101/24 user@PE1# set ge-0/1/1 unit 0 family iso user@PE1# set ge-0/1/1 unit 0 family mpls user@PE1# set ge-0/1/2 unit 0 family inet address 10.31.0.101/24 user@PE1# set ge-0/1/2 unit 0 family iso user@PE1# set ge-0/1/2 unit 0 family mpls user@PE1# set ge-0/1/3 unit 0 family inet address 10.10.0.101/24 user@PE1# set ge-0/1/3 unit 0 family iso user@PE1# set ge-0/1/3 unit 0 family mpls user@PE1# set lo0 unit 0 family inet address 192.168.0.101/32 primary user@PE1# set lo0 unit 0 family iso address 49.0002.0192.0168.0003.00 user@PE1# set lo0 unit 1 family inet address 192.168.1.101/32
En los dispositivos PE1 y PE2, que son enrutadores de agregación, configure un par de interfaces de túnel lógico para representar LT(x) y LT(y).
La solución usa interfaces emparejadas de túnel lógico (lt-) para unir los dominios de capa 2 y capa 3.
Un pseudocable de capa 2 termina en una de las interfaces de túnel lógico, LT(x), definida con la familia de direcciones de conexión cruzada de circuito (CCC). Una VPN de capa 3 termina la segunda interfaz de túnel lógico, LT(y), definida con la familia de direcciones IPv4 (inet). LT(x) y LT(y) se emparejan.
[edit interfaces] user@PE1# set lt-1/2/0 unit 600 encapsulation vlan-ccc user@PE1# set lt-1/2/0 unit 600 vlan-id 600 user@PE1# set lt-1/2/0 unit 600 peer-unit 601 user@PE1# set lt-1/2/0 unit 601 encapsulation vlan user@PE1# set lt-1/2/0 unit 601 vlan-id 600 user@PE1# set lt-1/2/0 unit 601 peer-unit 600 user@PE1# set lt-1/2/0 unit 601 family inet filter input icmp_inet user@PE1# set lt-1/2/0 unit 601 family inet filter output icmp_inet
(Opcional) Asocie una dirección VRRP única con los dispositivos PE1 y PE2.
En este caso, tanto los dispositivos PE1 como PE2 asumen el estado principal para la dirección IPv4 VIP definida, por lo que no se intercambia ningún mensaje de saludo VRRP entre los enrutadores.
[edit interfaces lt-1/2/0 unit 601 family inet address 10.41.0.101/24] user@PE1# set vrrp-group 0 virtual-address 10.41.0.1 user@PE1# set vrrp-group 0 accept-data
Configure IS-IS u otro IGP.
[edit protocols isis] user@PE1# set interface ge-0/1/1.0 user@PE1# set interface ge-0/1/2.0 user@PE1# set interface ge-0/1/3.0 user@PE1# set interface lo0.0
Configure la MPLS en las interfaces de núcleo.
[edit protocols mpls] user@PE1# set interface ge-0/1/1.0 user@PE1# set interface ge-0/1/2.0 user@PE1# set interface ge-0/1/3.0
Configure rutas conmutadas por etiquetas a los otros dispositivos de PE.
El BGP es un protocolo basado en políticas, por lo que también configure y aplique las políticas de enrutamiento necesarias. Por ejemplo, es posible que desee exportar rutas estáticas al BGP.
[edit protocols mpls] user@PE1# set label-switched-path to_PE3 to 192.168.0.103 user@PE1# set label-switched-path to_PE2 to 192.168.0.102
Configure LDP en las interfaces de núcleo y en la interfaz de circuito cerrado.
[edit protocols ldp] user@PE1# set interface ge-0/1/1.0 user@PE1# set interface ge-0/1/2.0 user@PE1# set interface ge-0/1/3.0 user@PE1# set interface lo0.0
Configure RSVP en las interfaces de núcleo y en la interfaz de circuito cerrado.
[edit protocols rsvp] user@PE1# set interface ge-0/1/1.0 user@PE1# set interface ge-0/1/2.0 user@PE1# set interface ge-0/1/3.0 user@PE1# set interface lo0.0
Configure BGP interno (IBGP).
[edit protocols bgp] user@PE1# set local-address 192.168.0.101 user@PE1# set group ibgp family inet-vpn any user@PE1# set group ibgp peer-as 64511 user@PE1# set group ibgp neighbor 192.168.0.102 user@PE1# set group ibgp neighbor 192.168.0.103
Configure el circuito de capa 2 en la interfaz de túnel lógico.
Configure la
hot-standby-vc-oninstrucción si desea que se establezca un pseudocable de espera activa al llegar PW_FWD_STDBY estado TLV.[edit protocols l2circuit neighbor 192.168.0.100 interface lt-1/2/0.600] user@PE1# set virtual-circuit-id 1 user@PE1# set pseudowire-status-tlv hot-standby-vc-on
Defina un par de condiciones que se aplicarán a la política de salida definida en la instancia de VPN de capa 3.
Tanto en condición
primarycomo en condiciónstandby, la ruta correspondiente corresponde a la interfaz lt-1/2/0.600 (y), ya que este es el formato en el que las rutas de salida aparecen en la tabla de enrutamiento mpls.0 para representar cualquier pseudocable dado.La diferencia entre estas condiciones está en el
standbyatributo. A la llegada del estado de PW_FWD_STDBY TLV al dispositivo PE1 o pe2, Junos OS coincide con la condiciónstandbyy, en consecuencia, solo se ejecutará el plazostandbydentro de lal3vpnpolítica. Por otro lado, si el estado PW_FWD_STDBY TLV no está presente, la política solo coincide con la condiciónprimary, que a continuación ejecuta el términoprimaryen lal3vpnpolítica. Además, para los servicios CCC lógicos basados en túneles, debe especificar la interfaz de túnel lógico, LT(y), que está asociada con la interfaz de CCC de túnel lógico, LT(x). (Consulte Descripción de escenarios de retorno móvil de redundancia pseudocable.)Por último, para condiciones basadas en CCC, Junos OS solo permite mpls.0 como la tabla de enrutamiento correspondiente. Para el
addressatributo, Junos OS solo permite cadenas con formato de unidad de interfaz lógica (por ejemplo, lt-0/0/0.0).[edit policy-options condition primary if-route-exists address-family ccc] user@PE1# set lt-1/2/0.600 user@PE1# set table mpls.0 user@PE1# set peer-unit 601 [edit policy-options condition standby if-route-exists address-family ccc] user@PE1# set lt-1/2/0.600 user@PE1# set table mpls.0 user@PE1# set standby user@PE1# set peer-unit 601
Configure la política de exportación de VPN de capa 3.
Si el circuito virtual (VC) de capa 2 es principal, el dispositivo de enrutamiento de borde de proveedor (PE) correspondiente anuncia la subred del circuito de adjuntos (CA) con la preferencia local más alta. Todos los dispositivos pe de agregación anuncian inicialmente la subred de AC con la misma preferencia local.
Esta política de enrutamiento permite anunciar un valor de preferencia local más alto si el VC de capa 2 está activo.
[edit policy-options policy-statement l3vpn_export] user@PE1# set term primary from condition primary user@PE1# set term primary then local-preference add 300 user@PE1# set term primary then community set l3vpn user@PE1# set term primary then accept user@PE1# set term standby from condition standby user@PE1# set term standby then local-preference add 30 user@PE1# set term standby then community set l3vpn user@PE1# set term standby then accept user@PE1# set term default then community set l3vpn user@PE1# set term default then accept
Configure los miembros de la comunidad VPN de capa 3.
[edit policy-options community l3vpn] user@PE1# set members target:64511:600
Configure la política de importación de VPN de capa 3, según la comunidad VPN de capa 3.
[edit policy-options policy-statement l3vpn_import] user@PE1# set term 1 from community l3vpn user@PE1# set term 1 then accept user@PE1# set term default then reject
Configure la política de exportación de OSPF, según la comunidad VPN de capa 3.
[edit policy-options policy-statement ospf_export term 0] user@PE1# set from community l3vpn user@PE1# set then accept
(Opcional) Configure un filtro de firewall para comprobar la ruta tomada por el tráfico.
[edit firewall family inet filter icmp_inet] user@PE1# set interface-specific user@PE1# set term 0 from source-address 10.41.0.101/32 except user@PE1# set term 0 from source-address 10.0.0.0/8 user@PE1# set term 0 from protocol icmp user@PE1# set term 0 then count icmp_inet user@PE1# set term 0 then log user@PE1# set term 0 then accept user@PE1# set term 1 then accept
Configure la instancia de enrutamiento.
Esta instancia de enrutamiento se encuentra en el dominio de capa 2, donde los dispositivos PE1 y PE2 están interconectados al anillo metropolitano a través de medios de multiacceso (Ethernet). Debe incluir la instrucción ' en los
vrf-table-labeldispositivos PE1 y PE2 para habilitar el anuncio del prefijo de subred directo correspondiente a la interfaz de túnel lógico (lt-) hacia el dominio de capa 3.Los dispositivos PE1 y PE2 usan OSPF para la comunicación VPN de capa 3 con el dispositivo CE1.
[edit routing-instances l3vpn] user@PE1# set instance-type vrf user@PE1# set interface lt-1/2/0.601 user@PE1# set interface lo0.1 user@PE1# set route-distinguisher 192.168.1.101:64511 user@PE1# set vrf-import l3vpn_import user@PE1# set vrf-export l3vpn_export user@PE1# set vrf-table-label user@PE1# set protocols ospf export ospf_export user@PE1# set protocols ospf area 0.0.0.0 interface lt-1/2/0.601 user@PE1# set protocols ospf area 0.0.0.0 interface lo0.1
Configure el ID del sistema autónomo (AS) y el ID del enrutador.
[edit routing-options] user@PE1# set router-id 192.168.0.101 user@PE1# set autonomous-system 64511
De manera similar, configure el dispositivo PE2.
Resultados
Desde el modo de configuración, ingrese los comandos , show firewall, show routing-optionsshow protocolsshow policy-optionsy show routing-instances para confirmar la show interfacesconfiguración. Si el resultado no muestra la configuración deseada, repita las instrucciones en este ejemplo para corregir la configuración.
Dispositivo A1
user@A1# show interfaces
ge-1/3/0 {
unit 0 {
family inet {
address 10.20.0.100/24;
}
family iso;
family mpls;
}
}
ge-1/3/1 {
unit 0 {
family inet {
address 10.10.0.100/24;
}
family iso;
family mpls;
}
}
ge-1/3/2 {
vlan-tagging;
encapsulation vlan-ccc;
unit 600 {
encapsulation vlan-ccc;
vlan-id 600;
family ccc;
}
}
lo0 {
unit 0 {
family inet {
address 192.168.0.100/32 {
primary;
}
}
family iso {
address 49.0002.0192.0168.0100.00;
}
}
}
user@A1# show protocols
rsvp {
interface ge-1/3/0.0;
interface ge-1/3/1.0;
interface lo0.0;
}
mpls {
interface ge-1/3/0.0;
interface ge-1/3/1.0;
}
isis {
interface ge-1/3/0.0;
interface ge-1/3/1.0;
interface lo0.0;
}
ldp {
interface ge-1/3/0.0;
interface ge-1/3/1.0;
interface lo0.0;
}
l2circuit {
neighbor 192.168.0.101 {
interface ge-1/3/2.600 {
virtual-circuit-id 1;
pseudowire-status-tlv;
backup-neighbor 192.168.0.102 {
virtual-circuit-id 2;
hot-standby;
}
}
}
}
user@A1# show policy-options
policy-statement pplb {
then {
load-balance per-packet;
}
}
user@A1# show routing-options
autonomous-system 64510;
router-id 192.168.0.100;
forwarding-table {
export pplb;
}
Dispositivo PE1
user@PE1# show interfaces
ge-0/1/1 {
unit 0 {
family inet {
address 10.21.0.101/24;
}
family iso;
family mpls;
}
}
ge-0/1/2 {
unit 0 {
family inet {
address 10.31.0.101/24;
}
family iso;
family mpls;
}
}
ge-0/1/3 {
unit 0 {
family inet {
address 10.10.0.101/24;
}
family iso;
family mpls;
}
}
lt-1/2/0 {
unit 600 {
encapsulation vlan-ccc;
vlan-id 600;
peer-unit 601;
}
unit 601 {
encapsulation vlan;
vlan-id 600;
peer-unit 600;
family inet {
filter {
input icmp_inet;
output icmp_inet;
}
address 10.41.0.101/24 {
vrrp-group 0 {
virtual-address 10.41.0.1;
accept-data;
}
}
}
}
}
lo0 {
unit 0 {
family inet {
address 192.168.0.101/32 {
primary;
}
}
family iso {
address 49.0002.0192.0168.0003.00;
}
}
unit 1 {
family inet {
address 192.168.1.101/32;
}
}
}
user@PE1# show firewall
family inet {
filter icmp_inet {
interface-specific;
term 0 {
from {
source-address {
10.41.0.101/32 except;
10.0.0.0/8;
}
protocol icmp;
}
then {
count icmp_inet;
log;
accept;
}
}
term 1 {
then accept;
}
}
}
user@PE1# show protocols
rsvp {
interface ge-0/1/1.0;
interface ge-0/1/2.0;
interface ge-0/1/3.0;
interface lo0.0;
}
mpls {
label-switched-path to_PE3 {
to 192.168.0.103;
}
label-switched-path to_PE2 {
to 192.168.0.102;
}
interface ge-0/1/1.0;
interface ge-0/1/2.0;
interface ge-0/1/3.0;
}
bgp {
local-address 192.168.0.101;
group ibgp {
family inet-vpn {
any;
}
peer-as 64511;
neighbor 192.168.0.102;
neighbor 192.168.0.103;
}
}
isis {
interface ge-0/1/1.0;
interface ge-0/1/2.0;
interface ge-0/1/3.0;
interface lo0.0;
}
ldp {
interface ge-0/1/1.0;
interface ge-0/1/2.0;
interface ge-0/1/3.0;
interface lo0.0;
}
l2circuit {
neighbor 192.168.0.100 {
interface lt-1/2/0.600 {
virtual-circuit-id 1;
pseudowire-status-tlv hot-standby-vc-on;
}
}
}
user@PE1# show policy-options
policy-statement l3vpn_export {
term primary {
from condition primary;
then {
local-preference add 300;
community set l3vpn;
accept;
}
}
term standby {
from condition standby;
then {
local-preference add 30;
community set l3vpn;
accept;
}
}
term default {
then {
community set l3vpn;
accept;
}
}
}
policy-statement l3vpn_import {
term 1 {
from community l3vpn;
then accept;
}
term default {
then reject;
}
}
policy-statement ospf_export {
term 0 {
from community l3vpn;
then accept;
}
}
community l3vpn members target:64511:600;
condition primary {
if-route-exists {
address-family {
ccc {
lt-1/2/0.600;
table mpls.0;
peer-unit 601;
}
}
}
}
condition standby {
if-route-exists {
address-family {
ccc {
lt-1/2/0.600;
table mpls.0;
standby;
peer-unit 601;
}
}
}
}
user@PE1# show routing-options
router-id 192.168.0.101;
autonomous-system 64511;
user@PE1# show routing-instances
l3vpn {
instance-type vrf;
interface lt-1/2/0.601;
interface lo0.1;
route-distinguisher 192.168.1.101:64511;
vrf-import l3vpn_import;
vrf-export l3vpn_export;
vrf-table-label;
protocols {
ospf {
export ospf_export;
area 0.0.0.0 {
interface lt-1/2/0.601;
interface lo0.1;
}
}
}
}
Si ha terminado de configurar los dispositivos, ingrese commit desde el modo de configuración.
Verificación
Confirme que la configuración funciona correctamente.
Comprobación de circuitos de capa 2
Propósito
Tras el establecimiento del circuito virtual (VC) de capa 2, la salida del show l2circuit connections comando muestra el VC activo y el de espera activa. Además, se muestran los detalles del plano de control para el VC en espera en caliente.
Acción
Desde el modo operativo, ingrese el show l2circuit connections extensive comando.
user@A1> show l2circuit connections extensive
Layer-2 Circuit Connections:
Legend for connection status (St)
EI -- encapsulation invalid NP -- interface h/w not present
MM -- mtu mismatch Dn -- down
EM -- encapsulation mismatch VC-Dn -- Virtual circuit Down
CM -- control-word mismatch Up -- operational
VM -- vlan id mismatch CF -- Call admission control failure
OL -- no outgoing label IB -- TDM incompatible bitrate
NC -- intf encaps not CCC/TCC TM -- TDM misconfiguration
BK -- Backup Connection ST -- Standby Connection
CB -- rcvd cell-bundle size bad SP -- Static Pseudowire
LD -- local site signaled down RS -- remote site standby
RD -- remote site signaled down HS -- Hot-standby Connection
XX -- unknown
Legend for interface status
Up -- operational
Dn -- down
Neighbor: 192.168.0.101
Interface Type St Time last up # Up trans
ge-1/3/2.600(vc 1) rmt Up Jan 24 11:00:26 2013 1
Remote PE: 192.168.0.101, Negotiated control-word: Yes (Null)
Incoming label: 299776, Outgoing label: 299776
Negotiated PW status TLV: Yes
local PW status code: 0x00000000, Neighbor PW status code: 0x00000000
Local interface: ge-1/3/2.600, Status: Up, Encapsulation: VLAN
Connection History:
Jan 24 11:00:26 2013 status update timer
Jan 24 11:00:26 2013 PE route changed
Jan 24 11:00:26 2013 Out lbl Update 299776
Jan 24 11:00:26 2013 In lbl Update 299776
Jan 24 11:00:26 2013 loc intf up ge-1/3/2.600
Neighbor: 192.168.0.102
Interface Type St Time last up # Up trans
ge-1/3/2.600(vc 2) rmt HS ----- ----
Remote PE: 192.168.0.102, Negotiated control-word: Yes (Null)
Incoming label: 299792, Outgoing label: 299776
Negotiated PW status TLV: Yes
local PW status code: 0x00000020, Neighbor PW status code: 0x00000000
Local interface: ge-1/3/2.600, Status: Up, Encapsulation: VLAN
user@PE1> show l2circuit connections extensive
Layer-2 Circuit Connections:
Legend for connection status (St)
EI -- encapsulation invalid NP -- interface h/w not present
MM -- mtu mismatch Dn -- down
EM -- encapsulation mismatch VC-Dn -- Virtual circuit Down
CM -- control-word mismatch Up -- operational
VM -- vlan id mismatch CF -- Call admission control failure
OL -- no outgoing label IB -- TDM incompatible bitrate
NC -- intf encaps not CCC/TCC TM -- TDM misconfiguration
BK -- Backup Connection ST -- Standby Connection
CB -- rcvd cell-bundle size bad SP -- Static Pseudowire
LD -- local site signaled down RS -- remote site standby
RD -- remote site signaled down HS -- Hot-standby Connection
XX -- unknown
Legend for interface status
Up -- operational
Dn -- down
Neighbor: 192.168.0.100
Interface Type St Time last up # Up trans
lt-1/2/0.600(vc 1) rmt Up Jan 24 11:06:36 2013 1
Remote PE: 192.168.0.100, Negotiated control-word: Yes (Null)
Incoming label: 299776, Outgoing label: 299776
Negotiated PW status TLV: Yes
local PW status code: 0x00000000, Neighbor PW status code: 0x00000000
Local interface: lt-1/2/0.600, Status: Up, Encapsulation: VLAN
Connection History:
Jan 24 11:06:36 2013 status update timer
Jan 24 11:06:36 2013 PE route changed
Jan 24 11:06:36 2013 Out lbl Update 299776
Jan 24 11:06:36 2013 In lbl Update 299776
Jan 24 11:06:36 2013 loc intf up lt-1/2/0.600
user@PE2> show l2circuit connections extensive
Layer-2 Circuit Connections:
Legend for connection status (St)
EI -- encapsulation invalid NP -- interface h/w not present
MM -- mtu mismatch Dn -- down
EM -- encapsulation mismatch VC-Dn -- Virtual circuit Down
CM -- control-word mismatch Up -- operational
VM -- vlan id mismatch CF -- Call admission control failure
OL -- no outgoing label IB -- TDM incompatible bitrate
NC -- intf encaps not CCC/TCC TM -- TDM misconfiguration
BK -- Backup Connection ST -- Standby Connection
CB -- rcvd cell-bundle size bad SP -- Static Pseudowire
LD -- local site signaled down RS -- remote site standby
RD -- remote site signaled down HS -- Hot-standby Connection
XX -- unknown
Legend for interface status
Up -- operational
Dn -- down
Neighbor: 192.168.0.100
Interface Type St Time last up # Up trans
lt-1/2/0.600(vc 2) rmt Up Jan 24 10:55:31 2013 1
Remote PE: 192.168.0.100, Negotiated control-word: Yes (Null)
Incoming label: 299776, Outgoing label: 299792
Negotiated PW status TLV: Yes
local PW status code: 0x00000000, Neighbor PW status code: 0x00000020
Local interface: lt-1/2/0.600, Status: Up, Encapsulation: VLAN
Connection History:
Jan 24 10:55:31 2013 status update timer
Jan 24 10:55:31 2013 PE route changed
Jan 24 10:55:31 2013 Out lbl Update 299792
Jan 24 10:55:31 2013 In lbl Update 299776
Jan 24 10:55:31 2013 loc intf up lt-1/2/0.600
Significado
Desde la perspectiva de los dispositivos PE1 y PE2, se establece un único circuito de capa 2 hacia los enrutadores de acceso, por lo que no hay información de dispositivo en espera en la salida de CLI del show l2circuit connections comando. Tenga en cuenta que no se proporciona información de temporización y aleteo para que el VC actúe como la espera activa. Junos OS solo permite que estos contadores se rastreen para el VC activo.
Comprobar las condiciones de la política
Propósito
En los dispositivos de PE, verifique el estado de las diferentes condiciones definidas como parte de la política de salida de la VPN de capa3, en la que 10.41.0.0/24 corresponde a la subred de túnel lógico (y).
Acción
Desde el modo operativo, ingrese el show policy conditions detail comando.
user@PE1> show policy conditions detail Configured conditions: Condition primary (static), event: Existence of a route in a specific routing table Dependent routes: 10.41.0.0/24, generation 8 192.168.0.104/32, generation 8 Condition standby (static), event: Existence of a route in a specific routing table Dependent routes: None Condition tables: Table mpls.0, generation 0, dependencies 0, If-route-exists conditions: primary (static) standby (static) Table l3vpn.inet.0, generation 12, dependencies 2
user@PE2> show policy conditions detail Configured conditions: Condition primary (static), event: Existence of a route in a specific routing table Dependent routes: 10.41.0.0/24, generation 18 Condition standby (static), event: Existence of a route in a specific routing table Dependent routes: 10.41.0.0/24, generation 18 Condition tables: Table mpls.0, generation 0, dependencies 0, If-route-exists conditions: primary (static) standby (static) Table l3vpn.inet.0, generation 367, dependencies 2
