Sessões de peering BGP
Vantagens de usar grupos de peer BGP externos
O BGP é o único protocolo de roteamento em uso hoje adequado para transportar todas as rotas da Internet. Isso ocorre em grande parte porque o BGP é executado em cima do TCP e pode fazer uso do controle de fluxo de TCP. Por outro lado, os protocolos de gateway interno (IGPs) não têm controle de fluxo. Quando os IGPs têm muitas informações de rota, eles começam a agitar. Quando o BGP tem um alto-falante vizinho que está enviando informações muito rapidamente, o BGP pode reduzir o vizinho atrasando os reconhecimentos do TCP.
Outra vantagem do BGP é que (como o IS-IS) ele usa tuples de tipo, comprimento, valor (TLV) e informações de acessibilidade de camada de rede (NLRI) que fornecem extensibilidade aparentemente infinita sem a necessidade de que o protocolo subjacente seja alterado.
No Junos OS, o BGP é completamente orientado por políticas. O operador deve configurar explicitamente os vizinhos para peer com e aceitar rotas explicitamente para o BGP. Além disso, a política de roteamento é usada para filtrar e modificar informações de roteamento. Assim, as políticas de roteamento oferecem controle administrativo completo sobre as tabelas de roteamento.
A maneira preferida de configurar um grande número de vizinhos de peer BGP é configurar grupos de pares que consistem em vários vizinhos por grupo.
À medida que o número de grupos BGP externos (EBGP) aumenta, a capacidade de suportar um grande número de sessões BGP pode se tornar um problema de escala de recursos de CPU e memória. Oferecer suporte a menos grupos de EBGP geralmente é melhor do que apoiar um grande número de grupos de EBGP. Isso se torna mais evidente no caso de centenas de grupos de EBGP quando comparado com alguns grupos de EBGP com vários pares em cada grupo. A razão para esse comportamento de escalabilidade é que o Junos OS tem estruturas de dados que ocorrem por rota por grupo. Ao adicionar um grupo, você multiplica esses números e diminui a quantidade de memória disponível.
O peering BGP cria relações de intercâmbio de tráfego mutuamente benéficas entre dois sistemas autônomos independentes (ASs). Ela é especialmente útil em pontos de troca de provedores de serviços. Essa relação tem o principal benefício de reduzir os custos de trânsito e os recursos de equipamento para ambas as redes. Outros benefícios potenciais da criação de grupos de peer BGP incluem a redução da complexidade da configuração do BGP e o aumento da redundância de rota, reduzindo a dependência dos provedores de trânsito.
O peering BGP pode ser usado para criar trocas de tráfego ponto a ponto entre duas redes remotas, como um escritório remoto e a sede da empresa. Ele também pode ser usado para conectar rapidamente duas redes distintas, como entre dois escritórios mesclados.
Entendendo sessões externas de peering BGP
Para estabelecer conexões ponto a ponto entre sistemas autônomos de peer (ASs), você configura uma sessão BGP em cada interface de um link ponto a ponto. Geralmente, essas sessões são feitas em pontos de saída de rede com hosts vizinhos fora do AS. Figura 1 mostra um exemplo de uma sessão de peering BGP.
![Sessão de peering BGP](../concept/../../images/g015013.gif)

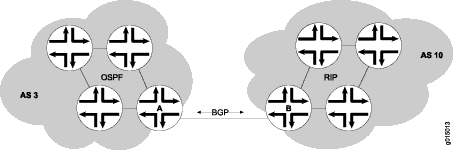

In Figura 1, o roteador A é um roteador de gateway para AS 3, e o roteador B é um roteador de gateway para AS 10. Para tráfego interno ou AS, é usado um protocolo de gateway interior (IGP) (OSPF, por exemplo). Para rotear o tráfego entre peer ASs, é usada uma sessão BGP.
Você organiza dispositivos de roteamento BGP em grupos de pares. Diferentes grupos de pares podem ter diferentes tipos de grupo, números AS e identificadores de clusters de refletores de rota.
Para definir um grupo BGP que reconhece apenas os sistemas BGP especificados como pares, configure estaticamente todos os pares do sistema incluindo uma ou mais neighbor
declarações. O endereço do vizinho peer pode ser um endereço IPv6 ou IPv4.
Após a criação dos pares BGP, as rotas não BGP não são anunciadas automaticamente pelos pares BGP. Em cada dispositivo habilitado para BGP, a configuração de políticas é necessária para exportar as rotas locais, estáticas ou aprendidas por IGP para o BGP RIB e depois anunciá-las como rotas BGP para os outros pares. A política de anúncio do BGP, por padrão, não anuncia nenhuma rota não BGP (como rotas locais) para peers.
Nos firewalls da Série SRX, você deve habilitar o tráfego de entrada de host esperado nas interfaces especificadas ou em todas as interfaces da zona. Caso contrário, o tráfego de entrada destinado a este dispositivo é descartado por padrão.
Por exemplo, para permitir que o tráfego BGP em uma zona específica do seu firewall da Série SRX use a seguinte etapa:
[edit] user@host# set security zones security-zone trust host-inbound-traffic protocols bgp
[edit] user@host# set security zones security-zone trust interfaces ge-0/0/1.0 host-inbound-traffic protocols bgp
Consulte também
Exemplo: Configuração de sessões de ponto a ponto BGP externas
Este exemplo mostra como configurar sessões de ponto a ponto BGP.
Requisitos
Antes de começar, se a política BGP padrão não for adequada para sua rede, configure políticas de roteamento para filtrar as rotas BGP de entrada e anunciar rotas BGP.
Visão geral

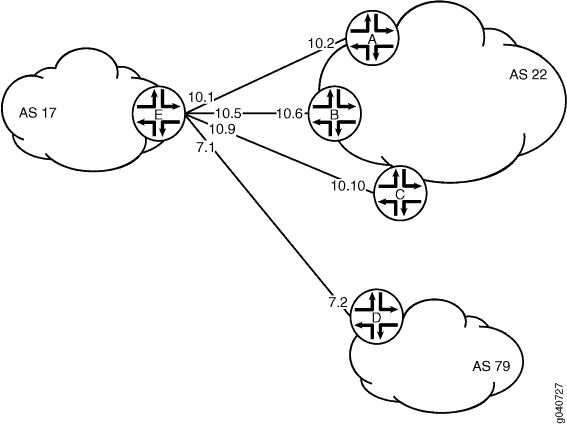

Figura 2 mostra uma rede com sessões de peer BGP. Na rede de amostra, o Dispositivo E no AS 17 tem sessões de peer BGP para um grupo de pares chamado external-peers
. Os pares A, B e C residem no AS 22 e têm endereços IP 10.10.10.2, 10.10.10.6 e 10.10.10.10. O Peer D reside no AS 79, no endereço IP 10.21.7.2. Este exemplo mostra a configuração no Dispositivo E.
Topologia
![Rede típica com sessões de peer BGP](../example/../../images/g040727.gif)
Configuração
Procedimento
Configuração rápida da CLI
Para configurar este exemplo rapidamente, copie os seguintes comandos, cole-os em um arquivo de texto, remova qualquer quebra de linha, altere os detalhes necessários para combinar com a configuração da sua rede e, em seguida, copie e cole os comandos no CLI no nível de [edit]
hierarquia.
set interfaces ge-1/2/0 unit 0 description to-A set interfaces ge-1/2/0 unit 0 family inet address 10.10.10.1/30 set interfaces ge-0/0/1 unit 5 description to-B set interfaces ge-0/0/1 unit 5 family inet address 10.10.10.5/30 set interfaces ge-0/1/0 unit 9 description to-C set interfaces ge-0/1/0 unit 9 family inet address 10.10.10.9/30 set interfaces ge-1/2/1 unit 21 description to-D set interfaces ge-1/2/1 unit 21 family inet address 10.21.7.1/30 set protocols bgp group external-peers type external set protocols bgp group external-peers peer-as 22 set protocols bgp group external-peers neighbor 10.10.10.2 set protocols bgp group external-peers neighbor 10.10.10.6 set protocols bgp group external-peers neighbor 10.10.10.10 set protocols bgp group external-peers neighbor 10.21.7.2 peer-as 79 set routing-options autonomous-system 17
Procedimento passo a passo
O exemplo a seguir exige que você navegue por vários níveis na hierarquia de configuração. Para obter informações sobre como navegar na CLI, consulte Usando o Editor de CLI no modo de configuração no Guia de usuário do Junos OS CLI.
Para configurar as sessões de peer BGP:
Configure as interfaces para Peers A, B, C e D.
[edit interfaces] user@E# set ge-1/2/0 unit 0 description to-A user@E# set ge-1/2/0 unit 0 family inet address 10.10.10.1/30 user@E# set ge-0/0/1 unit 5 description to-B user@E# set ge-0/0/1 unit 5 family inet address 10.10.10.5/30 user@E# set ge-0/1/0 unit 9 description to-C user@E# set ge-0/1/0 unit 9 family inet address 10.10.10.9/30 user@E# set ge-1/2/1 unit 21 description to-D user@E# set ge-1/2/1 unit 21 family inet address 10.21.7.1/30
Definir o número do sistema autônomo (AS).
[edit routing-options] user@E# set autonomous-system 17
Crie o grupo BGP e adicione os endereços externos vizinhos.
[edit protocols bgp group external-peers] user@E# set neighbor 10.10.10.2 user@E# set neighbor 10.10.10.6 user@E# set neighbor 10.10.10.10
Especifique o número do sistema autônomo (AS) do AS externo.
[edit protocols bgp group external-peers] user@E# set peer-as 22
Adicione Peer D e defina o número de AS no nível de vizinho individual.
A configuração do vizinho substitui a configuração do grupo. Assim, enquanto
peer-as 22
está definido para todos os outros vizinhos do grupo,peer-as 79
está definido para o vizinho 10.21.7.2.[edit protocols bgp group external-peers] user@E# set neighbor 10.21.7.2 peer-as 79
Definir o tipo de peer para BGP externo (EBGP).
[edit protocols bgp group external-peers] user@E# set type external
Resultados
A partir do modo de configuração, confirme sua configuração entrando no show interfaces
, show protocols
e show routing-options
comandos. Se a saída não exibir a configuração pretendida, repita as instruções neste exemplo para corrigir a configuração.
[edit]
user@E# show interfaces
ge-1/2/0 {
unit 0 {
description to-A;
family inet {
address 10.10.10.1/30;
}
}
}
ge-0/0/1 {
unit 5 {
description to-B;
family inet {
address 10.10.10.5/30;
}
}
}
ge-0/1/0 {
unit 9 {
description to-C;
family inet {
address 10.10.10.9/30;
}
}
}
ge-1/2/1 {
unit 21 {
description to-D;
family inet {
address 10.21.7.1/30;
}
}
}
[edit]
user@E# show protocols
bgp {
group external-peers {
type external;
peer-as 22;
neighbor 10.10.10.2;
neighbor 10.10.10.6;
neighbor 10.10.10.10;
neighbor 10.21.7.2 {
peer-as 79;
}
}
}
[edit]
user@E# show routing-options
autonomous-system 17;
Se você terminar de configurar o dispositivo, entre no commit
modo de configuração.
Verificação
Confirme se a configuração está funcionando corretamente.
Verificação de vizinhos BGP
Propósito
Verifique se o BGP está sendo executado em interfaces configuradas e se a sessão BGP está ativa para cada endereço vizinho.
Ação
A partir do modo operacional, execute o show bgp neighbor
comando.
user@E> show bgp neighbor Peer: 10.10.10.2+179 AS 22 Local: 10.10.10.1+65406 AS 17 Type: External State: Established Flags: <Sync> Last State: OpenConfirm Last Event: RecvKeepAlive Last Error: None Options: <Preference PeerAS Refresh> Holdtime: 90 Preference: 170 Number of flaps: 0 Peer ID: 10.10.10.2 Local ID: 10.10.10.1 Active Holdtime: 90 Keepalive Interval: 30 Peer index: 0 BFD: disabled, down Local Interface: ge-1/2/0.0 NLRI for restart configured on peer: inet-unicast NLRI advertised by peer: inet-unicast NLRI for this session: inet-unicast Peer supports Refresh capability (2) Restart time configured on the peer: 120 Stale routes from peer are kept for: 300 Restart time requested by this peer: 120 NLRI that peer supports restart for: inet-unicast NLRI that restart is negotiated for: inet-unicast NLRI of received end-of-rib markers: inet-unicast NLRI of all end-of-rib markers sent: inet-unicast Peer supports 4 byte AS extension (peer-as 22) Peer does not support Addpath Table inet.0 Bit: 10000 RIB State: BGP restart is complete Send state: in sync Active prefixes: 0 Received prefixes: 0 Accepted prefixes: 0 Suppressed due to damping: 0 Advertised prefixes: 0 Last traffic (seconds): Received 10 Sent 6 Checked 1 Input messages: Total 8522 Updates 1 Refreshes 0 Octets 161922 Output messages: Total 8433 Updates 0 Refreshes 0 Octets 160290 Output Queue[0]: 0 Peer: 10.10.10.6+54781 AS 22 Local: 10.10.10.5+179 AS 17 Type: External State: Established Flags: <Sync> Last State: OpenConfirm Last Event: RecvKeepAlive Last Error: None Options: <Preference PeerAS Refresh> Holdtime: 90 Preference: 170 Number of flaps: 0 Peer ID: 10.10.10.6 Local ID: 10.10.10.1 Active Holdtime: 90 Keepalive Interval: 30 Peer index: 1 BFD: disabled, down Local Interface: ge-0/0/1.5 NLRI for restart configured on peer: inet-unicast NLRI advertised by peer: inet-unicast NLRI for this session: inet-unicast Peer supports Refresh capability (2) Restart time configured on the peer: 120 Stale routes from peer are kept for: 300 Restart time requested by this peer: 120 NLRI that peer supports restart for: inet-unicast NLRI that restart is negotiated for: inet-unicast NLRI of received end-of-rib markers: inet-unicast NLRI of all end-of-rib markers sent: inet-unicast Peer supports 4 byte AS extension (peer-as 22) Peer does not support Addpath Table inet.0 Bit: 10000 RIB State: BGP restart is complete Send state: in sync Active prefixes: 0 Received prefixes: 0 Accepted prefixes: 0 Suppressed due to damping: 0 Advertised prefixes: 0 Last traffic (seconds): Received 12 Sent 6 Checked 33 Input messages: Total 8527 Updates 1 Refreshes 0 Octets 162057 Output messages: Total 8430 Updates 0 Refreshes 0 Octets 160233 Output Queue[0]: 0 Peer: 10.10.10.10+55012 AS 22 Local: 10.10.10.9+179 AS 17 Type: External State: Established Flags: <Sync> Last State: OpenConfirm Last Event: RecvKeepAlive Last Error: None Options: <Preference PeerAS Refresh> Holdtime: 90 Preference: 170 Number of flaps: 0 Peer ID: 10.10.10.10 Local ID: 10.10.10.1 Active Holdtime: 90 Keepalive Interval: 30 Peer index: 2 BFD: disabled, down Local Interface: fe-0/1/0.9 NLRI for restart configured on peer: inet-unicast NLRI advertised by peer: inet-unicast NLRI for this session: inet-unicast Peer supports Refresh capability (2) Restart time configured on the peer: 120 Stale routes from peer are kept for: 300 Restart time requested by this peer: 120 NLRI that peer supports restart for: inet-unicast NLRI that restart is negotiated for: inet-unicast NLRI of received end-of-rib markers: inet-unicast NLRI of all end-of-rib markers sent: inet-unicast Peer supports 4 byte AS extension (peer-as 22) Peer does not support Addpath Table inet.0 Bit: 10000 RIB State: BGP restart is complete Send state: in sync Active prefixes: 0 Received prefixes: 0 Accepted prefixes: 0 Suppressed due to damping: 0 Advertised prefixes: 0 Last traffic (seconds): Received 15 Sent 6 Checked 37 Input messages: Total 8527 Updates 1 Refreshes 0 Octets 162057 Output messages: Total 8429 Updates 0 Refreshes 0 Octets 160214 Output Queue[0]: 0 Peer: 10.21.7.2+61867 AS 79 Local: 10.21.7.1+179 AS 17 Type: External State: Established Flags: <ImportEval Sync> Last State: OpenConfirm Last Event: RecvKeepAlive Last Error: None Options: <Preference PeerAS Refresh> Holdtime: 90 Preference: 170 Number of flaps: 0 Peer ID: 10.21.7.2 Local ID: 10.10.10.1 Active Holdtime: 90 Keepalive Interval: 30 Peer index: 3 BFD: disabled, down Local Interface: ge-1/2/1.21 NLRI for restart configured on peer: inet-unicast NLRI advertised by peer: inet-unicast NLRI for this session: inet-unicast Peer supports Refresh capability (2) Restart time configured on the peer: 120 Stale routes from peer are kept for: 300 Restart time requested by this peer: 120 NLRI that peer supports restart for: inet-unicast NLRI that restart is negotiated for: inet-unicast NLRI of received end-of-rib markers: inet-unicast NLRI of all end-of-rib markers sent: inet-unicast Peer supports 4 byte AS extension (peer-as 79) Peer does not support Addpath Table inet.0 Bit: 10000 RIB State: BGP restart is complete Send state: in sync Active prefixes: 0 Received prefixes: 0 Accepted prefixes: 0 Suppressed due to damping: 0 Advertised prefixes: 0 Last traffic (seconds): Received 28 Sent 24 Checked 47 Input messages: Total 8521 Updates 1 Refreshes 0 Octets 161943 Output messages: Total 8427 Updates 0 Refreshes 0 Octets 160176 Output Queue[0]: 0
Verificação de grupos BGP
Propósito
Verifique se os grupos BGP estão configurados corretamente.
Ação
A partir do modo operacional, execute o show bgp group
comando.
user@E> show bgp group Group Type: External Local AS: 17 Name: external-peers Index: 0 Flags: <> Holdtime: 0 Total peers: 4 Established: 4 10.10.10.2+179 10.10.10.6+54781 10.10.10.10+55012 10.21.7.2+61867 inet.0: 0/0/0/0 Groups: 1 Peers: 4 External: 4 Internal: 0 Down peers: 0 Flaps: 0 Table Tot Paths Act Paths Suppressed History Damp State Pending inet.0 0 0 0 0 0 0
Verificando as informações do resumo do BGP
Propósito
Verifique se a configuração do BGP está correta.
Ação
A partir do modo operacional, execute o show bgp summary
comando.
user@E> show bgp summary Groups: 1 Peers: 4 Down peers: 0 Table Tot Paths Act Paths Suppressed History Damp State Pending inet.0 0 0 0 0 0 0 Peer AS InPkt OutPkt OutQ Flaps Last Up/Dwn State|#Active/Received/Accepted/Damped... 10.10.10.2 22 8559 8470 0 0 2d 16:12:56 0/0/0/0 0/0/0/0 10.10.10.6 22 8566 8468 0 0 2d 16:12:12 0/0/0/0 0/0/0/0 10.10.10.10 22 8565 8466 0 0 2d 16:11:31 0/0/0/0 0/0/0/0 10.21.7.2 79 8560 8465 0 0 2d 16:10:58 0/0/0/0 0/0/0/0
Exemplo: Configuração de BGP externo em sistemas lógicos com interfaces IPv6
Este exemplo mostra como configurar sessões ponto a ponto BGP (EBGP) externas em sistemas lógicos com interfaces IPv6.
Requisitos
Neste exemplo, nenhuma configuração especial além da inicialização do dispositivo é necessária.
Visão geral
O Junos OS oferece suporte a sessões de peer EBGP por meio de endereços IPv6. Uma sessão de peer IPv6 pode ser configurada quando um endereço IPv6 é especificado na neighbor
declaração. Este exemplo usa a EUI-64 para gerar endereços IPv6 que são aplicados automaticamente às interfaces. Um endereço EUI-64 é um endereço IPv6 que usa o formato IEEE EUI-64 para a parte identificador de interface do endereço (os últimos 64 bits).
Como alternativa, você pode configurar sessões de EBGP usando endereços IPv6 de 128 bits atribuídos manualmente.
Se você usar endereços locais de link de 128 bits para as interfaces, você deve incluir a local-interface
declaração. Esta declaração é válida apenas para endereços locais de link IPv6 de 128 bits e é obrigatória para configurar uma sessão de peer local de link EBGP IPv6.
A configuração do peering EBGP usando endereços locais de link só é aplicável para interfaces conectadas diretamente. Não há suporte para peering multihop.
Depois que suas interfaces estiverem ativas, você pode usar o show interfaces terse
comando para visualizar os endereços IPv6 gerados pela EUI-64 nas interfaces. Você deve usar esses endereços gerados nas declarações bgp neighbor
. Este exemplo demonstra todo o procedimento de ponta a ponta.
Neste exemplo, o encapsulamento da interface do Frame Relay é aplicado às interfaces de túnel lógico (lt). Esse é um requisito porque apenas o encapsulamento de Frame Relay é suportado quando os endereços IPv6 são configurados nas lt interfaces.

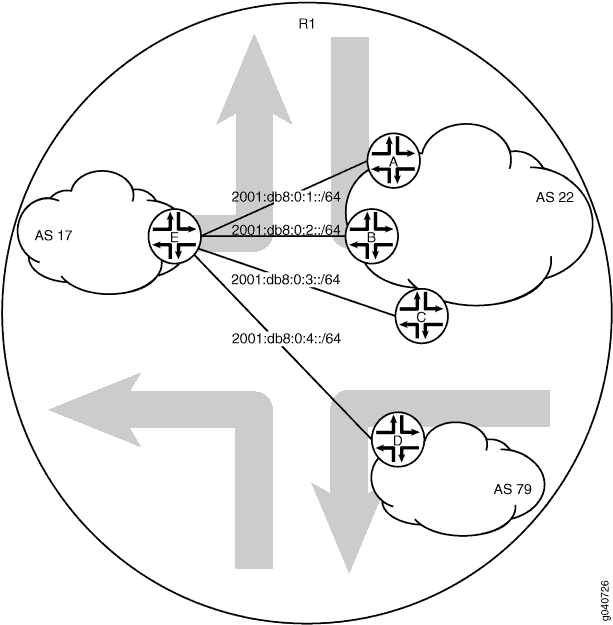

Figura 3 mostra uma rede com sessões de peer BGP. Na rede de amostra, o Roteador R1 tem cinco sistemas lógicos configurados. O dispositivo E no sistema autônomo (AS) 17 tem sessões de peer BGP para um grupo de pares chamados external-peers. Os pares A, B e C residem no AS 22. Este exemplo mostra a configuração passo a passo do Sistema Lógico A e do Sistema Lógico E.
Topologia
![Rede típica com sessões de peer BGP](../example/../../logical-systems/images/g040726.gif)
Configuração
Procedimento
Configuração rápida da CLI
Para configurar rapidamente este exemplo, copie os seguintes comandos, cole-os em um arquivo de texto, remova quaisquer quebras de linha, altere todos os detalhes necessários para combinar com a configuração da sua rede, copiar e colar os comandos na CLI no nível de [edit]
hierarquia e, em seguida, entrar no commit
modo de configuração.
Dispositivo A
set logical-systems A interfaces lt-0/1/0 unit 1 description to-E set logical-systems A interfaces lt-0/1/0 unit 1 encapsulation frame-relay set logical-systems A interfaces lt-0/1/0 unit 1 dlci 1 set logical-systems A interfaces lt-0/1/0 unit 1 peer-unit 25 set logical-systems A interfaces lt-0/1/0 unit 1 family inet6 address 2001:db8:0:1::/64 eui-64 set logical-systems A interfaces lo0 unit 1 family inet6 address 2001:db8::1/128 set logical-systems A protocols bgp group external-peers type external set logical-systems A protocols bgp group external-peers peer-as 17 set logical-systems A protocols bgp group external-peers neighbor 2001:db8:0:1:2a0:a502:0:19da set logical-systems A protocols bgp group external-peers family inet6 unicast set logical-systems A routing-options router-id 172.16.1.1 set logical-systems A routing-options autonomous-system 22
Dispositivo B
set logical-systems B interfaces lt-0/1/0 unit 6 description to-E set logical-systems B interfaces lt-0/1/0 unit 6 encapsulation frame-relay set logical-systems B interfaces lt-0/1/0 unit 6 dlci 6 set logical-systems B interfaces lt-0/1/0 unit 6 peer-unit 5 set logical-systems B interfaces lt-0/1/0 unit 6 family inet6 address 2001:db8:0:2::/64 eui-64 set logical-systems B interfaces lo0 unit 2 family inet6 address 2001:db8::2/128 set logical-systems B protocols bgp group external-peers type external set logical-systems B protocols bgp group external-peers peer-as 17 set logical-systems B protocols bgp group external-peers neighbor 2001:db8:0:2:2a0:a502:0:5da set logical-systems B protocols bgp group external-peers family inet6 unicast set logical-systems B routing-options router-id 172.16.2.2 set logical-systems B routing-options autonomous-system 22
Dispositivo C
set logical-systems C interfaces lt-0/1/0 unit 10 description to-E set logical-systems C interfaces lt-0/1/0 unit 10 encapsulation frame-relay set logical-systems C interfaces lt-0/1/0 unit 10 dlci 10 set logical-systems C interfaces lt-0/1/0 unit 10 peer-unit 9 set logical-systems C interfaces lt-0/1/0 unit 10 family inet6 address 2001:db8:0:3::/64 eui-64 set logical-systems C interfaces lo0 unit 3 family inet6 address 2001:db8::3/128 set logical-systems C protocols bgp group external-peers type external set logical-systems C protocols bgp group external-peers peer-as 17 set logical-systems C protocols bgp group external-peers neighbor 2001:db8:0:3:2a0:a502:0:9da set logical-systems C protocols bgp group external-peers family inet6 unicast set logical-systems C routing-options router-id 172.16.3.3 set logical-systems C routing-options autonomous-system 22
Dispositivo D
set logical-systems D interfaces lt-0/1/0 unit 7 description to-E set logical-systems D interfaces lt-0/1/0 unit 7 encapsulation frame-relay set logical-systems D interfaces lt-0/1/0 unit 7 dlci 7 set logical-systems D interfaces lt-0/1/0 unit 7 peer-unit 21 set logical-systems D interfaces lt-0/1/0 unit 7 family inet6 address 2001:db8:0:4::/64 eui-64 set logical-systems D interfaces lo0 unit 4 family inet6 address 2001:db8::4/128 set logical-systems D protocols bgp group external-peers type external set logical-systems D protocols bgp group external-peers peer-as 17 set logical-systems D protocols bgp group external-peers neighbor 2001:db8:0:4:2a0:a502:0:15da set logical-systems D protocols bgp group external-peers family inet6 unicast set logical-systems D routing-options router-id 172.16.4.4 set logical-systems D routing-options autonomous-system 79
Dispositivo E
set logical-systems E interfaces lt-0/1/0 unit 5 description to-B set logical-systems E interfaces lt-0/1/0 unit 5 encapsulation frame-relay set logical-systems E interfaces lt-0/1/0 unit 5 dlci 6 set logical-systems E interfaces lt-0/1/0 unit 5 peer-unit 6 set logical-systems E interfaces lt-0/1/0 unit 5 family inet6 address 2001:db8:0:2::/64 eui-64 set logical-systems E interfaces lt-0/1/0 unit 9 description to-C set logical-systems E interfaces lt-0/1/0 unit 9 encapsulation frame-relay set logical-systems E interfaces lt-0/1/0 unit 9 dlci 10 set logical-systems E interfaces lt-0/1/0 unit 9 peer-unit 10 set logical-systems E interfaces lt-0/1/0 unit 9 family inet6 address 2001:db8:0:3::/64 eui-64 set logical-systems E interfaces lt-0/1/0 unit 21 description to-D set logical-systems E interfaces lt-0/1/0 unit 21 encapsulation frame-relay set logical-systems E interfaces lt-0/1/0 unit 21 dlci 7 set logical-systems E interfaces lt-0/1/0 unit 21 peer-unit 7 set logical-systems E interfaces lt-0/1/0 unit 21 family inet6 address 2001:db8:0:4::/64 eui-64 set logical-systems E interfaces lt-0/1/0 unit 25 description to-A set logical-systems E interfaces lt-0/1/0 unit 25 encapsulation frame-relay set logical-systems E interfaces lt-0/1/0 unit 25 dlci 1 set logical-systems E interfaces lt-0/1/0 unit 25 peer-unit 1 set logical-systems E interfaces lt-0/1/0 unit 25 family inet6 address 2001:db8:0:1::/64 eui-64 set logical-systems E interfaces lo0 unit 5 family inet6 address 2001:db8::5/128 set logical-systems E protocols bgp group external-peers type external set logical-systems E protocols bgp group external-peers peer-as 22 set logical-systems E protocols bgp group external-peers neighbor 2001:db8:0:1:2a0:a502:0:1da set logical-systems E protocols bgp group external-peers neighbor 2001:db8:0:2:2a0:a502:0:6da set logical-systems E protocols bgp group external-peers neighbor 2001:db8:0:3:2a0:a502:0:ada set logical-systems E protocols bgp group external-peers neighbor 2001:db8:0:4:2a0:a502:0:7da peer-as 79 set logical-systems E protocols bgp group external-peers family inet6 unicast set logical-systems E routing-options router-id 172.16.5.5 set logical-systems E routing-options autonomous-system 17
Procedimento passo a passo
O exemplo a seguir exige que você navegue por vários níveis na hierarquia de configuração. Para obter informações sobre como navegar na CLI, consulte Usando o Editor de CLI no modo de configuração no Guia do usuário da CLI.
Para configurar as sessões de peer BGP:
Execute o
show interfaces terse
comando para verificar se o roteador físico tem uma interface lógica de túnel (lt).user@R1> show interfaces terse Interface Admin Link Proto Local Remote ... lt-0/1/0 up up ...
No Sistema Lógico A, configure o encapsulamento de interface, número de unidade de peer e DLCI para alcançar o Logical System E.
user@R1> set cli logical-system A Logical system: A [edit] user@R1:A> edit Entering configuration mode [edit] user@R1:A# edit interfaces [edit interfaces] user@R1:A# set lt-0/1/0 unit 1 encapsulation frame-relay user@R1:A# set lt-0/1/0 unit 1 dlci 1 user@R1:A# set lt-0/1/0 unit 1 peer-unit 25
No Logical System A, configure o endereço de rede para o link para Peer E e configure uma interface de loopback.
[edit interfaces] user@R1:A# set lt-0/1/0 unit 1 description to-E user@R1:A# set lt-0/1/0 unit 1 family inet6 address 2001:db8:0:1::/64 eui-64 user@R1:A# set lo0 unit 1 family inet6 address 2001:db8::1/128
No Logical System E, configure o encapsulamento de interface, número de unidade de peer e DLCI para alcançar o Sistema Lógico A.
user@R1> set cli logical-system E Logical system: E [edit] user@R1:E> edit Entering configuration mode [edit] user@R1:E# edit interfaces [edit interfaces] user@R1:E# set lt-0/1/0 unit 25 encapsulation frame-relay user@R1:E# set lt-0/1/0 unit 25 dlci 1 user@R1:E# set lt-0/1/0 unit 25 peer-unit 1
No Logical System E, configure o endereço de rede para o link para Peer A e configure uma interface de loopback.
[edit interfaces] user@R1:E# set lt-0/1/0 unit 25 description to-A user@R1:E# set lt-0/1/0 unit 25 family inet6 address 2001:db8:0:1::/64 eui-64 user@R1:E# set lo0 unit 5 family inet6 address 2001:db8::5/128
Execute o
show interfaces terse
comando para ver os endereços IPv6 que são gerados pela EUI-64.Os endereços de 2001 são usados neste exemplo nas declarações do BGP
neighbor
.Nota:Os endereços fe80 são endereços locais de link e não são usados neste exemplo.
user@R1:A> show interfaces terse Interface Admin Link Proto Local Remote Logical system: A betsy@tp8:A> show interfaces terse Interface Admin Link Proto Local Remote lt-0/1/0 lt-0/1/0.1 up up inet6 2001:db8:0:1:2a0:a502:0:1da/64 fe80::2a0:a502:0:1da/64 lo0 lo0.1 up up inet6 2001:db8::1 fe80::2a0:a50f:fc56:1da
user@R1:E> show interfaces terse Interface Admin Link Proto Local Remote lt-0/1/0 lt-0/1/0.25 up up inet6 2001:db8:0:1:2a0:a502:0:19da/64 fe80::2a0:a502:0:19da/64 lo0 lo0.5 up up inet6 2001:db8::5 fe80::2a0:a50f:fc56:1da
Repita a configuração da interface nos outros sistemas lógicos.
Configuração das sessões BGP externas
Procedimento passo a passo
O exemplo a seguir exige que você navegue por vários níveis na hierarquia de configuração. Para obter informações sobre como navegar na CLI, consulte Usando o Editor de CLI no modo de configuração no Guia do usuário da CLI.
Para configurar as sessões de peer BGP:
No Logical System A, crie o grupo BGP e adicione o endereço externo ao vizinho.
[edit protocols bgp group external-peers] user@R1:A# set neighbor 2001:db8:0:1:2a0:a502:0:19da user@R1:A# set family inet6 unicast
No Logical System E, crie o grupo BGP e adicione o endereço externo ao vizinho.
[edit protocols bgp group external-peers] user@R1:E# set neighbor 2001:db8:0:1:2a0:a502:0:1da user@R1:E# set family inet6 unicast
No Sistema Lógico A, especifique o número do sistema autônomo (AS) do AS externo.
[edit protocols bgp group external-peers] user@R1:A# set peer-as 17
No Sistema Lógico E, especifique o número do sistema autônomo (AS) do AS externo.
[edit protocols bgp group external-peers] user@R1:E# set peer-as 22
No Sistema Lógico A, definir o tipo de peer para EBGP.
[edit protocols bgp group external-peers] user@R1:A# set type external
No Logical System E, definir o tipo de peer para EBGP.
[edit protocols bgp group external-peers] user@R1:E# set type external
No Sistema Lógico A, defina o número do sistema autônomo (AS) e o ID do roteador.
[edit routing-options] user@R1:A# set router-id 172.16.1.1 user@R1:A# set autonomous-system 22
No Logical System E, definir o número AS e o ID do roteador.
[edit routing-options] user@R1:E# set router-id 172.16.5.5 user@R1:E# set autonomous-system 17
Repita essas etapas para Peers A, B, C e D.
Resultados
A partir do modo de configuração, confirme sua configuração entrando no show logical-systems
comando. Se a saída não exibir a configuração pretendida, repita as instruções neste exemplo para corrigir a configuração.
[edit]
user@R1# show logical-systems
A {
interfaces {
lt-0/1/0 {
unit 1 {
description to-E;
encapsulation frame-relay;
dlci 1;
peer-unit 25;
family inet6 {
address 2001:db8:0:1::/64 {
eui-64;
}
}
}
}
lo0 {
unit 1 {
family inet6 {
address 2001:db8::1/128;
}
}
}
}
protocols {
bgp {
group external-peers {
type external;
peer-as 17;
neighbor 2001:db8:0:1:2a0:a502:0:19da;
}
}
routing-options {
router-id 172.16.1.1;
autonomous-system 22;
}
}
B {
interfaces {
lt-0/1/0 {
unit 6 {
description to-E;
encapsulation frame-relay;
dlci 6;
peer-unit 5;
family inet6 {
address 2001:db8:0:2::/64 {
eui-64;
}
}
}
}
lo0 {
unit 2 {
family inet6 {
address 2001:db8::2/128;
}
}
}
}
protocols {
bgp {
group external-peers {
type external;
peer-as 17;
neighbor 2001:db8:0:2:2a0:a502:0:5da;
}
}
routing-options {
router-id 172.16.2.2;
autonomous-system 22;
}
}
C {
interfaces {
lt-0/1/0 {
unit 10 {
description to-E;
encapsulation frame-relay;
dlci 10;
peer-unit 9;
family inet6 {
address 2001:db8:0:3::/64 {
eui-64;
}
}
}
}
lo0 {
unit 3 {
family inet6 {
address 2001:db8::3/128;
}
}
}
}
protocols {
bgp {
group external-peers {
type external;
peer-as 17;
neighbor 2001:db8:0:3:2a0:a502:0:9da;
}
}
}
routing-options {
router-id 172.16.3.3;
autonomous-system 22;
}
}
D {
interfaces {
lt-0/1/0 {
unit 7 {
description to-E;
encapsulation frame-relay;
dlci 7;
peer-unit 21;
family inet6 {
address 2001:db8:0:4::/64 {
eui-64;
}
}
}
}
lo0 {
unit 4 {
family inet6 {
address 2001:db8::4/128;
}
}
}
}
protocols {
bgp {
group external-peers {
type external;
peer-as 17;
neighbor 2001:db8:0:4:2a0:a502:0:15da;
}
}
routing-options {
router-id 172.16.4.4;
autonomous-system 79;
}
}
E {
interfaces {
lt-0/1/0 {
unit 5 {
description to-B;
encapsulation frame-relay;
dlci 6;
peer-unit 6;
family inet6 {
address 2001:db8:0:2::/64 {
eui-64;
}
}
}
unit 9 {
description to-C;
encapsulation frame-relay;
dlci 10;
peer-unit 10;
family inet6 {
address 2001:db8:0:3::/64 {
eui-64;
}
}
}
unit 21 {
description to-D;
encapsulation frame-relay;
dlci 7;
peer-unit 7;
family inet6 {
address 2001:db8:0:4::/64 {
eui-64;
}
}
}
unit 25 {
description to-A;
encapsulation frame-relay;
dlci 1;
peer-unit 1;
family inet6 {
address 2001:db8:0:1::/64 {
eui-64;
}
}
}
}
lo0 {
unit 5 {
family inet6 {
address 2001:db8::5/128;
}
}
}
}
protocols {
bgp {
group external-peers {
type external;
peer-as 22;
neighbor 2001:db8:0:1:2a0:a502:0:1da;
neighbor 2001:db8:0:2:2a0:a502:0:6da;
neighbor 2001:db8:0:3:2a0:a502:0:ada;
neighbor 2001:db8:0:4:2a0:a502:0:7da {
peer-as 79;
}
}
}
}
routing-options {
router-id 172.16.5.5;
autonomous-system 17;
}
}
Se você terminar de configurar o dispositivo, entre no commit modo de configuração.
Verificação
Confirme se a configuração está funcionando corretamente.
- Verificação de vizinhos BGP
- Verificação de grupos BGP
- Verificando as informações do resumo do BGP
- Verificando a tabela de roteamento
Verificação de vizinhos BGP
Propósito
Verifique se o BGP está sendo executado em interfaces configuradas e se a sessão BGP está ativa para cada endereço vizinho.
Ação
A partir do modo operacional, execute o show bgp neighbor
comando.
user@R1:E> show bgp neighbor Peer: 2001:db8:0:1:2a0:a502:0:1da+54987 AS 22 Local: 2001:db8:0:1:2a0:a502:0:19da+179 AS 17 Type: External State: Established Flags: <Sync> Last State: OpenConfirm Last Event: RecvKeepAlive Last Error: Open Message Error Options: <Preference PeerAS Refresh> Holdtime: 90 Preference: 170 Number of flaps: 0 Error: 'Open Message Error' Sent: 20 Recv: 0 Peer ID: 172.16.1.1 Local ID: 172.16.5.5 Active Holdtime: 90 Keepalive Interval: 30 Peer index: 0 BFD: disabled, down Local Interface: lt-0/1/0.25 NLRI for restart configured on peer: inet6-unicast NLRI advertised by peer: inet6-unicast NLRI for this session: inet6-unicast Peer supports Refresh capability (2) Stale routes from peer are kept for: 300 Peer does not support Restarter functionality NLRI that restart is negotiated for: inet6-unicast NLRI of received end-of-rib markers: inet6-unicast NLRI of all end-of-rib markers sent: inet6-unicast Peer supports 4 byte AS extension (peer-as 22) Peer does not support Addpath Table inet6.0 Bit: 10000 RIB State: BGP restart is complete Send state: in sync Active prefixes: 0 Received prefixes: 0 Accepted prefixes: 0 Suppressed due to damping: 0 Advertised prefixes: 0 Last traffic (seconds): Received 7 Sent 18 Checked 81 Input messages: Total 1611 Updates 1 Refreshes 0 Octets 30660 Output messages: Total 1594 Updates 0 Refreshes 0 Octets 30356 Output Queue[0]: 0 Peer: 2001:db8:0:2:2a0:a502:0:6da+179 AS 22 Local: 2001:db8:0:2:2a0:a502:0:5da+55502 AS 17 Type: External State: Established Flags: <Sync> Last State: OpenConfirm Last Event: RecvKeepAlive Last Error: Open Message Error Options: <Preference PeerAS Refresh> Holdtime: 90 Preference: 170 Number of flaps: 0 Error: 'Open Message Error' Sent: 26 Recv: 0 Peer ID: 172.16.2.2 Local ID: 172.16.5.5 Active Holdtime: 90 Keepalive Interval: 30 Peer index: 2 BFD: disabled, down Local Interface: lt-0/1/0.5 NLRI for restart configured on peer: inet6-unicast NLRI advertised by peer: inet6-unicast NLRI for this session: inet6-unicast Peer supports Refresh capability (2) Stale routes from peer are kept for: 300 Peer does not support Restarter functionality NLRI that restart is negotiated for: inet6-unicast NLRI of received end-of-rib markers: inet6-unicast NLRI of all end-of-rib markers sent: inet6-unicast Peer supports 4 byte AS extension (peer-as 22) Peer does not support Addpath Table inet6.0 Bit: 10000 RIB State: BGP restart is complete Send state: in sync Active prefixes: 0 Received prefixes: 0 Accepted prefixes: 0 Suppressed due to damping: 0 Advertised prefixes: 0 Last traffic (seconds): Received 15 Sent 8 Checked 8 Input messages: Total 1610 Updates 1 Refreshes 0 Octets 30601 Output messages: Total 1645 Updates 0 Refreshes 0 Octets 32417 Output Queue[0]: 0 Peer: 2001:db8:0:3:2a0:a502:0:ada+55983 AS 22 Local: 2001:db8:0:3:2a0:a502:0:9da+179 AS 17 Type: External State: Established Flags: <Sync> Last State: OpenConfirm Last Event: RecvKeepAlive Last Error: None Options: <Preference PeerAS Refresh> Holdtime: 90 Preference: 170 Number of flaps: 0 Peer ID: 172.16.3.3 Local ID: 172.16.5.5 Active Holdtime: 90 Keepalive Interval: 30 Peer index: 3 BFD: disabled, down Local Interface: lt-0/1/0.9 NLRI for restart configured on peer: inet6-unicast NLRI advertised by peer: inet6-unicast NLRI for this session: inet6-unicast Peer supports Refresh capability (2) Stale routes from peer are kept for: 300 Peer does not support Restarter functionality NLRI that restart is negotiated for: inet6-unicast NLRI of received end-of-rib markers: inet6-unicast NLRI of all end-of-rib markers sent: inet6-unicast Peer supports 4 byte AS extension (peer-as 22) Peer does not support Addpath Table inet6.0 Bit: 10000 RIB State: BGP restart is complete Send state: in sync Active prefixes: 0 Received prefixes: 0 Accepted prefixes: 0 Suppressed due to damping: 0 Advertised prefixes: 0 Last traffic (seconds): Received 21 Sent 21 Checked 67 Input messages: Total 1610 Updates 1 Refreshes 0 Octets 30641 Output messages: Total 1587 Updates 0 Refreshes 0 Octets 30223 Output Queue[0]: 0 Peer: 2001:db8:0:4:2a0:a502:0:7da+49255 AS 79 Local: 2001:db8:0:4:2a0:a502:0:15da+179 AS 17 Type: External State: Established Flags: <Sync> Last State: OpenConfirm Last Event: RecvKeepAlive Last Error: None Options: <Preference PeerAS Refresh> Holdtime: 90 Preference: 170 Number of flaps: 0 Peer ID: 172.16.4.4 Local ID: 172.16.5.5 Active Holdtime: 90 Keepalive Interval: 30 Peer index: 1 BFD: disabled, down Local Interface: lt-0/1/0.21 NLRI for restart configured on peer: inet6-unicast NLRI advertised by peer: inet6-unicast NLRI for this session: inet6-unicast Peer supports Refresh capability (2) Stale routes from peer are kept for: 300 Peer does not support Restarter functionality NLRI that restart is negotiated for: inet6-unicast NLRI of received end-of-rib markers: inet6-unicast NLRI of all end-of-rib markers sent: inet6-unicast Peer supports 4 byte AS extension (peer-as 79) Peer does not support Addpath Table inet6.0 Bit: 10000 RIB State: BGP restart is complete Send state: in sync Active prefixes: 0 Received prefixes: 0 Accepted prefixes: 0 Suppressed due to damping: 0 Advertised prefixes: 0 Last traffic (seconds): Received 6 Sent 17 Checked 25 Input messages: Total 1615 Updates 1 Refreshes 0 Octets 30736 Output messages: Total 1593 Updates 0 Refreshes 0 Octets 30337 Output Queue[0]: 0
Significado
As informações de alcance da camada de rede unicast (NLRI) IPv6 estão sendo trocadas entre os vizinhos.
Verificação de grupos BGP
Propósito
Verifique se os grupos BGP estão configurados corretamente.
Ação
A partir do modo operacional, execute o show bgp group
comando.
user@R1:E> show bgp group Group Type: External Local AS: 17 Name: external-peers Index: 0 Flags: <> Holdtime: 0 Total peers: 4 Established: 4 2001:db8:0:1:2a0:a502:0:1da+54987 2001:db8:0:2:2a0:a502:0:6da+179 2001:db8:0:3:2a0:a502:0:ada+55983 2001:db8:0:4:2a0:a502:0:7da+49255 inet6.0: 0/0/0/0 Groups: 1 Peers: 4 External: 4 Internal: 0 Down peers: 0 Flaps: 0 Table Tot Paths Act Paths Suppressed History Damp State Pending inet6.0 0 0 0 0 0 0 inet6.2 0 0 0 0 0 0
Significado
O tipo de grupo é externo, e o grupo tem quatro pares.
Verificando as informações do resumo do BGP
Propósito
Verifique se as relações de peer BGP estão estabelecidas.
Ação
A partir do modo operacional, execute o show bgp summary
comando.
user@R1:E> show bgp summary Groups: 1 Peers: 4 Down peers: 0 Table Tot Paths Act Paths Suppressed History Damp State Pending inet6.0 0 0 0 0 0 0 inet6.2 0 0 0 0 0 0 Peer AS InPkt OutPkt OutQ Flaps Last Up/Dwn State|#Active/Received/Accepted/Damped... 2001:db8:0:1:2a0:a502:0:1da 22 1617 1600 0 0 12:07:00 Establ inet6.0: 0/0/0/0 2001:db8:0:2:2a0:a502:0:6da 22 1616 1651 0 0 12:06:56 Establ inet6.0: 0/0/0/0 2001:db8:0:3:2a0:a502:0:ada 22 1617 1594 0 0 12:04:32 Establ inet6.0: 0/0/0/0 2001:db8:0:4:2a0:a502:0:7da 79 1621 1599 0 0 12:07:00 Establ inet6.0: 0/0/0/0
Significado
Os pares down: 0 saída mostra que os pares BGP estão no estado estabelecido.
Verificando a tabela de roteamento
Propósito
Verifique se a tabela de roteamento inet6.0 está povoada com rotas locais e diretas.
Ação
A partir do modo operacional, execute o show route
comando.
user@R1:E> show route inet6.0: 15 destinations, 18 routes (15 active, 0 holddown, 0 hidden) + = Active Route, - = Last Active, * = Both 2001:db8::5/128 *[Direct/0] 12:41:18 > via lo0.5 2001:db8:0:1::/64 *[Direct/0] 14:40:01 > via lt-0/1/0.25 2001:db8:0:1:2a0:a502:0:19da/128 *[Local/0] 14:40:01 Local via lt-0/1/0.25 2001:db8:0:2::/64 *[Direct/0] 14:40:02 > via lt-0/1/0.5 2001:db8:0:2:2a0:a502:0:5da/128 *[Local/0] 14:40:02 Local via lt-0/1/0.5 2001:db8:0:3::/64 *[Direct/0] 14:40:02 > via lt-0/1/0.9 2001:db8:0:3:2a0:a502:0:9da/128 *[Local/0] 14:40:02 Local via lt-0/1/0.9 2001:db8:0:4::/64 *[Direct/0] 14:40:01 > via lt-0/1/0.21 2001:db8:0:4:2a0:a502:0:15da/128 *[Local/0] 14:40:01 Local via lt-0/1/0.21 fe80::/64 *[Direct/0] 14:40:02 > via lt-0/1/0.5 [Direct/0] 14:40:02 > via lt-0/1/0.9 [Direct/0] 14:40:01 > via lt-0/1/0.21 [Direct/0] 14:40:01 > via lt-0/1/0.25 fe80::2a0:a502:0:5da/128 *[Local/0] 14:40:02 Local via lt-0/1/0.5 fe80::2a0:a502:0:9da/128 *[Local/0] 14:40:02 Local via lt-0/1/0.9 fe80::2a0:a502:0:15da/128 *[Local/0] 14:40:01 Local via lt-0/1/0.21 fe80::2a0:a502:0:19da/128 *[Local/0] 14:40:01 Local via lt-0/1/0.25 fe80::2a0:a50f:fc56:1da/128 *[Direct/0] 12:41:18 > via lo0.5
Significado
A tabela de roteamento inet6.0 contém rotas locais e diretas. Para preencher a tabela de roteamento com outros tipos de rotas, você deve configurar políticas de roteamento.
Entendendo as sessões internas de peering BGP
Quando dois dispositivos habilitados para BGP estão no mesmo sistema autônomo (AS), a sessão BGP é chamada de sessão BGP interna , ou sessão de IBGP. O BGP usa os mesmos tipos de mensagem em sessões de IBGP e BGP externo (EBGP), mas as regras para quando enviar cada mensagem e como interpretar cada mensagem diferem um pouco. Por essa razão, algumas pessoas se referem ao IBGP e ao EBGP como dois protocolos separados.
![BGP interno e externo](../concept/../../images/g013152.gif)
In Figura 4, Device Jackson, Device Memphis e Device Biloxi têm sessões de peer do IBGP entre si. Da mesma forma, o Dispositivo Miami e o Dispositivo Atlanta têm sessões de peer-peer do IBGP entre si.
O objetivo do IBGP é fornecer um meio pelo qual os anúncios de roteamento EBGP podem ser encaminhados por toda a rede. Em teoria, para realizar essa tarefa, você pode redistribuir todas as suas rotas de EBGP em um protocolo de gateway interior (IGP), como OSPF ou IS-IS. Isso, no entanto, não é recomendado em um ambiente de produção devido ao grande número de rotas EBGP na Internet e pela forma como os IGPs operam. Em resumo, com tantos roteamentos, o IGP gera ou trava.
Geralmente, a interface de loopback (lo0) é usada para estabelecer conexões entre os pares do IBGP. A interface de loopback está sempre ativa enquanto o dispositivo estiver operando. Se houver uma rota para o endereço de loopback, a sessão de peering do IBGP permanecerá ativa. Se um endereço de interface física for usado em vez disso e essa interface subir e descer, a sessão de peering do IBGP também vai para cima e para baixo. Assim, a interface de loopback oferece tolerância a falhas caso a interface física ou o link caiam, se o dispositivo tiver redundância de link.
Embora os vizinhos do IBGP não precisem estar diretamente conectados, eles precisam estar totalmente conectados. Nesse caso, a malha total significa que cada dispositivo está logicamente conectado a todos os outros dispositivos por meio de relacionamentos de pares vizinhos. A neighbor
declaração cria a malha. Devido ao requisito de malha completa do IBGP, você deve configurar sessões de peering individuais entre todos os dispositivos IBGP no AS. A malha completa não precisa ser links físicos. Em vez disso, a configuração em cada dispositivo de roteamento deve criar uma malha completa de sessões por pares (usando várias neighbor
declarações).
O requisito para uma malha completa é dispensado se você configurar uma confederação ou uma reflexão de rota.
Para entender o requisito de malha completa, considere que uma rota aprendida pelo IBGP não pode ser readvertida para outro peer do IBGP. A razão para evitar a readvertisement das rotas do IBGP e exigir a malha completa é evitar loops de roteamento dentro de um AS. O atributo de caminho AS é o meio pelo qual os dispositivos de roteamento BGP evitam loops. As informações do caminho são analisadas apenas para o número DE local quando a rota é recebida de um peer EBGP. Como o atributo só é modificado entre os limites de AS, este sistema funciona bem. No entanto, o fato de o atributo ser modificado apenas entre os limites de AS apresenta um problema dentro do AS. Por exemplo, suponha que os dispositivos de roteamento A, B e C estejam todos na mesma forma que. O dispositivo A recebe uma rota de um peer EBGP e envia a rota para o Dispositivo B, que o instala como a rota ativa. A rota é então enviada ao Dispositivo C, que o instala localmente e o envia de volta ao Dispositivo A. Se o dispositivo A instalar a rota, um loop será formado dentro do AS. Os dispositivos de roteamento não são capazes de detectar o loop porque o atributo de caminho AS não é modificado durante esses anúncios. Portanto, os designers de protocolo BGP decidiram que a única garantia de nunca formar um loop de roteamento era impedir que um peer do IBGP anunciasse uma rota aprendida pelo IBGP dentro do AS. Para a acessibilidade de rotas, os pares do IBGP estão totalmente conectados.
O IBGP oferece suporte a conexões multihop para que os vizinhos do IBGP possam estar localizados em qualquer lugar dentro do AS e muitas vezes não compartilhem um link. Uma busca por rota recursiva resolve o endereço de peering de loopback para um encaminhamento de IP no próximo salto. O serviço de busca é fornecido por rotas estáticas ou um IGP, como OSPF, ou rotas BGP.
Consulte também
Exemplo: Configuração de sessões internas bgp peer
Este exemplo mostra como configurar sessões internas de peer BGP.
Requisitos
Nenhuma configuração especial além da inicialização do dispositivo é necessária antes de configurar este exemplo.
Visão geral
Neste exemplo, você configura sessões internas de BGP (IBGP). A interface de loopback (lo0) é usada para estabelecer conexões entre os pares do IBGP. A interface de loopback está sempre ativa enquanto o dispositivo estiver operando. Se houver uma rota para o endereço de loopback, a sessão de peer do IBGP permanecerá ativa. Se um endereço de interface física for usado em vez disso e essa interface subir e descer, a sessão de peer do IBGP também vai para cima e para baixo. Assim, se o dispositivo tiver redundância de link, a interface de loopback oferece tolerância a falhas caso a interface física ou um dos links caiam.
Quando um dispositivo observa o endereço da interface de loopback de um dispositivo remoto, o dispositivo local espera que as mensagens de atualização BGP venham (sejam originadas por) o endereço de interface de loopback do dispositivo remoto. A local-address
declaração permite que você especifique as informações de origem nas mensagens de atualização do BGP. Se você omitir a local-address
declaração, a fonte esperada de mensagens de atualização bgp é baseada nas regras de seleção de endereços de origem do dispositivo, o que normalmente resulta no endereço da interface de saída ser a fonte esperada de mensagens de atualização. Quando isso acontece, a sessão de peer não é estabelecida porque existe uma incompatibilidade entre o endereço fonte esperado (a interface de saída do peer) e a fonte real (a interface de loopback do peer). Para garantir que o endereço de origem esperado corresponda ao endereço de origem real, especifique o endereço da interface de loopback na local-address
declaração.
Como o IBGP oferece suporte a conexões multihop, os vizinhos do IBGP podem estar localizados em qualquer lugar do sistema autônomo (AS) e muitas vezes não compartilham um link. Uma busca por rota recursiva resolve o endereço peer de loopback para um encaminhamento de IP no próximo salto. Neste exemplo, esse serviço é fornecido pelo OSPF. Embora os vizinhos do protocolo de gateway interior (IGP) não precisem estar diretamente conectados, eles precisam estar totalmente conectados. Nesse caso, a malha total significa que cada dispositivo está logicamente conectado a todos os outros dispositivos por meio de relacionamentos de pares vizinhos. A neighbor
declaração cria a malha.
O requisito para uma malha completa é dispensado se você configurar uma confederação ou uma reflexão de rota.
Após a criação dos pares BGP, as rotas locais não são anunciadas automaticamente pelos pares BGP. Em cada dispositivo habilitado para BGP, a configuração de políticas é necessária para exportar as rotas locais, estáticas ou aprendidas por IGP para a base de informações de roteamento BGP (RIB) e depois anunciá-las como rotas BGP para os outros pares. A política de anúncio do BGP, por padrão, não anuncia nenhuma rota não BGP (como rotas locais) para peers.
Na rede de amostra, os dispositivos em AS 17 estão totalmente em malha no grupo internal-peers. Os dispositivos têm endereços loopback 192.168.6.5, 192.163.6.4 e 192.168.40.4.

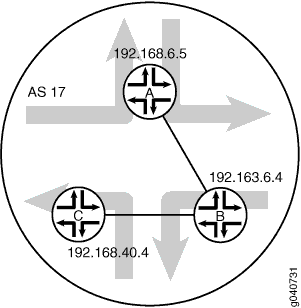

Figura 5 mostra uma rede típica com sessões internas por pares.
![Rede típica com sessões do IBGP](../example/../../high-availability/images/g040732.gif)
Configuração
- Configuração rápida da CLI
- Configuração do dispositivo A
- Configuração do dispositivo B
- Configuração do dispositivo C
Configuração rápida da CLI
Para configurar este exemplo rapidamente, copie os seguintes comandos, cole-os em um arquivo de texto, remova qualquer quebra de linha, altere os detalhes necessários para combinar com a configuração da sua rede e, em seguida, copie e cole os comandos no CLI no nível de [edit]
hierarquia.
Dispositivo A
set interfaces ge-0/1/0 unit 1 description to-B set interfaces ge-0/1/0 unit 1 family inet address 10.10.10.1/30 set interfaces lo0 unit 1 family inet address 192.168.6.5/32 set protocols bgp group internal-peers type internal set protocols bgp group internal-peers description “connections to B and C” set protocols bgp group internal-peers local-address 192.168.6.5 set protocols bgp group internal-peers export send-direct set protocols bgp group internal-peers neighbor 192.163.6.4 set protocols bgp group internal-peers neighbor 192.168.40.4 set protocols ospf area 0.0.0.0 interface lo0.1 passive set protocols ospf area 0.0.0.0 interface ge-0/1/0.1 set policy-options policy-statement send-direct term 2 from protocol direct set policy-options policy-statement send-direct term 2 then accept set routing-options router-id 192.168.6.5 set routing-options autonomous-system 17
Dispositivo B
set interfaces ge-0/1/0 unit 2 description to-A set interfaces ge-0/1/0 unit 2 family inet address 10.10.10.2/30 set interfaces ge-0/1/1 unit 5 description to-C set interfaces ge-0/1/1 unit 5 family inet address 10.10.10.5/30 set interfaces lo0 unit 2 family inet address 192.163.6.4/32 set protocols bgp group internal-peers type internal set protocols bgp group internal-peers description “connections to A and C” set protocols bgp group internal-peers local-address 192.163.6.4 set protocols bgp group internal-peers export send-direct set protocols bgp group internal-peers neighbor 192.168.40.4 set protocols bgp group internal-peers neighbor 192.168.6.5 set protocols ospf area 0.0.0.0 interface lo0.2 passive set protocols ospf area 0.0.0.0 interface ge-0/1/0.2 set protocols ospf area 0.0.0.0 interface ge-0/1/1.5 set policy-options policy-statement send-direct term 2 from protocol direct set policy-options policy-statement send-direct term 2 then accept set routing-options router-id 192.163.6.4 set routing-options autonomous-system 17
Dispositivo C
set interfaces ge-0/1/0 unit 6 description to-B set interfaces ge-0/1/0 unit 6 family inet address 10.10.10.6/30 set interfaces lo0 unit 3 family inet address 192.168.40.4/32 set protocols bgp group internal-peers type internal set protocols bgp group internal-peers description “connections to A and B” set protocols bgp group internal-peers local-address 192.168.40.4 set protocols bgp group internal-peers export send-direct set protocols bgp group internal-peers neighbor 192.163.6.4 set protocols bgp group internal-peers neighbor 192.168.6.5 set protocols ospf area 0.0.0.0 interface lo0.3 passive set protocols ospf area 0.0.0.0 interface ge-0/1/0.6 set policy-options policy-statement send-direct term 2 from protocol direct set policy-options policy-statement send-direct term 2 then accept set routing-options router-id 192.168.40.4 set routing-options autonomous-system 17
Configuração do dispositivo A
Procedimento passo a passo
O exemplo a seguir exige que você navegue por vários níveis na hierarquia de configuração. Para obter informações sobre como navegar na CLI, consulte Usando o Editor de CLI no modo de configuração no Guia de usuário do Junos OS CLI.
Para configurar sessões internas bgp peer no dispositivo A:
Configure as interfaces.
[edit interfaces ge-0/1/0 unit 1] user@A# set description to-B user@A# set family inet address 10.10.10.1/30 [edit interfaces] user@A# set lo0 unit 1 family inet address 192.168.6.5/32
Configure BGP.
As
neighbor
declarações estão incluídas tanto para o Dispositivo B quanto para o Dispositivo C, embora o Dispositivo A não esteja diretamente conectado ao Dispositivo C.[edit protocols bgp group internal-peers] user@A# set type internal user@A# set description “connections to B and C” user@A# set local-address 192.168.6.5 user@A# set export send-direct user@A# set neighbor 192.163.6.4 user@A# set neighbor 192.168.40.4
Configure OSPF.
[edit protocols ospf area 0.0.0.0] user@A# set interface lo0.1 passive user@A# set interface ge-0/1/0.1
Configure uma política que aceite rotas diretas.
Outras opções úteis para este cenário podem ser aceitar rotas aprendidas por meio de OSPF ou rotas locais.
[edit policy-options policy-statement send-direct term 2] user@A# set from protocol direct user@A# set then accept
Configure a ID do roteador e o número AS.
[edit routing-options] user@A# set router-id 192.168.6.5 user@A# set autonomous-system 17
Resultados
A partir do modo de configuração, confirme sua configuração entrando noshow interfaces
, show policy-options
show protocols
e show routing-options
comandos. Se a saída não exibir a configuração pretendida, repita as instruções neste exemplo para corrigir a configuração.
user@A# show interfaces ge-0/1/0 { unit 1 { description to-B; family inet { address 10.10.10.1/30; } } } lo0 { unit 1 { family inet { address 192.168.6.5/32; } } }
user@A# show policy-options policy-statement send-direct { term 2 { from protocol direct; then accept; } }
user@A# show protocols bgp { group internal-peers { type internal; description “connections to B and C”; local-address 192.168.6.5; export send-direct; neighbor 192.163.6.4; neighbor 192.168.40.4; } } ospf { area 0.0.0.0 { interface lo0.1 { passive; } interface ge-0/1/0.1; } }
user@A# show routing-options router-id 192.168.6.5; autonomous-system 17;
Se você terminar de configurar o dispositivo, entre no commit modo de configuração.
Configuração do dispositivo B
Procedimento passo a passo
O exemplo a seguir exige que você navegue por vários níveis na hierarquia de configuração. Para obter informações sobre como navegar na CLI, consulte Usando o Editor de CLI no modo de configuração.
Para configurar sessões internas bgp peer no dispositivo B:
Configure as interfaces.
[edit interfaces ge-0/1/0 unit 2] user@B# set description to-A user@B# set family inet address 10.10.10.2/30 [edit interfaces ge-0/1/1] user@B# set unit 5 description to-C user@B# set unit 5 family inet address 10.10.10.5/30 [edit interfaces] user@B# set lo0 unit 2 family inet address 192.163.6.4/32
Configure BGP.
As
neighbor
declarações estão incluídas tanto para o Dispositivo B quanto para o Dispositivo C, embora o Dispositivo A não esteja diretamente conectado ao Dispositivo C.[edit protocols bgp group internal-peers] user@B# set type internal user@B# set description “connections to A and C” user@B# set local-address 192.163.6.4 user@B# set export send-direct user@B# set neighbor 192.168.40.4 user@B# set neighbor 192.168.6.5
Configure OSPF.
[edit protocols ospf area 0.0.0.0] user@B# set interface lo0.2 passive user@B# set interface ge-0/1/0.2 user@B# set interface ge-0/1/1.5
Configure uma política que aceite rotas diretas.
Outras opções úteis para este cenário podem ser aceitar rotas aprendidas por meio de OSPF ou rotas locais.
[edit policy-options policy-statement send-direct term 2] user@B# set from protocol direct user@B# set then accept
Configure a ID do roteador e o número AS.
[edit routing-options] user@B# set router-id 192.163.6.4 user@B# set autonomous-system 17
Resultados
A partir do modo de configuração, confirme sua configuração entrando noshow interfaces
, show policy-options
show protocols
e show routing-options
comandos. Se a saída não exibir a configuração pretendida, repita as instruções neste exemplo para corrigir a configuração.
user@B# show interfaces ge-0/1/0 { unit 2 { description to-A; family inet { address 10.10.10.2/30; } } } ge-0/1/1 { unit 5 { description to-C; family inet { address 10.10.10.5/30; } } } lo0 { unit 2 { family inet { address 192.163.6.4/32; } } }
user@B# show policy-options policy-statement send-direct { term 2 { from protocol direct; then accept; } }
user@B# show protocols bgp { group internal-peers { type internal; description “connections to A and C”; local-address 192.163.6.4; export send-direct; neighbor 192.168.40.4; neighbor 192.168.6.5; } } ospf { area 0.0.0.0 { interface lo0.2 { passive; } interface ge-0/1/0.2; interface ge-0/1/1.5; } }
user@B# show routing-options router-id 192.163.6.4; autonomous-system 17;
Se você terminar de configurar o dispositivo, entre no commit modo de configuração.
Configuração do dispositivo C
Procedimento passo a passo
O exemplo a seguir exige que você navegue por vários níveis na hierarquia de configuração. Para obter informações sobre como navegar na CLI, consulte Usando o Editor de CLI no modo de configuração no Guia de usuário do Junos OS CLI.
Para configurar sessões internas bgp peer no dispositivo C:
Configure as interfaces.
[edit interfaces ge-0/1/0 unit 6] user@C# set description to-B user@C# set family inet address 10.10.10.6/30 [edit interfaces] user@C# set lo0 unit 3 family inet address 192.168.40.4/32
Configure BGP.
As
neighbor
declarações estão incluídas tanto para o Dispositivo B quanto para o Dispositivo C, embora o Dispositivo A não esteja diretamente conectado ao Dispositivo C.[edit protocols bgp group internal-peers] user@C# set type internal user@C# set description “connections to A and B” user@C# set local-address 192.168.40.4 user@C# set export send-direct user@C# set neighbor 192.163.6.4 user@C# set neighbor 192.168.6.5
Configure OSPF.
[edit protocols ospf area 0.0.0.0] user@C# set interface lo0.3 passive user@C# set interface ge-0/1/0.6
Configure uma política que aceite rotas diretas.
Outras opções úteis para este cenário podem ser aceitar rotas aprendidas por meio de OSPF ou rotas locais.
[edit policy-options policy-statement send-direct term 2] user@C# set from protocol direct user@C# set then accept
Configure a ID do roteador e o número AS.
[edit routing-options] user@C# set router-id 192.168.40.4 user@C# set autonomous-system 17
Resultados
A partir do modo de configuração, confirme sua configuração entrando noshow interfaces
, show policy-options
show protocols
e show routing-options
comandos. Se a saída não exibir a configuração pretendida, repita as instruções neste exemplo para corrigir a configuração.
user@C# show interfaces ge-0/1/0 { unit 6 { description to-B; family inet { address 10.10.10.6/30; } } } lo0 { unit 3 { family inet { address 192.168.40.4/32; } } }
user@C# show policy-options policy-statement send-direct { term 2 { from protocol direct; then accept; } }
user@C# show protocols bgp { group internal-peers { type internal; description “connections to A and B”; local-address 192.168.40.4; export send-direct; neighbor 192.163.6.4; neighbor 192.168.6.5; } } ospf { area 0.0.0.0 { interface lo0.3 { passive; } interface ge-0/1/0.6; } }
user@C# show routing-options router-id 192.168.40.4; autonomous-system 17;
Se você terminar de configurar o dispositivo, entre no commit modo de configuração.
Verificação
Confirme se a configuração está funcionando corretamente.
- Verificação de vizinhos BGP
- Verificação de grupos BGP
- Verificando as informações do resumo do BGP
- Verificando se as rotas BGP estão instaladas na tabela de roteamento
Verificação de vizinhos BGP
Propósito
Verifique se o BGP está sendo executado em interfaces configuradas e se a sessão BGP está ativa para cada endereço vizinho.
Ação
A partir do modo operacional, entre no show bgp neighbor
comando.
user@A> show bgp neighbor Peer: 192.163.6.4+179 AS 17 Local: 192.168.6.5+58852 AS 17 Type: Internal State: Established Flags: Sync Last State: OpenConfirm Last Event: RecvKeepAlive Last Error: None Export: [ send-direct ] Options: Preference LocalAddress Refresh Local Address: 192.168.6.5 Holdtime: 90 Preference: 170 Number of flaps: 0 Peer ID: 192.163.6.4 Local ID: 192.168.6.5 Active Holdtime: 90 Keepalive Interval: 30 Peer index: 0 BFD: disabled, down NLRI for restart configured on peer: inet-unicast NLRI advertised by peer: inet-unicast NLRI for this session: inet-unicast Peer supports Refresh capability (2) Restart time configured on the peer: 120 Stale routes from peer are kept for: 300 Restart time requested by this peer: 120 NLRI that peer supports restart for: inet-unicast NLRI that restart is negotiated for: inet-unicast NLRI of received end-of-rib markers: inet-unicast NLRI of all end-of-rib markers sent: inet-unicast Peer supports 4 byte AS extension (peer-as 17) Peer does not support Addpath Table inet.0 Bit: 10000 RIB State: BGP restart is complete Send state: in sync Active prefixes: 0 Received prefixes: 3 Accepted prefixes: 3 Suppressed due to damping: 0 Advertised prefixes: 2 Last traffic (seconds): Received 25 Sent 19 Checked 67 Input messages: Total 2420 Updates 4 Refreshes 0 Octets 46055 Output messages: Total 2411 Updates 2 Refreshes 0 Octets 45921 Output Queue[0]: 0 Peer: 192.168.40.4+179 AS 17 Local: 192.168.6.5+56466 AS 17 Type: Internal State: Established Flags: Sync Last State: OpenConfirm Last Event: RecvKeepAlive Last Error: None Export: [ send-direct ] Options: Preference LocalAddress Refresh Local Address: 192.168.6.5 Holdtime: 90 Preference: 170 Number of flaps: 0 Peer ID: 192.168.40.4 Local ID: 192.168.6.5 Active Holdtime: 90 Keepalive Interval: 30 Peer index: 1 BFD: disabled, down NLRI for restart configured on peer: inet-unicast NLRI advertised by peer: inet-unicast NLRI for this session: inet-unicast Peer supports Refresh capability (2) Restart time configured on the peer: 120 Stale routes from peer are kept for: 300 Restart time requested by this peer: 120 NLRI that peer supports restart for: inet-unicast NLRI that restart is negotiated for: inet-unicast NLRI of received end-of-rib markers: inet-unicast NLRI of all end-of-rib markers sent: inet-unicast Peer supports 4 byte AS extension (peer-as 17) Peer does not support Addpath Table inet.0 Bit: 10000 RIB State: BGP restart is complete Send state: in sync Active prefixes: 0 Received prefixes: 2 Accepted prefixes: 2 Suppressed due to damping: 0 Advertised prefixes: 2 Last traffic (seconds): Received 7 Sent 21 Checked 24 Input messages: Total 2412 Updates 2 Refreshes 0 Octets 45867 Output messages: Total 2409 Updates 2 Refreshes 0 Octets 45883 Output Queue[0]: 0
Verificação de grupos BGP
Propósito
Verifique se os grupos BGP estão configurados corretamente.
Ação
A partir do modo operacional, entre no show bgp group
comando.
user@A> show bgp group Group Type: Internal AS: 17 Local AS: 17 Name: internal-peers Index: 0 Flags: <Export Eval> Export: [ send-direct ] Holdtime: 0 Total peers: 2 Established: 2 192.163.6.4+179 192.168.40.4+179 inet.0: 0/5/5/0 Groups: 1 Peers: 2 External: 0 Internal: 2 Down peers: 0 Flaps: 0 Table Tot Paths Act Paths Suppressed History Damp State Pending inet.0 5 0 0 0 0 0
Verificando as informações do resumo do BGP
Propósito
Verifique se a configuração do BGP está correta.
Ação
A partir do modo operacional, entre no show bgp summary
comando.
user@A> show bgp summary Groups: 1 Peers: 2 Down peers: 0 Table Tot Paths Act Paths Suppressed History Damp State Pending inet.0 5 0 0 0 0 0 Peer AS InPkt OutPkt OutQ Flaps Last Up/Dwn State|#Active/Received/Accepted/Damped... 192.163.6.4 17 2441 2432 0 0 18:18:52 0/3/3/0 0/0/0/0 192.168.40.4 17 2432 2430 0 0 18:18:48 0/2/2/0 0/0/0/0
Verificando se as rotas BGP estão instaladas na tabela de roteamento
Propósito
Verifique se a configuração da política de exportação está fazendo com que as rotas BGP sejam instaladas nas tabelas de roteamento dos pares.
Ação
A partir do modo operacional, entre no show route protocol bgp
comando.
user@A> show route protocol bgp inet.0: 7 destinations, 12 routes (7 active, 0 holddown, 0 hidden) + = Active Route, - = Last Active, * = Both 10.10.10.0/30 [BGP/170] 07:09:57, localpref 100, from 192.163.6.4 AS path: I > to 10.10.10.2 via ge-0/1/0.1 10.10.10.4/30 [BGP/170] 07:09:57, localpref 100, from 192.163.6.4 AS path: I > to 10.10.10.2 via ge-0/1/0.1 [BGP/170] 07:07:12, localpref 100, from 192.168.40.4 AS path: I > to 10.10.10.2 via ge-0/1/0.1 192.163.6.4/32 [BGP/170] 07:09:57, localpref 100, from 192.163.6.4 AS path: I > to 10.10.10.2 via ge-0/1/0.1 192.168.40.4/32 [BGP/170] 07:07:12, localpref 100, from 192.168.40.4 AS path: I > to 10.10.10.2 via ge-0/1/0.1
Exemplo: Configuração de sessões internas de peering BGP em sistemas lógicos
Este exemplo mostra como configurar sessões internas de peer BGP em sistemas lógicos.
Requisitos
Neste exemplo, nenhuma configuração especial além da inicialização do dispositivo é necessária.
Visão geral
Neste exemplo, você configura sessões internas de peering BGP (IBGP).
Na rede de amostra, os dispositivos em AS 17 estão totalmente em malha no grupo internal-peers. Os dispositivos têm endereços loopback 192.168.6.5, 192.163.6.4 e 192.168.40.4.
Figura 6 mostra uma rede típica com sessões internas por pares.
![Rede típica com sessões do IBGP](../example/../../logical-systems/images/g040731.gif)
Configuração
Configuração rápida da CLI
Para configurar este exemplo rapidamente, copie os seguintes comandos, cole-os em um arquivo de texto, remova qualquer quebra de linha, altere os detalhes necessários para combinar com a configuração da sua rede e, em seguida, copie e cole os comandos no CLI no nível de [edit]
hierarquia.
set logical-systems A interfaces lt-0/1/0 unit 1 description to-B set logical-systems A interfaces lt-0/1/0 unit 1 encapsulation ethernet set logical-systems A interfaces lt-0/1/0 unit 1 peer-unit 2 set logical-systems A interfaces lt-0/1/0 unit 1 family inet address 10.10.10.1/30 set logical-systems A interfaces lo0 unit 1 family inet address 192.168.6.5/32 set logical-systems A protocols bgp group internal-peers type internal set logical-systems A protocols bgp group internal-peers local-address 192.168.6.5 set logical-systems A protocols bgp group internal-peers export send-direct set logical-systems A protocols bgp group internal-peers neighbor 192.163.6.4 set logical-systems A protocols bgp group internal-peers neighbor 192.168.40.4 set logical-systems A protocols ospf area 0.0.0.0 interface lo0.1 passive set logical-systems A protocols ospf area 0.0.0.0 interface lt-0/1/0.1 set logical-systems A policy-options policy-statement send-direct term 2 from protocol direct set logical-systems A policy-options policy-statement send-direct term 2 then accept set logical-systems A routing-options router-id 192.168.6.5 set logical-systems A routing-options autonomous-system 17 set logical-systems B interfaces lt-0/1/0 unit 2 description to-A set logical-systems B interfaces lt-0/1/0 unit 2 encapsulation ethernet set logical-systems B interfaces lt-0/1/0 unit 2 peer-unit 1 set logical-systems B interfaces lt-0/1/0 unit 2 family inet address 10.10.10.2/30 set logical-systems B interfaces lt-0/1/0 unit 5 description to-C set logical-systems B interfaces lt-0/1/0 unit 5 encapsulation ethernet set logical-systems B interfaces lt-0/1/0 unit 5 peer-unit 6 set logical-systems B interfaces lt-0/1/0 unit 5 family inet address 10.10.10.5/30 set logical-systems B interfaces lo0 unit 2 family inet address 192.163.6.4/32 set logical-systems B protocols bgp group internal-peers type internal set logical-systems B protocols bgp group internal-peers local-address 192.163.6.4 set logical-systems B protocols bgp group internal-peers export send-direct set logical-systems B protocols bgp group internal-peers neighbor 192.168.40.4 set logical-systems B protocols bgp group internal-peers neighbor 192.168.6.5 set logical-systems B protocols ospf area 0.0.0.0 interface lo0.2 passive set logical-systems B protocols ospf area 0.0.0.0 interface lt-0/1/0.2 set logical-systems B protocols ospf area 0.0.0.0 interface lt-0/1/0.5 set logical-systems B policy-options policy-statement send-direct term 2 from protocol direct set logical-systems B policy-options policy-statement send-direct term 2 then accept set logical-systems B routing-options router-id 192.163.6.4 set logical-systems B routing-options autonomous-system 17 set logical-systems C interfaces lt-0/1/0 unit 6 description to-B set logical-systems C interfaces lt-0/1/0 unit 6 encapsulation ethernet set logical-systems C interfaces lt-0/1/0 unit 6 peer-unit 5 set logical-systems C interfaces lt-0/1/0 unit 6 family inet address 10.10.10.6/30 set logical-systems C interfaces lo0 unit 3 family inet address 192.168.40.4/32 set logical-systems C protocols bgp group internal-peers type internal set logical-systems C protocols bgp group internal-peers local-address 192.168.40.4 set logical-systems C protocols bgp group internal-peers export send-direct set logical-systems C protocols bgp group internal-peers neighbor 192.163.6.4 set logical-systems C protocols bgp group internal-peers neighbor 192.168.6.5 set logical-systems C protocols ospf area 0.0.0.0 interface lo0.3 passive set logical-systems C protocols ospf area 0.0.0.0 interface lt-0/1/0.6 set logical-systems C policy-options policy-statement send-direct term 2 from protocol direct set logical-systems C policy-options policy-statement send-direct term 2 then accept set logical-systems C routing-options router-id 192.168.40.4 set logical-systems C routing-options autonomous-system 17
Dispositivo A
Procedimento passo a passo
O exemplo a seguir exige que você navegue por vários níveis na hierarquia de configuração. Para obter informações sobre como navegar na CLI, consulte Usando o Editor de CLI no modo de configuração no Guia do usuário da CLI.
Para configurar sessões internas bgp peer no dispositivo A:
Configure as interfaces.
[edit logical-systems A interfaces lt-0/1/0 unit 1] user@R1# set description to-B user@R1# set encapsulation ethernet user@R1# set peer-unit 2 user@R1# set family inet address 10.10.10.1/30 user@R1# set family inet address 192.168.6.5/32 user@R1# up user@R1# up [edit logical-systems A interfaces] user@R1# set lo0 unit 1 family inet address 192.168.6.5/32 user@R1# exit [edit] user@R1# edit logical-systems B interfaces lt-0/1/0 [edit logical-systems B interfaces lt-0/1/0] user@R1# set unit 2 description to-A user@R1# set unit 2 encapsulation ethernet user@R1# set unit 2 peer-unit 1 user@R1# set unit 2 family inet address 10.10.10.2/30 user@R1# set unit 5 description to-C user@R1# set unit 5 encapsulation ethernet user@R1# set unit 5 peer-unit 6 user@R1# set family inet address 10.10.10.5/30 user@R1# up [edit logical-systems B interfaces] user@R1# set lo0 unit 2 family inet address 192.163.6.4/32 user@R1# exit [edit] user@R1# edit logical-systems C interfaces lt-0/1/0 unit 6 [edit logical-systems C interfaces lt-0/1/0 unit 6] set description to-B set encapsulation ethernet set peer-unit 5 set family inet address 10.10.10.6/30 user@R1# up user@R1# up [edit logical-systems C interfaces] set lo0 unit 3 family inet address 192.168.40.4/32
Configure BGP.
No Sistema Lógico A, as
neighbor
declarações estão incluídas tanto para o Dispositivo B quanto para o Dispositivo C, embora o Sistema Lógico A não esteja diretamente conectado ao Dispositivo C.[edit logical-systems A protocols bgp group internal-peers] user@R1# set type internal user@R1# set local-address 192.168.6.5 user@R1# set export send-direct user@R1# set neighbor 192.163.6.4 user@R1# set neighbor 192.168.40.4 [edit logical-systems B protocols bgp group internal-peers] user@R1# set type internal user@R1# set local-address 192.163.6.4 user@R1# set export send-direct user@R1# set neighbor 192.168.40.4 user@R1# set neighbor 192.168.6.5 [edit logical-systems C protocols bgp group internal-peers] user@R1# set type internal user@R1# set local-address 192.168.40.4 user@R1# set export send-direct user@R1# set neighbor 192.163.6.4 user@R1# set neighbor 192.168.6.5
Configure OSPF.
[edit logical-systems A protocols ospf area 0.0.0.0] user@R1# set interface lo0.1 passive user@R1# set interface lt-0/1/0.1 [edit logical-systems A protocols ospf area 0.0.0.0] user@R1# set interface lo0.2 passive user@R1# set interface lt-0/1/0.2 user@R1# set interface lt-0/1/0.5 [edit logical-systems A protocols ospf area 0.0.0.0] user@R1# set interface lo0.3 passive user@R1# set interface lt-0/1/0.6
Configure uma política que aceite rotas diretas.
Outras opções úteis para este cenário podem ser aceitar rotas aprendidas por meio de OSPF ou rotas locais.
[edit logical-systems A policy-options policy-statement send-direct term 2] user@R1# set from protocol direct user@R1# set then accept [edit logical-systems B policy-options policy-statement send-direct term 2] user@R1# set from protocol direct user@R1# set then accept [edit logical-systems C policy-options policy-statement send-direct term 2] user@R1# set from protocol direct user@R1# set then accept
Configure a ID do roteador e o número do sistema autônomo (AS).
[edit logical-systems A routing-options] user@R1# set router-id 192.168.6.5 user@R1# set autonomous-system 17 [edit logical-systems B routing-options] user@R1# set router-id 192.163.6.4 user@R1# set autonomous-system 17 [edit logical-systems C routing-options] user@R1# set router-id 192.168.40.4 user@R1# set autonomous-system 17
Resultados
A partir do modo de configuração, confirme sua configuração entrando no show logical-systems
comando. Se a saída não exibir a configuração pretendida, repita as instruções de configuração neste exemplo para corrigi-la.
user@R1# show logical-systems A { interfaces { lt-0/1/0 { unit 1 { description to-B; encapsulation ethernet; peer-unit 2; family inet { address 10.10.10.1/30; } } } lo0 { unit 1 { family inet { address 192.168.6.5/32; } } } } protocols { bgp { group internal-peers { type internal; local-address 192.168.6.5; export send-direct; neighbor 192.163.6.4; neighbor 192.168.40.4; } } ospf { area 0.0.0.0 { interface lo0.1 { passive; } interface lt-0/1/0.1; } } } policy-options { policy-statement send-direct { term 2 { from protocol direct; then accept; } } } routing-options { router-id 192.168.6.5; autonomous-system 17; } } B { interfaces { lt-0/1/0 { unit 2 { description to-A; encapsulation ethernet; peer-unit 1; family inet { address 10.10.10.2/30; } } unit 5 { description to-C; encapsulation ethernet; peer-unit 6; family inet { address 10.10.10.5/30; } } } lo0 { unit 2 { family inet { address 192.163.6.4/32; } } } } protocols { bgp { group internal-peers { type internal; local-address 192.163.6.4; export send-direct; neighbor 192.168.40.4; neighbor 192.168.6.5; } } ospf { area 0.0.0.0 { interface lo0.2 { passive; } interface lt-0/1/0.2; interface lt-0/1/0.5; } } } policy-options { policy-statement send-direct { term 2 { from protocol direct; then accept; } } } routing-options { router-id 192.163.6.4; autonomous-system 17; } } C { interfaces { lt-0/1/0 { unit 6 { description to-B; encapsulation ethernet; peer-unit 5; family inet { address 10.10.10.6/30; } } } lo0 { unit 3 { family inet { address 192.168.40.4/32; } } } } protocols { bgp { group internal-peers { type internal; local-address 192.168.40.4; export send-direct; neighbor 192.163.6.4; neighbor 192.168.6.5; } } ospf { area 0.0.0.0 { interface lo0.3 { passive; } interface lt-0/1/0.6; } } } policy-options { policy-statement send-direct { term 2 { from protocol direct; then accept; } } } routing-options { router-id 192.168.40.4; autonomous-system 17; } }
Se você terminar de configurar o dispositivo, entre no commit modo de configuração.
Verificação
Confirme se a configuração está funcionando corretamente.
- Verificação de vizinhos BGP
- Verificação de grupos BGP
- Verificando as informações do resumo do BGP
- Verificando se as rotas BGP estão instaladas na tabela de roteamento
Verificação de vizinhos BGP
Propósito
Verifique se o BGP está sendo executado em interfaces configuradas e se a sessão BGP está ativa para cada endereço vizinho.
Ação
A partir do modo operacional, entre no show bgp neighbor
comando.
user@R1> show bgp neighbor logical-system A Peer: 192.163.6.4+179 AS 17 Local: 192.168.6.5+58852 AS 17 Type: Internal State: Established Flags: <Sync> Last State: OpenConfirm Last Event: RecvKeepAlive Last Error: None Export: [ send-direct ] Options: <Preference LocalAddress Refresh> Local Address: 192.168.6.5 Holdtime: 90 Preference: 170 Number of flaps: 0 Peer ID: 192.163.6.4 Local ID: 192.168.6.5 Active Holdtime: 90 Keepalive Interval: 30 Peer index: 0 BFD: disabled, down NLRI for restart configured on peer: inet-unicast NLRI advertised by peer: inet-unicast NLRI for this session: inet-unicast Peer supports Refresh capability (2) Restart time configured on the peer: 120 Stale routes from peer are kept for: 300 Restart time requested by this peer: 120 NLRI that peer supports restart for: inet-unicast NLRI that restart is negotiated for: inet-unicast NLRI of received end-of-rib markers: inet-unicast NLRI of all end-of-rib markers sent: inet-unicast Peer supports 4 byte AS extension (peer-as 17) Peer does not support Addpath Table inet.0 Bit: 10000 RIB State: BGP restart is complete Send state: in sync Active prefixes: 0 Received prefixes: 3 Accepted prefixes: 3 Suppressed due to damping: 0 Advertised prefixes: 2 Last traffic (seconds): Received 16 Sent 1 Checked 63 Input messages: Total 15713 Updates 4 Refreshes 0 Octets 298622 Output messages: Total 15690 Updates 2 Refreshes 0 Octets 298222 Output Queue[0]: 0 Peer: 192.168.40.4+179 AS 17 Local: 192.168.6.5+56466 AS 17 Type: Internal State: Established Flags: <Sync> Last State: OpenConfirm Last Event: RecvKeepAlive Last Error: None Export: [ send-direct ] Options: <Preference LocalAddress Refresh> Local Address: 192.168.6.5 Holdtime: 90 Preference: 170 Number of flaps: 0 Peer ID: 192.168.40.4 Local ID: 192.168.6.5 Active Holdtime: 90 Keepalive Interval: 30 Peer index: 1 BFD: disabled, down NLRI for restart configured on peer: inet-unicast NLRI advertised by peer: inet-unicast NLRI for this session: inet-unicast Peer supports Refresh capability (2) Restart time configured on the peer: 120 Stale routes from peer are kept for: 300 Restart time requested by this peer: 120 NLRI that peer supports restart for: inet-unicast NLRI that restart is negotiated for: inet-unicast NLRI of received end-of-rib markers: inet-unicast NLRI of all end-of-rib markers sent: inet-unicast Peer supports 4 byte AS extension (peer-as 17) Peer does not support Addpath Table inet.0 Bit: 10000 RIB State: BGP restart is complete Send state: in sync Active prefixes: 0 Received prefixes: 2 Accepted prefixes: 2 Suppressed due to damping: 0 Advertised prefixes: 2 Last traffic (seconds): Received 15 Sent 22 Checked 68 Input messages: Total 15688 Updates 2 Refreshes 0 Octets 298111 Output messages: Total 15688 Updates 2 Refreshes 0 Octets 298184 Output Queue[0]: 0
Verificação de grupos BGP
Propósito
Verifique se os grupos BGP estão configurados corretamente.
Ação
A partir do modo operacional, entre no show bgp group
comando.
user@A> show bgp group logical-system A Group Type: Internal AS: 17 Local AS: 17 Name: internal-peers Index: 0 Flags: <Export Eval> Export: [ send-direct ] Holdtime: 0 Total peers: 2 Established: 2 192.163.6.4+179 192.168.40.4+179 inet.0: 0/5/5/0 Groups: 1 Peers: 2 External: 0 Internal: 2 Down peers: 0 Flaps: 0 Table Tot Paths Act Paths Suppressed History Damp State Pending inet.0 5 0 0 0 0 0
Verificando as informações do resumo do BGP
Propósito
Verifique se a configuração do BGP está correta.
Ação
A partir do modo operacional, entre no show bgp summary
comando.
user@A> show bgp summary logical-system A Groups: 1 Peers: 2 Down peers: 0 Table Tot Paths Act Paths Suppressed History Damp State Pending inet.0 5 0 0 0 0 0 Peer AS InPkt OutPkt OutQ Flaps Last Up/Dwn State|#Active/Received/Accepted/Damped... 192.163.6.4 17 15723 15700 0 0 4d 22:13:15 0/3/3/0 0/0/0/0 192.168.40.4 17 15698 15699 0 0 4d 22:13:11 0/2/2/0 0/0/0/0
Verificando se as rotas BGP estão instaladas na tabela de roteamento
Propósito
Verifique se a configuração da política de exportação está funcionando.
Ação
A partir do modo operacional, entre no show route protocol bgp
comando.
user@A> show route protocol bgp logical-system A inet.0: 7 destinations, 12 routes (7 active, 0 holddown, 0 hidden) + = Active Route, - = Last Active, * = Both 10.10.10.0/30 [BGP/170] 4d 11:05:55, localpref 100, from 192.163.6.4 AS path: I > to 10.10.10.2 via lt-0/1/0.1 10.10.10.4/30 [BGP/170] 4d 11:05:55, localpref 100, from 192.163.6.4 AS path: I > to 10.10.10.2 via lt-0/1/0.1 [BGP/170] 4d 11:03:10, localpref 100, from 192.168.40.4 AS path: I > to 10.10.10.2 via lt-0/1/0.1 192.163.6.4/32 [BGP/170] 4d 11:05:55, localpref 100, from 192.163.6.4 AS path: I > to 10.10.10.2 via lt-0/1/0.1 192.168.40.4/32 [BGP/170] 4d 11:03:10, localpref 100, from 192.168.40.4 AS path: I > to 10.10.10.2 via lt-0/1/0.1
Visão geral: Configure várias sessões de EBGP de salto único em links diferentes usando o mesmo endereço local de link (IPv6)
Em redes complexas, como data center ou nuvem, os endereços locais de enlaces são amplamente utilizados devido ao alto número de links e nós. Ser capaz de implantar várias sessões BGP de salto único para dispositivos Juniper usando endereços locais de link é uma vantagem significativa.
A partir do Junos OS Release 20.4R1, você pode habilitar sessões de EBGP de salto único em diferentes links em vários pares conectados diretamente que usam o mesmo endereço local de link IPv6. Você não é mais obrigado a ter endereços peer exclusivos para dispositivos Juniper para cada sessão de EBGP.
Exemplo: Configure várias sessões de EBGP de salto único em diferentes links usando o mesmo endereço IPv6 link-local
Este exemplo mostra como configurar várias sessões de EBGP de salto único em diferentes links usando o mesmo endereço IPv6 link-local.
Requisitos
Este exemplo usa os seguintes componentes de hardware e software:
2 roteadores da Série MX
Versão 20.4R1 ou posterior do Junos OS
Visão geral
Antes do Junos OS Release 20.4R1, você pode configurar os pares BGP com endereços locais de link, mas não foi possível configurar vários pares BGP para usar o mesmo endereço local de link em diferentes interfaces. A partir do Junos OS 20.4R1, você pode habilitar várias sessões de EBGP de salto único em diferentes links usando o mesmo endereço local do link.

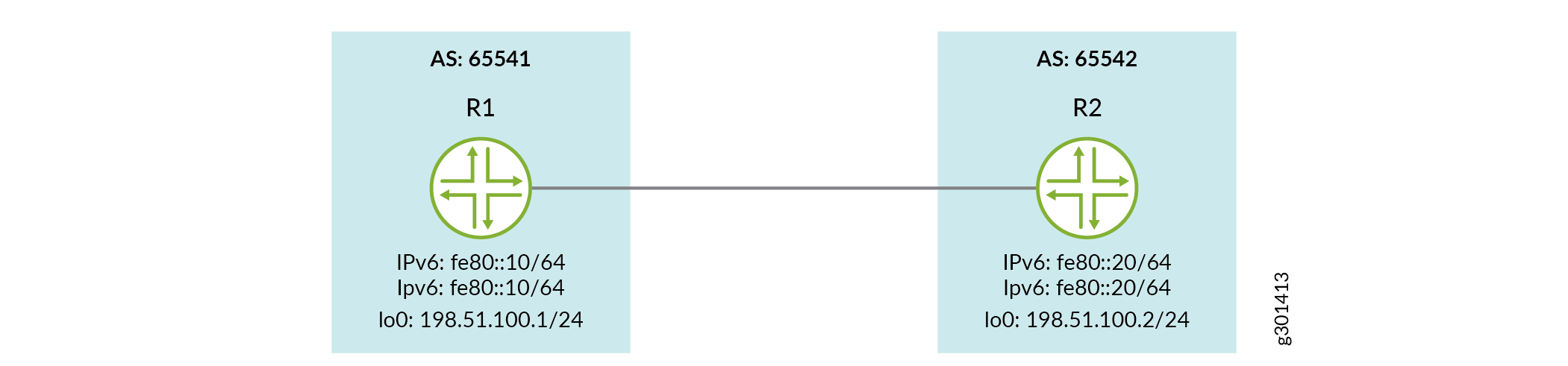

Topologia
![](../example/../../images/g301413.png)
Configuração
Neste exemplo, você configura várias sessões de EBGP de salto único em dois links diferentes usando o mesmo endereço local de link IPv6.
- Configuração rápida da CLI
- Configure sessões de EBGP de salto único em vários links usando o mesmo endereço IPv6 link-local
- Resultados
Configuração rápida da CLI
R1
set interfaces ge-0/0/1
set interfaces ge-0/0/1 description R1-to-R2-Link
set interfaces ge-0/0/1 vlan-tagging
set interfaces ge-0/0/1 unit 1 vlan-id 1
set interfaces ge-0/0/1 unit 1 family inet6 address fe80::10/64
set interfaces ge-0/0/1 unit 2 vlan-id 2
set interfaces ge-0/0/1 unit 2 family inet6 address fe80::10/64
set interfaces lo0 unit 0 family inet address 198.51.100.1/24 primary
set routing-options router-id 198.51.100.1
set routing-options autonomous-system 65541
set protocols bgp group external peer-as 65542
set protocols bgp group external local-as 65541
set protocols bgp group external neighbor fe80::20%ge-0/0/1.1
set protocols bgp group external neighbor "fe80::20%ge-0/0/1.2
R2
set interfaces ge-0/0/1
set interfaces ge-0/0/1 description R2-to-R1-Link
set interfaces ge-0/0/1 vlan-tagging
set interfaces ge-0/0/1 unit 1 vlan-id 1
set interfaces ge-0/0/1 unit 1 family inet6 address fe80::20/64
set interfaces ge-0/0/1 unit 2 vlan-id 2
set interfaces ge-0/0/1 unit 2 family inet6 address fe80::20/64
set interfaces lo0 unit 0 family inet address 198.51.100.2/24 primary
set routing-options router-id 198.51.100.2
set routing-options autonomous-system 65542
set protocols bgp group external peer-as 65541
set protocols bgp group external local-as 65542
set protocols bgp group external neighbor fe80::10%ge-0/0/1.1
set protocols bgp group external neighbor fe80::10%ge-0/0/1.2
Configure sessões de EBGP de salto único em vários links usando o mesmo endereço IPv6 link-local
Procedimento passo a passo
Configure a configuração básica, incluindo tags vlan, vlan-id, loopback e endereços locais de link IPv6 para R1 e R2.
Você pode configurar várias unidades em uma única interface da seguinte forma:
R1
set interfaces ge-0/0/1
set interfaces ge-0/0/1 description R1-to-R2-Link
set interfaces ge-0/0/1 vlan-tagging
set interfaces ge-0/0/1 unit 1 vlan-id 1
set interfaces ge-0/0/1 unit 1 family inet6 address fe80::10/64
set interfaces ge-0/0/1 unit 2 vlan-id 2
set interfaces ge-0/0/1 unit 2 family inet6 address fe80::10/64
set interfaces lo0 unit 0 family inet address 198.51.100.1/24 primary
R2
set interfaces ge-0/0/1
set interfaces ge-0/0/1 description R2-to-R1-Link
set interfaces ge-0/0/1 vlan-tagging
set interfaces ge-0/0/1 unit 1 vlan-id 1
set interfaces ge-0/0/1 unit 1 family inet6 address fe80::20/64
set interfaces ge-0/0/1 unit 2 vlan-id 2
set interfaces ge-0/0/1 unit 2 family inet6 address fe80::20/64
set interfaces lo0 unit 0 family inet address 198.51.100.2/24 primary
Configure opções de roteamento para habilitar o BGP no R1 e R2.
R1
set routing-options router-id 198.51.100.1
set routing-options autonomous-system 65541
R2
set routing-options router-id 198.51.100.2
set routing-options autonomous-system 65542
Configure o EBGP nos vários links no R1 e R2 usando os mesmos endereços IPv6 locais de link no
set protocols bgp group group neighbor peeraddress%localinterface.unit
formato:R1
set protocols bgp group external peer-as 65542
set protocols bgp group external local-as 65541
set protocols bgp group external neighbor fe80::20%ge-0/0/1.1
set protocols bgp group external neighbor "fe80::20%ge-0/0/1.2
R2
set protocols bgp group external peer-as 65541
set protocols bgp group external local-as 65542
set protocols bgp group external neighbor fe80::10%ge-0/0/1.1
set protocols bgp group external neighbor fe80::10%ge-0/0/1.2
Entre no
commit
modo de configuração.
Resultados
Verifique sua configuração verificando as configurações abaixo dos dispositivos da seguinte forma:
Veja como verificar as configurações no dispositivo R1:
user@R1# show interfaces
ge-0/0/1 { description R1-to-R2-Link; vlan-tagging; unit 1 { vlan-id 1; family inet6 { address fe80::10/64; } } unit 2 { vlan-id 2; family inet6 { address fe80::10/64; } } } lo0 { unit 0 { family inet { address 198.51.100.1/24 { primary; } } } }
user@R1# show protocols
bgp { group external { peer-as 65542; local-as 65541; neighbor "fe80::20%ge-0/0/1.1"; neighbor "fe80::20%ge-0/0/1.2"; } }
user@R1# show routing-options
router-id 198.51.100.1; autonomous-system 65541;
Verificação
Verifique o suporte local para enlaces EBGP
Propósito
Use o show bgp summary
comando para verificar as sessões de EBGP criadas nos dispositivos com o mesmo endereço local do link por meio de diferentes interfaces.
Ação
user@R1> show bgp summary
Threading mode: BGP I/O
Default eBGP mode: advertise - accept, receive - accept
Groups: 1 Peers: 2 Down peers: 0
Table Tot Paths Act Paths Suppressed History Damp State Pending
inet6.0
0 0 0 0 0 0
Peer AS InPkt OutPkt OutQ Flaps Last Up/Dwn State|#Active/Received/Accepted/Damped...
fe80::20%ge-0/0/1.1 65542 115 114 0 0 50:59 Establ
inet6.0: 0/0/0/0
fe80::20%ge-0/0/1.2 65542 114 114 0 0 50:58 Establ
inet6.0: 0/0/0/0
Significado
A saída indica que 2 sessões de EBGP estão estabelecidas com o mesmo endereço IPv6 link-local (fe80::20
) do R2 por meio das 2 interfaces locais configuradas de R1 (ge-0/0/1.1
e ge-0/0/1.2
).
