Loopback remoto para gerenciamento de falhas de link

date_range 18-Jan-25
arrow_backward
arrow_forward

Use este tópico para entender o que acontece quando você define uma interface remota no modo loopback e como habilitar o loopback remoto. Você também pode aprender como habilitar o roteamento sem parar para o LFM.

Definir uma interface remota no modo loopback

Você pode configurar o software para definir o DTE remoto no modo loopback nas seguintes interfaces:

  • Interfaces Ethernet IQ2 e IQ2-E Gigabit

  • Interfaces de ethernet nos roteadores da Série MX ou switches da Série EX

O Junos OS pode colocar um DTE remoto no modo loopback (se o modo loopback remoto for suportado pelo DTE remoto). Quando você coloca um DTE remoto no modo loopback, a interface recebe a solicitação de loopback remoto e coloca a interface no modo loopback remoto. Quando a interface está no modo loopback remoto, todos os quadros, exceto PDUs OAM, ficam em loop de volta sem qualquer alteração feita nos quadros. As PDUs OAM continuam a ser enviadas ao plano de gerenciamento e processadas.

Para configurar o loopback remoto, inclua a remote-loopback declaração no nível de [edit protocol oam ethernet link-fault-management interface interface-name] hierarquia:

content_copy zoom_out_map
[edit protocol oam ethernet link-fault-management interface interface-name]
remote-loopback;

Para tirar o DTE remoto do modo loopback, remova a remote-loopback declaração da configuração.

Consulte também

Habilite o suporte remoto de loopback na interface local

Você pode permitir que um DTE remoto defina uma interface local no modo loopback remoto nas interfaces Ethernet IQ2 e IQ2-E Gigabit e todas as interfaces Ethernet nos roteadores da Série MX e switches da Série EX. Quando uma solicitação de loopback remoto é enviada por um DTE remoto, o Junos OS coloca a interface local no modo loopback. Quando uma interface está no modo loopback, todos os quadros, exceto PDUs OAM, ficam em loop de volta sem qualquer alteração nos quadros. As PDUs OAM continuam a ser enviadas ao plano de gerenciamento e processadas. Por padrão, o recurso de loopback remoto não está habilitado.

Para ativar o loopback remoto, inclua a allow-remote-loopback declaração no nível de [edit protocol oam ethernet link-fault-management interface interface-name negotiation-options] hierarquia:

content_copy zoom_out_map
[edit protocol oam ethernet link-fault-management interface interface-name negotiation-options]
allow-remote-loopback;
Nota:

A ativação do loopback remoto OAM pode resultar em perda de quadro de dados.

Consulte também

Exemplo: Configure o Ethernet LFM com suporte para loopback

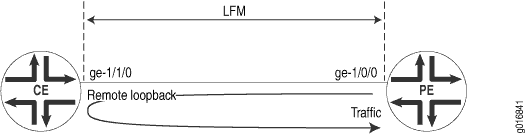

Neste exemplo, o LFM está configurado entre o roteador de borda (PE) do provedor e o roteador de borda do cliente (CE). O roteador PE pode colocar o roteador CE no modo loopback remoto. Isso permite que o PE tenha todo o tráfego enviado ao roteador CE em loop de volta para fins de diagnóstico, como mostrado em Figura 1.

Figura 1: Ethernet LFM com suporte para loopbackEthernet LFM com suporte para loopback

Para configurar o LFM entre um roteador PE e um roteador CE:

  1. Configure o loopback LFM no roteador PE:

    content_copy zoom_out_map
    [edit]
interfaces ge-1/0/0 {
    unit 0 {
        family inet {
            address 11.11.11.1/24;
        }
    }
}
protocols {
    oam {
        ethernet {
            link-fault-management {
                interface ge-1/0/0 {
                    pdu-interval 1000;
                    pdu-threshold 5;
                    remote-loopback;
                }
            }
        }
    }
}

  2. Configure o loopback LFM no roteador CE:

    content_copy zoom_out_map
    [edit]
interfaces ge-1/1/0 {
    unit 0 {
        family inet {
            address 11.11.11.2/24;
        }
    }
}
protocols {
    oam {
        ethernet {
            link-fault-management {
                interface ge-1/1/0 {
                    pdu-interval 1000;
                    pdu-threshold 5;
                    negotiation-options {
                        allow-remote-loopback;
                    }
                }
            }
        }
    }
}
    Nota:

    Se a negotiation options allow-remote-loopback declaração no roteador CE for excluída antes de remover o roteador CE do modo loopback remoto, o fluxo de tráfego entre o roteador PE e o roteador CE será afetado. Assim, exclua a remote-loopback declaração no roteador PE antes de excluir a negotiation-options allow-remote-loopback declaração no roteador CE.

Consulte também

Tópicos relacionados

Tabela de histórico de alterações

A compatibillidadde com o recurso dependerá da platadorma e versão utilizada. Use o Feature Explorer para saber se o recurso é compatível com sua plataforma.

Versão
Descrição
17.3R1
A partir do Junos OS Release 17.3R1, o daemon de gerenciamento de falhas do link Ethernet (lfmd) é executado no mecanismo de roteamento de backup, bem como quando o gracioso switchover do Mecanismo de Roteamento (GRES) é configurado.
