打开包装并安装 ACX1000 路由器和ACX1100路由器

打开ACX1000或ACX1100路由器的包装

ACX1000 和 ACX1100 路由器装在纸板箱中运输，并用泡沫包装材料固定。纸箱还包含一个配件盒。

谨慎：

ACX1000 和 ACX1100 路由器在装运箱内得到最大程度的保护。在准备好开始安装之前，请勿打开路由器的包装。

要打开路由器包装并准备安装，您需要以下工具：

  • 空白面板，用于覆盖组件未占用的任何插槽

要打开路由器包装：

  1. 将装运箱移至尽可能靠近安装地点的暂存区域，但要有足够的空间卸下系统组件。
  2. 放置纸箱，使箭头朝上。
  3. 打开装运箱上的顶部翻盖。
  4. 取下配件盒，并根据贴在纸箱上的标签上的部件库存验证其中的内容物。
  5. 拉出将路由器固定到位的包装材料。
  6. 根据路由器随附的装箱单验证收到的机箱组件。路由器随附的部件清单 在ACX1000和ACX1100路由器的部件清单（装箱单）中提供。
  7. 保存装运箱和包装材料，以备日后需要移动或运送路由器时使用。

参见

ACX1000和ACX1100路由器的部件库存（装箱单）

ACX1000 和 ACX1100 路由器装在纸板箱中运输，并用泡沫包装材料固定。纸箱还包含一个配件盒。

路由器货件包括装箱单。根据装箱单上的物品检查您在路由器运输纸箱中收到的部件。装箱单指定订单中每个零件的零件编号和描述。发运的部件取决于您订购的配置。

如果装箱单上缺少任何部件，请联系您的客户服务代表，或在美国或加拿大境内致电 1-888-314-5822 联系瞻博网络客户服务。有关没有免费号码的国家/地区的国际拨号或直拨选项，请参阅 https://www.juniper.net/support/requesting-support.html。

表 1 列出了装箱单中的零件及其数量。

表 1： ACX1000和ACX1100路由器的部件清单

组件

数量

带内置电源的路由器

1

安装支架

2

用于将安装支架连接到路由器机箱的安装螺钉

8

SFP 防尘罩

4

快速入门安装说明

1

瞻博网络产品保修

1

最终用户许可协议

1
注意：

我们不再将 RJ-45 控制台电缆与 DB-9 适配器一起作为设备包的一部分包含在内。如果设备包装中未包含控制台电缆和适配器，或者您需要不同类型的适配器，则可以单独订购：

  • RJ-45 到 DB-9 适配器 （JNP-CBL-RJ45-DB9）

  • RJ-45 到 DB-9 适配器 （JNP-CBL-RJ45-DB9）

  • RJ-45 转 USB-C 适配器 （JNP-CBL-RJ45-USBC）

如果要使用 RJ-45 到 USB-A 或 RJ-45 到 USB-C 适配器，则必须在电脑上安装 X64（64 位）虚拟 COM 端口 （VCP） 驱动程序。请参阅， https://ftdichip.com/drivers/vcp-drivers/ 下载驱动程序。
注意：

如果需要，您必须提供适合您的机架或机柜的其他安装螺钉，以便将机箱安装在机架或机柜上。

参见

安装 ACX1000 或 ACX1100 安装支架

要连接安装支架，您需要以下工具：

  • 十字 （+） 螺丝刀，2 号

路由器随附两个用于前部或后部安装的安装支架（请参阅 图 1 和 图 2）。

要将两个安装支架连接到机箱的前部或后部：

  1. 将支架与两组安装孔对齐。
  2. 将四个螺钉插入支架的顶部和底部，并部分拧紧每个螺钉。
  3. 完全拧紧四个螺钉。
  4. 对另一个支架重复此过程。

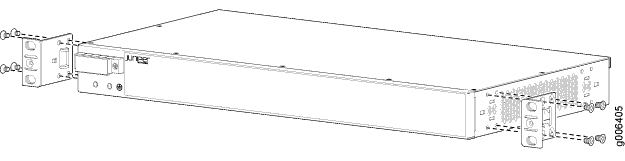

图1：将安装支架安装到ACX1000或ACX1100路由器 Installing the Mounting Brackets to the Front of the ACX1000 or ACX1100 Router的前面

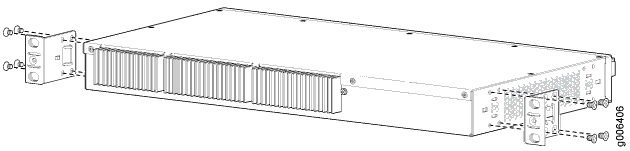

图2：将安装支架安装到ACX1000或ACX1100路由器 Installing the Mounting Brackets to the Rear of the ACX1000 or ACX1100 Router的背面

参见

在机架中安装 ACX1000 或 ACX1100 路由器

注意：

路由器可以水平安装在机架或机柜中。有关其他安装选项，请联系 JTAC。

要在机架中安装路由器（请参阅 图 3）：

谨慎：

在将路由器正面安装到机架中之前，请让合格的技术人员验证机架是否足够坚固以支撑路由器的重量（约 7 磅（3.2 千克）），并且在安装现场得到充分支撑。
注意：

必须有一个人可以抬起路由器，而另一个人则将其固定到机架上。
谨慎：

如果要在机架上安装多个单元，请将最重的设备安装在机架底部，然后将其他单元从机架底部安装到顶部，按单元重量的降序排列。
  1. 确保机架位于其永久位置并固定在建筑物上。确保安装位置为气流和维护留出足够的间隙。
  2. 将路由器放在机架或机柜前面。
  3. 抓住机箱底部，小心地提起机箱，使安装支架接触机架导轨。
    警告：

    为防止受伤，请保持背部挺直并用腿抬起，而不是背部。避免在举起时扭曲身体。均匀平衡负载，并确保基础牢固。
  4. 将安装支架与机架导轨上的孔对齐。
  5. 从底部开始，将安装螺钉安装到与机架对齐的每个开放式安装孔中。
  6. 目视检查路由器的对齐情况。如果路由器正确安装在机架中，则机架一侧的所有安装螺钉应与另一侧的安装螺钉对齐，并且路由器应水平。

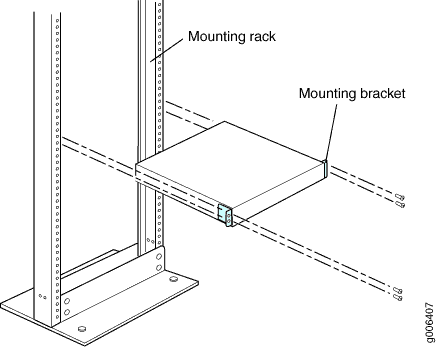

图 3：在机架 Installing the Front-Mounted Router in the Rack中安装前置路由器
