EX4300系统概述

EX4300交换机硬件概述

瞻博网络 EX4300 以太网交换机为多云环境高密度提供连接,并为不断发展的网络提供可扩展性。这些交换机可以部署在需要高密度千兆位以太网端口或冗余的任何位置。通常,EX4300交换机用于大型分支办事处、园区配线间和数据中心。在数据中心,EX4300交换机可以定位为架顶式交换机;架顶式设备,用于为机架中所有设备提供连接并提供优化空气流通选择(热通道/冷通道)。

EX4300 交换机有三种变体:带或不带 PoE+ 的 24 端口、32 端口和 48 端口交换机,以及交流或直流电源,以及不同的空气流通方向。EX4300交换机还可提供上行链路端口和插槽,用于安装可选上行链路模块。

您可使用EX4300管理交换机CLI。您可使用 J-Web 图形界面、Junos Space 和 Network Director 来管理 EX4300 台交换机(多千兆交换机 EX4300-48MP 和 EX4300-48MP-S)。从 Junos OS 版18.3R1开始,您可同时使用 EX4300-48MP 和 EX4300-48MP-S Junos Space Network Director交换机。

本视频概要介绍 EX4300-48MP 交换机:

交换机EX4300

紧凑型解决方案 — EX4300 交换机是一种模块化单机架单元设备,是适合拥挤配线间和接入交换机位置(如数据中心、园区和分支机构环境)的 Apt 解决方案。它运营商级结构的可靠性以及堆叠式平台的经济性和灵活性。

支持 虚拟机箱 — EX4300 交换机支持虚拟机箱技术。您可将最多 10 台EX4300互连,以形成一虚拟机箱。

高可用性 — EX4300 交换机在 虚拟机箱 配置中部署时,通过冗余电源和风扇、平稳 路由引擎 切换 (GRES) 以及不间断桥接和路由虚拟机箱高可用性。

支持 MACsec— EX4300 交换机支持 IEEE 802.1AE MACsec,从而支持链路层数据机密性、数据完整性和数据源身份验证。MACsec 功能EX4300可在所有千兆位以太网和 10 千兆位以太网端口上支持 88 Gbps 基于硬件的近线速流量加密。

软件

瞻博网络 EX 系列以太网交换机交换机Junos OS,可提供第 2 层/第 3 层交换、路由和安全服务。在 EX 系列Junos OS上运行的同一个代码库也在所有 瞻博网络 M Series、MX 系列和 T Series 路由器及 SRX 系列服务网关上运行。

EX4300交换机第一视图

EX4300交换机为高密度以太网数据中心架顶式、企业、园区聚合/核心部署提供连接。EX4300交换机可用于大型分支办事处、校园配线间和数据中心。在数据中心,这些交换机可定位为架顶式设备,为机架中所有设备提供连接并提供优化空气流通选择(热通道/冷通道)。

为了提供运营商级可靠性,EX4300交换机包括:

  • 双冗余负载分担电源,这是可热插入和可热插入的现场可更换单元 (FRU)。

  • 两个可现场更换单元的风扇模块。

  • 虚拟或虚拟 (VCF) 配置虚拟机箱QFX5100 虚拟机箱交换矩阵路由引擎。此冗余可实现平稳路由引擎切换 (GRES)。

  • Junos OS其模块化设计允许出现故障的系统进程平稳重新启动。

提供EX4300交换机:

24 端口EX4300交换机

24 端口 EX4300 交换机(EX4300-24T 和 EX4300-24P)提供 24 个内置 10/100/1000BASE-T 以太网端口和 4 个内置 40 千兆位以太网四通道小型可插拔 (QSFP+) 端口,可安装 40 千兆位 QSFP+ 收发器。EX4300-24P 交换机上的所有网络端口均配备了 以太网供电 (PoE+),而 EX4300-24T 没有 PoE+ 端口。24 端口 EX4300 交换机支持 AC 电源和风扇模块,具有由前至后气流方向的风扇模块,具有一个插槽,用于安装可选 4 端口 10 千兆位以太网 SFP+ 上行链路模块(型号:EX-UM-4X4SFP,拥有 4 个 10 千兆位以太网小型可插拔增强型 (SFP+) 端口,可安装 4 个 10 千兆位小型可插拔 (SFP+) 收发器, 四个 1 千兆位小型可插拔 (SFP) 收发器,或者上行链路模块四个端口中的 SFP+ 和 SFP 收发器组合。

图 1 显示了 24 端口交换机的前EX4300面板。

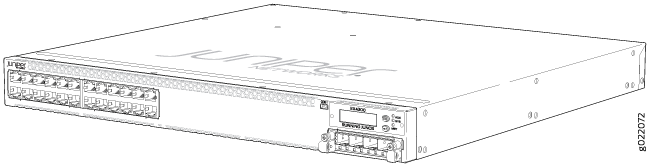

图 1:24端口交换机的前EX4300面板 Front Panel of a 24-Port EX4300 Switch

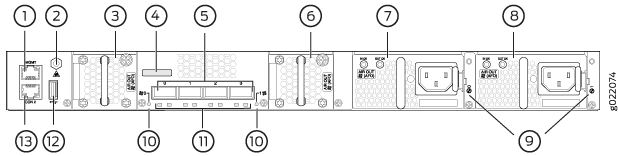

图 2 显示了安装有电源和风扇模块的 24 端口EX4300交换机的后面板。

图 2:24端口交换机的EX4300面板 Rear Panel of a 24-Port EX4300 Switch

表 1 列出了 24 端口交换机EX4300及其组件。

表 1:24端口交换机EX4300组件

交换机型号

内置端口

支持 PoE端口数

风扇模块默认发货

默认装运的电源

支持的上行链路模块

EX4300-24T

24 个 10/100/1000BASE-T 以太网端口和 4 个 QSFP+ 端口

0

两个风扇模块;每个都带有 AIR OUT (AFO) 标签。

带有 AIR OUT (AFO) 标签的 350 W AC 电源。

4 端口 10 千兆位以太网 SFP+ 上行链路模块(型号 :EX-UM-4X4SFP)

EX4300-24T-S

24 个 10/100/1000BASE-T 以太网端口和 4 个 QSFP+ 端口

0

此型号的风扇模块默认未附带;您必须单独订购两个标记为 AIR OUT (AFO)AIR IN (AFI) 的风扇模块。

此型号的电源默认未随附;但是您必须单独订购 AC 电源或 DC 电源。

4 端口 10 千兆位以太网 SFP+ 上行链路模块(型号 :EX-UM-4X4SFP)

EX4300-24P

24 个 10/100/1000BASE-T 以太网端口和 4 个 QSFP+ 端口

24

两个风扇模块;每个都带有 AIR OUT (AFO) 标签。

带有 AIR OUT (AFO) 标签的 715 W AC 电源。

4 端口 10 千兆位以太网 SFP+ 上行链路模块(型号 :EX-UM-4X4SFP)

EX4300-24P-S

24 个 10/100/1000BASE-T 以太网端口和 4 个 QSFP+ 端口

24

此型号的风扇模块默认未附带;您必须单独订购两个标记为 AIR OUT (AFO)AIR IN (AFI) 的风扇 模块。

此型号的电源默认未随附;但是您必须单独订购 AC 电源或 DC 电源。

4 端口 10 千兆位以太网 SFP+ 上行链路模块(型号 :EX-UM-4X4SFP)

您可以将 QSFP+ 端口用作网络端口或虚拟机箱端口 (VCP) 来连接交换机虚拟机箱 VCF 中。默认情况下,内置 QSFP+ 端口配置为 VCP。您也可使用上行链路模块端口将端口配置为 VCP 虚拟机箱多个接线室中的 VCF 成员。有关该系列虚拟机箱,请参阅 了解 EX 系列 虚拟机箱。有关 VF 的信息,请参阅 虚拟机箱交换矩阵 概述

32 端口EX4300交换机

32 端口 EX4300 交换机(EX4300-32F 和 EX4300-32F-DC)提供 32 个内置 1 千兆位以太网小型可插拔 (SFP) 网络端口,可安装 SFP 收发器, 四个内置 10 千兆位以太网小型可插拔增强型 (SFP+) 端口(可安装 SFP+ 和 SFP 收发器),以及两个内置四通道小型可插拔 (QSFP+) 端口,可安装 40 千兆位 QSFP+ 收发器。它们支持电源和风扇模块,具有由前至后的空气流通方向,并且有一个插槽,用于安装可选上行链路模块-一个 2 端口 40 千兆位以太网 QSFP+ 上行链路模块(型号:EX-UM-2QSFP )可安装两个 QSFP+ 收发器或一个 8 端口 10 千兆位以太网 SFP+ 上行链路模块(型号:EX-UM-8X8SFP),可安装 8 个 SFP+ 收发器, 8 个 SFP 收发器,或上行链路模块八个端口中的 SFP 和 SFP+ 收发器组合。

图 3 显示了 32 端口交换机的前EX4300面板。

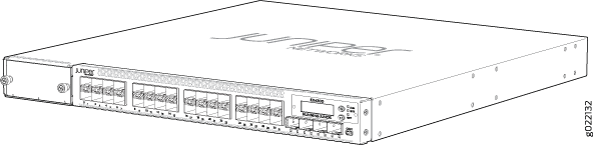

图 3:32端口交换机的前EX4300面板 Front Panel of a 32-Port EX4300 Switch

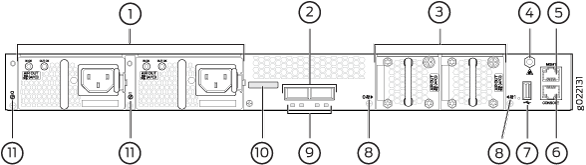

图 4 显示了 32 端口交换机的EX4300面板。

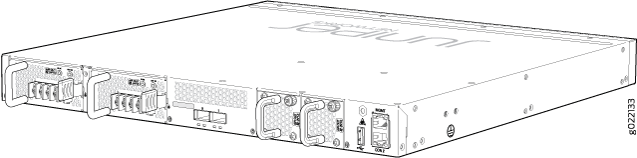

图 4:32端口交换机的EX4300面板 Rear Panel of a 32-Port EX4300 Switch

表 2 列出了 32 端口交换机EX4300及其组件。

表 2:32端口交换机EX4300组件

交换机型号

内置端口

支持 PoE端口数

风扇模块

默认装运的电源

支持的上行链路模块

EX4300-32F

32 个 SFP 端口、4 个 SFP+ 端口和 2 个 QSFP+ 端口

0

两个风扇模块;每个都带有 AIR OUT (AFO) 标签。

带有 AIR OUT (AFO) 标签的 350 W AC 电源。

2 端口 40 千兆位以太网 QSFP+ 上行链路模块(型号 :EX-UM-2QSFP)和 8 端口 10 千兆位以太网 SFP+ 上行链路模块(型号 :EX-UM-8X8SFP)

EX4300-32F-S

32 个 SFP 端口、4 个 SFP+ 端口和 2 个 QSFP+ 端口

0

此型号的风扇模块默认未附带;您必须单独订购两个标记为 AIR OUT (AFO)AIR IN (AFI) 的风扇 模块。

此型号的电源默认未随附;但是您必须单独订购 AC 电源或 DC 电源。

2 端口 40 千兆位以太网 QSFP+ 上行链路模块(型号 :EX-UM-2QSFP)和 8 端口 10 千兆位以太网 SFP+ 上行链路模块(型号 :EX-UM-8X8SFP)

EX4300-32F-DC

32 个 SFP 端口、4 个 SFP+ 端口和 2 个 QSFP+ 端口

0

两个风扇模块;每个都带有 AIR OUT (AFO) 标签。

带有 AIR OUT (AFO) 标签的 550 W DC 电源。

2 端口 40 千兆位以太网 QSFP+ 上行链路模块(型号 :EX-UM-2QSFP)和 8 端口 10 千兆位以太网 SFP+ 上行链路模块(型号 :EX-UM-8X8SFP)

您可将内置的 QSFP+ 端口用作网络端口或 VCP 来连接交换机虚拟机箱 VCF 中。默认情况下,内置 QSFP+ 端口配置为 VCP。您也可使用上行链路模块端口跨多个接线虚拟机箱 VCF 连接 VCF 的成员,方法为将这些端口配置为 VCP。有关该系列虚拟机箱,请参阅 了解 EX 系列 虚拟机箱。有关 VF 的信息,请参阅 虚拟机箱交换矩阵 概述

48 端口EX4300交换机

48 端口 EX4300 交换机 EX4300-48T 和 EX4300-48P 提供 48 个内置 10/100/1000BASE-T 以太网端口, 四个内置四通道小型可插拔增强型 (QSFP+) 端口(可安装 40 千兆位 QSFP+ 收发器),具体取决于交换机型号(带或不带 PoE+ )。EX4300-48P 交换机上的所有网络端口均配备了 以太网供电 (PoE+),而 EX4300-48T 没有 PoE+ 端口。这些交换机支持不同空气流通方向的 AC 或 DC 电源。每台交换机都提供一个插槽,用于安装可选 4 端口 10 千兆位以太网 SFP+ 上行链路模块(型号:EX-UM-4X4SFP),该模块有四个 SFP+ 端口,可安装四个 SFP+ 收发器、四个 SFP 收发器或 SFP 和 SFP+ 收发器组合在上行链路模块的四个端口中。

具有多 Gb 端口的 48 端口 EX4300 交换机(EX4300-48MP 和 EX4300-48MP-S)提供 24 个内置 10/100/1000BASE-T 以太网端口, 24 个内置 100/1000/2500/5000/10000BASE-T 以太网端口,以及 4 个内置 虚拟机箱 端口 (VCP),其中内置有 40-Gbps 四通道小型增强型 (QSFP+) 收发器。24 个内置 10/100/1000BASE-T 以太网端口支持 10 Mbps、100 Mbps 和 1 Gbps 速度。24 个内置 100/1000/2500/5000/10000BASE-T 以太网端口支持 100 Mbps、1 Gbps、2.5 Gbps、5 Gbps 和 10 Gbps 速度。所有网络端口均配备了 PoE+ 端口,可提供高达 95 瓦的功率。这四个 VCP 可用于将交换机连接到交换机配置虚拟机箱设备。

这些交换机支持空气流通为由前到后的交流电源。

每台交换机都提供一个插槽,用于安装可选的 2 端口 40 千兆位以太网 QSFP+/100 千兆位以太网 QSFP28 上行链路模块(型号:EX-UM-2QSFP-MR)或 4 端口 1 千兆位以太网/10 千兆位以太网 SFP+ 上行链路模块(型号:EX-UM-4SFPP-MR)。2 端口 40 千兆位以太网 QSFP+/100 千兆位以太网 QSFP28 上行链路模块可安装两个 QSFP+ 收发器、两个 QSFP28 收发器或一个 QSFP+ 收发器与一个 QSFP28 收发器组合。这个 4 端口 1 千兆位以太网/10 千兆位以太网 SFP+ 上行链路模块可在上行链路模块的四个端口中安装四个 SFP 收发器、四个 SFP+ 收发器或 SFP 和 SFP+ 收发器组合。

注意:

此交换机支持从 Junos OS 18.4R1 版本开始支持的 2 端口 40 千兆位以太网 QSFP+/100 千兆位以太网 QSFP28 上行链路模块(型号:EX-UM-2QSFP-MR)。从Junos OS版本19.3R1,您可以在上行链路模块中安装两个 100 千兆位以太网 QSFP28 收发器。在Junos OS到18.4R1以太网Junos OS,上行19.2R1模块仅支持一个 100 千兆位以太网收发器。如果将上行链路模块上的两个端口配置为以 100-Gbps 速度运行,交换机上的四个 QSFP+ 端口将禁用。

该交换机支持从 Junos OS 版本开始为 4 端口 1 千兆位以太网/10 千兆位以太网 SFP+ 上行链路模块(型号:EX-UM-4SFPP-MR) 18.2R1版本。从版本Junos OS开始19.1R1,您可以在上行链路模块中安装 SFP 收发器。在Junos OS到18.2R1版本Junos OS,18.4R1链路模块仅支持 SFP+ 收发器。

图 5 显示了 48 个端口路由器的前面板EX4300交换机,EX4300-48MP 和 EX4300-48MP-S 交换机除外。 图 6 显示了 EX4300-48MP 和 EX4300-48MP-S 交换机的前面板。

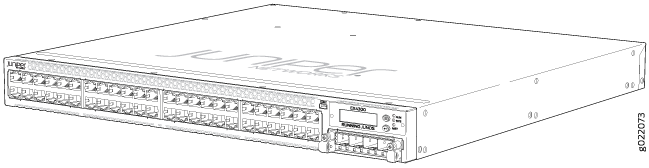

图 5:48端口 EX4300 交换机(EX4300-48MP 和 EX4300-48MP-S 交换机除外)的前面板 Front Panel of 48-Port EX4300 Switches Except EX4300-48MP and EX4300-48MP-S Switches

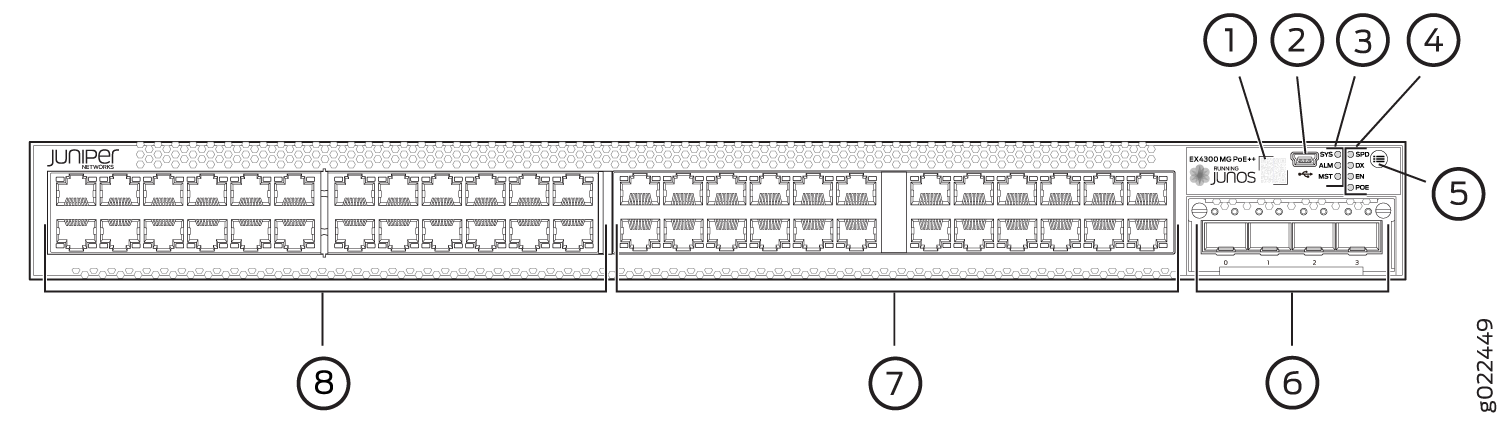

图 6:EX4300-48MP和 EX4300-48MP-S交换机的前面板 Front Panel of EX4300-48MP and EX4300-48MP-S Switches

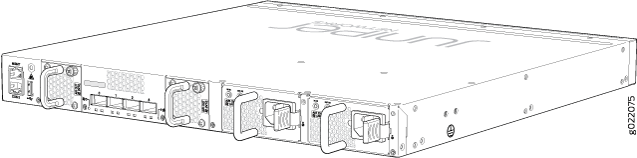

图 7 显示了 48 端口 EX4300 交换机(EX4300-48MP 和 EX4300-48MP-S 交换机除外)的后面板,其中安装了电源和风扇模块。 图 8 显示了安装有EX4300-48MP 和 EX4300-48MP-S 交换机的后面板。

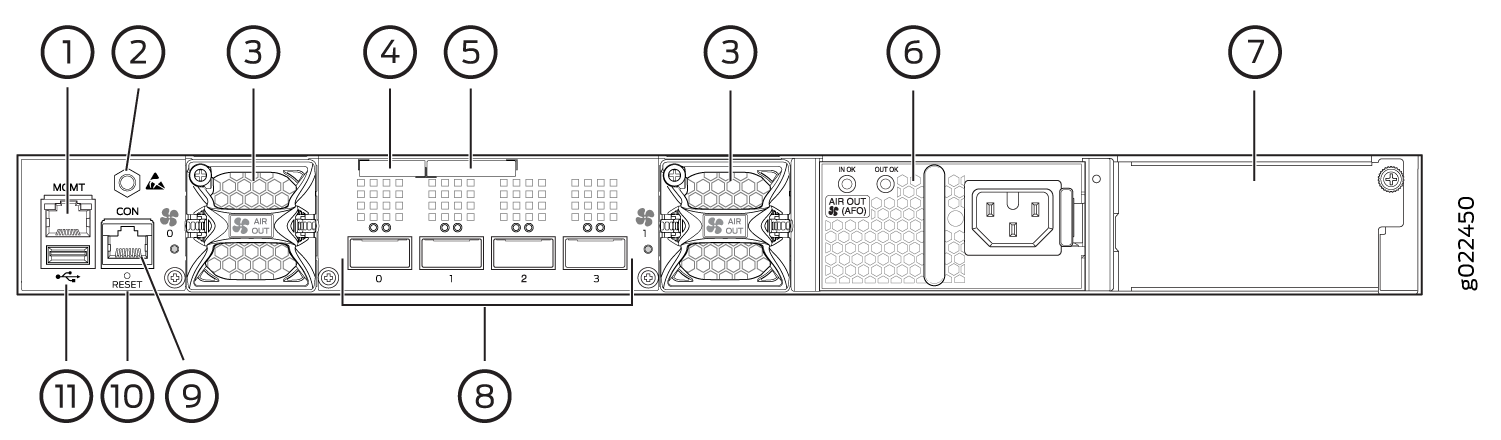

图 7:48端口 EX4300 交换机(EX4300-48MP 和 EX4300-48MP-S 交换机除外)的后面板 Rear Panel of 48-Port EX4300 Switches Except EX4300-48MP and EX4300-48MP-S Switches

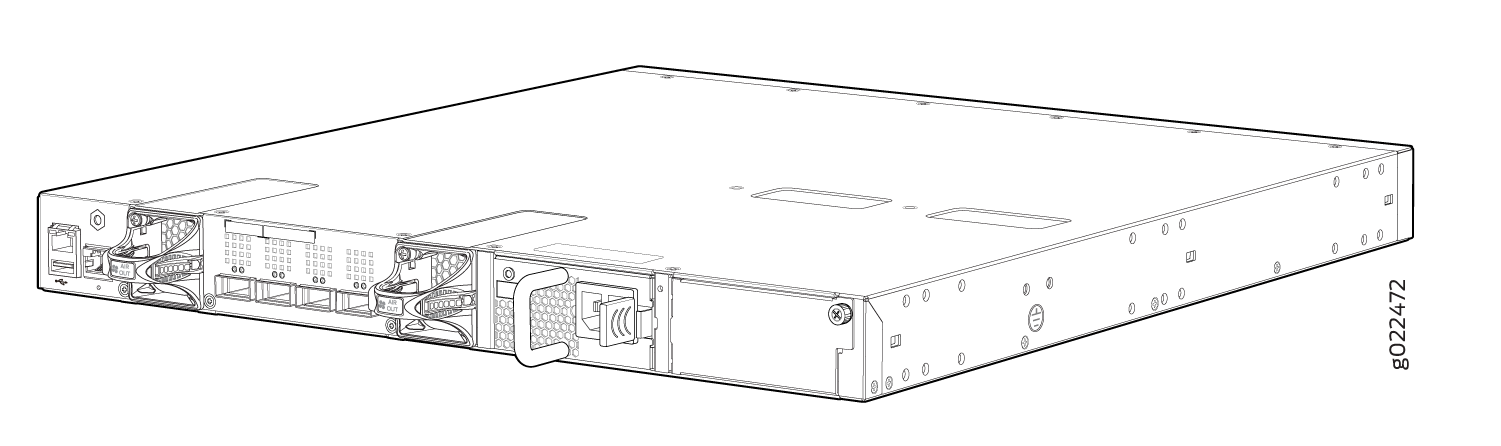

图 8:EX4300-48MP和 EX4300-48MP-S 交换机的后面板 Rear Panel of EX4300-48MP and EX4300-48MP-S Switches

表 3 列出了 48 端口端口EX4300型号及其组件。

表 3:48端口交换机EX4300组件

交换机型号

内置端口

支持 PoE 的端口数

风扇模块

默认发货的电源

支持的上行链路模块

EX4300-48T

48 个 10/100/1000BASE-T 以太网端口和 4 个 QSFP+ 端口

0

两个风扇模块;每个都带有 AIR OUT (AFO) 标签。

带有 AIR OUT (AFO) 标签的 350 W AC 电源。

4 端口 10 千兆位以太网 SFP+ 上行链路模块(型号 :EX-UM-4X4SFP)

EX4300-48T-S

48 个 10/100/1000BASE-T 以太网端口和 4 个 QSFP+ 端口

0

此型号的风扇模块默认未附带;您必须单独订购两个标记为 AIR OUT (AFO)AIR IN (AFI) 的 风扇模块

此型号的电源默认未随附;但是您必须单独订购 AC 电源或 DC 电源。

4 端口 10 千兆位以太网 SFP+ 上行链路模块(型号 :EX-UM-4X4SFP)

EX4300-48T-AFI

48 个 10/100/1000BASE-T 以太网端口和 4 个 QSFP+ 端口

0

两个风扇模块;每个都带有 AIR IN (AFI) 标签。

带有 AIR IN (AFI) 标签的 350 W AC 电源。

4 端口 10 千兆位以太网 SFP+ 上行链路模块(型号 :EX-UM-4X4SFP)

EX4300-48T-DC

48 个 10/100/1000BASE-T 以太网端口和 4 个 QSFP+ 端口

0

两个风扇模块;每个都带有 AIR OUT (AFO) 标签。

带有 AIR OUT (AFO) 标签的 550 W DC 电源。

4 端口 10 千兆位以太网 SFP+ 上行链路模块(型号 :EX-UM-4X4SFP)

EX4300-48T -DC-AFI

48 个 10/100/1000BASE-T 以太网端口和 4 个 QSFP+ 端口

0

两个风扇模块;每个都带有 AIR IN (AFI) 标签。

带有 AIR IN (AFI) 标签的 550 W DC 电源。

4 端口 10 千兆位以太网 SFP+ 上行链路模块(型号 :EX-UM-4X4SFP)

EX4300-48P

48 个 10/100/1000BASE-T 以太网端口和 4 个 QSFP+ 端口

48

两个风扇模块;每个都带有 AIR OUT (AFO) 标签。

一个 1100 W AC 电源,带有 AIR OUT (AFO) 标签。

4 端口 10 千兆位以太网 SFP+ 上行链路模块(型号 :EX-UM-4X4SFP)

EX4300-48P-S

48 个 10/100/1000BASE-T 以太网端口和 4 个 QSFP+ 端口

48

此型号的风扇模块默认未附带;您必须单独订购两个标记为 AIR OUT (AFO)AIR IN (AFI) 的 风扇模块

此型号的电源默认未随附;但是您必须单独订购 AC 电源或 DC 电源。

4 端口 10 千兆位以太网 SFP+ 上行链路模块(型号 :EX-UM-4X4SFP)

EX4300-48MP

24 个 10/100/1000BASE-T 以太网端口、24 个 100/1000/ 2500/5000/ 10000BASE-T 以太网端口和 4 个内置 QSFP+ 端口,可存储 40 千兆位 QSFP+ 收发器

48

两个风扇模块;每个都带有 AIR OUT (AFO) 标签。

一个 1400 W AC 电源,带有 AIR OUT (AFO) 标签。

2 端口 40 千兆位以太网 QSFP+/100 千兆位以太网 QSFP28 上行链路模块(型号 :EX-UM-2QSFP-MR)或 4 端口 1 千兆位以太网/10 千兆位以太网 SFP+ 上行链路模块 (型号 :EX-UM-4SFPP-MR)

注意:

此交换机支持从 Junos OS 18.4R1 版本开始支持的 2 端口 40 千兆位以太网 QSFP+/100 千兆位以太网 QSFP28 上行链路模块(型号:EX-UM-2QSFP-MR)。从Junos OS版本19.3R1,您可以在上行链路模块中安装两个 100 千兆位以太网 QSFP28 收发器。在Junos OS到18.4R1以太网Junos OS,上行19.2R1模块仅支持一个 100 千兆位以太网收发器。如果将上行链路模块上的两个端口配置为以 100-Gbps 速度运行,交换机上的四个 QSFP+ 端口将禁用。

该交换机支持从 Junos OS 版本开始为 4 端口 1 千兆位以太网/10 千兆位以太网 SFP+ 上行链路模块(型号:EX-UM-4SFPP-MR) 18.2R1版本。从版本Junos OS开始19.1R1,您可以在上行链路模块中安装 SFP 收发器。在Junos OS到18.2R1版本Junos OS,18.4R1链路模块仅支持 SFP+ 收发器。

EX4300-48MP-S

24 个 10/100/ 1000BASE-T 以太网端口,24 个 100/1000/ 2500/5000/ 10000BASE-T 以太网端口,4 个内置 QSFP+ 端口,可存储 40 千兆位 QSFP+ 收发器

48

此型号的风扇模块默认未附带;您必须单独订购两个标记为 AIR OUT (AFO) 的风扇 模块。

此型号的电源默认未随附;但是您必须单独订购 AC 电源。

2 端口 40 千兆位以太网 QSFP+/100 千兆位以太网 QSFP28 上行链路模块(型号 :EX-UM-2QSFP-MR)或 4 端口 1 千兆位以太网/10 千兆位以太网 SFP+ 上行链路模块 (型号 :EX-UM-4SFPP-MR)

注意:

此交换机支持从 Junos OS 18.4R1 版本开始支持的 2 端口 40 千兆位以太网 QSFP+/100 千兆位以太网 QSFP28 上行链路模块(型号:EX-UM-2QSFP-MR)。从Junos OS版本19.3R1,您可以在上行链路模块中安装两个 100 千兆位以太网 QSFP28 收发器。在Junos OS到18.4R1以太网Junos OS,上行19.2R1模块仅支持一个 100 千兆位以太网收发器。如果将上行链路模块上的两个端口配置为以 100-Gbps 速度运行,交换机上的四个 QSFP+ 端口将禁用。

该交换机支持从 Junos OS 版本开始为 4 端口 1 千兆位以太网/10 千兆位以太网 SFP+ 上行链路模块(型号:EX-UM-4SFPP-MR) 18.2R1版本。从版本Junos OS开始19.1R1,您可以在上行链路模块中安装 SFP 收发器。在Junos OS到18.2R1版本Junos OS,18.4R1链路模块仅支持 SFP+ 收发器。

默认情况下,内置的 QSFP+ 端口是专用 VCP。在 48 端口 EX4300 交换机(EX4300-48MP 和 EX4300-48MP-S 交换机除外)中,QSFP+ 端口用作网络端口或 VCP。您也可使用 SFP+ 上行链路模块端口跨多个接线虚拟机箱 VCF 连接 VCF 的成员,请将这些端口配置为 VCP。

在 EX4300-48MP 和 EX4300-48MP-S 交换机中,只能将内置 QSFP+ 端口用作 VCP,以在交换机虚拟机箱。不能将 EX4300-48MP 和 EX4300-48MP-S 交换机中的上行链路模块上的端口配置为 虚拟机箱 端口 (VCP)。不能将内置的 QSFP+ 端口配置为网络端口。

注意:

EX4300-48MP 交换机可以是与其他 EX4300 虚拟机箱 交换机EX4300的一部分。如果要创建包含 EX4300-48MP 交换机和其他 EX4300 交换机的 虚拟机箱,则必须将其连接到 虚拟机箱 配置中其他 EX4300 交换机上的 40-Gbps 端口。在虚拟机箱包含 EX4300-48MP 交换机的路由器配置中,EX4300交换机只能以线卡角色配置。

有关该系列虚拟机箱,请参阅 了解 EX 系列 虚拟机箱。有关 VF 的信息,请参阅 虚拟机箱交换矩阵 概述

上行链路模块

EX4300交换机提供一个插槽,用于安装可选的上行链路模块。您可以使用上行链路模块端口将交换机连接到其他设备。您也可在 EX4300 交换机上(EX4300-48MP 和 EX4300-48MP-S 交换机除外)上配置这些端口作为 VCP,然后使用这些 VCP 互连 EX4300 交换机,然后使用 SFP+ 收发器形成 虚拟机箱 或 VCF 配置。

注意:

不能将 EX4300-48MP 和 EX4300-48MP-S 交换机中的上行链路模块上的端口配置为 虚拟机箱 端口 (VCP)。

表 4 列出了 24 端口和 48 端口 EX4300 交换机(EX4300-48MP 和 EX4300-48MP-S 交换机除外)支持的上行链路模块。 表 5 列出了 32 端口交换机型号支持的EX4300链路模块。 表 6 列出了 EX4300-48MP 和 EX4300-48MP-S 交换机支持的上行链路模块。

交换机除外)的上行链路模块
表 4:24端口和 48 端口 EX4300 交换机(EX4300-48MP 和 EX4300-48MP-S

上行链路模块

描述

支持的EX4300交换机型号

第一Junos OS版本

4 端口 1 千兆位以太网/ 10 千兆位以太网 SFP+ 上行链路模块(型号 :EX-UM-4X4SFP)

这个 4 端口 1 千兆位以太网/ 10 千兆位以太网 SFP+ 上行链路模块可以安装最多四个 SFP 收发器、SFP+ 收发器或 SFP 和 SFP+ 收发器组合。 您还可以将此模块上的端口配置为 VCP,并使用 VCP虚拟机箱 SFP+ 收发器将交换机连接在 VCF 配置中。

  • EX4300-24T

  • EX4300-24P

  • EX4300-48T

  • EX4300-48T-AFI

  • EX4300-48P

  • EX4300-48T-DC

  • EX4300-48T-DC-AFI

13.2X50-D10

  • EX4300-24T-S

  • EX4300-24P-S

  • EX4300-48T-S

  • EX4300-48P-S

13.2X51- D26

表 5: 32 端口交换机的上行EX4300模块

上行链路模块

描述

支持的EX4300交换机型号

第一Junos OS版本

2 端口 40 千兆位以太网 QSFP+ 上行链路模块(型号 :EX-UM-2QSFP)

2 端口 40 千兆位以太网 QSFP+ 上行链路模块可安装最多两个 QSFP+ 收发器。您也可将此模块上的端口配置为 VCP,然后使用这些端口连接交换机虚拟机箱 VCF 配置中。

  • EX4300-32F

  • EX4300-32F-DC

13.2X51- D15

  • EX4300-32F-S

13.2X51- D26

8 端口 1 千兆位以太网/ 10 千兆位以太网 SFP+ 上行链路模块(型号 :EX-UM-8X8SFP)

8 端口 1 千兆位以太网/ 10 千兆位以太网 SFP+ 上行链路模块可安装最多八个 SFP 收发器、SFP+ 收发器或 SFP 和 SFP+ 收发器组合。 您也可将此模块上的端口配置为 VCP,并使用 SFP+ 收发器在 虚拟机箱 或 VCF 配置中连接交换机。

  • EX4300-32F

  • EX4300-32F-DC

13.2X51- D15

  • EX4300-32F-S

13.2X51- D26

交换机的上行链路模块
表 6:用于 EX4300-48MP 和 EX4300-48MP-S

上行链路模块

描述

支持的EX4300交换机型号

第一Junos OS版本

2 端口 40 千兆位以太网 QSFP+/100 千兆位以太网 QSFP28 上行链路模块(型号 :EX-UM-2QSFP-MR)

您可以在此上行链路模块中安装两个 QSFP+ 收发器、两个 QSFP28 收发器或一个 QSFP+ 收发器与一个 QSFP28 收发器组合。

注意:

不能将 EX4300-48MP 和 EX4300-48MP-S 交换机中的上行链路模块上的端口配置为虚拟机箱端口 (VCP)。

  • EX4300-48MP

  • EX4300-48MP-S

18.4R1

注意:

从Junos OS版本19.3R1,您可以在上行链路模块中安装两个 100 千兆位以太网 QSFP28 收发器。在Junos OS到18.4R1版本Junos OS,19.2R1链路模块仅支持一个 100 千兆位以太网收发器。如果将上行链路模块上的两个端口配置为以 100-Gbps 速度运行,交换机上的四个 QSFP+ 端口将禁用。

4 端口 1 千兆位以太网/ 10 千兆位以太网 SFP+ 上行链路模块(型号 :EX-UM-4SFPP-MR)

您可以在此上行链路模块的四个端口中安装四个 SFP 收发器、四个 SFP+ 收发器或 SFP 和 SFP+ 收发器组合。

注意:

不能将 EX4300-48MP 和 EX4300-48MP-S 交换机中的上行链路模块上的端口配置为 虚拟机箱 端口 (VCP)。

  • EX4300-48MP

  • EX4300-48MP-S

18.2R1

注意:

从版本Junos OS开始19.1R1,您可以在上行链路模块中安装 SFP 收发器。在Junos OS到18.2R1版本Junos OS中,18.4R1链路模块仅支持 SFP+ 收发器。

有关上行链路模块的信息,请参阅 交换机中的上行EX4300模块

虚拟机箱

您可将最多 10 个交换机EX4300互连,以形成一个虚拟机箱。您可将这些互连交换机作为具有单个 IP 地址的单个逻辑设备来操作。

您可以使用以下端口在交换机EX4300交换机虚拟机箱:

  • 对于 24 端口和 48 端口 EX4300 交换机(EX4300-48MP 和 EX4300-48MP-S 交换机除外:

    • 配置为 VCP 的 QSFP+ 端口

    • 配置为 VCP 的 SFP+ 上行链路模块端口

  • 对于 32 端口EX4300交换机:

    • 配置为 VCP 的 QSFP+ 端口(内置)或 QSFP+ 上行链路模块端口

    • 配置为 VCP 的 SFP+ 上行链路模块端口

    注意:

    32 端口交换机上的四个内置 SFP+ 端口EX4300不能配置为 VCP。

  • 对于 EX4300-48MP 和 EX4300-48MP-S 交换机:

    • QSFP+ 端口

    默认情况下,内置的 QSFP+ 端口是专用 VCP。在 48 端口 EX4300 交换机(EX4300-48MP 和 EX4300-48MP-S 交换机除外)中,QSFP+ 端口用作网络端口或 VCP。您也可使用 SFP+ 上行链路模块端口跨多个接线虚拟机箱 VCF 连接 VCF 的成员,请将这些端口配置为 VCP。

    在 EX4300-48MP 和 EX4300-48MP-S 交换机中,只能将内置 QSFP+ 端口用作 VCP,以在交换机虚拟机箱。不能将 EX4300-48MP 和 EX4300-48MP-S 交换机中的上行链路模块上的端口配置为虚拟机箱端口 (VCP)。不能将内置的 QSFP+ 端口配置为网络端口。

    注意:

    EX4300-48MP 交换机可以是与其他 EX4300 虚拟机箱 交换机EX4300的一部分。如果要创建包含 EX4300-48MP 交换机和其他 EX4300 交换机的 虚拟机箱,则必须将其连接到 虚拟机箱 配置中其他 EX4300 交换机上的 40-Gbps 端口。在虚拟机箱包含 EX4300-48MP 交换机的路由器配置中,EX4300交换机只能以线卡角色配置。

有关该系列虚拟机箱,请参阅 了解 EX 系列 虚拟机箱。有关 VF 详细信息,请参阅 虚拟机箱交换矩阵 概述

电源

EX4300交换机(EX4300-48MP 和 EX4300-48MP-S 交换机除外)支持不同空气流通方向的 AC 或 DC 电源。EX4300-48MP 和 EX4300-48MP-S 交换机仅支持具有由前至后气流的交流电源。交换机的电源EX4300完全冗余,负载分担,是可热插入、可热插入的冗余 FRU。除 EX4300-24T-S、EX4300-24P-S、EX4300-32F-S、EX4300-48T-S、EX4300-48P-S 和 EX4300-48MP-S 交换机外,所有 EX4300 交换机型号均预装在交换机后面板上。EX4300-24T-S、EX4300-24P-S、EX4300-32F-S、EX4300-48T-S、EX4300-48P-S 和 EX4300-48MP-S 交换机未随附预装的电源;必须单独订购电源。

每个电源在电源面板上都有一个标签 —AIR IN (AFI) AIR OUT (AFO)-用于指示空气流通方向。 AIR IN (AFI) 标签指示从后至前的气流,而 AIR OUT (AFO) 标签指示由前至后的空气流通。

表 7 列出了交换机中使用的 AC 和 DC EX4300及其中的空气流通方向。

表 7:路由器电源中的空气EX4300方向

电源额定值

电源上的标签

空气流通方向

350 W 交流

空气 IN (AFI)

从后至前 — 即,为冷却机箱而进气的进气通过机箱后面板上的通风口,热气通过机箱前面板上的通风口排出。

350 W 交流

空气出 (AFO)

由前至后 —即,通过机箱前面板上的通风口进入机箱,热气通过机箱后面板上的通风口排出。

550 W 直流电

AIR IN (AFI)

从后至前 — 即,为冷却机箱而进气通过机箱后面板上的通风口,热气通过机箱前面板上的通风口排出。

550 W 直流

空气出 (AFO)

由前到后 —即,通过机箱前面板上的通风口来冷却机箱,热气通过机箱后面板上的通风口排出。

715 W 交流

空气出 (AFO)

由前至后 —即,通过机箱前面板上的通风口进入机箱,热气通过机箱后面板上的通风口排出。

1100 W 交流

空气出 (AFO)

由前到后 —即,通过机箱前面板上的通风口来冷却机箱,热气通过机箱后面板上的通风口排出。

1400 W 交流

注意:

只有 EX4300-48MP 和 EX4300-48MP-S 交换机支持 1400 W AC 电源。

空气出 (AFO)

由前至后 —即,通过机箱前面板上的通风口进入机箱,热气通过机箱后面板上的通风口排出。

有关详细信息,请参阅交换机中的冷却系统和EX4300 。

谨慎:

不要:

  • 在同一机箱中安装 AC 和 DC 电源。

  • 在同一机箱中不同空气流通标签(AIR IN (AFI)AIR OUT (AFO))的电源。

  • 在同一机箱中空气流通标签 (AIR IN (AFI)AIR OUT (AFO)各不相同的风扇模块。

  • 在同一机箱中具有不同空气流通标签 (AIR IN (AFI)AIR OUT (AFO)的电源和风扇模块。

风扇模块

在EX4300交换机中,风扇模块是可热插入、可热插入的现场可更换单元 (FRU)。

所有 EX4300 交换机型号(EX4300-24T-S、EX4300-24P-S、EX4300-32F-S、EX4300-48T-S、EX4300-48P-S 和 EX4300-48MP-S 交换机除外)均预装在交换机后面板上。EX4300-24T-S、EX4300-24P-S、EX4300-32F-S、EX4300-48T-S、EX4300-48P-S 和 EX4300-48MP-S 交换机未预安装风扇模块;必须单独订购风扇模块。

风扇模块包括空气流通方向不同的两种型号 — 从后至前的气流(由标记为 AIR IN (AFI)和"由前至后"的气流指示,标记为AIR OUT (AFO)。请参阅交换机中的冷却系统和EX4300 。

谨慎:

不要混用:

  • 在同一机箱中空气流通标签 (AIR IN (AFI)AIR OUT (AFO)各不相同的风扇模块。

  • 在同一机箱中不同空气流通标签 (AIR IN (AFI)AIR OUT (AFO)的电源。

  • 在同一机箱中具有不同空气流通标签(AIR IN (AFI)AIR OUT (AFO))的风扇模块和电源。

  • 在同一机箱中安装 AC 和 DC 电源。

EX4300交换机组件

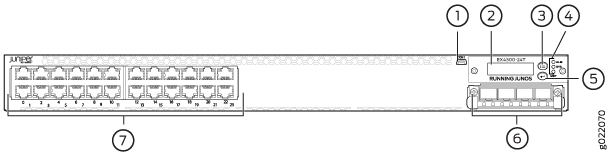

图 9 显示了 24 端口交换机的前面板EX4300(已安装 SFP+ 上行链路模块)。

图 9:24端口交换机前面板EX4300组件 Components on the Front Panel of a 24-Port EX4300 Switch
1
Mini-USB 控制台端口
5
LCD 面板 Enter 按钮
2
LCD 面板
6
SFP+ 上行链路模块(可选)
3
LCD 面板 Menu 按钮
7
网络端口
4
机箱状态 LED

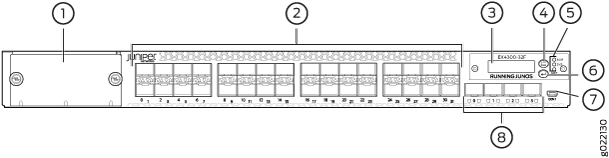

图 10 显示了 32 端口交换机前面板EX4300组件。

图 10:32端口交换机前面板EX4300组件 Components on the Front Panel of a 32-Port EX4300 Switch
1
上行链路模块插槽的覆盖面板
5
机箱状态 LED
2
SFP 网络端口
6
LCD 面板 Enter 按钮
3
LCD 面板
7
Mini-USB 控制台端口
4
LCD 面板 Menu 按钮
8
SFP+ 上行链路端口

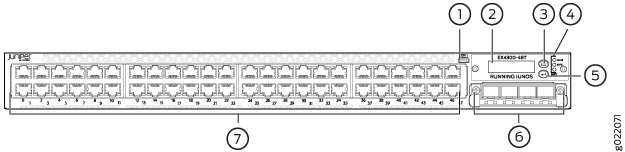

图 11 显示了 48 端口 EX4300 交换机(不包括 EX4300-48MP 和 EX4300-48MP-S 交换机)的前面板组件(已安装 SFP+ 上行链路模块)。

图 11:48端口 EX4300 交换机(EX4300-48MP 和 EX4300-48MP-S交换机除外)的前面板组件 Components on the Front Panel of 48-Port EX4300 Switches Except EX4300-48MP and EX4300-48MP-S Switches
1
Mini-USB 控制台端口
5
LCD 面板 Enter 按钮
2
LCD 面板
6
SFP+ 上行链路模块(可选)
3
LCD 面板 Menu 按钮
7
网络端口
4
机箱状态 LED


图 12 显示了 EX4300-48MP 和 EX4300-48MP-S 交换机的前面板(已安装 4 端口 1 千兆位以太网 SFP/10 千兆位以太网 SFP+ 上行链路模块)的组件。

图 12:EX4300-48MP和 EX4300-48MP-S 交换机前面板上的组件 Components on the Front Panel of EX4300-48MP and EX4300-48MP-S Switches
1
QR 代码
5
出厂重置/模式按钮
2
Mini-USB 控制台端口
6
4 端口 1 千兆位以太网 SFP/10 千兆位以太网 SFP+ 上行链路模块(可选)
3
机箱状态 LED
7
100/1000/2500/5000/10000 以太网网络端口
4
端口状态模式 LED
8
10/100/1000BASE-T 以太网端口

图 13 显示了 24 端口和 48 端口 EX4300 交换机(EX4300-48MP 和 EX4300-48MP-S 交换机(安装了两个 AC 电源和两个风扇模块)后面板上的组件。

图 13:24端口和 48 端口 EX4300 交换机(EX4300-48MP 和 EX4300-48MP-S交换机除外)后面板上的组件 Components on the Rear Panel of a 24-Port and 48-Port EX4300 Switch Except EX4300-48MP and EX4300-48MP-S Switches
1
管理端口
8
插槽 1 中的 AC 电源
2
ESD 点
9
电源插槽编号
3
插槽 0 中的风扇模块
10
风扇模块插槽编号和 LED
4
序列号标签
11
QSFP+ 端口 LED
5
QSFP+ 端口
12
USB 端口
6
插槽 1 中的风扇模块
13
控制台端口
7
插槽 0 中的 AC 电源

注意:

DC 电源安装在使用 DC 电源的型号中的电源插槽中。

图 14 显示了 32 端口交换机后面板EX4300组件(已安装两个 AC 电源和两个风扇模块)。

图 14:32端口交换机后面板EX4300组件 Components on the Rear Panel of a 32-Port EX4300 Switch
1
插槽 0 和插槽 1 中的 AC 电源
7
USB 端口
2
QSFP+ 端口
8
风扇模块插槽编号和 LED
3
插槽 0 和插槽 1 中的风扇模块
9
QSFP+ 端口 LED
4
ESD 点
10
序列号标签
5
管理端口
11
电源插槽编号
6
控制台端口

注意:

DC 电源安装在使用 DC 电源的型号中的电源插槽中。

图 15 显示了 EX4300-48MP 和 EX4300-48MP-S 交换机(安装了一个 AC 电源和两个风扇模块)后面板上的组件。

图 15:EX4300-48MP和 EX4300-48MP-S交换机后面板上的组件 Components on the Rear Panel of EX4300-48MP and EX4300-48MP-S Switches
1
管理端口
7
AC 电源的空插槽
2
ESD 点
8
QSFP+ 端口(专用虚拟机箱端口)
3
风扇模块
9
控制台端口
4
序列号标签
10
复位按钮
5
CLEI 代码标签
11
USB 端口
6
插槽 0 中的 AC 电源

注意:

保护性接地端子位于机箱左侧。请参阅 将 EX 系列交换机接地

EX4300交换机型号

该EX4300交换机可具有 24、32 或 48 个端口,带或不带 以太网供电 (PoE+) 功能。EX4300交换机型号,支持 AC 和 DC 电源。EX4300-24P、EX4300-24P-S、EX4300-48P 和 EX4300-48P-S 提供PoE+。EX4300-48MP 和 EX4300-48MP-S 提供PoE++ 。 表 8 列出了随交换机型号EX4300组件。

表 8: EX4300型号、发货组件和支持Junos OS版本

型号

内置端口

支持 PoE端口数

风扇模块和空气流通

默认装运的电源

支持的上行链路模块

第一Junos OS版本

EX4300-24T

24 个 10/100/1000BASE-T 以太网端口和 4 个 40 千兆位以太网 QSFP+ 端口

0

两个风扇模块;每个都带有 AIR OUT (AFO) 标签。

带有 AIR OUT (AFO) 标签的 350 W AC 电源。

4 端口 1 千兆位以太网/ 10 千兆位以太网 SFP+ 上行链路模块(型号:EX-UM-4X4SFP)

13.2X50-D10

EX4300-24T-S

24 个 10/100/1000BASE-T 以太网端口和 4 个 40 千兆位以太网 QSFP+ 端口

0

此型号的风扇模块默认未附带;您必须订购两个单独标记为 AIR OUT (AFO)AIR IN (AFI) 的风扇模块。

此型号的电源默认未随附;但是您必须单独订购 AC 电源或 DC 电源。

4 端口 1 千兆位以太网/ 10 千兆位以太网 SFP+ 上行链路模块(型号:EX-UM-4X4SFP)

13.2X51- D26

EX4300-24P

24 个 10/100/1000BASE-T 以太网端口和 4 个 40 千兆位以太网 QSFP+ 端口

24

两个风扇模块;每个都带有 AIR OUT (AFO) 标签。

带有 AIR OUT (AFO) 标签的 715 W AC 电源。

4 端口 1 千兆位以太网/ 10 千兆位以太网 SFP+ 上行链路模块(型号 :EX-UM-4X4SFP)

13.2X50-D10

EX4300-24P-S

24 个 10/100/1000BASE-T 以太网端口和 4 个 40 千兆位以太网 QSFP+ 端口

24

此型号的风扇模块默认未附带;您必须订购两个单独标记为 AIR OUT (AFO)AIR IN (AFI) 的风扇模块。

此型号的电源默认未随附;但是您必须单独订购 AC 电源或 DC 电源。

4 端口 1 千兆位以太网/ 10 千兆位以太网 SFP+ 上行链路模块(型号:EX-UM-4X4SFP)

13.2X51- D26

EX4300-32F

32 个 1 千兆位以太网 SFP 网络端口、4 个 10-Giagbit 以太网 SFP+ 上行链路端口和 2 个 40 千兆位以太网 QSFP+ 端口

0

两个风扇模块;每个都带有 AIR OUT (AFO) 标签。

带有 AIR OUT (AFO) 标签的 350 W AC 电源。

2 端口 40 千兆位以太网 QSFP+ 上行链路模块(型号:EX-UM-2QSFP)和 8 端口 10 千兆位以太网 SFP+ 上行链路模块( 型号:EX-UM-8X8SFP)

13.2X51- D15

EX4300-32F-S

32 个 1 千兆位以太网 SFP 网络端口、4 个 10-Giagbit 以太网 SFP+ 上行链路端口和 2 个 40 千兆位以太网 QSFP+ 端口

0

此型号的风扇模块默认未附带;您必须订购两个单独标记为 AIR OUT (AFO)AIR IN (AFI) 的风扇模块。

此型号的电源默认未随附;但是您必须单独订购 AC 电源或 DC 电源。

2 端口 40 千兆位以太网 QSFP+ 上行链路模块(型号:EX-UM-2QSFP)和 8 端口 10 千兆位以太网 SFP+ 上行链路模块( 型号:EX-UM-8X8SFP)

13.2X51- D26

EX4300-32F-DC

32 个 1 千兆位以太网 SFP 网络端口、4 个 10-Giagbit 以太网 SFP+ 上行链路端口和 2 个 40 千兆位以太网 QSFP+ 端口

0

两个风扇模块;每个都带有 AIR OUT (AFO) 标签。

带有 AIR OUT (AFO) 标签的 550 W DC 电源。

2 端口 40 千兆位以太网 QSFP+ 上行链路模块(型号:EX-UM-2QSFP)和 8 端口 10 千兆位以太网 SFP+ 上行链路模块( 型号:EX-UM-8X8SFP)

13.2X51- D15

EX4300-48T

48 个 10/100/1000BASE-T 以太网端口和 4 个 40 千兆位以太网 QSFP+ 端口

0

两个风扇模块;每个都带有 AIR OUT (AFO) 标签。

带有 AIR OUT (AFO) 标签的 350 W AC 电源。

4 端口 10 千兆位以太网 SFP+ 上行链路模块(型号 :EX-UM-4X4SFP)

13.2X50-D10

EX4300-48T-S

48 个 10/100/1000BASE-T 以太网端口和 4 个 40 千兆位以太网 QSFP+ 端口

0

此型号的风扇模块默认未附带;您必须订购两个单独标记为 AIR OUT (AFO)AIR IN (AFI) 的风扇模块。

此型号的电源默认未随附;但是您必须单独订购 AC 电源或 DC 电源。

4 端口 10 千兆位以太网 SFP+ 上行链路模块(型号 :EX-UM-4X4SFP)

13.2X51- D26

EX4300-48T-AFI

48 个 10/100/1000BASE-T 以太网端口和 4 个 40 千兆位以太网 QSFP+ 端口

0

两个风扇模块;每个都带有 AIR IN (AFI) 标签。

带有 AIR IN (AFI) 标签的 350 W AC 电源。

4 端口 10 千兆位以太网 SFP+ 上行链路模块(型号 :EX-UM-4X4SFP)

13.2X50-D10

EX4300-48T-DC

48 个 10/100/1000BASE-T 以太网端口和 4 个 40 千兆位以太网 QSFP+ 端口

0

两个风扇模块;每个都带有 AIR OUT (AFO) 标签。

带有 AIR OUT (AFO) 标签的 550 W DC 电源。

4 端口 10 千兆位以太网 SFP+ 上行链路模块(型号 :EX-UM-4X4SFP)

13.2X50-D10

EX4300-48T-DC-AFI

48 个 10/100/1000BASE-T 以太网端口和 4 个 40 千兆位以太网 QSFP+ 端口

0

两个风扇模块;每个都带有 AIR IN (AFI) 标签。

带有 AIR IN (AFI) 标签的 550 W DC 电源。

4 端口 10 千兆位以太网 SFP+ 上行链路模块(型号 :EX-UM-4X4SFP)

13.2X50-D10

EX4300-48P

48 个 10/100/1000BASE-T 以太网端口和 4 个 40 千兆位以太网 QSFP+ 端口

48

两个风扇模块;每个都带有 AIR OUT (AFO) 标签。

一个 1100 W AC 电源,带有 AIR OUT (AFO) 标签。

4 端口 10 千兆位以太网 SFP+ 上行链路模块(型号 :EX-UM-4X4SFP)

13.2X50-D10

EX4300-48P-S

48 个 10/100/1000BASE-T 以太网端口和 4 个 40 千兆位以太网 QSFP+ 端口

48

此型号的风扇模块默认未附带;您必须订购两个单独标记为 AIR OUT (AFO)AIR IN (AFI) 的风扇模块。

此型号的电源默认未随附;但是您必须单独订购 AC 电源或 DC 电源。

4 端口 10 千兆位以太网 SFP+ 上行链路模块(型号 :EX-UM-4X4SFP)

13.2X51- D26

EX4300-48MP

24 个内置 10/100/1000BASE-T 以太网端口 ,24 个内置 100/1000/ 2500/5000/ 10000BASE-T 以太网端口,4 个内置 QSFP+ 端口,可存储 40 千兆位 QSFP+ 收发器

48

两个风扇模块;每个都带有 AIR OUT (AFO) 标签。

一个 1400 W AC 电源,带有 AIR OUT (AFO) 标签。

2 端口 40 千兆位以太网 QSFP+/ 100 千兆位以太网 QSFP28 上行链路模块(型号 :EX-UM-2QSFP-MR)或 4 端口 1 千兆位以太网 SFP/ 10 千兆位以太网 SFP+ 上行链路模块 (型号:EX-UM-4SFPP-MR)

注意:

该交换机支持 2 端口 40 千兆位以太网 QSFP+/ 100 千兆位以太网 QSFP28 上行链路模块(型号 :EX-UM-2QSFP-MR),从 Junos OS 版本开始18.4R1。从Junos OS版本19.3R1,您可以在上行链路模块中安装两个 100 千兆位以太网 QSFP28 收发器。在Junos OS到18.4R1以太网Junos OS,上行19.2R1模块仅支持一个 100 千兆位以太网收发器。如果将上行链路模块上的两个端口配置为以 100-Gbps 速度运行,交换机上的四个 QSFP+ 端口将禁用。

从 Junos OS 18.2R1 版本开始,该交换机支持 4 端口 1 千兆位以太网 SFP/ 10 千兆位以太网 SFP+ 上行链路模块(型号 :EX-UM-4SFPP-MR)。从版本Junos OS开始19.1R1,您可以在上行链路模块中安装 SFP 收发器。在Junos OS到18.2R1版本Junos OS中,18.4R1链路模块仅支持 SFP+ 收发器。

18.2R1

EX4300-48MP-S

24 个内置 10/100/1000BASE-T 以太网端口 ,24 个内置 100/1000/ 2500/5000/ 10000BASE-T 以太网端口,以及 4 个内置 QSFP+ 端口,可存储 40 千兆位 QSFP+ 收发器

48

此型号的风扇模块默认未附带;您必须单独订购两个标记为 AIR OUT (AFO) 的 风扇模块。

此型号的电源默认未随附;但是您必须单独订购 AC 电源。

2 端口 40 千兆位以太网 QSFP+/ 100 千兆位以太网 QSFP28 上行链路模块(型号 :EX-UM-2QSFP-MR)或 4 端口 1 千兆位以太网 SFP/ 10 千兆位以太网 SFP+ 上行链路模块 (型号:EX-UM-4SFPP-MR)

注意:

该交换机支持 2 端口 40 千兆位以太网 QSFP+/ 100 千兆位以太网 QSFP28 上行链路模块(型号 :EX-UM-2QSFP-MR),从 Junos OS 版本开始18.4R1。从Junos OS版本19.3R1,您可以在上行链路模块中安装两个 100 千兆位以太网 QSFP28 收发器。在Junos OS到18.4R1版本Junos OS,19.2R1链路模块仅支持一个 100 千兆位以太网收发器。如果将上行链路模块上的两个端口配置为以 100-Gbps 速度运行,交换机上的四个 QSFP+ 端口将禁用。

该交换机支持从 Junos OS 18.2R1 版本开始为 4 端口 1 千兆位以太网 SFP/ 10 千兆位以太网 SFP+ 上行链路模块(型号 :EX-UM-4SFPP-MR)。从Junos OS版本19.1R1,您可以在上行链路模块中安装 SFP 收发器。在Junos OS到18.2R1版本Junos OS,18.4R1链路模块仅支持 SFP+ 收发器。

18.2R1

注意:

上行链路模块和收发器并不存在发货配置。如果要为交换机购买任何此类组件、电源或风扇模块,必须单独订购。

识别EX4300交换机型号

目的

识别交换机的EX4300号。

行动

检查 CLI 命令 FRU Model Number 输出的 Routing Engine show chassis hardware extensive 部分中字段的值。

user@switch> show chassis hardware extensive

交换机的型号为以下型号之一:

  • EX4300-24T

  • EX4300-24P

  • EX4300-32F

  • EX4300-32F-DC

  • EX4300-48T

  • EX4300-48T-AFI

  • EX4300-48T-DC

  • EX4300-48T-DC-AFI

  • EX4300-48P

在示例输出中,交换机型号为 EX4300-48P

意义

在EX4300型号中:

  • 型号中的 24T、24P、32F、48T 和 48P 表示交换机上的网络端口类型:

    • 24T - 交换机具有 24 个 10/100/1000BASE-T 以太网端口。

    • 24P — 交换机具有 24 个 10/100/1000BASE-T 以太网端口,所有端口均支持 以太网供电 (PoE+)。

    • 32F - 交换机具有 32 个 1 千兆位 SFP 网络端口。

    • 48T - 交换机具有 48 个 10/100/1000BASE-T 以太网端口。

    • 48P — 交换机具有 48 个 10/100/1000BASE-T 以太网端口,所有端口均配备 PoE+。

  • AFI 表示交换机配有两个风扇模块和一个电源,每个模块带有一个 AIR IN (AFI) 标签。型号中没有 AFI 的交换机配有两个风扇模块和一个电源,每个模块带有一个 AIR OUT (AFO) 标签。

    风扇模块和电源上的标签指示它们安装在交换机中的机箱内的空气流通方向。 AIR IN (AFI) 标签表示从后至前的气流, 而 AIR OUT (AFO) 标签表示由前至后的空气流通。

  • 型号中的 DC 表示交换机型号使用 DC 电源工作。型号中没有 DC 的交换机使用 AC 电源运行。

EX4300交换机硬件CLI术语映射

本主题介绍交换机文档中使用的硬件EX4300以及该交换机文档中使用的相应Junos OS CLI。请参阅 表 9

表 9: CLI交换机文档中使用的术语EX4300对应术语

硬件项目(CLI)

说明(CLI)

价值

文档中的条目

其他信息

底盘

以下其中一项:

  • EX4300-24T

  • EX4300-24P

  • EX4300-32F

  • EX4300-48T

  • EX4300-48P

  • EX4300-48MP

交换机机箱

识别EX4300交换机型号

路由引擎 ( n

以下其中一项:

  • EX4300-24T

  • EX4300-24P

  • EX4300-32F

  • EX4300-48T

  • EX4300-48P

  • EX4300-48MP

n 是范围为 0 到 9 的一个值。

  • 在独立交换机上,默认值为 0。

  • 在虚拟机箱配置中,这些值对应于在主角色中配置的交换机的成员和交换机中的备份虚拟机箱。

路由引擎

FPC ( n

灵活 PIC 集中器 (FPC) 的缩写名称

以下其中一项:

  • EX4300-24T

  • EX4300-24P

  • EX4300-32F

  • EX4300-48T

  • EX4300-48P

  • EX4300-48MP

n 是范围为 0 到 9 的一个值。



了解接口命名约定

在独立交换机上,默认值为 0。

在这种情况下,FPC 指交换机本身。

在虚拟机箱配置中,这些值对应于交换机的已分配成员虚拟机箱。

在这种情况下,FPC 编号指的是分配给交换机的成员 ID。

PIC ( n

物理接口卡 (PIC) 的缩写名称

n 是范围为 0 到 2 的一个值。



了解接口命名约定

以下其中一项:

  • 24 个 10/100/1000BASE-T

  • 32x1G SFP

  • 48x 10/100/1000BASE-T

  • 24 个 10M/100M/1G Base-T 和 24 个 100M/1G/2.5G/5G/10G Base-T

PIC 0

  • 在 24 端口和 48 端口交换机中,PIC 0 表示编号为 0230至 47 的内置网络端口

  • 在 32 端口交换机中,PIC 0 表示内置网络端口,然后是 SFP+ 上行链路端口。网络端口标记为 031 ,SFP+ 上行链路端口标记为 03。在 CLI 输出中,网络端口编号为 0 到 31,而 SFP+ 上行链路端口编号为 32 到 35。

EX4300交换机硬件概述

  • 对于 24 端口和 48 端口交换机(EX4300-48MP 和 EX4300-48MP-S 交换机除外:4x40GE

  • 对于 32 端口交换机:2x40GE

  • 对于 EX4300-48MP 和 EX4300-48MP-S 交换机:4x40G QSFP+

PIC 1

内置 QSFP+ 端口

EX4300交换机硬件概述

  • 对于 24 端口和 48 端口交换机(EX4300-48MP 和 EX4300-48MP-S 交换机除外:

    4 个 1G/10G SFP/SFP+

  • 对于 32 端口交换机,以下其中一个:

    • 8x1G/10G SFP/SFP+

    • 2 个 40GE

  • 对于 EX4300-48MP 和 EX4300-48MP-S 交换机:4x10G SFP+

PIC 2

交换机中安装的上行链路模块

交换机中的上行EX4300模块

Xcvr ( n

收发器的名称缩写

n 是一个等于安装收发器端口的编号的值。

光纤收发器

可插拔收发器EX4300交换机

电源 ( n

以下其中一项:

  • JPSU-350-AC-AFO-A

  • JPSU-350-AC-AFI-A

  • JPSU-550-DC-AFO-A

  • JPSU-550-DC-AFI-A

  • JPSU-715-AC-AFO-A

  • JPSU-1100-AC-AFO-A

  • JPSU-1400W- AC-AFO

n 值为 0 或 1,对应于电源插槽编号。

AC 电源或 DC 电源

谨慎:

不要:

  • 在同一机箱中安装 AC 和 DC 电源。

  • 在同一机箱中不同空气流通标签(AIR IN (AFI)AIR OUT (AFO))的电源。

  • 在同一机箱中空气流通标签 (AIR IN (AFI)AIR OUT (AFO)各不相同的风扇模块。

  • 在同一机箱中具有不同空气流通标签 (AIR IN (AFI)AIR OUT (AFO)的电源和风扇模块。

风扇托盘

以下其中一项:

  • 风扇模块,空气流通 (AFI)

  • 风扇模块,空气流通 (AFO)

n 值为 0 或 1,对应于风扇模块插槽编号。

风扇模块

交换机中的冷却系统EX4300空气流通

谨慎:

不要:

  • 在同一机箱中空气流通标签 (AIR IN (AFI)AIR OUT (AFO)各不相同的风扇模块。

  • 在同一机箱中不同空气流通标签 (AIR IN (AFI)AIR OUT (AFO)的电源。

  • 在同一机箱中具有不同空气流通标签 (AIR IN (AFI)AIR OUT (AFO)的电源和风扇模块。

  • 在同一机箱中安装 AC 和 DC 电源。

机箱物理规格EX4300交换机

机箱EX4300为刚性金属板结构,用于安装所有交换机组件。 表 10 汇总了交换机机箱EX4300规格。

表 10:交换机机箱EX4300规格

描述

价值

机箱高度

1.72 英寸 (4.37 厘米)

机箱宽度

  • 17.36 英寸 (44.1 厘米)

  • 前置安装托架的外边缘将宽度延伸至 48.2 厘米(19 英寸)

机箱深度

  • EX4300 EX4300-32F 和 EX4300-48MP 交换机除外:

    • 未安装电源或上行链路模块:41.6 厘米(16.38 英寸)

    • 已安装电源:44.47 厘米(17.51 英寸)

    • 已安装电源和上行链路模块:45.73 厘米(18 英寸)

  • EX4300-32Fwitch:

    • 未安装电源或上行链路模块:45.4 厘米(17.87 英寸)

    • 已安装电源:19 英寸 (48.28 厘米)

    • 已安装电源和上行链路模块:49.07 厘米(19.31 英寸)

  • EX4300-48MP 交换机:

    • 未安装电源或上行链路模块:46.7 厘米(18.39 英寸)

    • 已安装电源:49.88 厘米(19.64 英寸)

    • 安装有电源和上行链路模块:20.06 英寸 (50.96 厘米)

重量

  • EX4300交换机(EX4300-48MP 交换机除外(未安装电源和风扇模块):13 lb (5.9 kg)

  • EX4300-48MP 交换机(未安装电源且未安装风扇模块):16.42 lb (7.45 kg)

  • 350 W 交流电源:2.4 lb (1.1 kg)

  • 550 W 直流电源:2.4 lb (1.1 kg)

  • 715 W 交流电源:2.4 lb (1.1 kg)

  • 1100 W 交流电源:2.4 lb (1.1 kg)

  • 1400 W 交流电源:3.06 lb (1.39 kg)

  • 32 端口 EX4300 交换机的 2 端口 40 千兆位以太网 QSFP+ 上行链路模块(型号:EX-UM-2QSFP):0.61 lb (0.28 kg)

  • 4 端口 1 千兆位以太网/10 千兆位以太网 SFP+ 上行链路模块(型号:EX-UM-4X4SFP),适用于 24 端口和 48 端口 EX4300 交换机,EX4300-48MP 和 EX4300-48MP-S 交换机除外:0.44 lb (0.2 kg)

  • 2 端口 40 千兆位以太网 QSFP+/100 千兆位以太网 QSFP28 上行链路模块(型号:EX-UM-2QSFP-MR),用于 EX4300-48MP 和 EX4300-48MP-S 交换机:0.57 lb (0.26 kg)

  • 4 端口 1 千兆位以太网 SFP/10 千兆位以太网 SFP+ 上行链路模块(型号:EX-UM-4SFPP-MR),用于 EX4300-48MP 和 EX4300-48MP-S 交换机:0.57 lb (0.26 kg)

  • 32 端口 EX4300 交换机的 8 端口 1 千兆位以太网/10 千兆位以太网 SFP+ 上行链路模块(型号:EX-UM-8X8SFP):0.74 lb (0.34 kg)

  • 风扇模块:0.33 lb (0.15 kg)

您可将EX4300安装在标准的 19 英寸两柱式或四柱式机架上。您也可将交换机安装到标准的 19 in. 密闭机柜中。

交换机中的现场可更换EX4300单元

现场可更换部件 (FRU) 是可在现场更换的组件。交换机中的 FRU EX4300可热卸下和热插入:无需关闭交换机电源,即可卸下和更换这些 FRU。以下交换机EX4300 FRU:

  • 电源

  • 风扇模块

  • 上行链路模块

  • 收发 器

注意:

以下交换机型号预安装一个电源(AC 或 DC)和两个风扇模块:

  • EX4300-24T

  • EX4300-24P

  • EX4300-32F

  • EX4300-32F-DC

  • EX4300-48T

  • EX4300-48T-AFI

  • EX4300-48P

  • EX4300-48T-DC

  • EX4300-48T-DC-AFI

以下交换机型号未预安装任何电源或风扇模块:

  • EX4300-24T-S

  • EX4300-24P-S

  • EX4300-48T-S

  • EX4300-48P-S

上行链路模块和收发器并不存在发货配置。如果要为交换机购买任何此类组件、电源或风扇模块,必须单独订购。

注意:

如果您与 J-Care 瞻博网络,请在联系中心注册硬件组件的任何添加、更改或 https://www.juniper.net/customers/support/tools/updateinstallbase/。否则可能会导致在您需要更换部件时出现明显的延迟。如果您使用相同类型的组件更换现有组件,则此点不适用。
