拆卸和安装路由和控制板

处理和存储路由和控制板

保持路由和控制板

适当注意您握持路由和控制板 （RCB） 的方式。RCB 水平安装，当它们不在机箱中时，最好将它们固定在设备的侧面。

要正确处理和存储 RCB：

  1. 调整 RCB 的方向，使面板朝向您。
  2. 将设备滑出机箱时，牢牢抓住设备的每一侧。
  3. 携带设备时注意不要撞击任何物体。
    注意：

    切勿握住 RCB 的连接器边缘。连接器很脆弱，如果连接器损坏，RCB 将无法正确就位。
  4. 如果您必须将 RCB 放在边缘上，请在边缘和表面之间放置一个垫子。
    注意：

    请勿将 RCB 堆叠在一起或堆叠在任何其他组件之上。
  5. 将每个 RCB 放入单独的防静电袋中，或单独放在放置在平坦、稳定表面上的防静电垫上。

存储路由和控制板

您必须将 RCB 水平存放在机箱或备用运输集装箱中，金属板面朝下。请勿将这些单元堆叠在一起或堆叠在任何其他组件之上。将每个单元分别放入防静电袋中或放置在平坦、稳定表面上的防静电垫上。

注意：

由于这些设备很重，而且防静电袋很易碎，因此最好由两个人完成将线卡插入袋中。

要将 RCB 插入静电袋中：

  1. 水平握住设备，面板朝向您。
  2. 让第二个人将防静电袋的开口滑过连接器边缘，然后拉动袋子盖住设备。

如果您必须自己将 RCB 插入袋子中：

  1. 将设备水平放在防静电垫上，防静电垫位于平坦、稳定的表面上，金属板面朝下。

  2. 将面板朝向您的设备。

  3. 小心地将连接器边缘插入袋子的开口中，然后将袋子拉向您以盖住设备。

卸下路由和控制板

根据配置，MX10008 可以有一个或两个路由和控制板 （RCB）。RCB 可安装在机箱正面的两个顶部插槽中任一位置。

在冗余配置中，RCB 是一种可热拔除和可热插入的现场可更换部件 （FRU）。在基本配置中，您需要先安装第二个 RCB，然后才能移除出现故障的 RCB，以防止路由器关闭。在更换 RCB 之前，建议先使基本系统脱机。

卸下 RCB 之前，请确保您具备以下物品：

  • 静电放电 （ESD） 接地带

  • 防静电垫

  • 如果不更换 RCB，则为空插槽提供盖板。

注意：

在基本配置中，移除 RCB 会导致系统关闭。在冗余配置中，移除 RCB 会导致系统重新启动并启动新主数据库的选举过程。

要移除 RCB：

  1. 将防静电袋或防静电垫放在平坦、稳定的表面上。
  2. 使用以下 CLI 命令使 RCB 脱机。

    您可以使用 show chassis environment cb | match State CLI 命令验证 RCB 是否脱机。

  3. 将 ESD 带的一端缠绕在裸露的手腕上，然后将带的另一端连接到机箱上的 ESD 点（请参阅 图 1）。
    图 1：MX10008 正面的 ESD ESD Point on the Front of an MX10008 点
    1
    —

    ESD 点


  4. 同时逆时针旋转 RCB 手柄以卸下 RCB。
  5. 抓住手柄，将 RCB 滑出机箱大约一半（请参阅 图 3）。
    图 2：卸下 MX10008 上的 JNP10K-RE3 路由和控制板 Removing JNP10K-RE3 Routing and Control Board on MX10008
    图 3：卸下 MX10008 上的 JNP10K-RE1 路由和控制板 Juniper Networks MX10008 router showing installation or removal of a component with green arrows guiding latch handling.
  6. 抓住 RCB 的每一侧，将其完全滑出机箱。
  7. 将 RCB 放在防静电垫上。
  8. 如果现在不更换 RCB，请在空插槽中安装盖板。

安装路由和控制板

根据配置，MX10008 可以有一个或两个路由和控制板 （RCB）。RCB 可安装在机箱正面的两个顶部插槽中任一位置。

在冗余配置中，RCB 是一种可热拔除和可热插入的现场可更换部件 （FRU）。在基本配置中，您需要先安装第二个 RCB，然后才能移除出现故障的 RCB，以防止路由器关闭。

安装 RCB 之前，请确保已安装静电放电 （ESD） 接地带。

注意：如果计划重新插入路由和控制板，请等待至少 1 分钟或更长时间，然后将其重新插入机箱。

要安装 RCB，请执行以下作：

  1. 将 ESD 表带的一端缠绕在裸露的手腕上，然后将表带的另一端连接到 MX10008 正面的 ESD 点（请参阅 图 4）。
    图 4：MX10008 机箱正面 ESD Point for MX10008 Chassis Front的 ESD 点
    1
    —

    ESD 点


  2. 从可用的 RCB 插槽上卸下盖板（请参阅 图 5），或卸下出现故障的 RCB（请参阅卸下路由和控制板）。

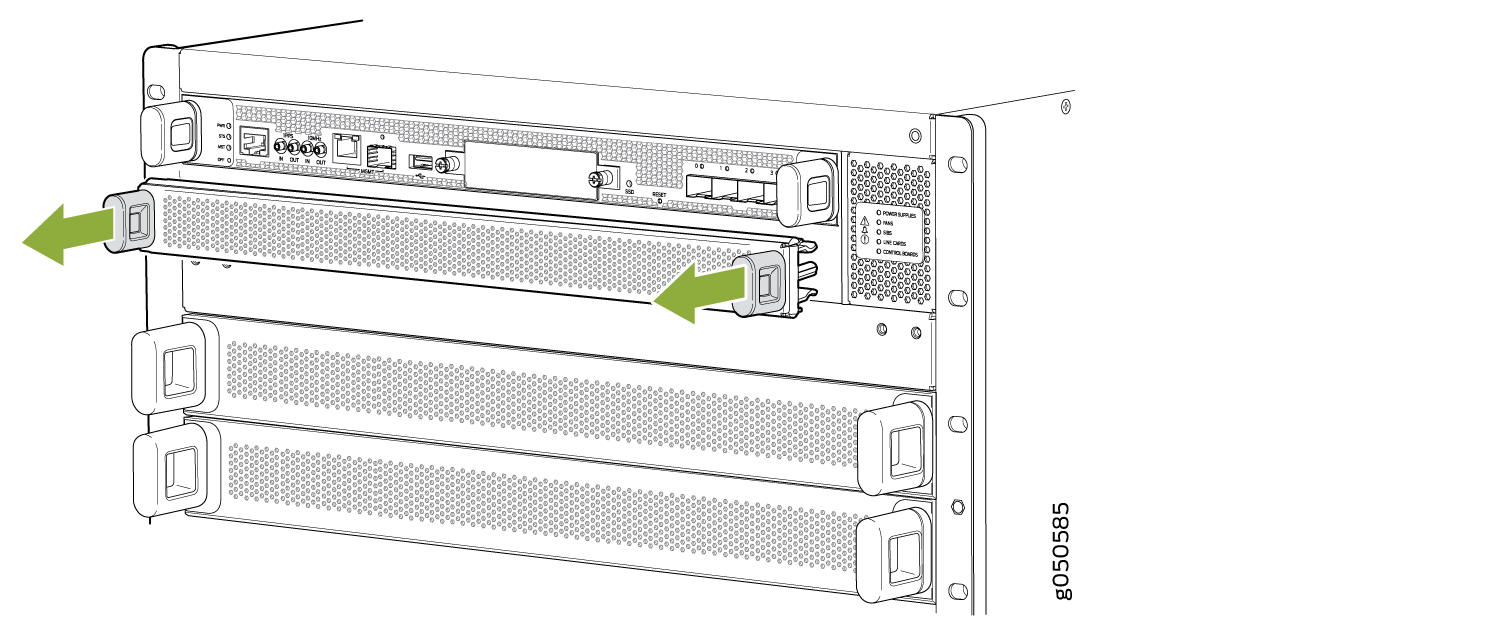

    图 5：卸下布线和控制板盖板 Removing a Routing and Control Board Cover Panel
  3. 从 静电袋中取出新的 RCB 并检查是否有损坏，然后再将其安装到机箱中。
  4. 将 RCB 的两侧提起，小心不要将连接器撞到任何物体上。
  5. 小心地将 RCB 的侧面与机箱内的导轨对齐。
  6. 将 RCB 滑入机箱，小心确保其正确对齐。
  7. 抓住两个手柄并同时顺时针旋转它们，直到 RCB 完全就位并且手柄垂直（参见 图 7）。

    RCB 在完全就位后开始上电序列。

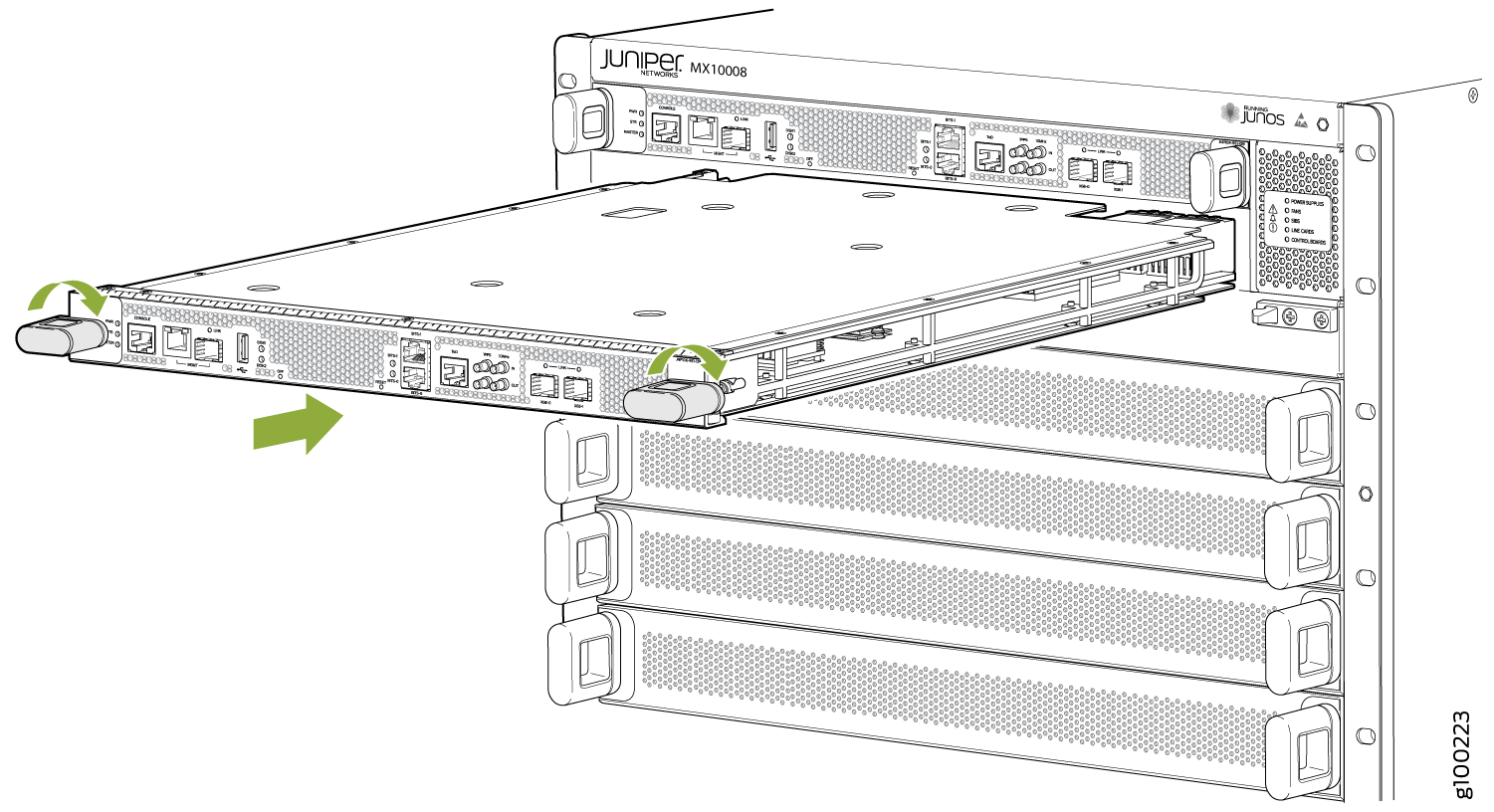

    图 6：在 MX10008 上安装 JNP10K-RE3 路由和控制板 Installing JNP10K-RE3 Routing and Control Board on MX10008
    图 7：在 MX10008 上安装 JNP10K-RE1 路由和控制板安装 Line card being inserted or removed from a Juniper Networks MX10008 router chassis using green arrow-guided handles.
  8. 要验证 RCB 是否正常工作，请检查其面板上的 PWR LED 和状态面板上的 CONTROL BOARDS LED。安装 RCB 后不久，两个 LED 都会稳定亮起。如果 PWR LED 呈黄色闪烁，则可能是可用电量不足。确保您有足够的电力用于附加设备。

    您还可以使用 the show chassis environment cb 命令验证 RCB 是否联机。
