在逻辑接口上配置端口镜像
第 2 层端口镜像防火墙过滤器
本主题介绍以下信息:
第 2 层端口镜像防火墙过滤器概述
在 MX 系列路由器和 EX 系列交换机上,您可以配置防火墙过滤器 术语,以指定将第 2 层端口镜像应用于应用防火墙过滤器的接口上的所有数据包。
您可以将第 2 层端口镜像防火墙过滤器应用于输入或输出逻辑接口(包括聚合以太网逻辑接口)、转发或泛洪到 VLAN 的流量,或者转发或泛洪到 VPLS 路由实例的流量。
MX 系列路由器和 EX 系列交换机支持在第 2 层环境中对 VPLS(family ethernet-switching
或 family vpls
)流量和第 2 层 VPN 流量 family ccc
进行第 2 层端口镜像
在 防火墙过滤器 term
中,您可以通过以下任一方式在语句下 then
指定第 2 层端口镜像属性:
隐式引用对端口有效的第 2 层端口镜像属性。
显式引用第 2 层端口镜像的特定命名实例。
配置第 2 层端口镜像防火墙过滤器时,请勿包含基于路由源地址指定匹配条件的可选 from
语句。省略此语句,以便认为所有数据包都匹配,并且采用语句中then
指定的所有actions数据包action-modifiers。
如果要镜像所有传入数据包,则不得使用 from 语句;/*评论:如果对仅镜像数据包子集感兴趣,则可以使用 From 配置过滤器术语。
如果将集成路由和桥接 (IRB) 与 VLAN(或 VPLS 路由实例)相关联,并在 VLAN(或 VPLS 路由实例)中配置了具有或操作的port-mirror
port-mirror-instance
转发表过滤器,则 IRB 数据包将镜像为第 2 层数据包。您可以通过在 VLAN(或 VPLS 路由实例)中配置 no-irb-layer-2-copy 语句来禁用此行为。
有关如何配置第 2 层端口镜像防火墙过滤器的详细说明,请参阅 定义第 2 层端口镜像防火墙过滤器。
有关如何将第 2 层端口镜像防火墙过滤器与配置为提供商边缘 (PE) 路由器或 PE 交换机的 MX 路由器和 EX 系列交换机配合使用的详细信息,请参阅 了解 PE 路由器逻辑接口的第 2 层端口镜像。有关常规配置防火墙过滤器(包括在第 3 层环境中)的详细信息,请参阅路由策略、防火墙过滤器和流量监管器用户指南。
镜像在逻辑接口上接收或发送的数据包
要镜像 逻辑接口上接收或发送的第 2 层流量,请将端口镜像防火墙过滤器应用于接口的输入或输出。
端口镜像防火墙过滤器也可以应用于聚合以太网逻辑接口。有关详细信息,请参阅 了解 PE 路由器聚合以太网接口的第 2 层端口镜像。
如果在逻辑接口的输入和输出端同时应用了端口镜像防火墙过滤器,则会镜像每个数据包的两个副本。为防止路由器或交换机将重复数据包转发至同一目标,您可以在第 2 层数据包地址族的全局实例中为第 2 层端口镜像启用“镜像一次”选项。
转发或泛洪到 VLAN 的数据包的镜像
要镜像转发到 VLAN 或泛洪到 VLAN 的第 2 层流量,请将端口镜像防火墙过滤器应用于转发表或泛洪表的输入。为 VLAN 转发表或泛洪表接收的、与过滤条件匹配的任何数据包都将被镜像。
有关 VLAN 的详细信息,请参阅 了解第 2 层桥接域 。有关 VLAN 中的泛洪行为的信息,请参阅 了解桥接域的第 2 层学习和转发 。
在一个 VLAN 下的任何接口上配置端口镜像时,镜像数据包可以移动到位于不同 VLAN 上的外部分析器。
转发或泛洪到 VPLS 路由实例的数据包的镜像
要镜像转发到 VPLS 路由实例或泛洪到 VPLS 路由实例的第 2 层流量,请将端口镜像防火墙过滤器应用于转发表或泛洪表的输入。为 VPLS 路由实例转发或泛洪表接收的、与筛选条件匹配的任何数据包都将被镜像。
有关 VPLS 路由实例的更多信息,请参阅 配置 VPLS 路由实例 和为 桥接域和 VPLS 路由实例配置 VLAN 标识符。有关 VPLS 中的泛洪行为的信息,请参阅 适用于路由设备的 Junos OS VPN 库。
定义第 2 层端口镜像防火墙过滤器
对于虚拟专用 LAN 服务 (VPLS) 流量(family ethernet-switching
或 family vpls
),以及仅适用于 MX 系列路由器和 EX 系列交换机上的第 2 层 VPN ccc
,您可以定义一个防火墙过滤器,将第 2 层端口镜像指定为数据包与防火墙过滤器术语中配置的条件匹配时要执行的操作。
您可以通过以下方式使用第 2 层端口镜像防火墙过滤器:
镜像在逻辑接口上接收或发送的数据包。
镜像转发或泛洪到 VLAN 的数据包。
镜像转发或泛洪到 VPLS 路由实例的数据包。
将仅将隧道接口输入数据包镜像到多个目标。
有关可在 MX 系列路由器和 EX 系列交换机上配置的三种第 2 层端口镜像类型的摘要,请参阅 第 2 层端口镜像类型的应用。
要使用第 2 层端口镜像操作定义防火墙过滤器,请执行以下操作:
为端口镜像配置与协议无关的防火墙过滤器
在带有 MPC 的 MX 系列路由器上,您可以配置防火墙过滤器,以便在全局级别和实例级别镜像第 2 层和第 3 层数据包。在入口或出口处配置端口镜像时,将复制进入或退出接口的数据包,并将副本发送到本地接口进行本地监控。
从 Junos OS 13.3R6 版开始,只有 MPC 接口支持 family any
执行端口镜像。DPC 接口不支持 family any
。
通常,防火墙过滤器的配置使其根据接口上配置的家族镜像第 2 层或第 3 层数据包。但是,在使用集成路由和桥接 (IRB) 接口的情况下,不会完全镜像第 2 层数据包,因为 IRB 接口配置为仅镜像第 3 层数据包。在此类接口上,您可以在该系列 any 中配置防火墙过滤器和端口镜像参数,以确保数据包完全镜像,无论它是第 2 层还是第 3 层数据包。
对于实例上的端口镜像,您可以为同一实例配置一个或多个族,例如 inet、 inet6、 ccc和 vpls 。
在第 2 层端口镜像的情况下,VLAN 标记、MPLS 报头将被保留,并且可以在出口处的镜像副本中看到。
对于 VLAN 规范化,将在入口处看到镜像数据包规范化之前的信息。同样,在出口处,可以看到镜像数据包的规范化后的信息。
在开始配置端口镜像之前,必须配置有效的物理接口。
要为端口镜像配置与协议无关的防火墙过滤器,请执行以下操作:
示例:使用防火墙过滤器镜像员工 Web 流量
要求
此示例使用以下硬件和软件组件:
一台交换机
Junos 14.1X53-D20
概述

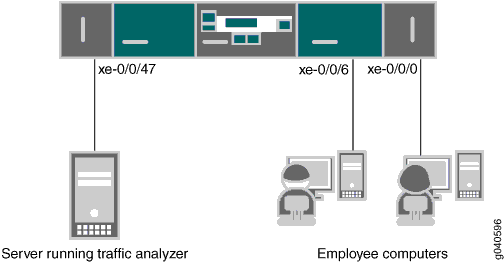

在此示例中, xe-0/0/0
并 xe-0/0/6
用作员工计算机的连接。接口 xe-0/0/47
连接到运行分析器应用程序的设备。
通常希望仅镜像某些流量,而不是镜像所有流量。这是对带宽和硬件的更有效使用,由于这些资产的限制,这可能是必要的。此示例仅镜像从员工计算机发送到 Web 的流量。
配置
若要指定将镜像的唯一流量是员工发送到 Web 的流量,请执行本节中介绍的任务。要选择此流量进行镜像,请使用防火墙过滤器指定此流量并将其定向到端口镜像实例。
程序
CLI 快速配置
要快速配置来自员工计算机的发往 Web 的流量的本地端口镜像,请复制以下命令并将其粘贴到交换机终端窗口中:
[edit] set forwarding-options port-mirroring family inet output interface xe-0/0/47.0 next-hop 192.0.2.100/24 set firewall family inet filter watch-employee term employee-to-corp from destination-address 192.0.2.16/24 set firewall family inet filter watch-employee term employee-to-corp from source-address 192.0.2.16/24 set firewall family inet filter watch-employee term employee-to-corp then accept set firewall family inet filter watch-employee term employee-to-web from destination-port 80 set firewall family inet filter watch-employee term employee-to-web then port-mirror set interfaces xe-0/0/0 unit 0 family address 192.0.1.1/24 set interfaces xe-0/0/6 unit 0 family address 192.0.1.2/24 set interfaces xe-0/0/47 unit 0 family address 192.0.1.3/24 set interfaces xe-0/0/0 unit 0 family inet filter input watch-employee set interfaces xe-0/0/6 unit 0 family inet filter input watch-employee
分步过程
要配置来自连接到员工计算机的两个端口的员工到 Web 流量的本地端口镜像,请执行以下操作:
将端口镜像实例(包括输出接口和运行分析器应用程序的设备的 IP 地址)配置为下一跃点。(仅配置输出 — 输入来自过滤器。还必须指定镜像用于 IPv4 流量 (
family inet
)。[edit forwarding-options] user@switch# set forwarding-options port-mirroring family inet output interface xe-0/0/47.0 next-hop 192.0.2.100/28
配置一个名为
watch-employee
的 IPv4 (family inet
) 防火墙过滤器,该过滤器包含一个术语,用于匹配发送到 Web 的流量并将其发送到端口镜像实例。传入和传出公司子网(目标192.0.nn.nn/24
或源地址)的流量不需要复制,因此请先创建另一个术语,以便在流量到达将 Web 流量发送到实例的术语之前接受该流量:[edit firewall family inet] er@switch# set filter watch-employee term employee-to-corp from destination-address 192.0.nn.nn/24 user@switch# set filter watch-employee term employee-to-corp from source-address 192.0.nn.nn/24 user@switch# set filter watch-employee term employee-to-corp then accept user@switch# set filter watch-employee term employee-to-web from destination-port 80 user@switch# set filter watch-employee term employee-to-web then port-mirror
配置连接到员工计算机和分析器设备的 IPv4 接口的地址:
[edit interfaces] user@switch# set xe-0/0/0 unit 0 family inet address 192.0.1.1/24 user@switch# set xe-0/0/6 unit 0 family inet address 192.0.1.2/24 user@switch# set interfaces xe-0/0/47 unit 0 family address 192.0.1.3/24
将防火墙过滤器作为入口过滤器应用于相应的接口:
[edit interfaces] user@switch# set xe-0/0/0 unit 0 family inet filter input watch-employee user@switch# set xe-0/0/6 unit 0 family inet filter input watch-employee
结果
检查配置结果:
[edit] user@switch# show forwarding-options { port-mirroring { employee-web-monitor { output { ip-address 192.0.2.100.0; } } } } } } ... firewall family inet { filter watch-employee { term employee-to-corp { from { destination-address 192.0.2.16/24; source-address 192.0.2.16/24; } then accept { } term employee-to-web { from { destination-port 80; } then port-mirror; } } } ... interfaces { xe-0/0/0 { unit 0 { family inet { filter { input watch-employee; } } } } xe-0/0/6 { family inet { filter { input watch-employee; } } } }
验证
验证是否已正确创建分析器
目的
验证是否已使用适当的输入接口和输出接口在交换机上创建分析器。
操作
可以使用命令验证 show forwarding-options port-mirroring
端口镜像分析器是否已按预期配置。
user@switch> show forwarding-options port-mirroring Instance Name: &global_instance Instance Id: 1 Input parameters: Rate : 1 Run-length : 0 Maximum-packet-length : 0 Output parameters: Family State Destination Next-hop inet up xe-0/0/47.0 192.0.2.100
意义
此输出显示端口镜像实例的比率为 1(镜像每个数据包,默认设置)和被镜像的原始数据包的最大大小(0
表示整个数据包)。如果输出接口的状态为关闭或未配置输出接口,则状态值将为 down
,并且不会对实例进行编程以进行镜像。
PE 路由器或 PE 交换机逻辑接口的第 2 层端口镜像
对于在服务提供商网络面向客户的边缘上配置为提供商边缘 (PE) 设备的路由器或交换机,您可以在以下入口点和出口点应用第 2 层端口镜像 防火墙过滤器 ,以镜像路由器或交换机与客户边缘 (CE) 设备(通常也是路由器和以太网交换机)之间的流量。
表 1 介绍了将第 2 层端口镜像防火墙过滤器应用于配置为 PE 设备的路由器或交换机的方法。
应用点 |
镜像的范围 |
笔记 |
配置详细信息 |
---|---|---|---|
面向客户的入口逻辑接口 |
源自服务提供商客户网络的数据包,首先发送到 CE 设备,然后在 PE 设备旁边发送。 |
您还可以为 VPLS 路由实例配置 CE 设备和 PE 设备之间的聚合以太网接口。流量在聚合接口中的所有链路之间进行负载平衡。 聚合以太网接口上接收的流量根据对目标 MAC (DMAC) 地址的查找,通过不同的接口进行转发:
|
请参阅 将第 2 层端口镜像应用于逻辑接口。 有关 VPLS 路由实例的更多信息,请参阅 配置 VPLS 路由实例 和为 桥接域和 VPLS 路由实例配置 VLAN 标识符。 |
面向客户的出口逻辑接口 |
由 PE 设备转发到另一台 PE 设备的单播数据包。 NOTE:如果将端口镜像过滤器应用于 逻辑接口的输出,则只会镜像单播数据包。要镜像组播、未知单播和广播数据包,请将过滤器应用于 VLAN 或 VPLS 路由实例泛洪表的输入。 |
请参阅 将第 2 层端口镜像应用于逻辑接口。 |
|
VLAN 转发表或泛洪表的输入 |
转发从客户边缘设备发送到 VLAN 的流量或泛洪流量。 |
转发和泛洪流量通常由广播数据包、组播数据包、目标 MAC 地址未知的单播数据包或 DMAC 路由表中具有 MAC 条目的数据包组成。 |
请参阅 将第 2 层端口镜像应用于转发或泛洪到网桥域的流量。有关 VPLS 中的泛洪行为的信息,请参阅 适用于路由设备的 Junos OS VPN 库。 |
VPLS 路由实例转发表或泛洪表的输入 |
转发从 CE 设备发送到 VPLS 路由实例的流量或泛洪流量。 |
请参阅 将第 2 层端口镜像应用于转发或泛洪到 VPLS 路由实例的流量。有关 VPLS 中的泛洪行为的信息,请参阅 适用于路由设备的 Junos OS VPN 库。 |
PE 路由器或 PE 交换机聚合以太网接口的第 2 层端口镜像
聚合以太网接口是一种虚拟聚合链路,由一组速度相同且在全双工链路连接模式下运行的物理接口组成。您可以为 VPLS 路由实例配置 CE 设备和 PE 设备之间的聚合以太网接口。流量在聚合接口中的所有链路之间进行负载平衡。如果聚合接口中的一个或多个链路发生故障,流量将切换到其余链路。
您可以将第 2 层端口镜像 防火墙过滤器 应用于聚合以太网接口,以便在父接口上配置 端口镜像 。但是,如果任何子接口绑定到不同的第 2 层端口镜像实例,则在子接口接收的数据包将镜像到其各自端口镜像实例指定的目标。因此,多个子接口可以将数据包镜像到多个目标。
例如,假设父聚合以太网接口实例 ae0
有两个子接口:
xe-2/0/0
xe-3/1/2
假设 上的 ae0
这些子接口绑定到两个不同的第 2 层端口镜像实例:
pm_instance_A
— 第 2 层端口镜像的命名实例,绑定到子接口xe-2/0/0
。pm_instance_B
— 第 2 层端口镜像的命名实例,绑定到子接口xe-3/1/2
。
现在假设您将第 2 层端口镜像防火墙过滤器应用于发送ae0.0
的第 2 层流量(聚合以太网接口实例0
上的逻辑单元0
)。这将启用 上的ae0.0
端口镜像,这将对指定了第 2 层端口镜像属性的子接口上接收的流量的处理产生以下影响:
上
xe-2/0/0
接收到的数据包将镜像到端口镜像实例pm_instance_A
中配置的输出接口。上
xe-3/1/2.0
接收到的数据包将镜像到端口镜像实例pm_instance_B
中配置的输出接口。
由于和可以指定不同的数据包选择属性或镜像目标属性,因此pm_instance_A
在和pm_instance_B
xe-3/1/2.0
上xe-2/0/0
接收的数据包可以将不同的数据包镜像到不同的目的地。
将第 2 层端口镜像应用于逻辑接口
您可以将第 2 层端口镜像防火墙过滤器应用于逻辑接口(包括聚合以太网逻辑接口)的输入或输出。仅镜像过滤器操作指定的地址类型系列的数据包。
在开始之前,请完成以下任务:
定义要应用于逻辑接口输入或逻辑接口输出的第 2 层端口镜像防火墙过滤器。有关详细信息,请参阅 定义第 2 层端口镜像防火墙过滤器。
注:此配置任务显示两个第 2 层端口镜像防火墙过滤器:一个过滤器应用于逻辑接口入口流量,另一个过滤器应用于逻辑接口出口流量。
要将第 2 层端口镜像防火墙过滤器应用于输入或输出逻辑接口,请执行以下操作:
通过聚合以太网使用多路复用逻辑接口将第 2 层端口镜像应用于家族 ccc 流量
本主题提供的指南和步骤可帮助您设置多路复用逻辑接口,从而节省 AE 捆绑包中成员物理接口的使用时间。
指引
我们将指出特定于这种通过聚合以太网接口配置多路复用逻辑接口的用途的配置元素。
-
将家族
ccc
配置为-
端口镜像配置
edit forwarding-options port mirroring family
-
防火墙过滤器配置位于
edit firewall family
-
多路复用接口配置位于
edit interfaces demux0 unit 0 family
-
-
确保防火墙过滤器和端口镜像的系列配置 (1) 相同或 (2) 在同一层次结构中。
-
您可以通过接口
ae
为全局端口镜像和端口镜像实例配置多路复用接口。 -
对于防火墙过滤器,除了用作
ccc
系列之外:-
用作
port-mirror
筛选器的操作。 -
在多路复用接口上应用过滤器。
-
ae
使用underlying-interface
语句将接口配置为多路复用逻辑接口的底层接口,如下所示:set interfaces demux0 unit 0 demux-options underlying-interface ae0
配置示例
下面是一个稀疏配置 — 我们只想向您展示上述准则在示例配置中将如何发挥作用的图片。
set interfaces xe-0/0/2:0 gigether-options 802.3ad ae0 set interfaces xe-0/0/2:1 gigether-options 802.3ad ae1 set interfaces xe-0/0/2:2 encapsulation ethernet-bridge set interfaces xe-0/0/2:2 unit 0 family bridge set interfaces xe-0/0/2:3 encapsulation ethernet-bridge set interfaces xe-0/0/2:3 unit 0 family bridge set interfaces ae0 flexible-vlan-tagging set interfaces ae0 encapsulation flexible-ethernet-services set interfaces ae1 flexible-vlan-tagging set interfaces ae1 encapsulation flexible-ethernet-services set interfaces demux0 unit 0 encapsulation vlan-ccc set interfaces demux0 unit 0 vlan-id 300 set interfaces demux0 unit 0 demux-options underlying-interface ae0 set interfaces demux0 unit 0 family ccc filter input port-mirror set interfaces demux0 unit 1 encapsulation vlan-ccc set interfaces demux0 unit 1 vlan-id 300 set interfaces demux0 unit 1 demux-options underlying-interface ae1 set interfaces demux0 unit 1 family ccc set forwarding-options port-mirroring input rate 1 set forwarding-options port-mirroring family ccc output interface xe-0/0/2:3.0 set firewall family ccc filter port-mirror term term1 then count Counter1 set firewall family ccc filter port-mirror term term1 then port-mirror set protocols l2circuit local-switching interface demux0.0 end-interface interface demux0.1 set protocols mpls interface demux0.0 set protocols mpls interface demux0.1 set bridge-domains br1 interface xe-0/0/2:0.0 set bridge-domains br1 interface xe-0/0/2:3.0 set bridge-domains br1 interface xe-0/0/2:1.0 set bridge-domains br2 vlan-id 300
将第 2 层端口镜像应用于转发或泛洪到网桥域的流量
您可以将第 2 层端口镜像防火墙过滤器应用于转发或泛洪到桥接域的流量。仅镜像指定系列类型并转发或泛洪到该桥接域的数据包。
在开始之前,请完成以下任务:
定义要应用于转发到桥接域或泛洪到桥接域的流量的第 2 层端口镜像防火墙过滤器。有关详细信息,请参阅 定义第 2 层端口镜像防火墙过滤器。
注:此配置任务显示两个Layer_2端口镜像防火墙过滤器:一个过滤器应用于网桥域转发表入口流量,另一个过滤器应用于网桥域泛洪表入口流量。
要将第 2 层端口镜像防火墙过滤器应用于网桥域的转发表或泛洪表,请执行以下操作:
将第 2 层端口镜像应用于转发或泛洪到 VPLS 路由实例的流量
您可以将第 2 层端口镜像防火墙过滤器应用于转发或泛洪到 VPLS 路由实例的流量。仅镜像指定系列类型并转发或泛洪到该 VPLS 路由实例的数据包。
在开始之前,请完成以下任务:
定义要应用于转发到 VPLS 路由实例或泛洪到 VLAN 的流量的第 2 层端口镜像防火墙过滤器。有关详细信息,请参阅 定义第 2 层端口镜像防火墙过滤器。
注:此配置任务显示两个Layer_2端口镜像防火墙过滤器:一个过滤器应用于 VPLS 路由实例转发表入口流量,另一个过滤器应用于 VPLS 路由实例泛洪表入口流量。
要将第 2 层端口镜像防火墙过滤器应用于 VPLS 路由实例的转发表或泛洪表,请执行以下操作:
将第 2 层端口镜像应用于转发或泛洪到 VLAN 的流量
您可以将第 2 层端口镜像防火墙过滤器应用于转发或泛洪到 VLAN 的流量。仅镜像指定系列类型并转发或泛洪到该 VLAN 的数据包。
在开始之前,请完成以下任务:
定义要应用于转发到 VLAN 或泛洪到 VLAN 的流量的第 2 层端口镜像防火墙过滤器。有关详细信息,请参阅 定义第 2 层端口镜像防火墙过滤器。
注:此配置任务显示两个Layer_2端口镜像防火墙过滤器:一个过滤器应用于 VLAN 转发表入口流量,另一个过滤器应用于 VLAN 泛洪表入口流量。
要将第 2 层端口镜像防火墙过滤器应用于 VLAN 的转发表或泛洪表,请执行以下操作:
示例:逻辑接口上的第 2 层端口镜像
以下步骤描述了一个示例,其中使用全局端口镜像实例和端口镜像防火墙过滤器为逻辑接口的输入配置第 2 层端口镜像。
配置 VLAN example-bd-with-analyzer(包含外部数据包分析器)和 VLAN example-bd-with-traffic(包含要镜像的第 2 层流量的源和目标):
[edit] bridge-domains { example-bd-with-analyzer { # Contains an external traffic analyzer vlan-id 1000; interface ge-2/0/0.0; # External analyzer } example-bd-with-traffic { # Contains traffic input and output interfaces vlan-id 1000; interface ge-2/0/6.0; # Traffic input port interface ge-3/0/1.2; # Traffic output port } }
假定逻辑接口 ge-2/0/0.0 与要接收端口镜像数据包的外部流量分析器相关联。假设逻辑接口 ge-2/0/6.0 和 ge-3/0/1.2 将分别是流量输入和输出端口。
为全局实例配置第 2 层端口镜像,端口镜像目标是与外部分析器关联的 VLAN 接口(VLAN example-bd-with-analyzer上的逻辑接口ge-2/0/0.0)。请务必启用允许将筛选器应用于此端口镜像目标的选项:
[edit] forwarding-options { port-mirroring { input { rate 10; run-length 5; } family ethernet-switching { output { interface ge-2/0/0.0; # Mirror packets to the external analyzer no-filter-check; # Allow filters on the mirror destination interface } } } }
input
层次结构级别的语句[edit forwarding-options port-mirroring]
指定每 10 个数据包开始采样一次,并且要镜像所选的前 5 个数据包中的每一个。output
层次结构级别的语句[edit forwarding-options port-mirroring family ethernet-switching]
指定桥接环境中第 2 层数据包的输出镜像接口:与外部数据包分析器关联的逻辑接口 ge-2/0/0.0配置为端口镜像目标。
可选
no-filter-check
语句允许在此目标接口上配置过滤器。
配置第 2 层端口镜像防火墙过滤器 example-bridge-pm-filter:
[edit] firewall { family ethernet-switching { filter example-bridge-pm-filter { term example-filter-terms { then { accept; port-mirror; } } } } }
将此防火墙过滤器应用于桥接环境中流量的逻辑接口的输入或输出时,将根据为第 2 层端口镜像全局实例配置的输入数据包采样属性和镜像目标属性执行第 2 层端口镜像。由于此防火墙过滤器配置了单个默认过滤器操作accept,因此属性(rate = 10 和 run-length = 5)选择input的所有数据包都与此过滤器匹配。
配置逻辑接口:
[edit] interfaces { ge-2/0/0 { # Define the interface to the external analyzer encapsulation ethernet-bridge; unit 0 { family ethernet-switching; } } ge-2/0/6 { # Define the traffic input port flexible-vlan-tagging; encapsulation extended-vlan-bridge; unit 0 { vlan-id 100; family ethernet-switching { filter { input example-bridge-pm-filter; # Apply the port-mirroring firewall filter } } } } ge-3/0/1 { # Define the traffic output port flexible-vlan-tagging; encapsulation extended-vlan-bridge; unit 2 { vlan-tags outer 10 inner 20; family ethernet-switching; } } }
在 VLAN example-bd-with-traffic 上的逻辑接口ge-2/0/6.0接收的数据包由端口镜像防火墙过滤器example-bridge-pm-filter进行评估。防火墙过滤器根据防火墙过滤器本身中配置的过滤器操作,以及在全局端口镜像实例中配置的输入数据包采样属性和镜像目标属性,对输入流量进行操作:
在 接收 ge-2/0/6.0 的所有数据包都将转发到逻辑接口 ge-3/0/1.2上(假定的)正常目的地。
对于每 10 个输入数据包,该选择中的前 5 个数据包的副本将被转发到位于另一个 VLAN example-bd-with-analyzer中的逻辑接口ge-0/0/0.0的外部分析器 。
如果将端口镜像防火墙过滤器 example-bridge-pm-filter 配置为执行 discard 操作而不是 accept 该操作,则所有原始数据包都将被丢弃,而使用全局端口镜像 input 属性选择的数据包副本将发送到外部分析器。
示例:第 2 层 VPN 的第 2 层端口镜像
以下示例并非完整配置,但显示了使用 在 family cccL2VPN 上配置端口镜像所需的所有步骤。
配置 VLAN port-mirror-bd,其中包含外部数据包分析器:
[edit] vlans { port-mirror-vlan { # Contains an external traffic analyzer interface ge-2/2/9.0; # External analyzer } }
配置第 2 层 VPN CCC 以连接逻辑接口 ge-2/0/1.0 和逻辑接口 ge-2/0/1.1:
[edit] protocols { mpls { interface all; } connections { interface-switch if_switch { interface ge-2/0/1.0; interface ge-2/0/1.1; } } }
为全局实例配置第 2 层端口镜像,端口镜像目标是与外部分析器关联的 VLAN 接口(VLAN example-bd-with-analyzer上的逻辑接口ge-2/2/9.0):
[edit] forwarding-options { port-mirroring { input { rate 1; maximum-packet-length 200; } family ccc { output { interface ge-2/2/9.0; # Mirror packets to the external analyzer } } instance { inst1 { input { rate 1; maximum-packet-length 300; } family ccc { output { interface ge-2/2/9.0; } { } } } }
定义family ccc第 2 层端口镜像防火墙过滤器pm_filter_ccc:
[edit] firewall { family ccc { filter pm_filter_ccc { term pm { then port-mirror; } } } }
将端口镜像实例应用到机箱:
[edit] chassis { fpc 2 { port-mirror-instance inst1; } }
ge-2/2/9配置 VLAN 接口,并使用防火墙过滤器配置pm_filter_ccc端口镜像接口ge-2/0/1:
[edit] interfaces { ge-2/2/9 { encapsulation ethernet-bridge; unit 0 { family ethernet-switching; } } ge-2/0/1 { vlan-tagging; encapsulation extended-vlan-ccc; unit 0 { vlan-id 10; family ccc { filter { input pm_filter_ccc; } } } unit 1 { vlan-id 20; family ccc { filter { output pm_filter_ccc; } } } } }
示例:具有 LAG 链路的第 2 层 VPN 的第 2 层端口镜像
以下示例并非完整配置,但显示了使用聚合以太网链路在 family ccc L2VPN 上配置端口镜像所需的所有步骤。
配置 VLAN port_mirror_bd,其中包含外部数据包分析器:
[edit] vlans { port_mirror_vlan { # Contains an external traffic analyzer interface ge-2/2/8.0; # External analyzer } }
配置第 2 层 VPN CCC 以连接接口 ae0.0 和接口 ae0.1:
[edit] protocols { mpls { interface all; } connections { interface-switch if_switch { interface ae0.0; interface ae0.1; } } }
为全局实例配置第 2 层端口镜像,端口镜像目标是与外部分析器关联的 VLAN 接口(VLAN example_bd_with_analyzer上的逻辑接口ge-2/2/9.0):
[edit] forwarding-options { port-mirroring { input { rate 1; maximum-packet-length 200; } family ccc { output { interface ge-2/2/8.0; # Mirror packets to the external analyzer } } instance { pm_instance_1 { input { rate 1; maximum-packet-length 300; } family ccc { output { interface ge-2/2/8.0; } { } } } }
配置family ccc防火墙过滤器pm_ccc:
[edit] firewall { family ccc { filter pm_ccc { term pm { then port-mirror; } } } }
将聚合以太网接口和端口镜像实例应用到机箱:
[edit] chassis { aggregated-devices { ethernet { device-count 10; } } fpc 2 { port-mirror-instance pm_instance_1; } }
使用过滤器配置接口 ae0 和 ge-2/0/2 (对于聚合以太网)和 ge-2/2/8 ( pm_ccc 用于端口镜像):
[edit] interfaces { ae0 { vlan-tagging; encapsulation extended-vlan-ccc; unit 0 { vlan-id 10; family ccc { filter { input pm_ccc; } } } unit 1 { vlan-id 20; family ccc { filter { output pm_ccc; } } } } ge-2/0/2 { gigether-options { 802.3ad ae0; } } ge-2/2/8 { encapsulation ethernet-bridge; unit 0 { family ethernet-switching; } } }
