REMX2K-X8-128G のCB-RE に関する説明
ルーティング エンジン は、8 コア 2.3 GHz プロセッサー、128 GB メモリ、200 GB SSD を搭載し、セキュア ブートもサポートして強化されたブート セキュリティを提供します。

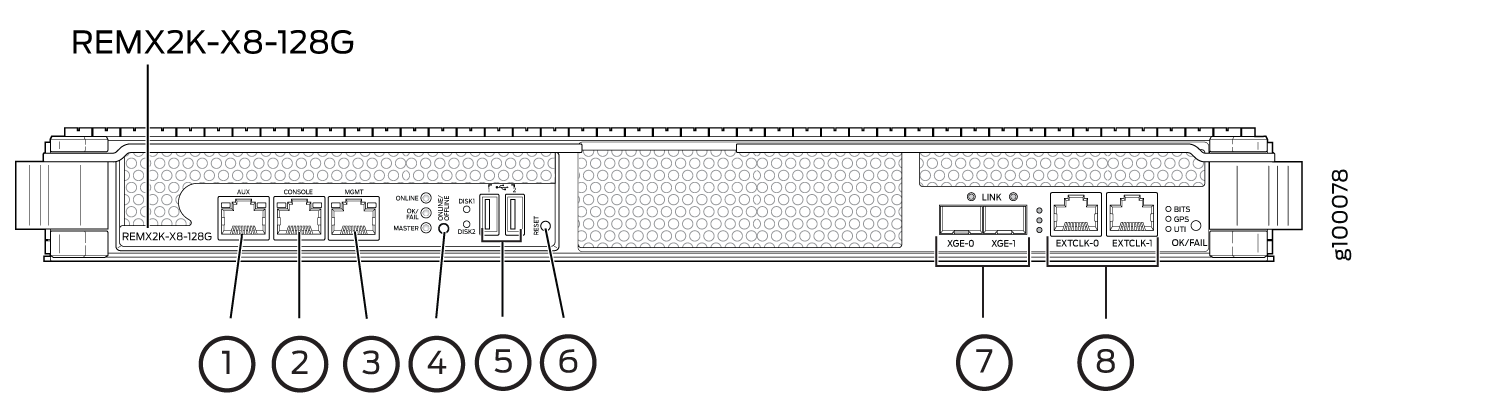

REMX2K-X8-128G CB-RE コンポーネント
|
1
—
AUX ポート
|
5
—
USB ポート
|
|
2
—
コンソール ポート
|
6
—
[RESET]ボタン
|
|
3
—
MGMT ポート
|
7
—
XGE-0 および XGE-1 ポート
|
|
4
—
オンライン/オフライン ボタン
|
8
—
EXT一方のポート数
|
各コントロール ボード-REルーティング エンジン(CB-RE)は、以下のコンポーネントで構成されています。
外部クロック インターフェイス:BITS または GPS クロック ソース入力を集中タイミング回線に対して許可するか、または一元化タイミングを BITS または GPS に出力できます。
1000Base-T イーサネット コントローラ。
シャーシの管理と制御のための回線。
CB-RE 用の電源回線。
制御 FPGA:ペリペリル コンポーネント相互接続(PCI)インターフェイスを各デバイスにルーティング エンジン。
組み込みの CPU コンプレックスに接続されるギガビット イーサネット スイッチ。すべてのコンポーネントで使用されます。
CPU—ゲストJUNOS OS OS として動作し、ルーターのルーティング テーブルとルーティング プロトコルを維持します。
各コンポーネントとの低レベル通信に使用される I2C バス ロジック。
DRAM:ルーティングテーブルと転送テーブル、その他の自動化プロセス用にストレージルーティング エンジンします。
コンポーネント冗長回線
USBポート:取り外し可能なメディア インターフェイスを備えています。このインターフェイスを使用して、Junos OS Linuxを手動でインストールできます。Junos OS、USBバージョン3.0、2.0、1.1をサポートしています。
ソリッドステート ドライブ(nonre分)。 — ログ ファイル、メモリ ダンプ、システムの再起動用にセカンダリ ストレージを提供します。
インターフェイス ポート — AUX、 コンソール、 MGMT ポートにより、管理デバイスにアクセスできます。各 CB-RE は、管理ネットワークに接続するための 1 個の 10/100/1000-Mbps イーサネット ポートと、コンソールに接続するための 1 個の非同期シリアル ポートと、モデムまたは他の補助デバイスに接続するための 1 個の非同期シリアル ポートを備しています。SFP+ ポート 2 個(XGE-0 および XGE-1)は、ハードウェア診断と JCS ポート テストをサポートします。 EXT込み1 ポートと EXT大企業2 ポートは、外部タイミング配信へのアクセスを提供します。
メモ：AUX、コンソール、MGMT ポートの接続には、取り付けされた CAT5e ケーブルを使用します。
RE 内の EEPROM:RE の FRU(フィールド交換ユニット)の詳細を保存します。
EEPROM(CB— デバイスのフィールド交換ユニット(FRU)の詳細をCB。
RESET ボタン — ボタンを押ルーティング エンジンした場合、CB-RE の状態を再起動します。
[オンライン/オフライン ] ボタン — ルーティング エンジンをクリックするとCBオンラインまたはオフラインでデバイスをオンまたはオフラインにします。
メモ：オンライン /オフライン ボタン は、電源を切るまたは電源をオンにする場合に、少なくとも 4 秒間押す必要があります。
LED:ルーティング エンジン-RE の状態をCBします。

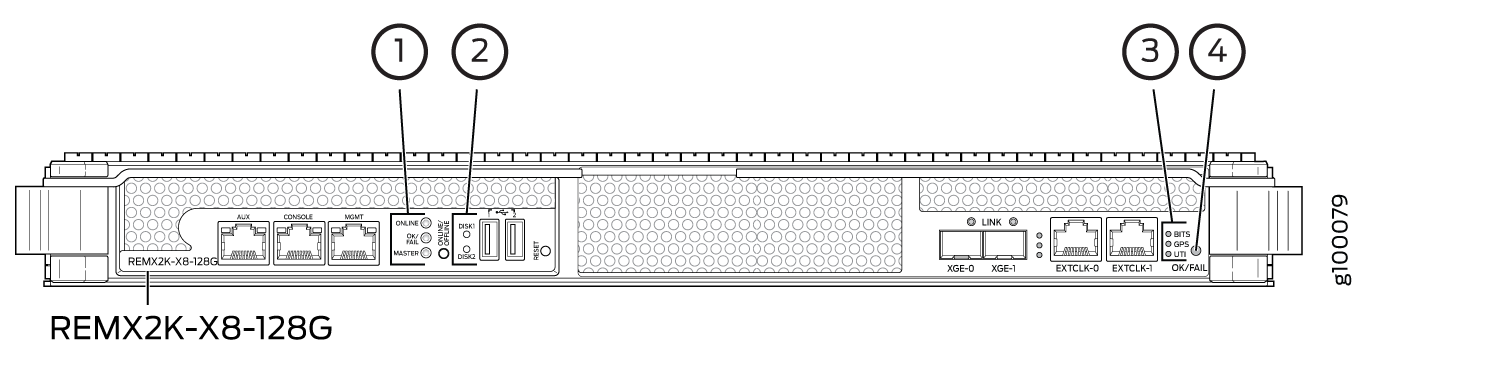

REMX2K-X8-128G CB-RE LED
|
1
—
オンライン LED、OK/FAIL LED、マスター LED
|
3
—
BITS、GPS、UTI LED
|
|
2
—
DISK1 および DISK2 LED
|
4
—
オンライン/オフライン ボタン
|
ラベル |
色 |
状態 |
説明 |
|---|---|---|---|
オンライン
|
緑
|
ゆっくりと点滅 |
ルーティング エンジン BIOS およびホスト OS の起動中のデバイスです。 |
急速な点滅 |
ルーティング エンジン は、デバイスの起動中Junos OS。 |
||
- |
オフ |
ルーティング エンジンまたは正常に機能していない。 |
|
DISK1 および DISK2
|
緑
|
点滅 |
ディスク アクティビティの存在を示します。 |
- |
オフ |
ディスクのアクティビティはありません。 |
|
BITS、GPS、 UTI LED
|
緑
|
点滅 |
有効な信号は、BITS、GPS、または UTI ポートで検知されます。 |
オフ |
LOS(信号損失)により、リンクがダウンしています。ケーブルを確認し、外部クロック ソースが有効な信号を生成している確認します。 |
||
OK/FAIL
|
緑 |
を着実にオン |
ルーティング エンジンを高め、 |
黄色 |
を着実にオン |
ルーティング エンジンが設定されていない(障害を示す)。 |
|
マスター |
青 |
を着実にオン |
このルーティング エンジンは、プライマリ アプリケーションルーティング エンジン。 |
REMX2K-X8-128G CB-RE ブート シーケンス
ルーターは、Junos OS-REに事前インストールされたCB Linuxに同梱されています。ソフトウェアには2つのコピーがあります。
メモリ-REフェースプレートのスロットに挿入可能なUSBフラッシュ ドライブCBコピー。
1つのCB-REにある2つのSD上でそれぞれコピーされます。
メモ：SSD は内部で、削除できません。
ルーティング エンジン インターフェイスは、USBデバイス、SSD1、SSD2、LANの順にストレージ メディアから起動します。
