MX2010 エア バッフルの交換

MX2010 エア バッフルの取り外し

上部エア バッフルを取り外す場合:MX2000-UPR-BAFFLE-A:

  1. ESD(静電放電)接地ストラップを手首に固定し、ストラップをシャーシ上の ESD ポイントのいずれかに接続します。
  2. 上部ファン トレイ アクセス ドアに取り付けられているエア バッフルの両側にある 4 個のキャプティブ ねじを緩めます。

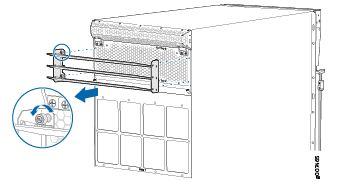

  3. エア バッフルをつかみ、 図 1 に示すように上部のファン トレイ アクセス ドアから真っ直ぐ引き出します。
    図 1:エア バッフルの取り外し Removing the Air Baffle

「」も参照

MX2010 エア バッフルの取り付け

上部エア バッフルを取り付ける場合:MX2000-UPR-BAFFLE-A:

  1. ESD(静電放電)接地ストラップを手首に固定し、ストラップをシャーシ上の ESD ポイントのいずれかに接続します。
  2. 上部ファン トレイのアクセス ドアを閉じます。
  3. エア バッフルの穴を、上部ファン トレイ アクセス ドアの両側にある穴に合わせます( 図 2 を参照)。
  4. 4 個のキャプティブ ねじを締めて、ファン トレイ上のアクセス ドアにエア バッフルを固定します。#2 プラスねじ回しを使用します。締め過ぎないでください。0.90 Nm(8.0 ポンドイン)を超えるトルクをキャプティブ ねじに適用しないでください。
  5. エアバッフルは固定式または調整可能なルーバーを備えています。固定ルーバーは、10 度の角度で設定されます。調節可能なルーバーを 10 度上向きの傾斜/角度で設定して、排気をルーターから遠ざける必要があります(図 3 を参照)。
図 2:エア バッフル Installing the Air Baffleの取り付け
図 3:エア バッフル ルーバーを 10 度の角度 Air Baffle Louvers Adjusted at 10 Degrees Angleで調整
