MX960ルーターの接地

ルーターを接地するには、接地ケーブルをアースに接続し、2本のネジを使用してシャーシの接地ポイントに接続します。接地ケーブルは必ず用意してください(ケーブルラグはルーターに付属しています)。

手記：

MX960ルーターはアクセス制限された場所に設置し、シャーシが常に正しく接地されていることを確認する必要があります。MX960のシャーシには、2穴の保護接地端子があります( 図1を参照)。どのような状況においても、この接地接続を使用してシャーシの接地を行ってください。AC 電源システムの場合は、AC 電源コードのアース線と 2 穴ラグのアース接続も使用する必要があります。このテスト済みシステムは、2穴の保護接地端子を備えた、適用されるすべてのEMC規制要件を満たしているか、上回っています。
  1. 資格のある電気技師が、ルーターに付属のケーブル ラグをアース ケーブルに接続していることを確認します。
  2. ESD接地ストラップを手首に着け、ストラップのもう一方の端を承認された取り付け場所のESD接地ポイントと接続します。詳しくは、サイトの手順をご覧ください。
  3. 接地を行う前に、すべての接地面が清潔で、ブライト仕上げがされていることを確認してください。
  4. 接地ケーブルを適切なアースに接続します。
  5. ESD接地ストラップを取り付け場所のESD接地ポイントから取り外します。
  6. ESD 接地ストラップを手首に着け、ストラップのもう一方の端を ESD 接地ポイントと接続します。
  7. アース ケーブル ラグをシャーシ背面のアース ポイントの上に置きます。左のペアは M6 ネジのサイズで、右のペアは UNC 1/4-20 ネジのサイズです。
  8. 接地ケーブル ラグを接地点に固定します。まずワッシャで、次にネジで固定します。

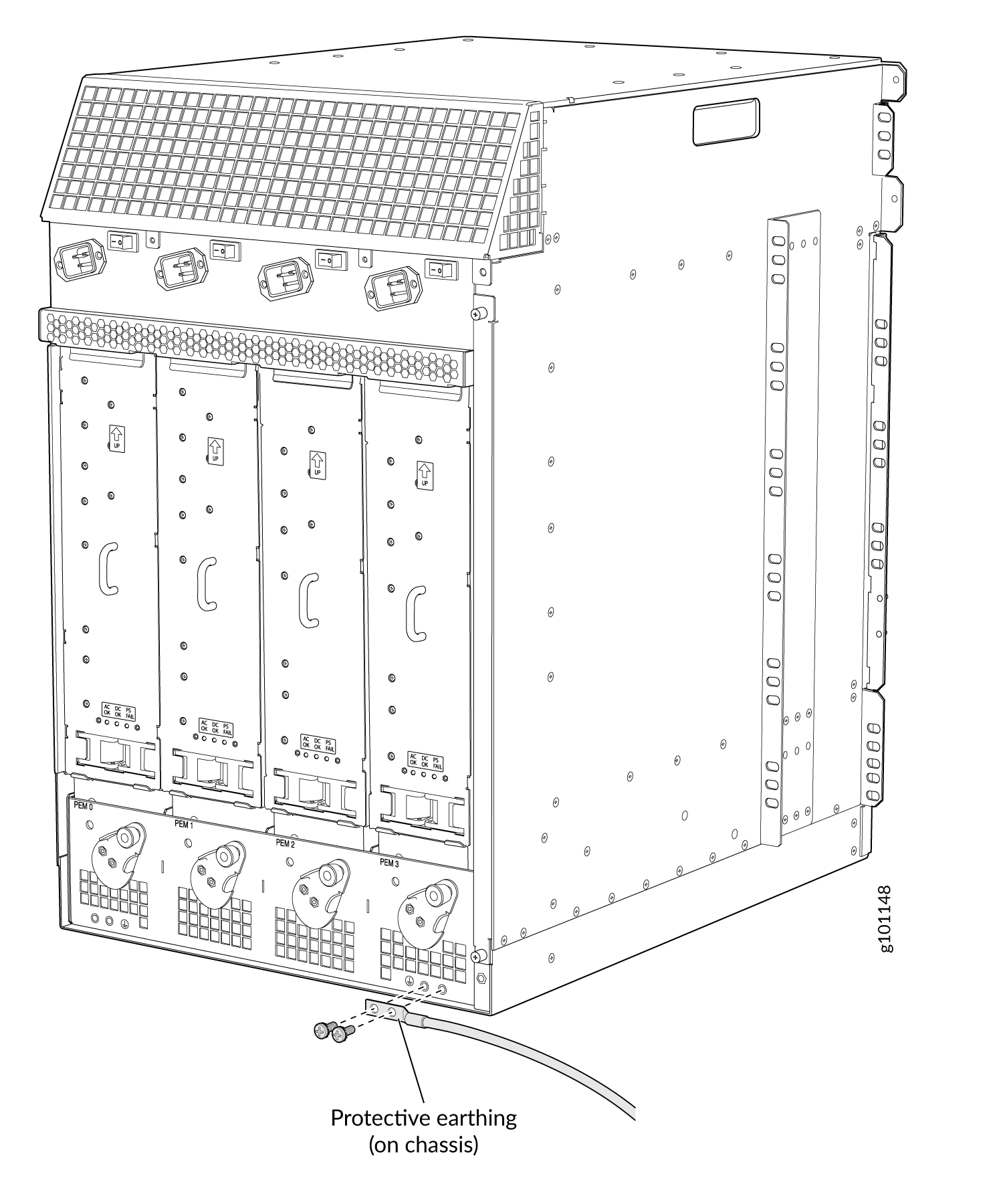

    図 1:MX960ルーターTechnical drawing of a modular router chassis with slots for PEM modules and earthing connection for data center use.への接地ケーブルの接続
  9. 接地ケーブルをドレスアップし、ルーターのコンポーネントに触れたり、アクセスを妨げたりしないこと、および人がつまずく可能性のある場所にアースケーブルが垂れ下がらないことを確認します。
